3层三甲医院发热门诊楼电气施工CAD图纸
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：二级
-
接地方式：TN-S
-
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,公共信息显示系统,呼应信号及信息显示,其它
该附件为某三层发热门诊楼
电气施工图
，8月出图。
概况：
该项目名称为新建发热门诊楼，本建筑为地上三层，建筑设计结构形式为框架结构，结构安全类别为二类。设计使用年限为50年，抗震设防烈度为7度。该项目消防分类为多层建筑，耐火等级为二级。
设计范围：
低压配电系统；电力系统；照明系统；紫外线消毒布置；
防雷与接地系统；消防电源监控系统；电气火灾监控系统；
火灾自动报警及联动系统；可视对讲系统；排队叫号系统；
多媒体信息发布系统；安防监控系统；综合布线系统；氧气泄露报警系统。
部分图纸摘录：

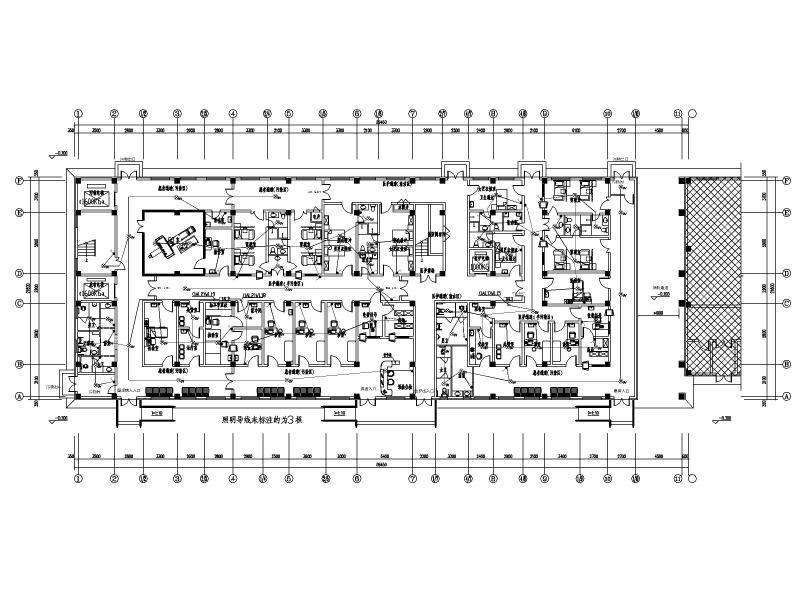

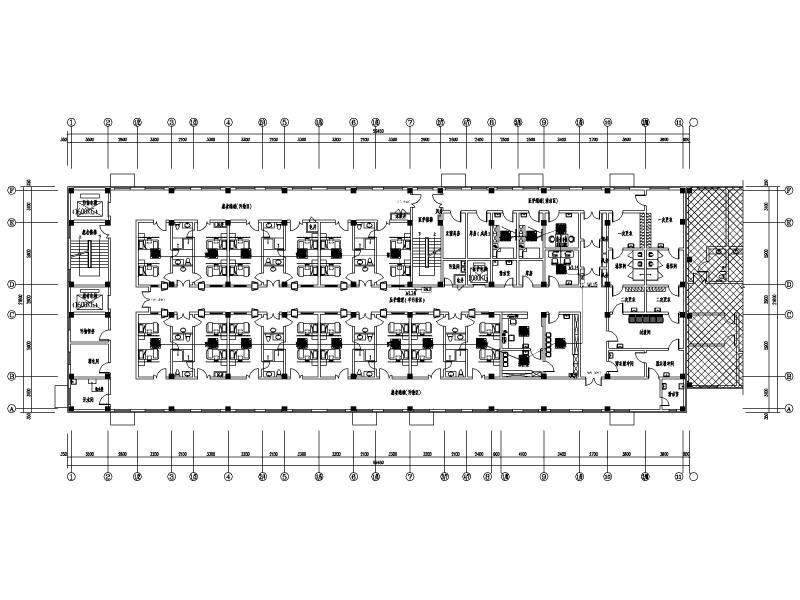

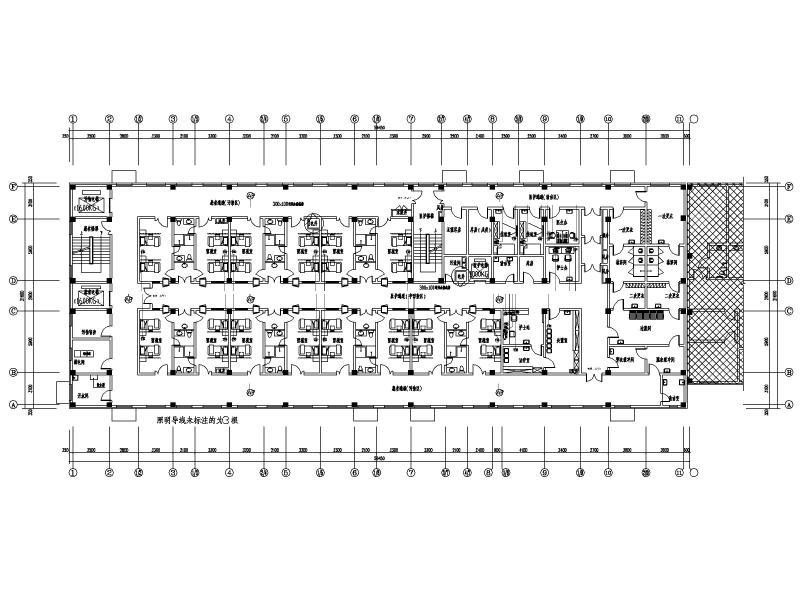

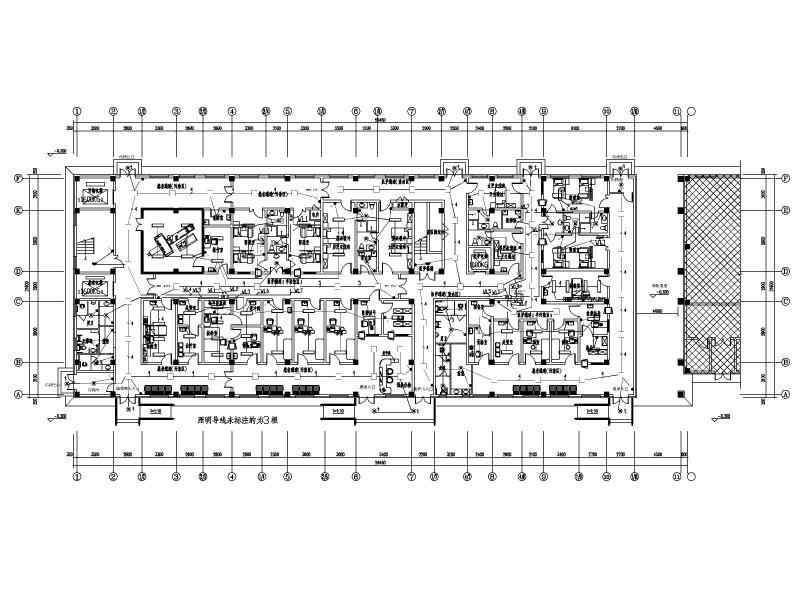

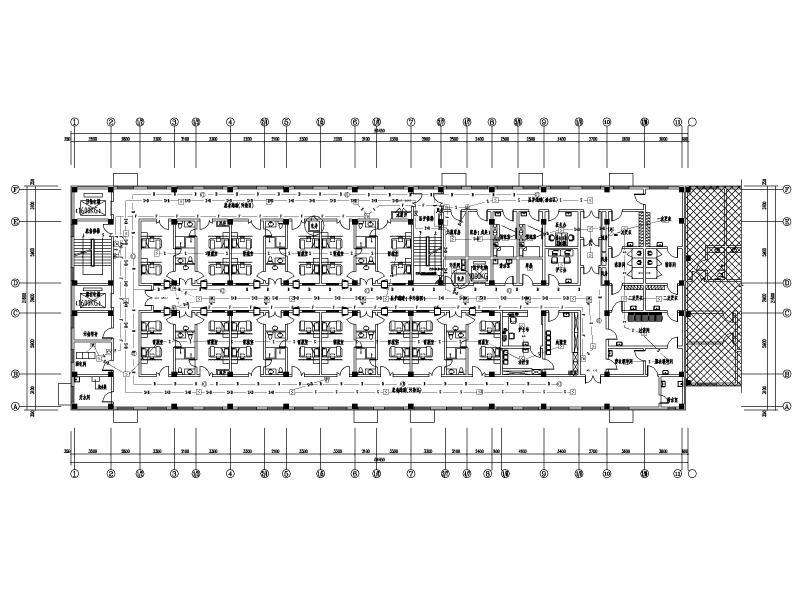

照明平面图
紫外线消毒平面图
空调平面图
火灾报警平面图
综合布线平面图
配电系统图
电源干线拓扑图
火灾自动报警系统图
消防设备电源监控系统图
门诊排队叫号系统
氧气泄露报警系统
病房监控及可视对讲系统图
安全防范系统图
图纸内容全览
