一份超高层商住建筑给排水CAD施工图纸(34层太阳能热水)(自动喷淋系统)

[复制链接]

0

主题

0

帖子

1283

积分

超级版主

Rank: 8Rank: 8

积分
1283
发表于 2020-2-18 20:19:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑,超高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:四区,四区以上
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,泵房,厨房,卫生间,集水坑
  • 热水供应方式:集中热水供应
  • 项目所在地:安徽

附件详情

  • 给排水设计说明
  • 负一层自动喷淋平面图
  • 一层自动喷淋平面图
  • 二层自动喷淋平面图
  • 三层自动喷淋平面图
  • 四到十八层自动喷淋平面图
  • 十九到三十四层自动喷淋平面图
  • 负一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六、七、八、十层给排水平面图
  • 九层给排水平面图
  • 标准层一给排水平面图
  • 十五、二十一层给排水平面图
  • 标准层二给排水平面图
  • 二十九层给排水平面图
  • 二十七、三十二层给排水平面图
  • 三十三层给排水平面图
  • 三十四层给排水平面图
  • 屋顶给排水平面图
  • 住宅厨卫给排水大样图
  • 太阳能热水器系统原理图
  • 太阳能套管出屋面大样图
  • 一层办公门厅卫生间大样图
  • 三层办公楼卫生间大样图
  • 生活给水系统展开图
  • 给水管井大样图
  • 消防电梯集水坑排水系展开图
  • 消火栓系统展开图
  • 排水系统展开图
  • 阳台排水系统展开图
  • 雨水、冷凝水系统展开图
  • 自动喷淋系统展开图
  • 商铺给排水系统图

附件详情

该项目位于安徽,为34层综合楼。地下一层,地上一二层为商铺(部分住宅),三层为办公(部分住宅),四层以上均为住宅。该项目设计范围:单体楼室内生活给水系统、生活热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统、消火栓给水系统、自动喷淋系统。室外给排水及消防给水由总体设计。
,共计29张图纸;

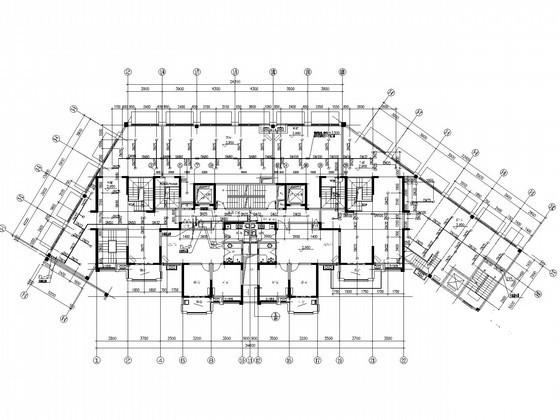

一层给排水平面图

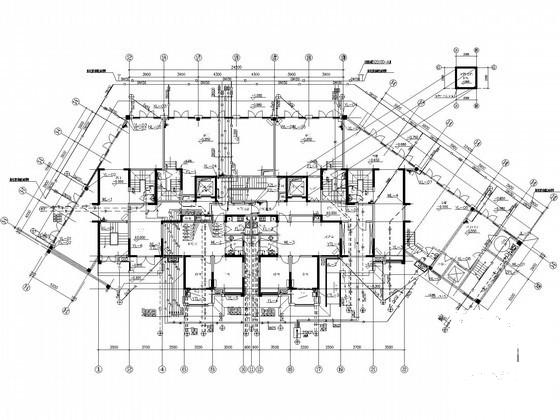

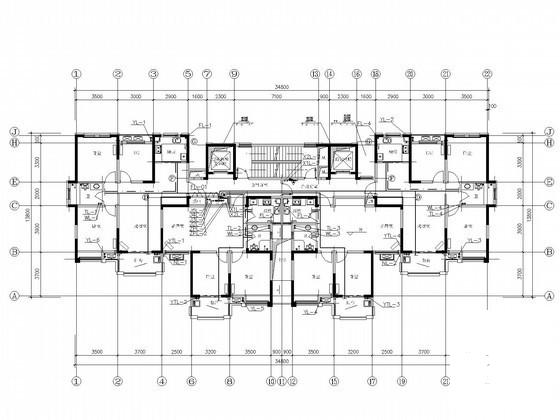

标准层一给排水平面图

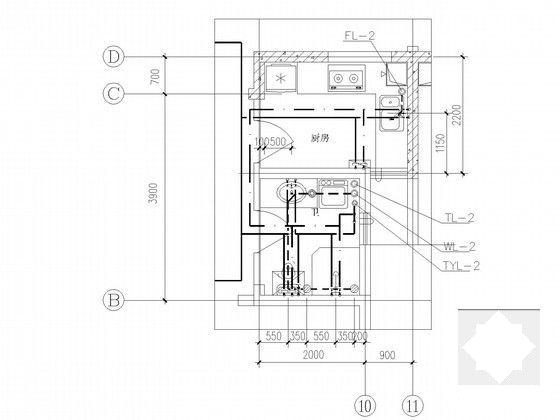

厨房给排水大样图

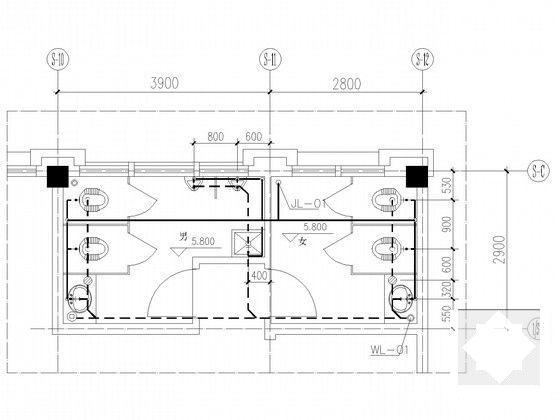

卫生间大样图

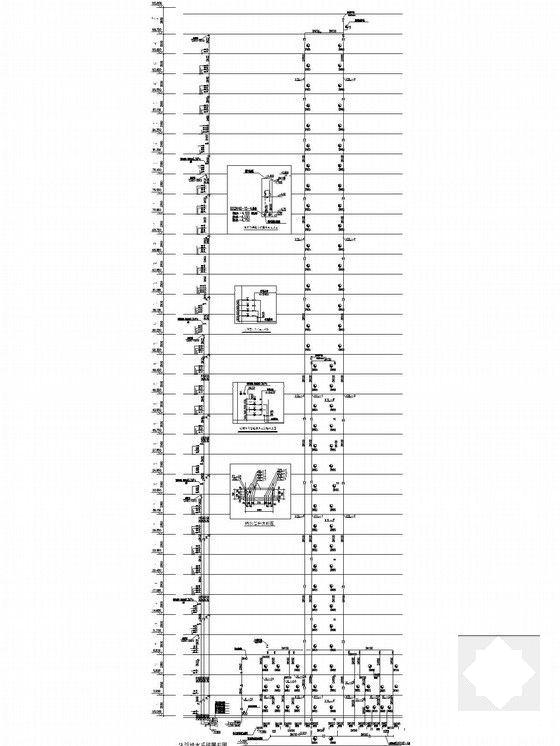

生活及消火栓给水系统图

排水系统展开图

自动热水系统 - 1
第 1 张图
自动热水系统 - 2
第 2 张图
自动热水系统 - 3
第 3 张图
自动热水系统 - 4
第 4 张图
自动热水系统 - 5
第 5 张图
自动热水系统 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 20:19:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0s1csecfde1efcsc.rar

2.1 MB

下载  售价: 100 积分    赚积分
