一份6层普通住宅楼给排水CAD图纸（太阳能热水系统）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5738.18平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 特殊系统：太阳能热水系统
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：江苏

附件详情

• 资料目录
• 设计施工说明
• 建筑太阳能热水系统专篇
• 地下一层给排水平面图
• 给排水平面图
• 闷顶层给排水平面图
• 屋顶层给排水平面图
• 排水系统原理图
• 雨水系统原理图
• 消火栓系统原理图
• 生活给水系统原理图
• 冷凝排水系统原理图
• 户内冷热水原理图
• 卫生间给水大样图

附件详情

该项目位于江苏，为普通住宅楼太阳能热水工程，该项目为高档小区6#楼。该工程地下一层为储藏室，地上1~6层为普通住宅。建筑高度为19.70m。总建筑面积为5738.18平米。市政供水水压不低于0.25MPa。本小区在其东侧三水大道市政自来水管上引入一路DN200给水管，供小区生活及消防用水。本小区东侧及西北角分别建有市政雨、污水管，可接纳小区排出的雨、污水。
，共17张图。

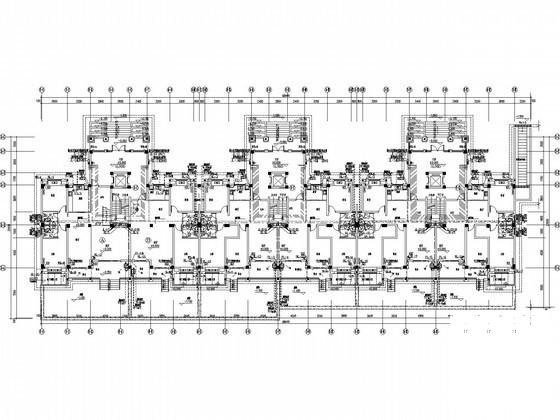

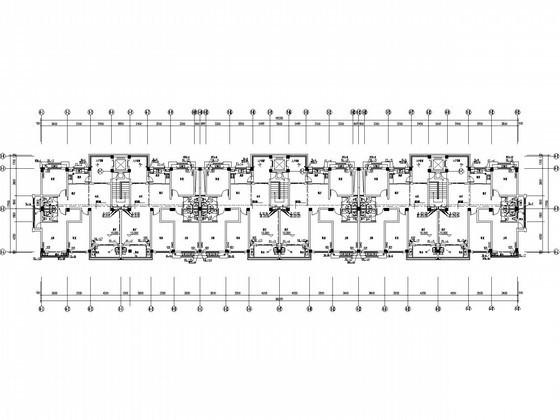

六层给排水平面图

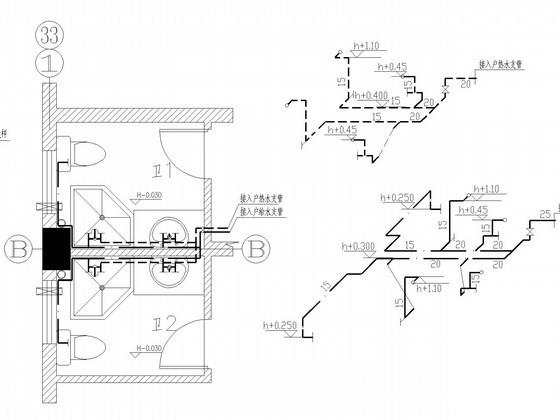

W1卫生间冷热水大样

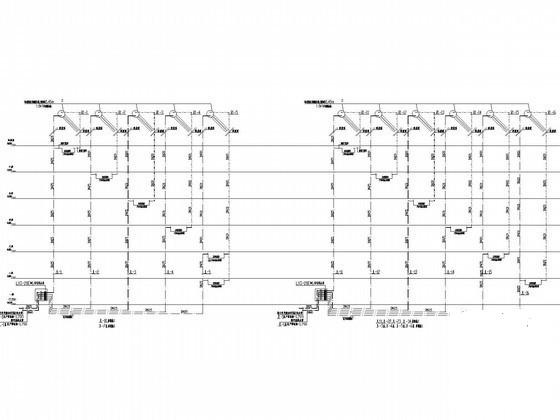

生活给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
