一份25层国际酒店给排水消防CAD施工图纸（气体灭火系统、太阳能热水系统、水幕给水系统）

dfgaacc · 发表于 2020-2-18 08:53:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑设计面积：38669.25平方米
建筑地上层数：25层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：56张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水设备：水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：四区
排水体制：污废合流
雨水重现期：50年
火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：太阳能热水系统,气体消防
大样节点：泵房,卫生间
项目所在地：海南

附件详情

给排水设计说明
消防设计说明
太阳能设计说明
图例及主要器材表
热水给水系统原理图
生活给水系统原理图
地下车库消火栓给水系统原理图
消火栓给水系统原理图
喷淋给水系统原理图
排水系统原理图
地下二层~二十五层给排水平面图
屋顶给排水平面图
机房层给排水平面图
机房屋顶给排水平面图
一层~二十五层消防给水平面图
屋顶消防给水平面图
机房层消防给水平面图
公共卫生间给排水大样图
A1、B1-B4户型给排水大样图
水泵房给排水大样图
地下室顶板给排水平面图
地下车库负二层~地下一层喷淋给水平面图
地下车库水幕给水系统原理图

附件详情

本稿件为[海南]某国际酒店给排水消防全套施工图纸（含气体灭火系统、太阳能热水系统、水幕给水系统），工程地上25层，建筑总高度：95米，建筑按产权式酒店的要求设计，一至五层为酒店配套，六至二十五层为酒店客房，地下室为机械车库及设备用房。建筑面积38669.25平方米。设计范围：室内给水系统、排水系统、消火栓系统、喷淋系统及建筑灭火器配置。
，共56张图纸。

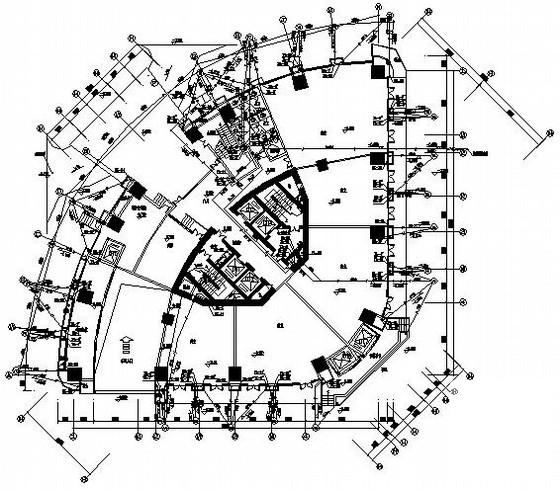

一层给排水平面图

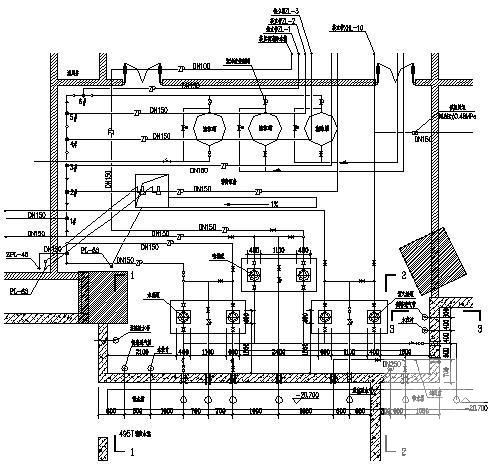

消防水泵房给水大样图

地下车库水幕给水系统原理图

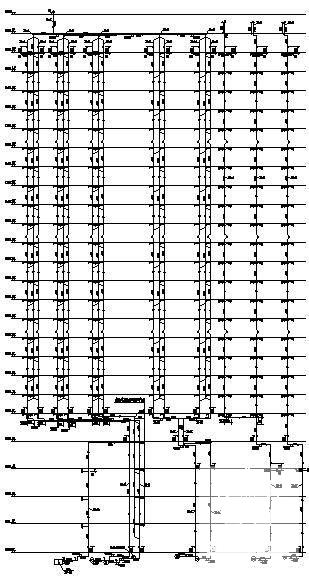

排水系统原理图

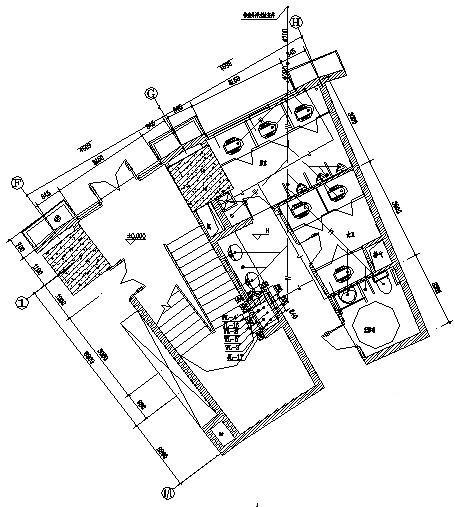

公共卫生间一层给排水平面图
