[CAD]预应力混凝土连续空心板桥上部结构设计通用图纸125张(1.25m板宽).dwg

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

主要技术指标表： 　　公路等级：高速公路 　　汽车荷载等级：公路Ⅰ级 　　中距(m)：1.25 　　预制板长(m)：中跨19.4m,边跨19.66m 　　预制板高(m)：0.95 　　预制板最大吊装重量(kN)：边板 369；中板284 　　设计安全等级：一级 　　…… 　　设计要点： 　　1、本通用图的结构体系为先简支后结构连续，其中：预制空心板采用部分预应力A类构件设计，现浇连续段按钢筋混凝土构件设计。 　　2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数采用铰、刚接板法计算，并用梁格法进行检算。空心板顶板计算按单向板和悬臂板计算。并采用空间结构计算软件复核。 　　…… 　　共125张。

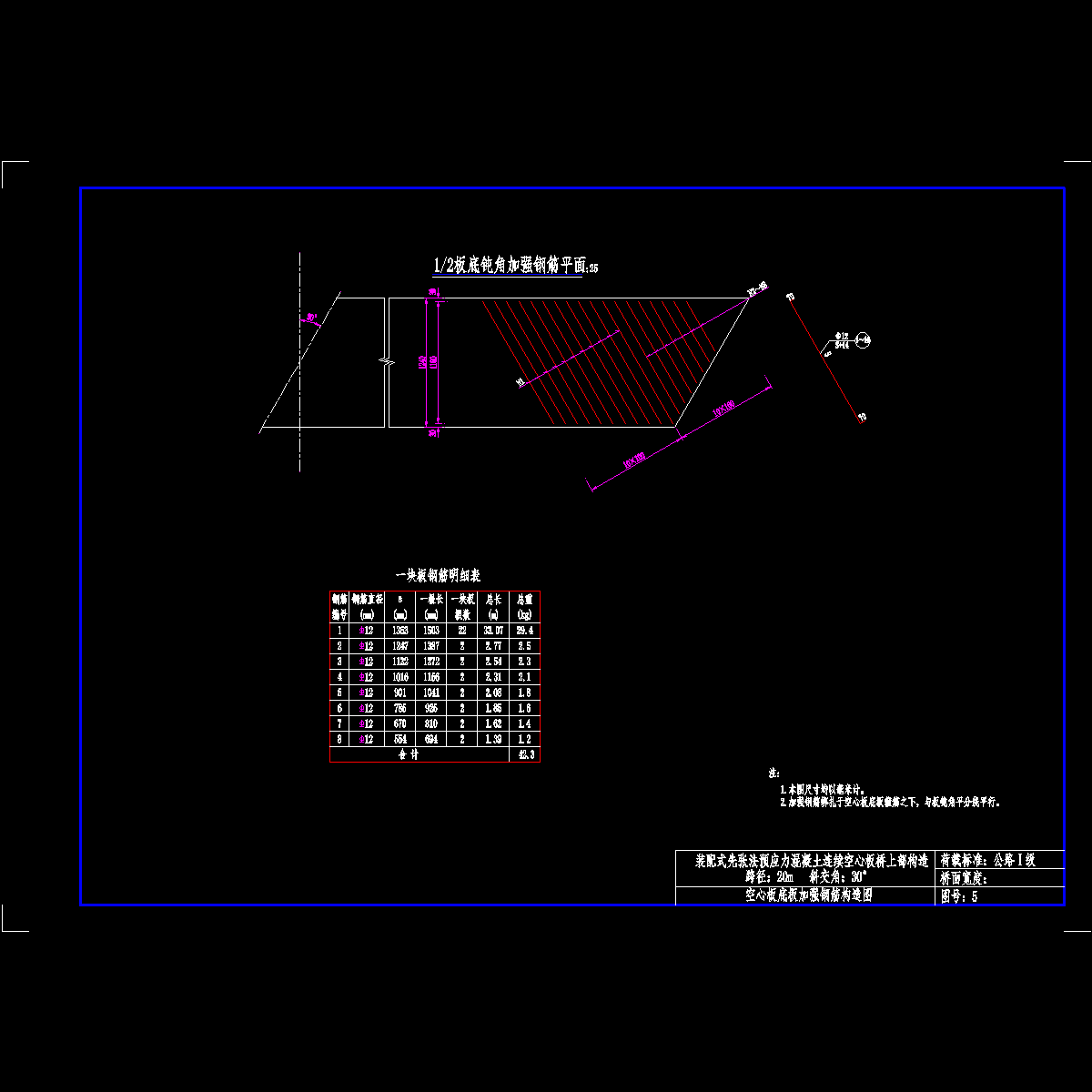

005-空心板底板加强钢筋构造图.dwg

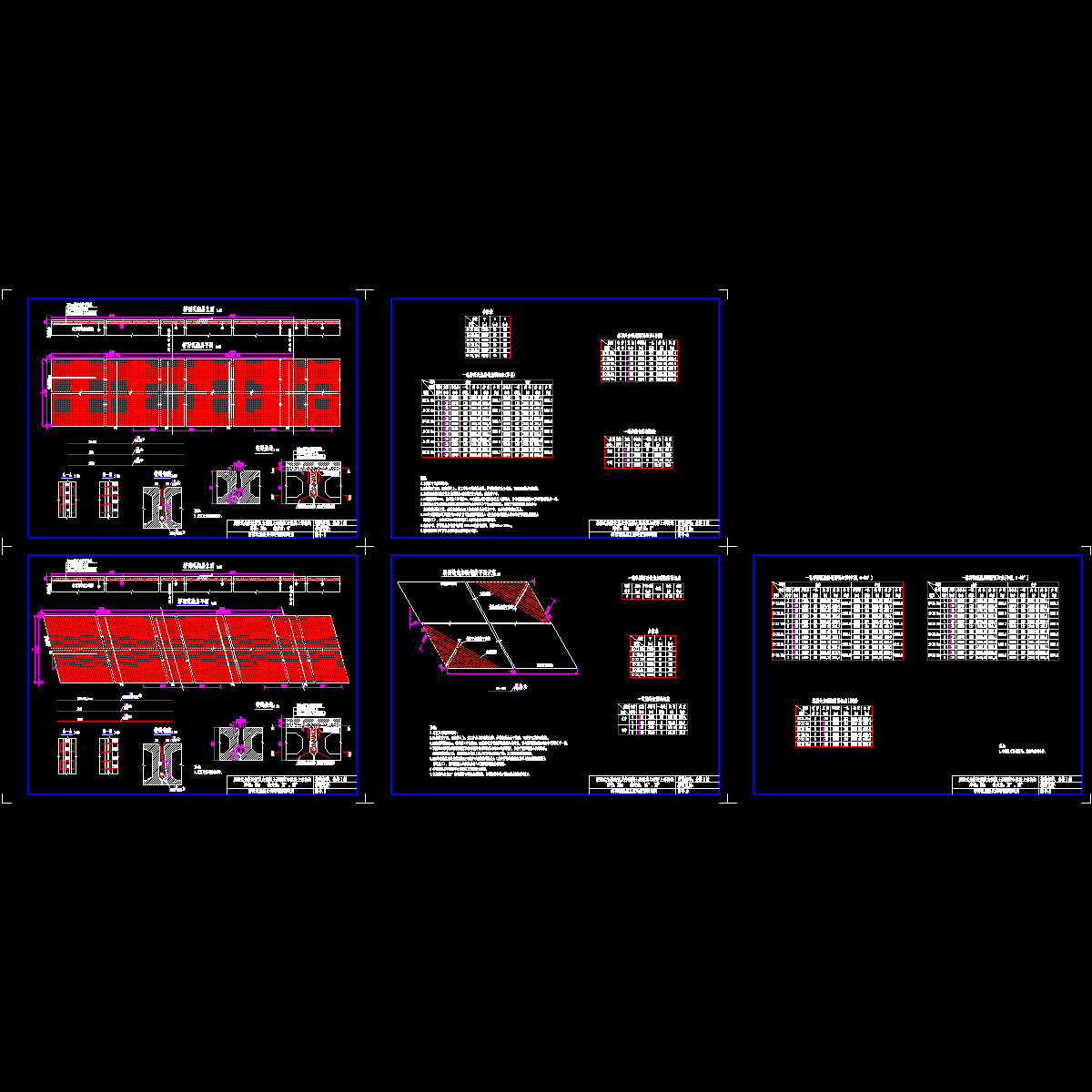

006-桥面现浇层及铰缝钢筋构造图.dwg

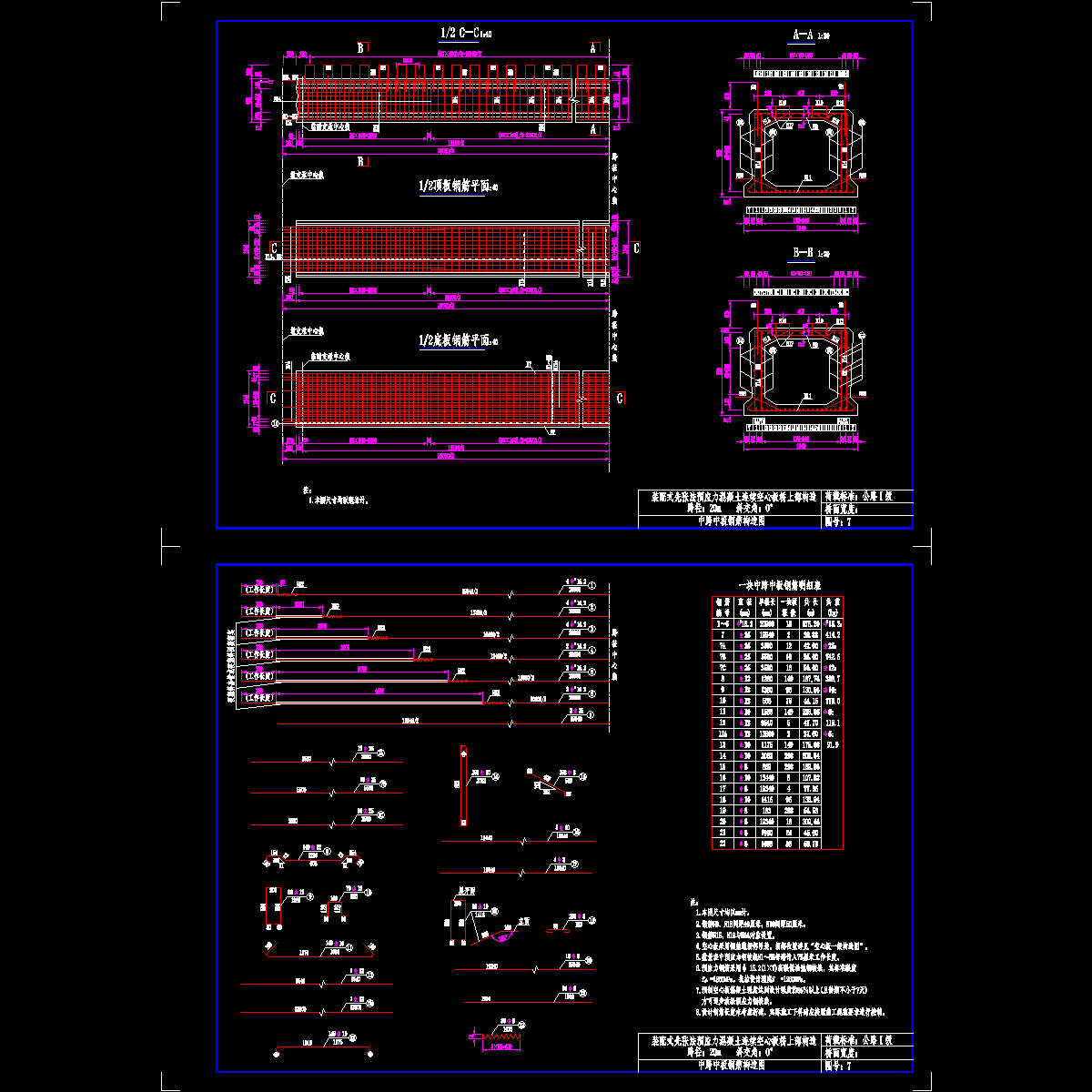

007-中跨中板钢筋构造图(α＝0°).dwg

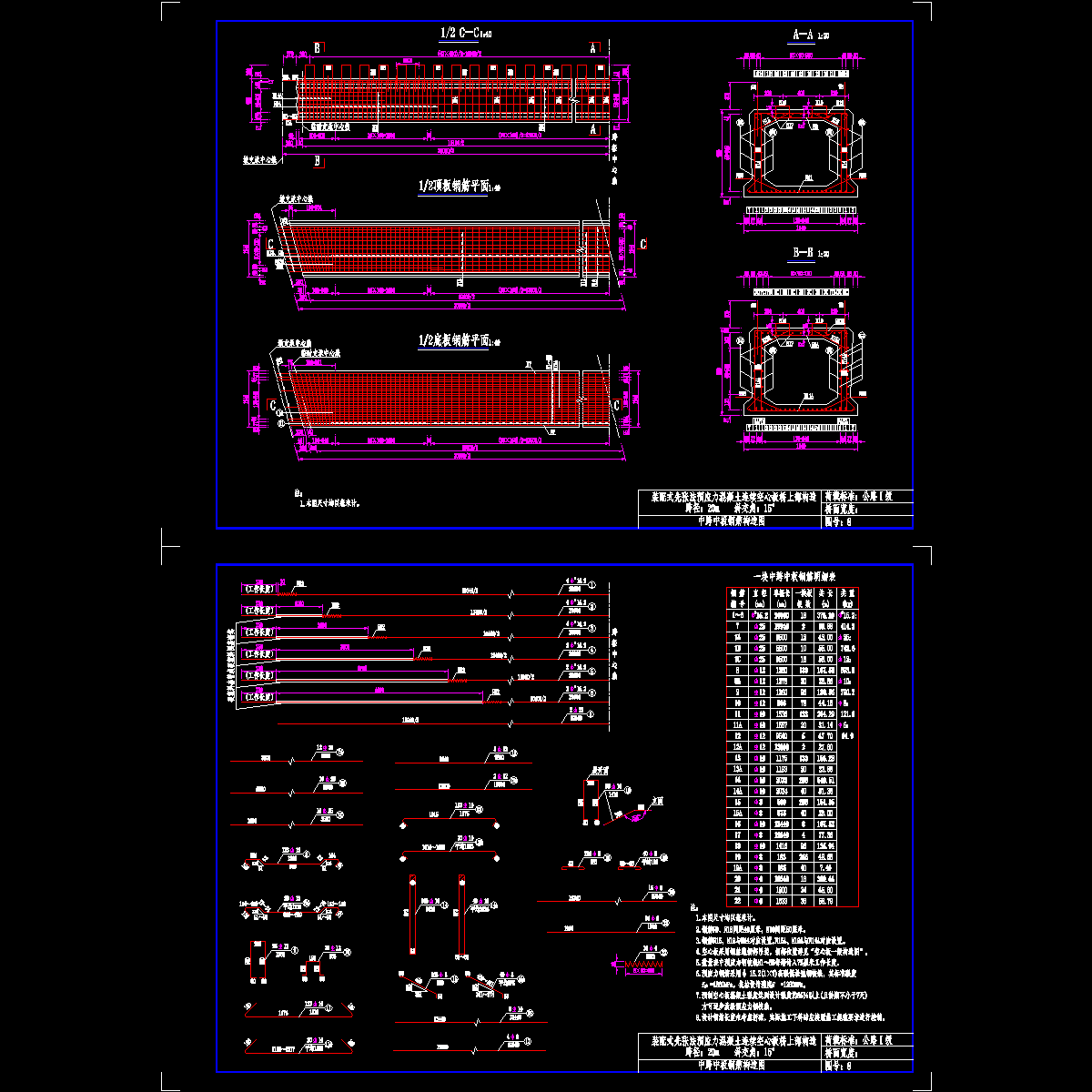

008-中跨中板钢筋构造图(α＝15°).dwg

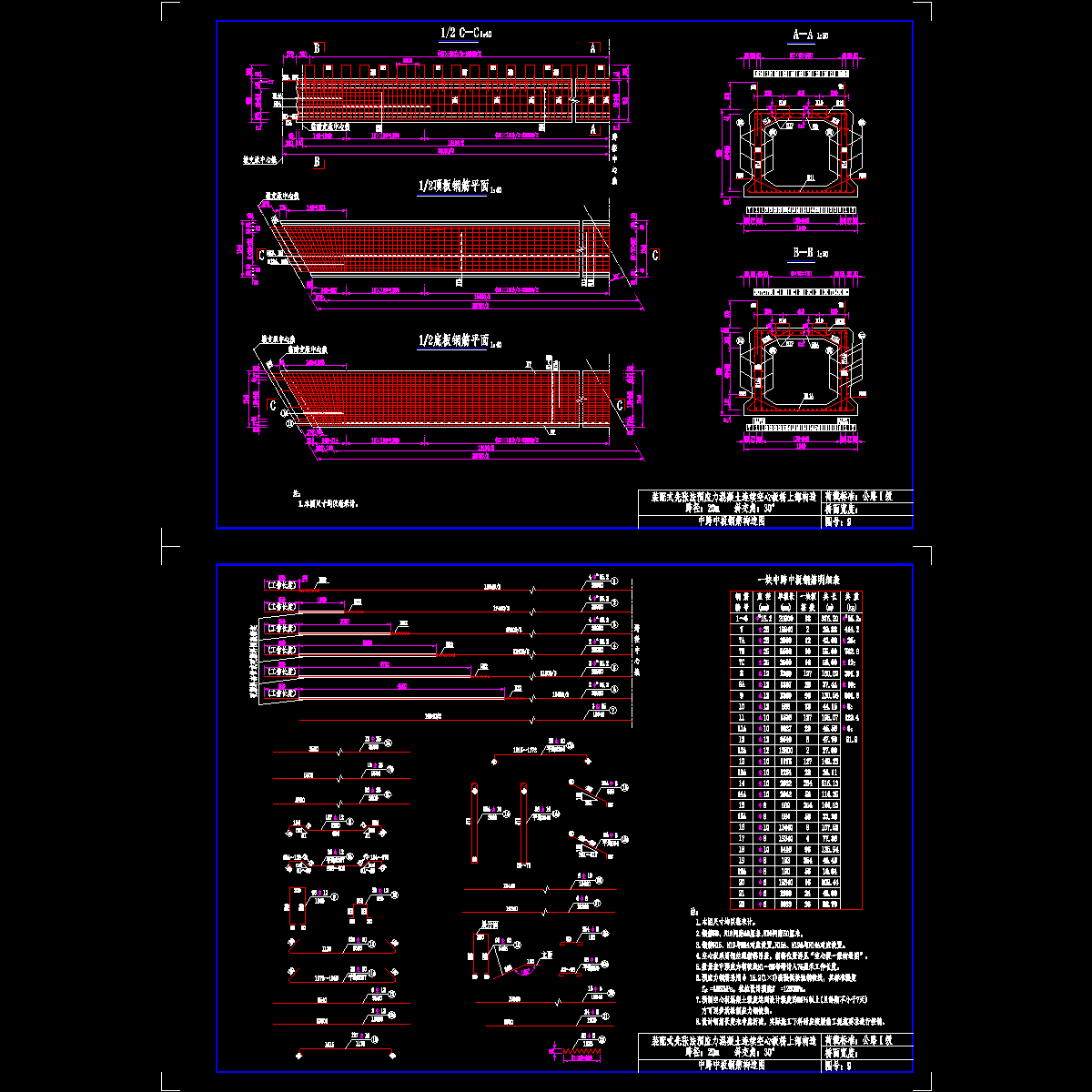

009-中跨中板钢筋构造图(α＝30°).dwg

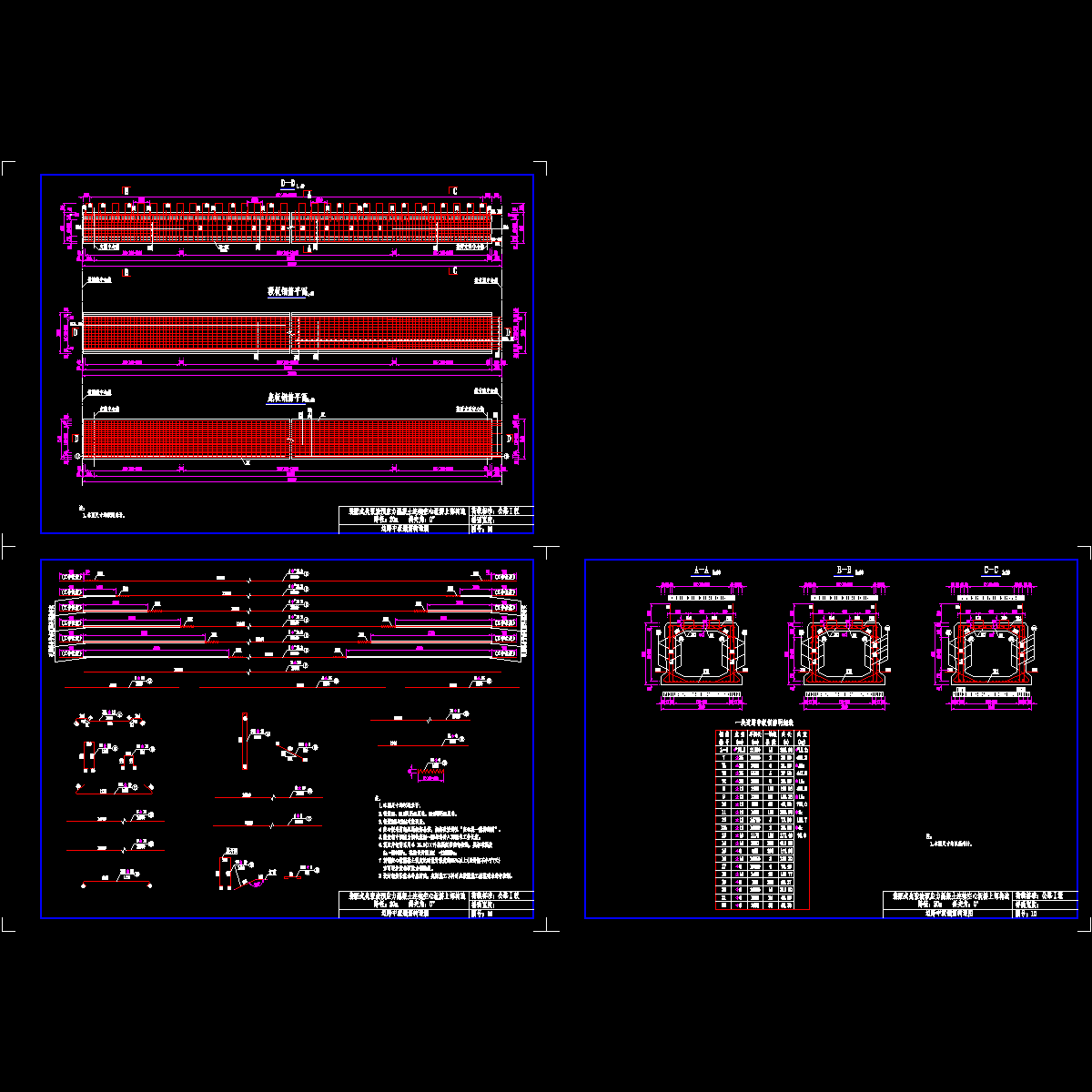

010-边跨中板钢筋构造图(α＝0°).dwg

011-边跨中板钢筋构造图(α＝15°).dwg

012-边跨中板钢筋构造图(α＝30°).dwg

013-中跨边板钢筋构造图(c＝0,α＝0°).dwg

014-中跨边板钢筋构造图(c＝0,α＝15°).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
