设计要点
（一）箱涵按整体闭合框架计算内力。顶、底板按受弯构件配置钢筋（不计轴向力的影响），侧墙按偏心受压构件计算；涵身纵向配筋按不小于3‰配筋率设置，可不作整体计算。
（二）涵身荷载：涵身所受荷载包括涵身自重、涵身侧面及顶面填土、铺装的压力，不计涵内底板上路面。涵身所受活载的考虑，明涵按45角扩散车轮荷载，并计入冲击力；暗涵按30角扩散车轮荷载，不计冲击力；不计涵内底板所受人群、车辆荷载的影响。土容重采用19KN/m3，内摩擦角采用35。
...
箱涵通用图,主要包括：
暗涵箱涵通道一般构造图
箱涵通道涵身、洞口尺寸及工程数量表
箱涵涵身钢筋构造图（一）（L×H=6×5m，填土高度0.26≤F≤2m）
箱涵涵身钢筋构造图（一）（L×H=6×5m，填土高度2＜F≤3m）
箱涵涵身钢筋构造图（一）（L×H=6×5m，填土高度3＜F≤4m）
明涵通道牛腿钢筋构造图
明涵通道搭板钢筋构造图
明涵通道顶铺装钢筋构造图（一）
通道排水沟构造图
明涵通道护栏构造图（L=6m）
暗涵箱涵通道一般构造图
箱涵涵身钢筋构造图
明涵通道牛腿钢筋构造图
明涵通道搭板钢筋构造图
明涵通道顶铺装钢筋构造图
通道排水沟构造图
明涵通道护栏构造图
箱涵通用图

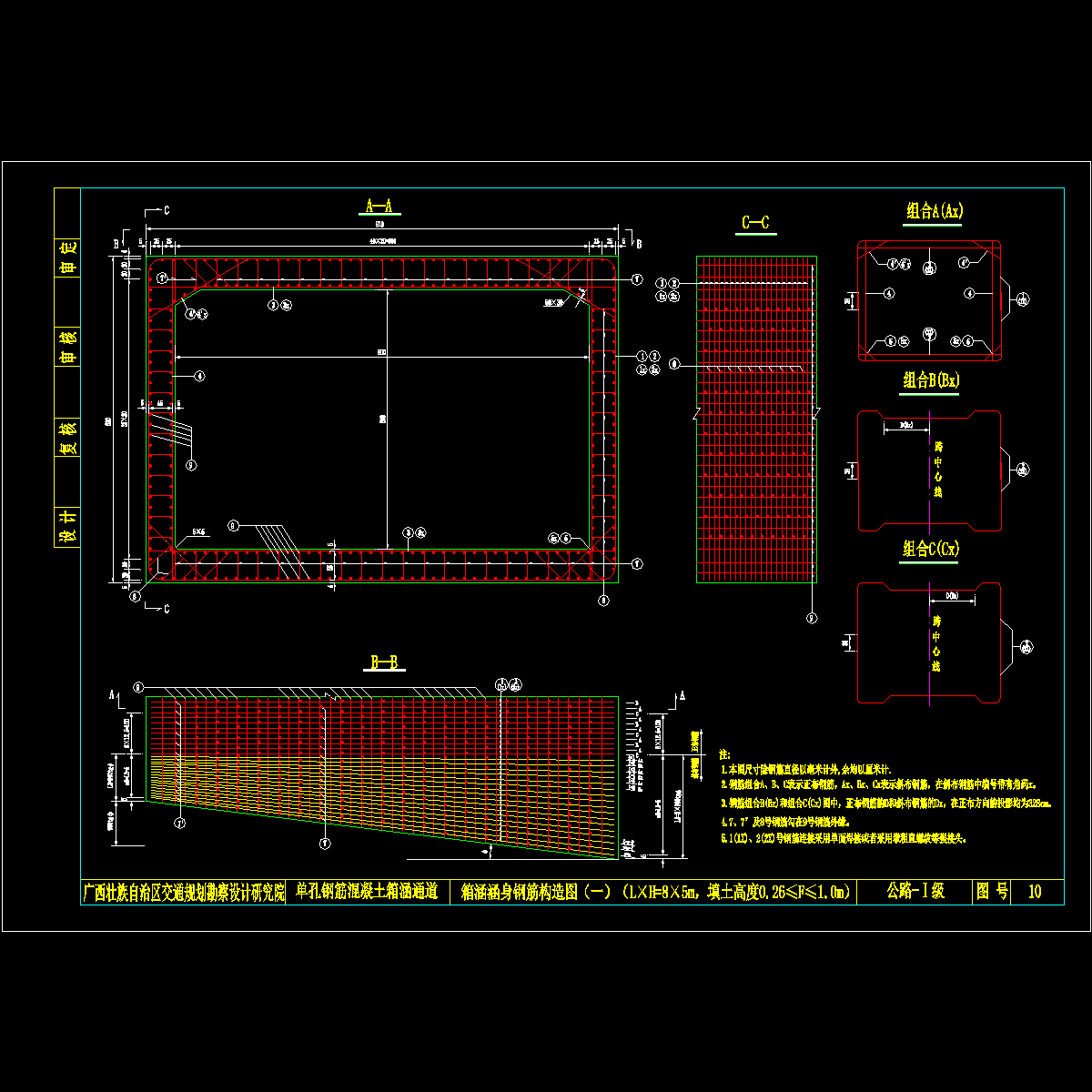

10、箱涵涵身钢筋构造图（一）（8x5填土0.26≤f≤1.0米).dwg

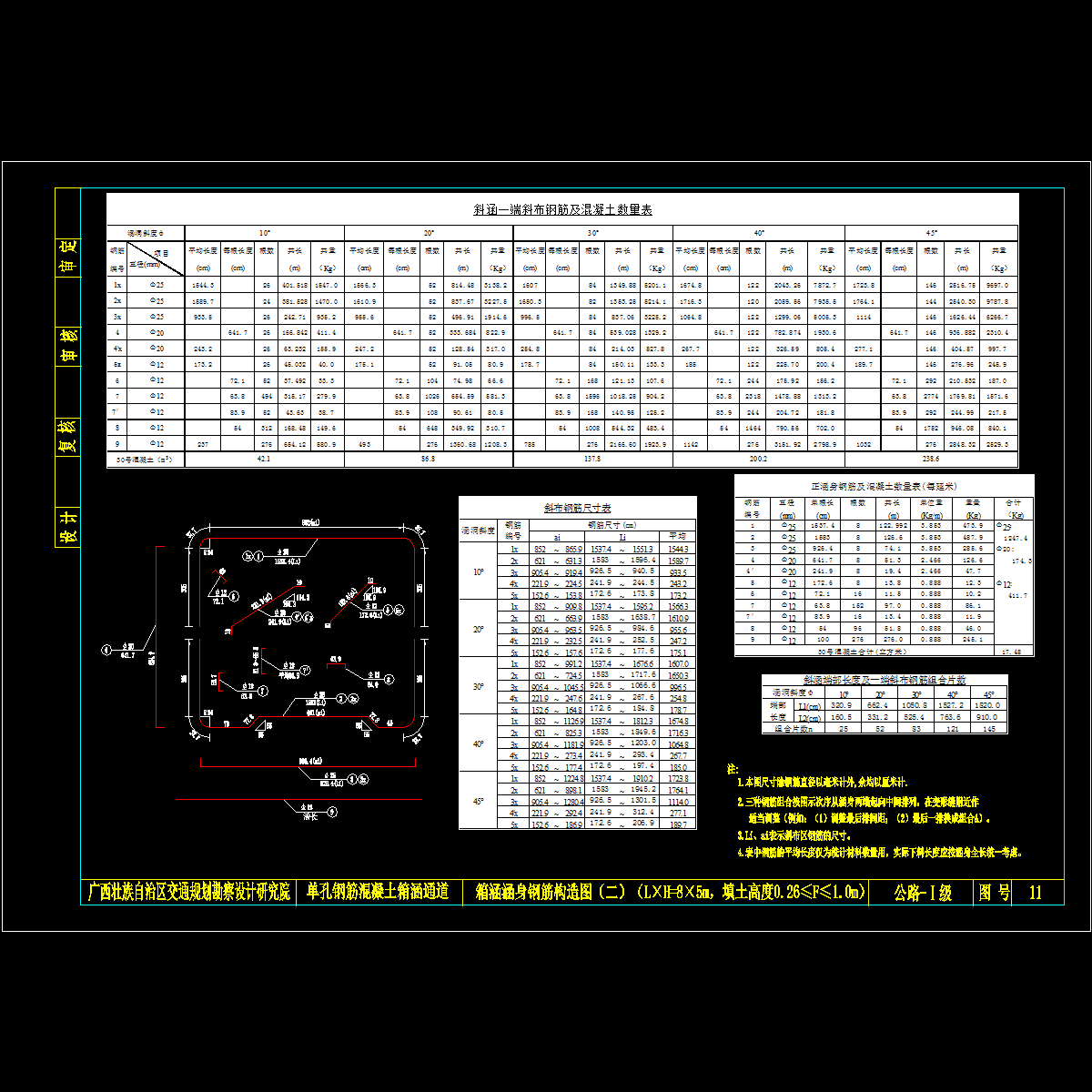

11、箱涵涵身钢筋构造图（二）（8x5填土0.26≤f≤1.0米).dwg
12、箱涵涵身钢筋构造图（一）（8x5填土1.0＜f≤2米).dwg

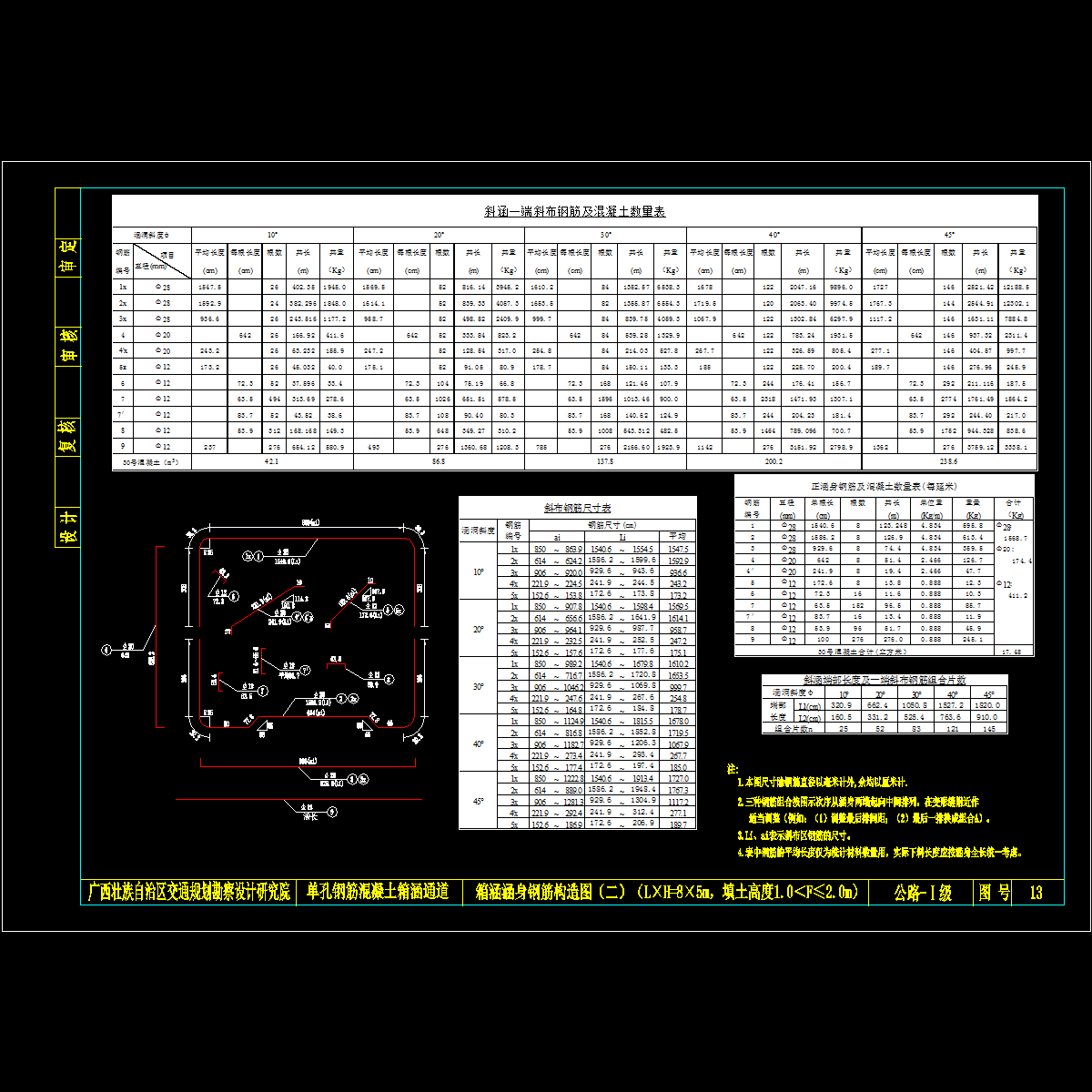

13、箱涵涵身钢筋构造图（二）（8x5填土1.0＜f≤2米).dwg

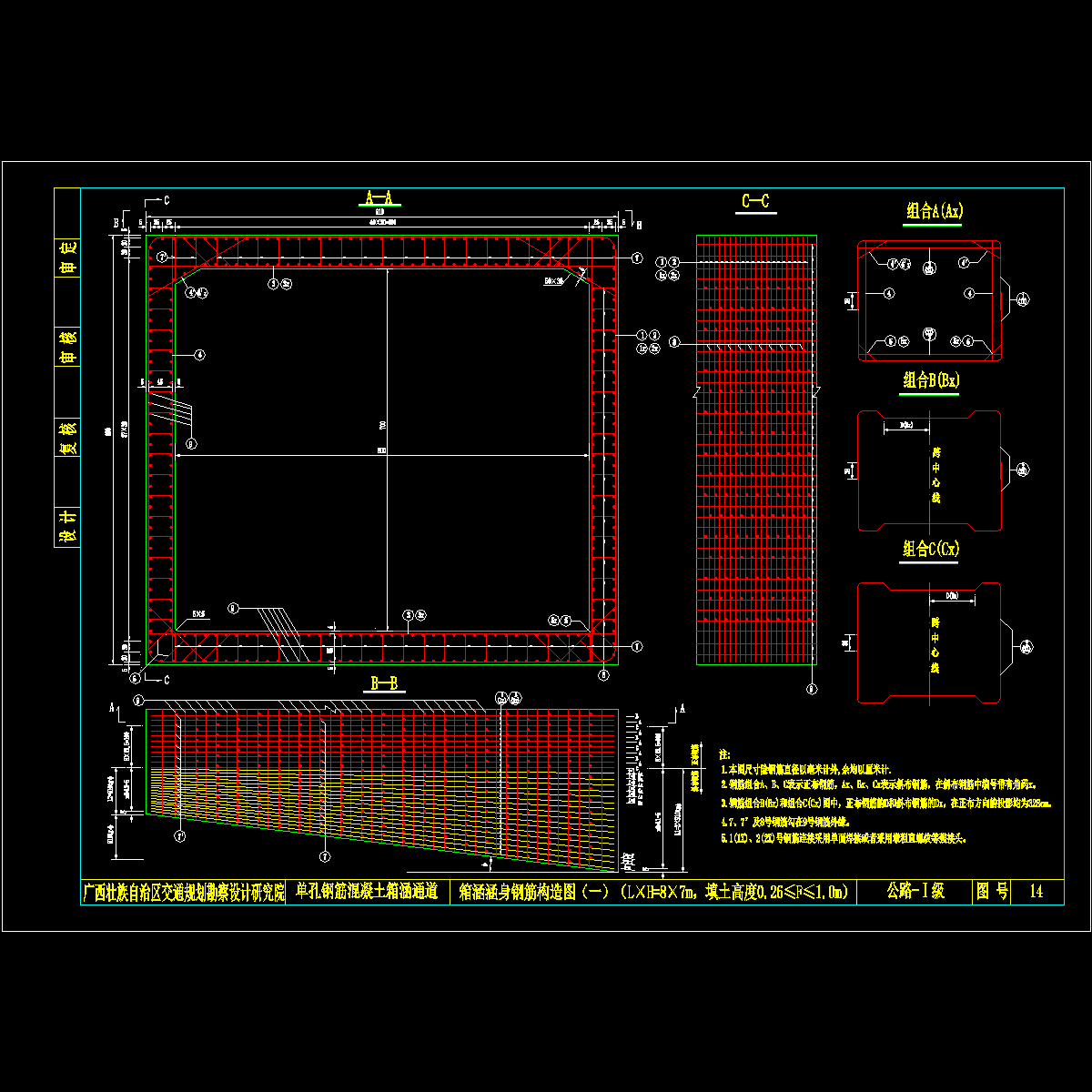

14、箱涵涵身钢筋构造图（一）（8x7填土0.26≤f≤1.0米).dwg

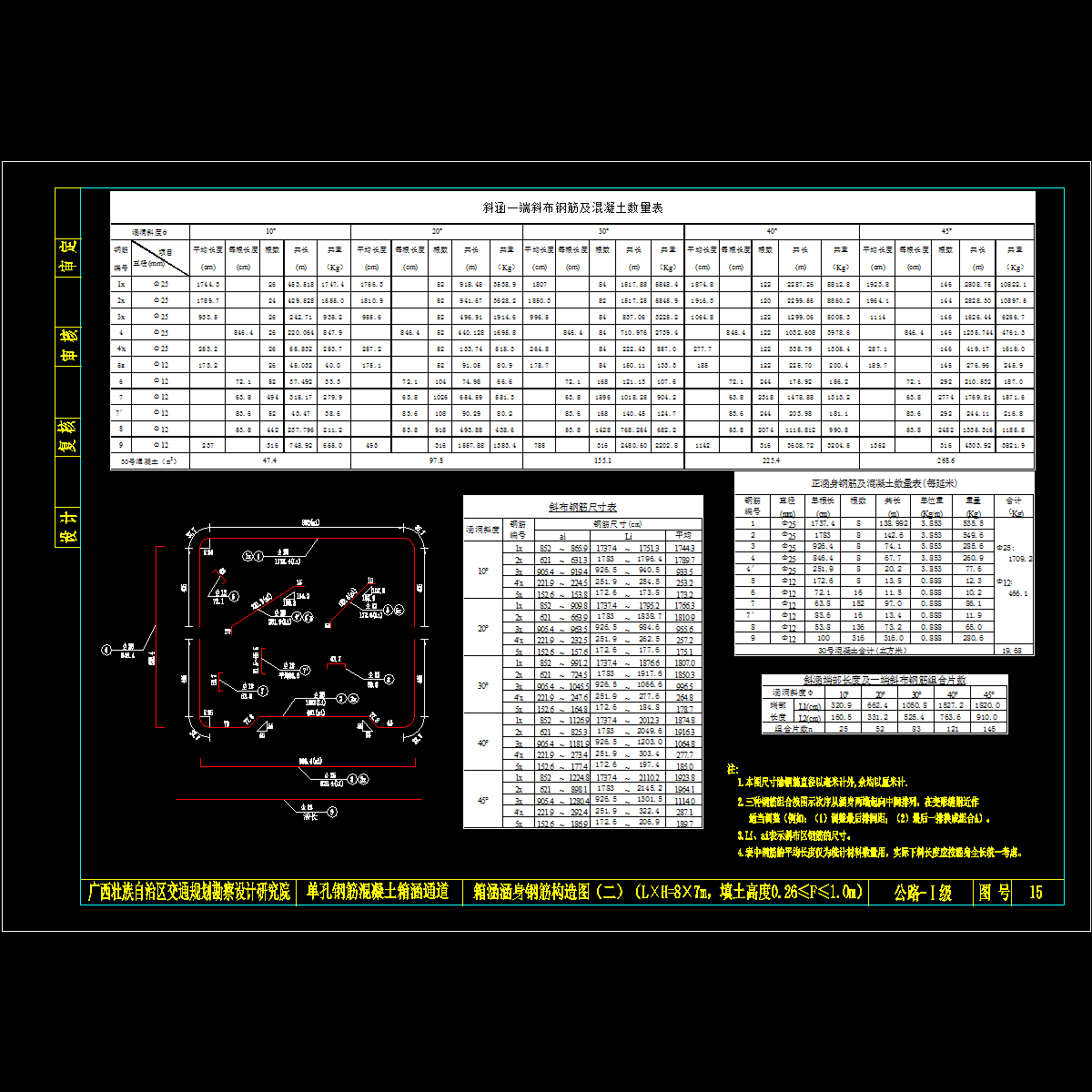

15、箱涵涵身钢筋构造图（二）（8x7填土0.26≤f≤1.0米).dwg
16、箱涵涵身钢筋构造图（一）（8x7填土1.0＜f≤2.0米).dwg
17、箱涵涵身钢筋构造图（二）（8x7填土1.0＜f≤2.0米).dwg
18、明涵通道牛腿钢筋构造图.dwg
19、明涵通道搭板钢筋构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
