[CAD]20米T形连续梁上部构造通用图纸（27张）.dwg

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为云南地区20米T形连续梁上部构造通用设计图，设计准确，图纸完整，值得借鉴参考。 　　...... 　，共27张CAD设计图。

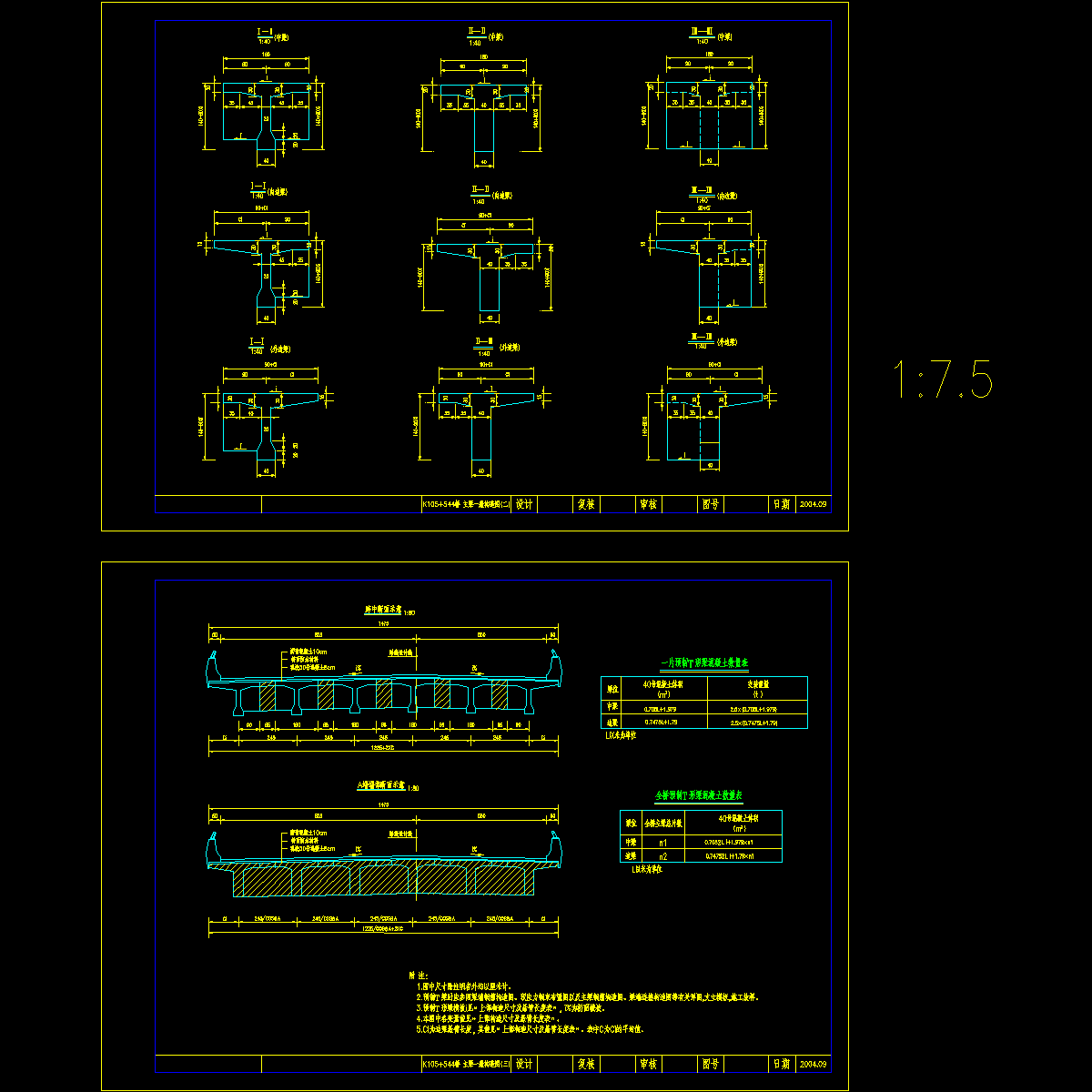

03-04 t梁构造.dwg

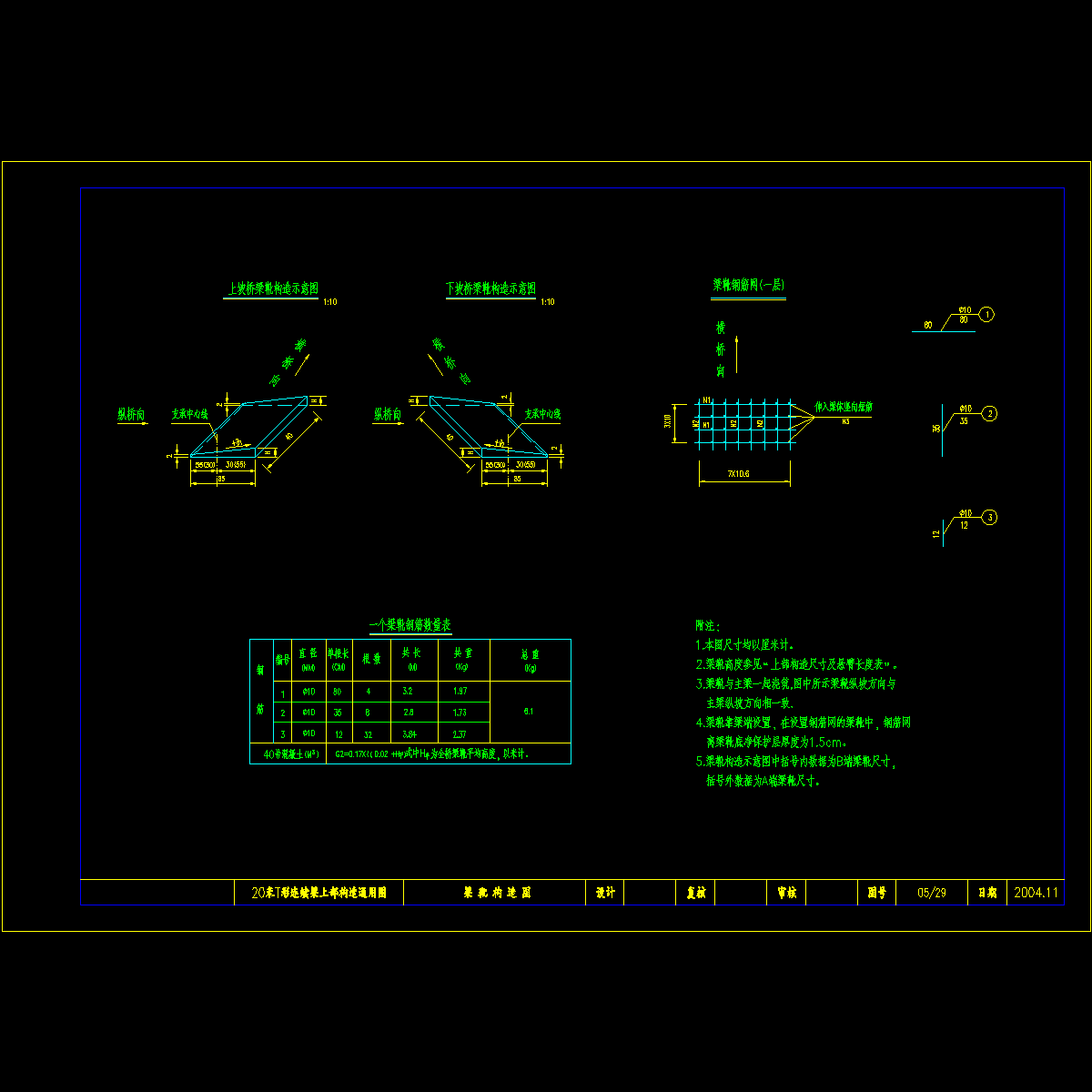

05梁 靴 构 造 图.dwg

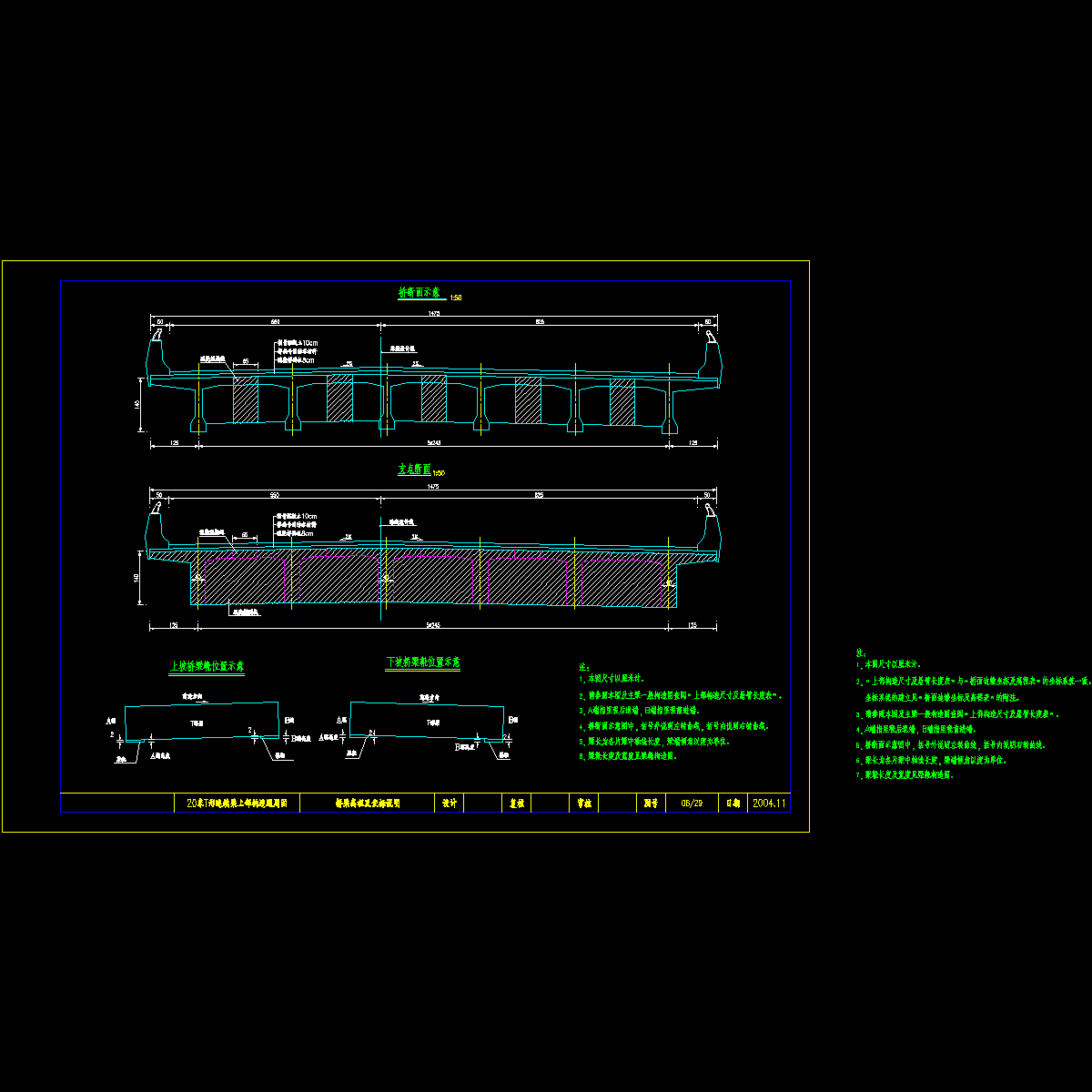

06桥梁高程及坐标说明.dwg

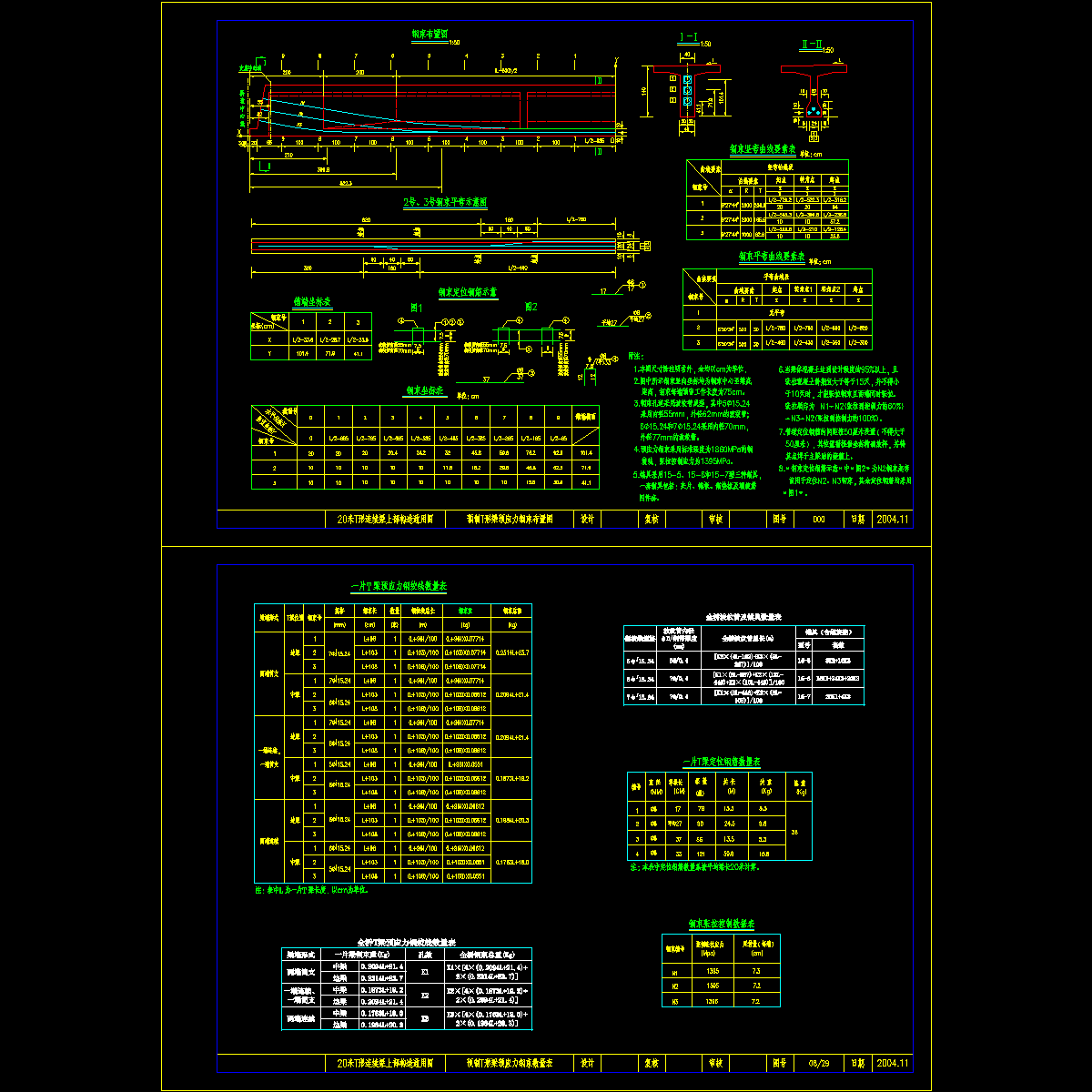

07-08预制t形梁预应力钢束布置图.dwg

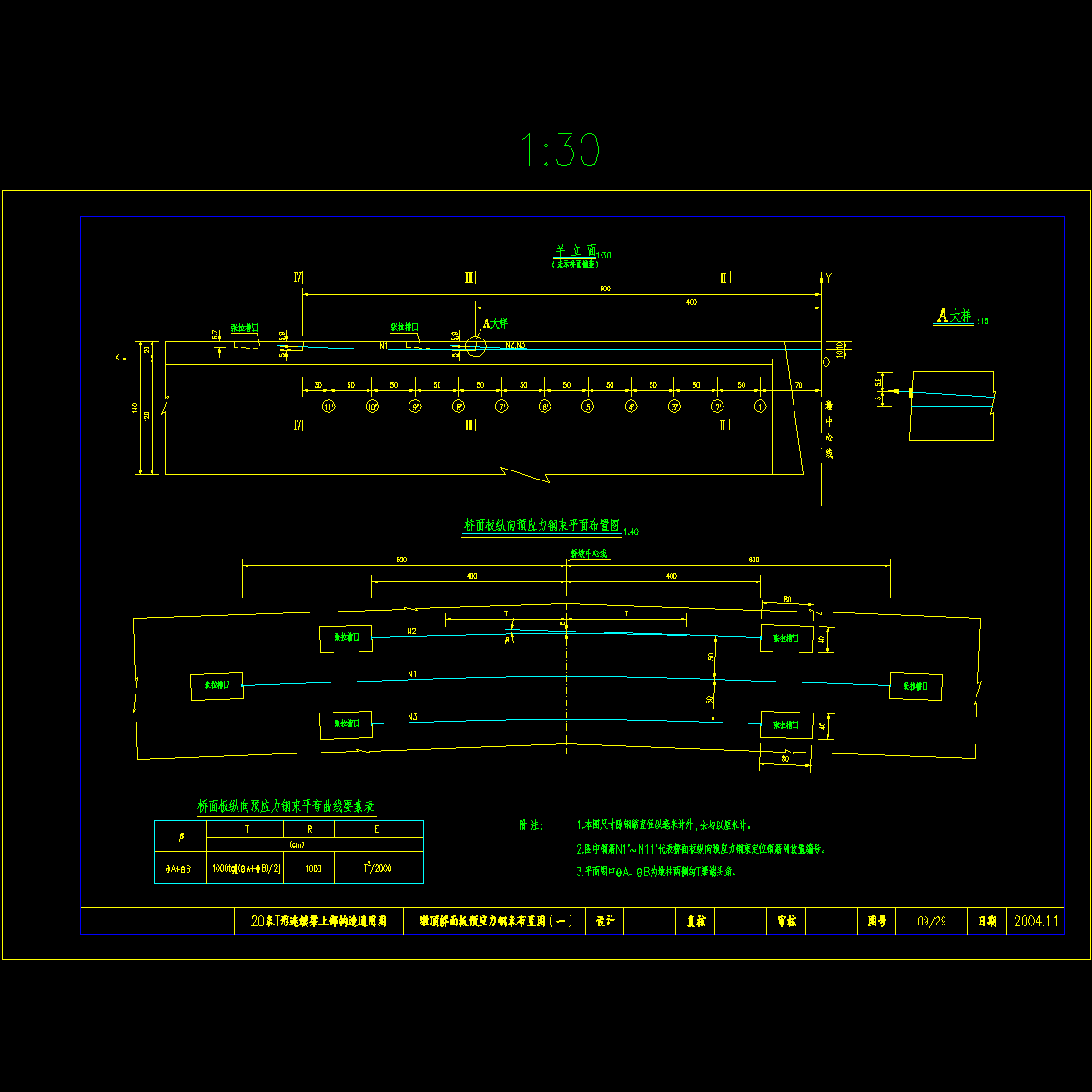

09墩顶桥面板预应力钢束布置图（一）.dwg

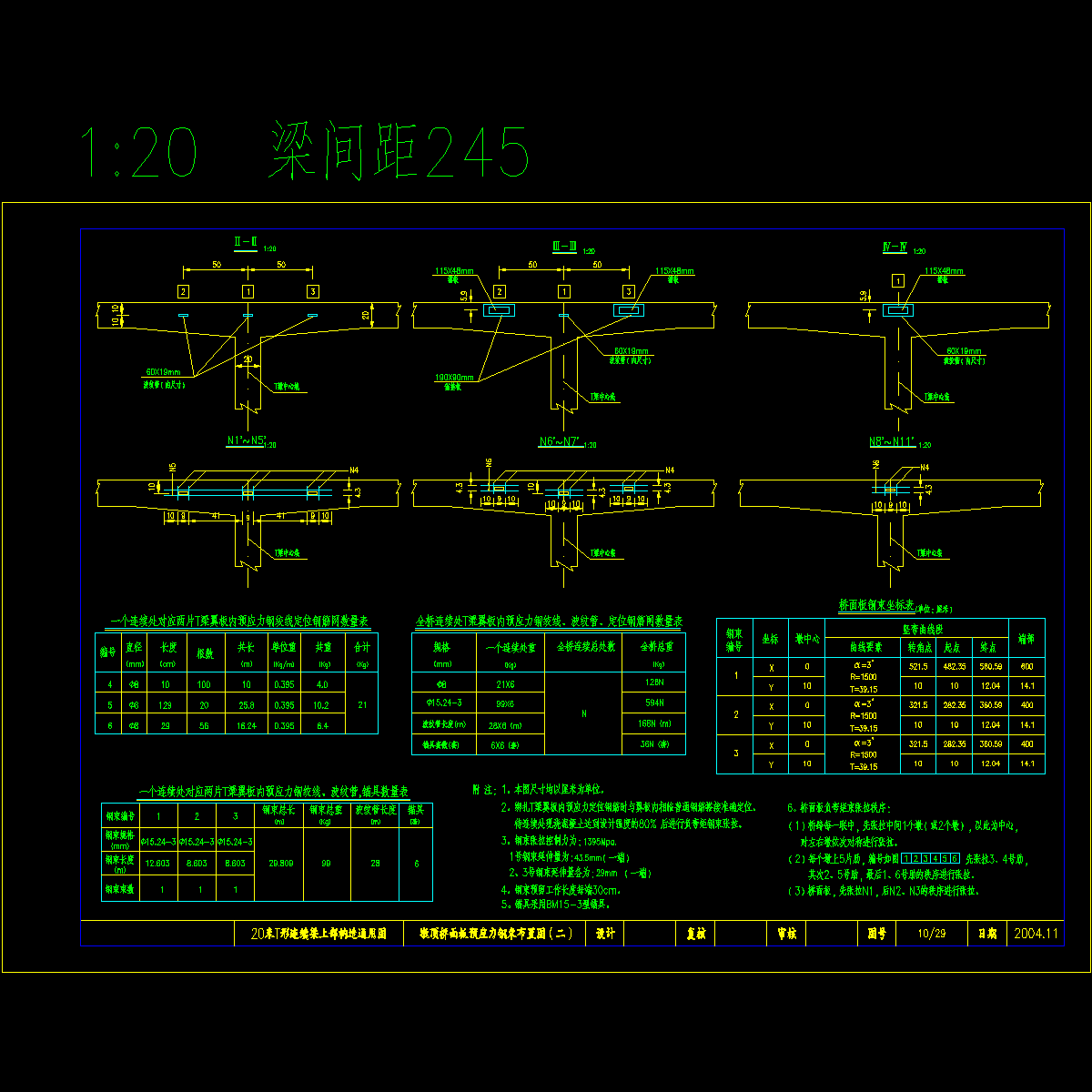

10墩顶桥面板预应力钢束布置图（二）.dwg

11-12预制t形梁梁肋钢筋布置图.dwg

13预制Ｔ形梁端部钢筋构造图.dwg

14-15t梁行车道板钢筋构造图（一）.dwg

16-17中隔板钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
