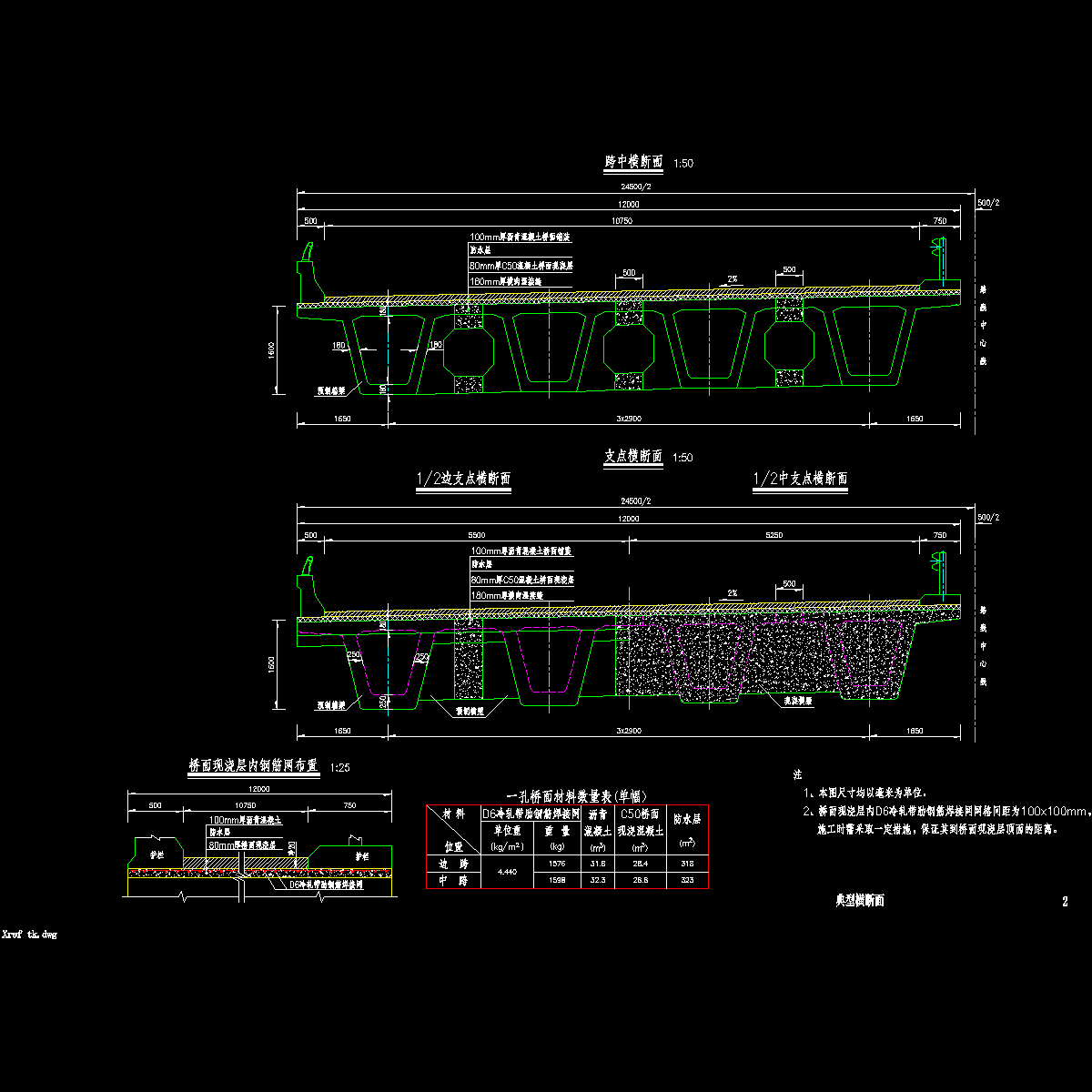

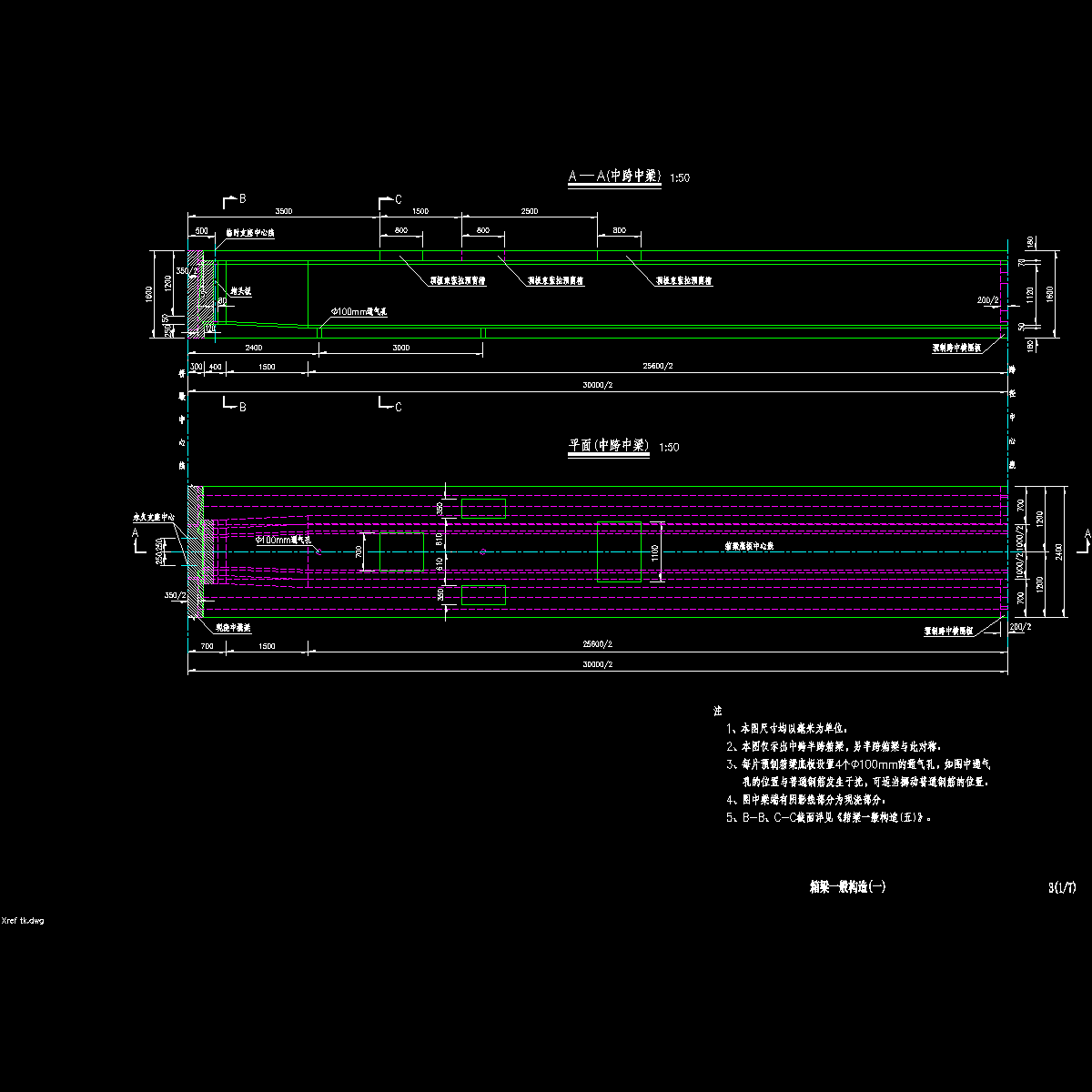

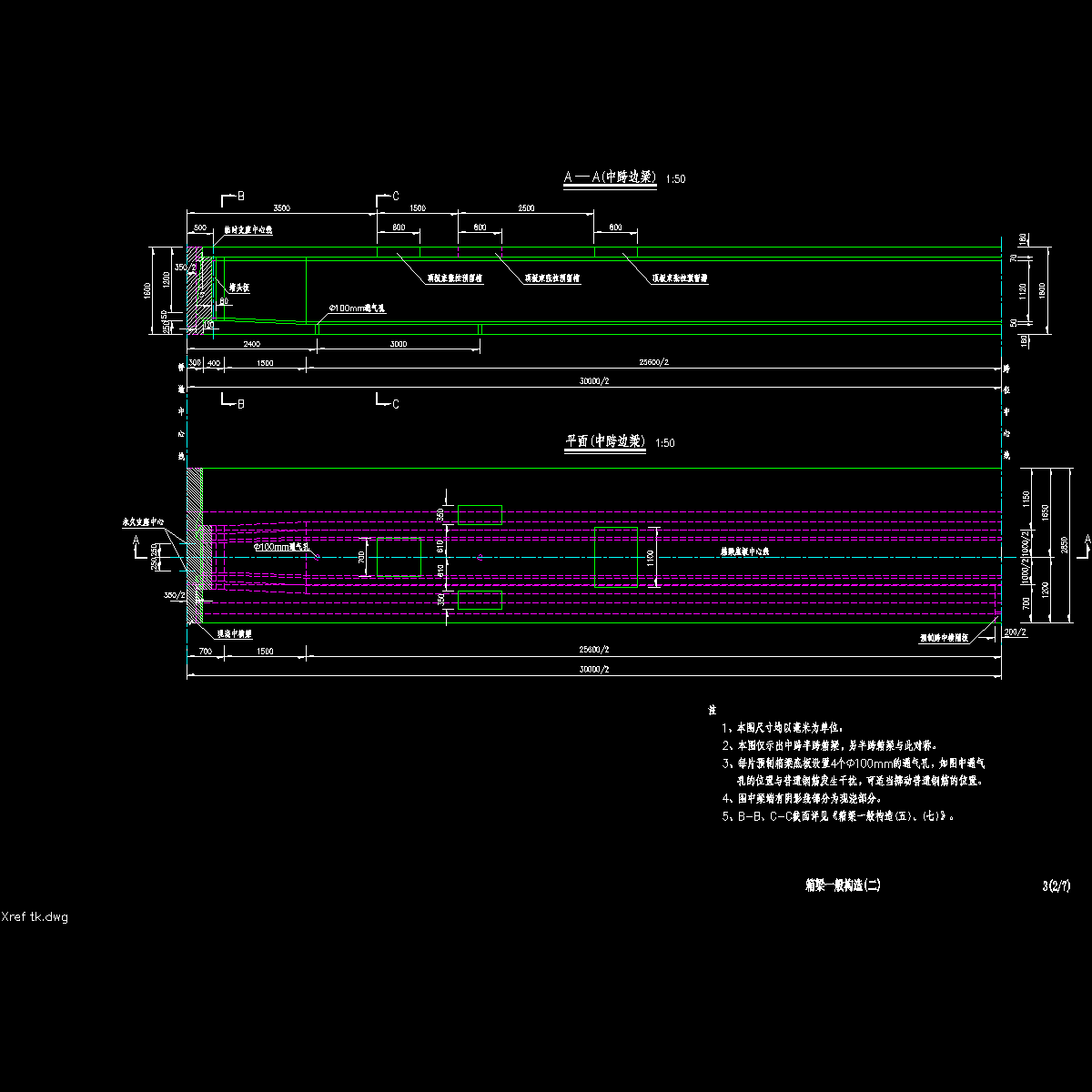

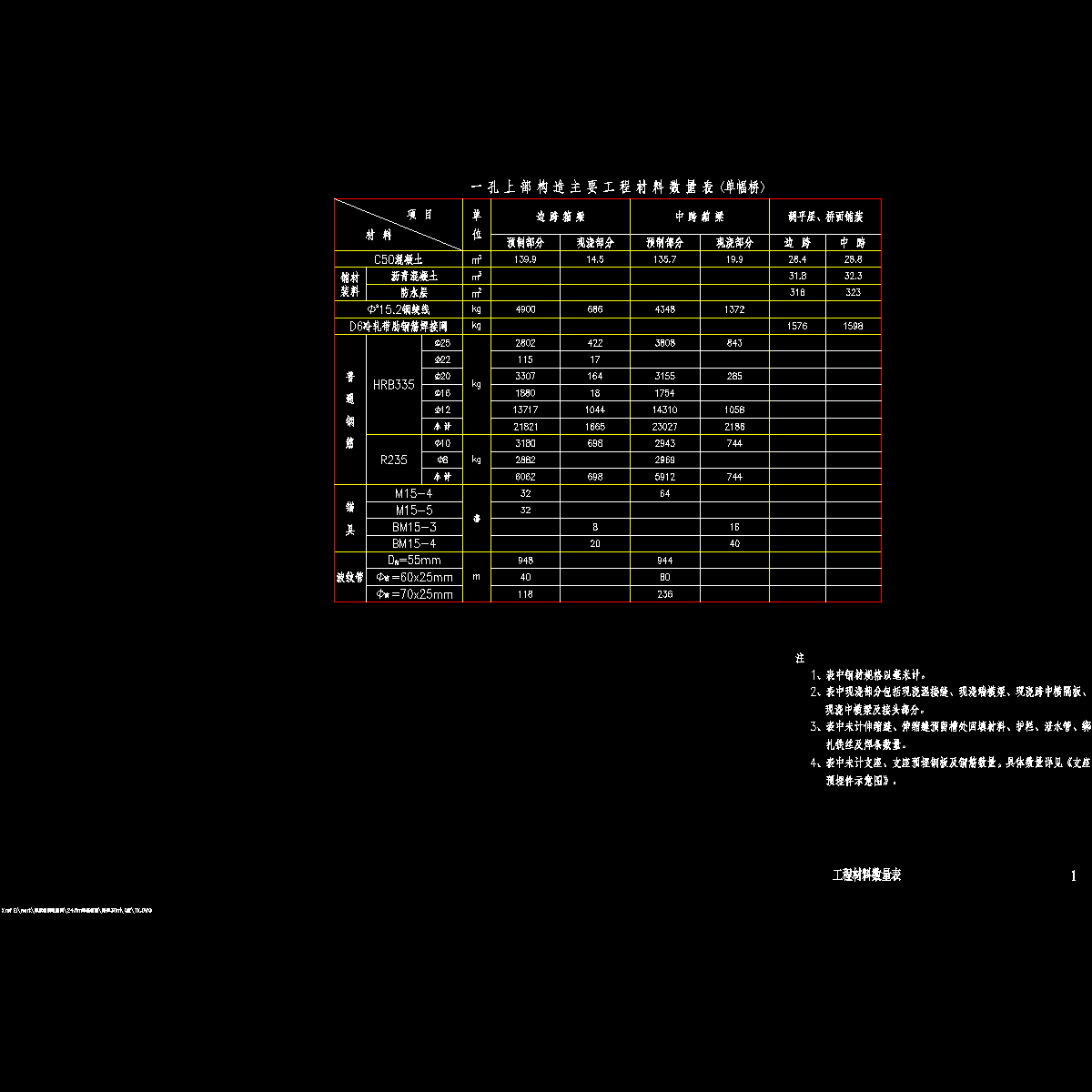

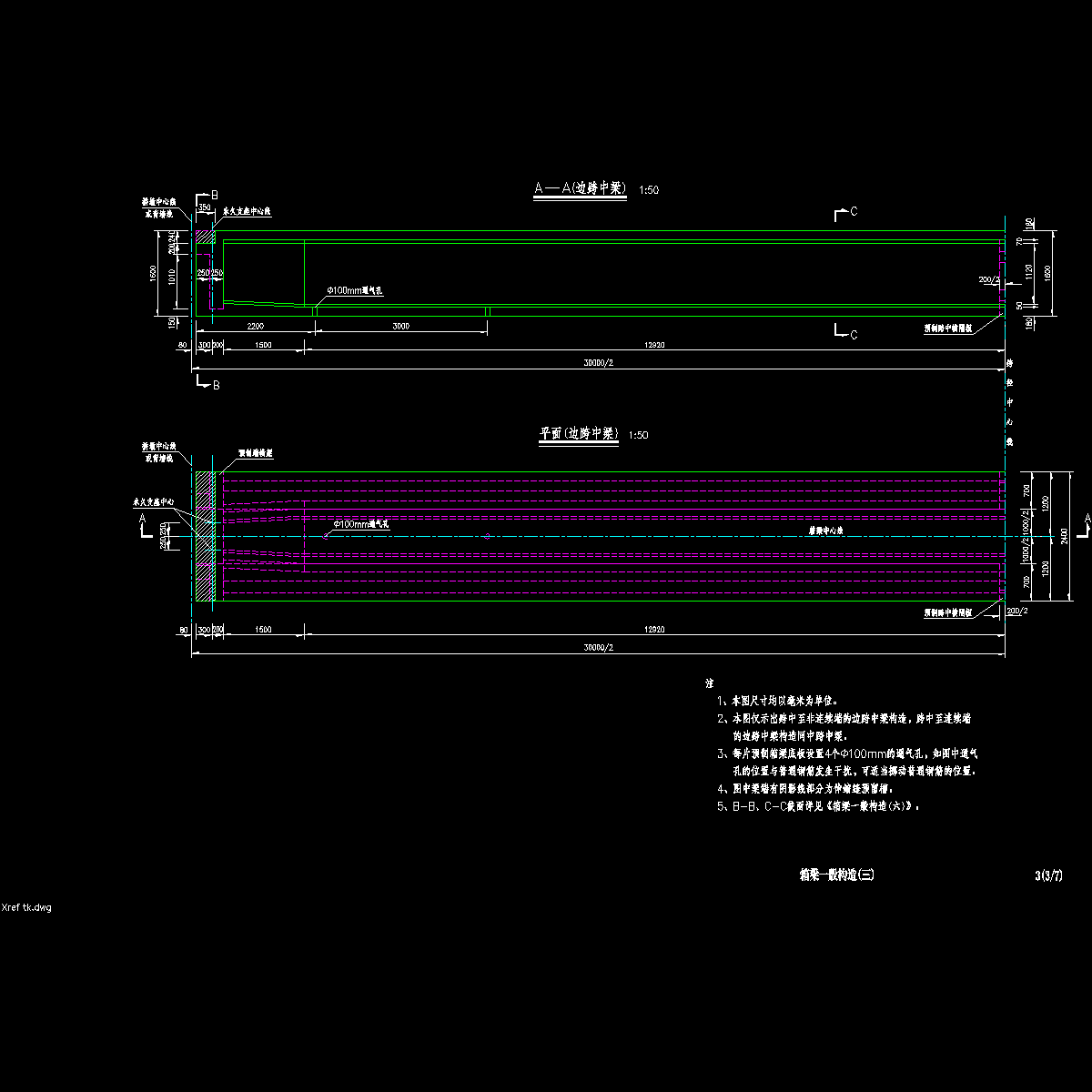

[CAD]30m装配式箱型连续梁上部构造通用图纸（93张）.dwg

renrenwa · 发表于 2020-12-2 21:54:10

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

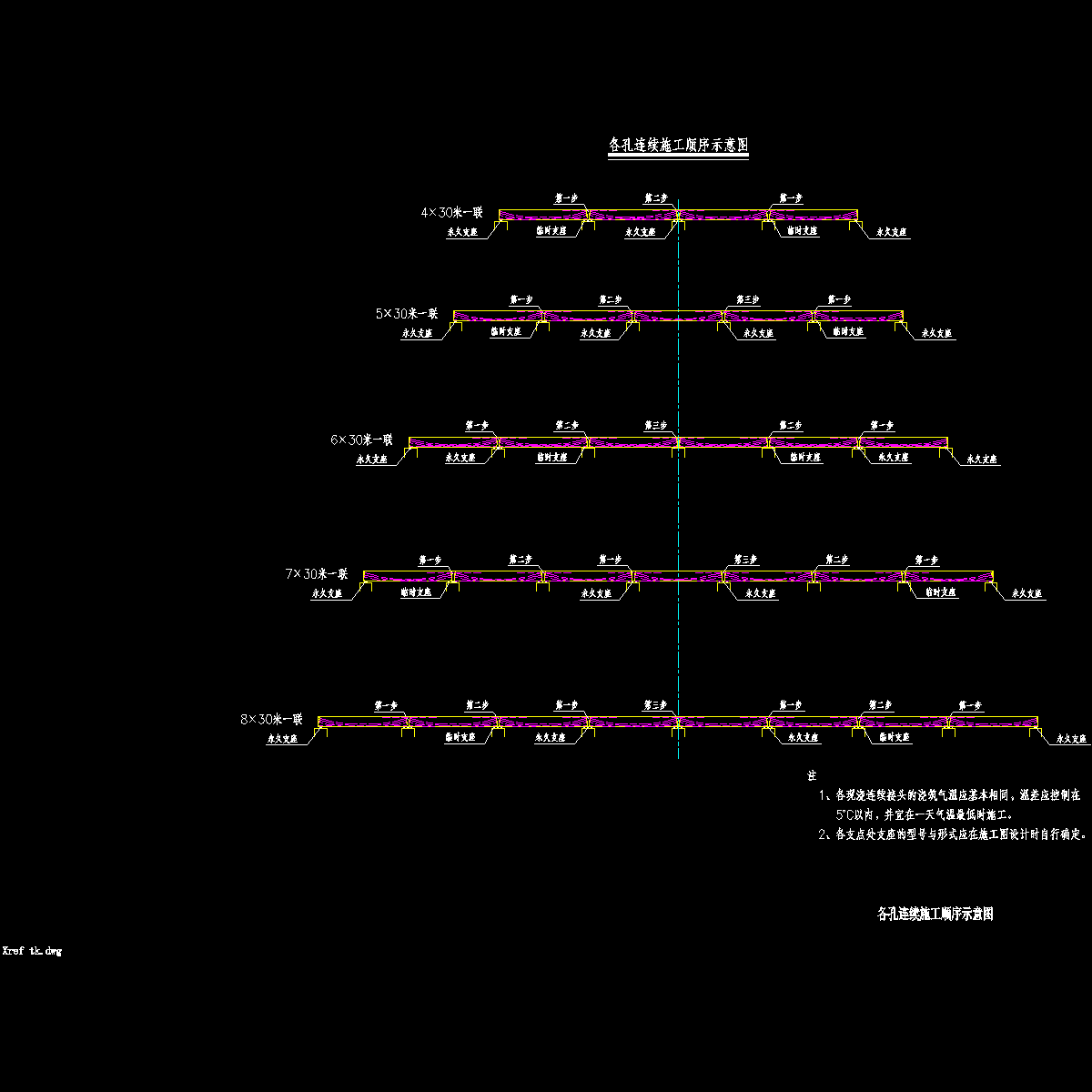

技术指标：　　公路等级：高速公路　　行车道数：4 　　跨径：30m 　　斜交角：0°、15°、30° 　　荷载：公路-Ⅰ级　　桥面宽度：2×净-10.75m 　　路基宽度：24.5m 　　...... 　　设计要点：　　 1、本通用图结构体系为先简支后连续的结构，按A类预应力混凝土构件设计。　　 2、结构设计采用不同的软件进行分析;荷载横向分配系数采用刚性横梁法、刚接板（梁）法和梁格法三种计算方法进行对比分析。　　 3、设计参数详见设计说明。　　...... 　　适用范围：　　 1、处于平曲线段上的桥梁，沿测设中心线采用30m标准跨径，墩、台中心线均径向布置。当梁长变化在±150mm范围内时，可采用调整现浇连续段长度的方式布梁，预制梁长保持不变；当梁长变化在±500mm范围内时，各预制梁采用变梁长，现浇连续段长度保持不变。若梁长变化超过±500mm，则需根据各桥具体情况确定设计方案，并进行结构验算。　　 2、跨径组合为一联 4×30m至8×30m，支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算确定。　共包含CAD设计图93张。
