联排别墅电气CAD图纸(三级负荷)(低压配电)

[复制链接]

0

主题

0

帖子

1545

积分

超级版主

Rank: 8Rank: 8

积分
1545
发表于 2020-2-19 10:42:52 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、电源电压及引入方式:

1.1.

电源引自小区变配电所,低压配电电压采用220/380V,带电导体的型式采用单相两线制/三相五线制。

1.2.

电源采用YJV-1/0.6kV型电力电缆穿PC50管埋地引入每户总家居配电箱。

二、负荷分级:

2.1.该项目用电负荷为三级负荷。

三、电能计量与配电形式:

3.1.低层住宅每户总家居配电箱设在一层车库、楼梯间、门厅附近,每层设层间配电箱,电源均引

自总家居配电箱。每户设计量电表,电表箱平面和系统详总图设计。

四、主要 电气设备 安装、配置要求:

4.1.住宅采用室外集中电表箱,具体详小区供电总图设计。

4.2.住宅采用室内集中电表箱,暗装在底层加厚墙体内,现场定位,满足供电安全要求。

4.3.每套住宅应设置户配电箱,其电源总开关装置应采用同时断开相线和中性线的开关电器。

户配电箱暗装,底边距地1.6m。

4.4.每套住宅设置弱电箱(家居布线箱),暗装底边距地0.3m。

4.5.图中未注明的面板开关、普通插座、厨房插座及卫生间插座的安装高度分别为1.3m、

0.3m、1.5m和1.5m。所有电气设备的具体安装位置应符合装修要求。

4.6.电源插座底边距地低于1.8m时,应选用安全型插座;卫生间、厨房、未封闭阳台电源插

座另加防溅盒盖;洗衣机、电热水器、分体式空调插座带开关;

4.7.墙角边开关、插座距墙角一般为100mm;门边开关、插座距门框一般为150mm。

4.8.图中未注明的室内对讲分机、空调线控器安装高度均为1.3m。

4.9.安装在室外的壁灯应为防水型,应有泄水孔,绝缘台与墙面之间应有防水措施。

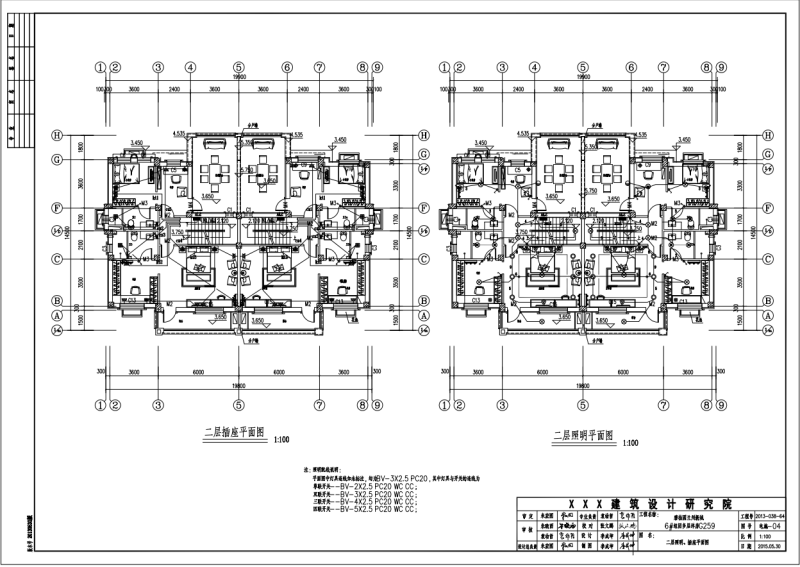

联排别墅电气 - 1
第 1 张图

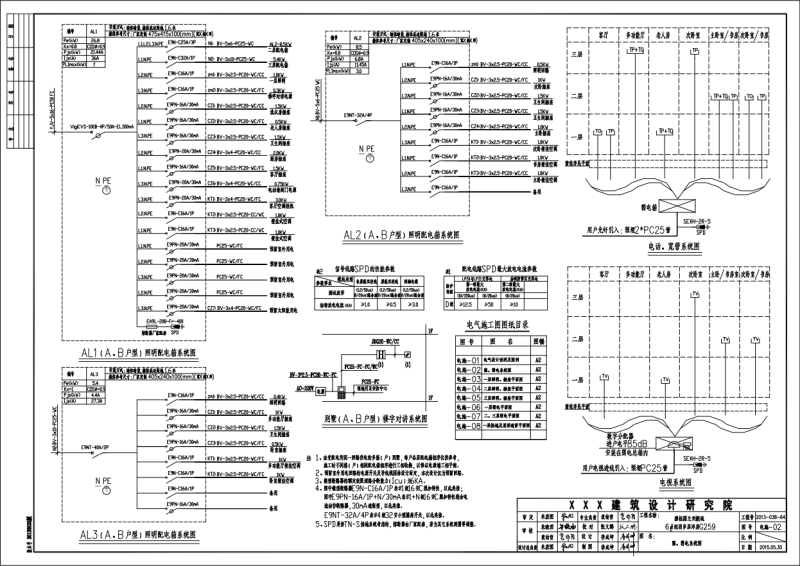

联排别墅电气 - 2
第 2 张图

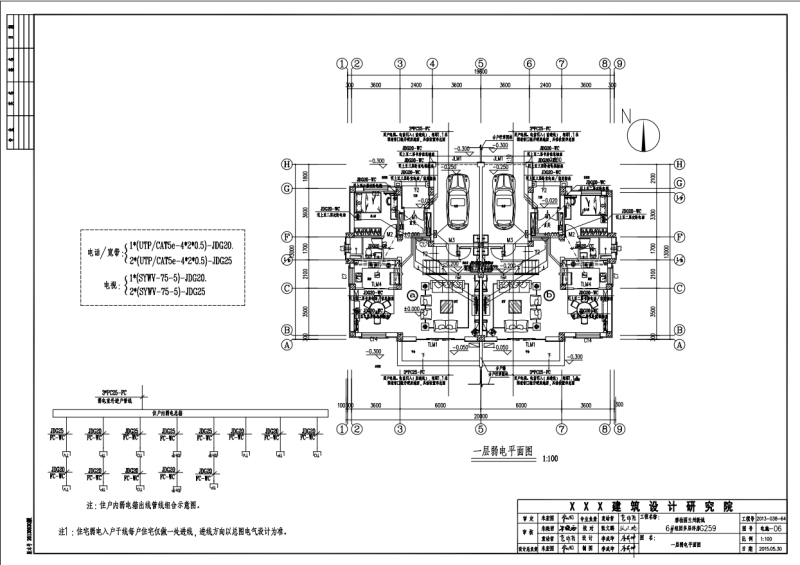

联排别墅电气 - 3
第 3 张图

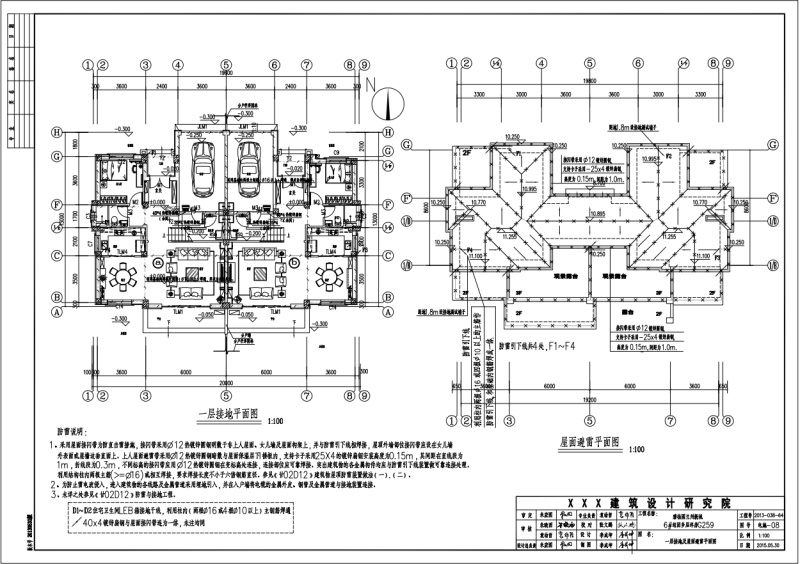

联排别墅电气 - 4
第 4 张图

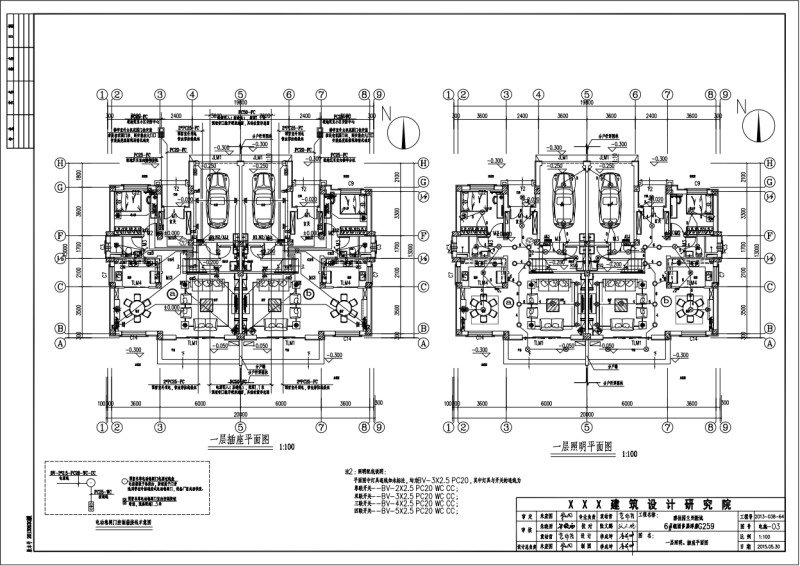

联排别墅电气 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 10:42:52上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11edee0sfds2cwdfsscec.dwg

1.28 MB
