5层别墅全套电气施工CAD图纸(三级负荷)

  • 建筑类别:住宅,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,其它

附件详情

  • 1、电气设计说明
  • 2、强电系统图
  • 3、弱电系统图
  • 4、强电平面图电话系统图
  • 5、 防雷平面图 电视系统图

附件详情

该附件是多层别墅全套电气施工图纸,总共10张。
项目概要:该项目五层框架结构,楼板为现浇混凝土楼板。
设计范围:照明配电系统,防雷接地系统,电话和消火栓按钮接线系统。
......
,共10张。

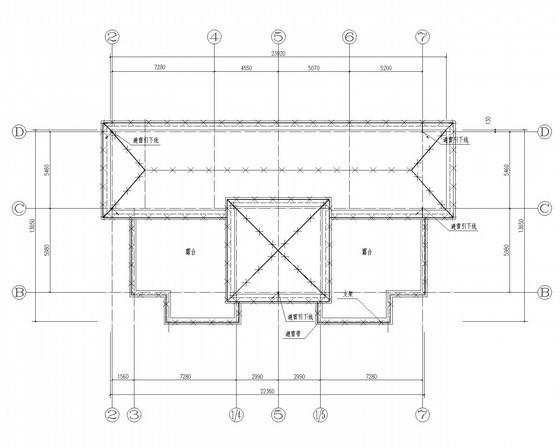

屋顶防雷平面图

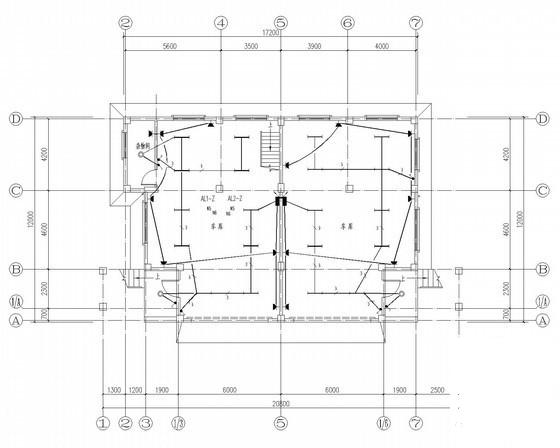

一层 弱电平面图

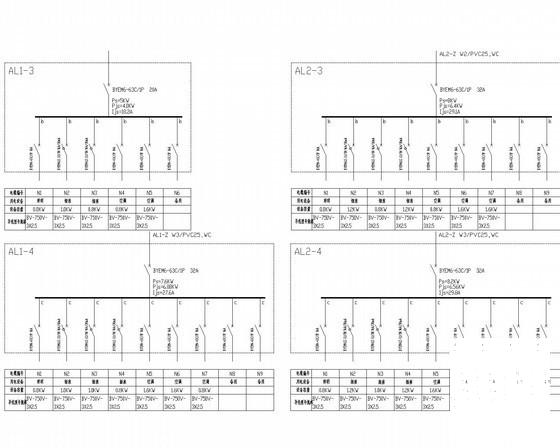

强电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1
  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2
  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3

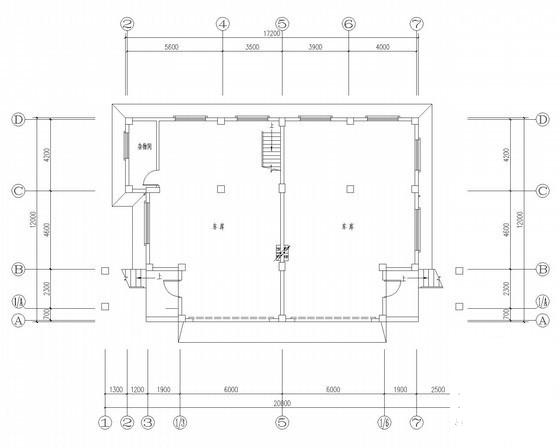

  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
