一份15层知名直营全季酒店给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：35张
• 设计年代：近代
• 供水设备：高位水箱
• 热水供应方式：集中热水供应
• 项目所在地：上海

附件详情

• 设计与施工说明
• 给水系统图/客房接管详图
• 屋顶给水设备平面图
• 给水平面图
• 排水系统图
• 屋顶排气平面图
• 排水平面图
• 给排水详图
• 一层大堂给排水平面图
• 客房污水排气示意图
• 给水示意图

附件详情

项目概要
该项目位于上海，此建筑物为汉庭全季装修工程，装修建筑面积约6850平方米。酒店大堂位于一层，四层至十四层为客房，共计153套。
一、给水系统
1 给水水源：由大楼引入给水管，压力P=0.30~0.40MPa。
2 冷水系统：原有管网接入，最高日用水量为50m3/d，最大时用水量为18m3/h（含生活热水）。
3 热水系统：锅炉热水，高温水箱12T。管网为上给式，热水管径为De110，最高日用水量为18m3/d，最大时用水为5m3/h。
4 水箱：高温水箱12T,冷水水箱15T。水箱材质均为钢板内衬1.0mm不锈钢。水箱保温材料选用泡沫橡胶，厚度50mm 。
二、排水系统
1 污废水经过化粪池处理后，排至市政污水管网。
2 排水管道其管径以De表示，排水支管均按坡度i=0.026设计,
横管坡度:de50(i=0.025) de75(i=0.015)
de110(i=0.012) de160(i=0.007)
3 排水立管在五层及最高层设检查口，检查口中心离地1.0m。
4 排水管三通应采用顺水三通和45°斜三通，转弯处宜采用90°门弯，立管与排出管的连接处宜采用两个45°弯头。
5 排水立管及长度大于2m且无汇合管件的直线管段上应设伸缩节，
6 伸顶通气管的通气帽高出屋面大于0.5米，在上人屋面高出2.0米。具体设置按有关技术规程执行。
，共35张。

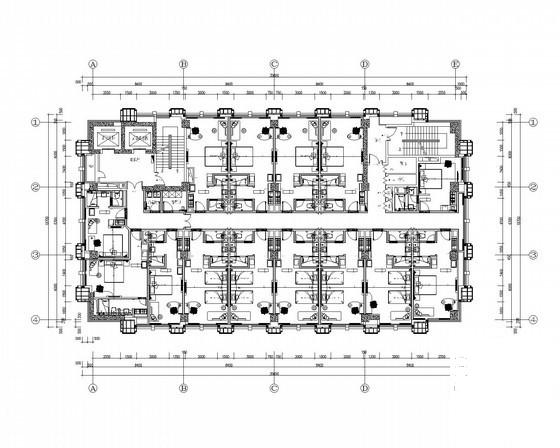

排水平面图

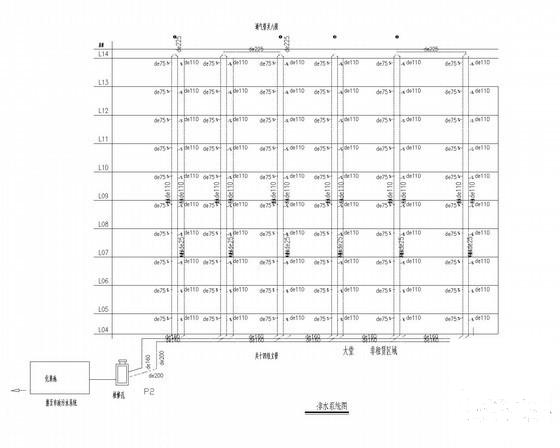

排水系统图

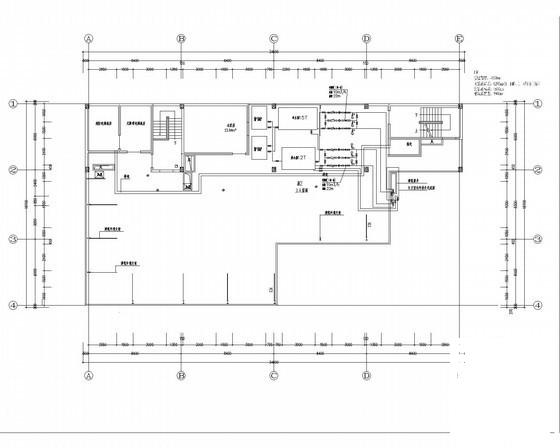

屋面设备平面图

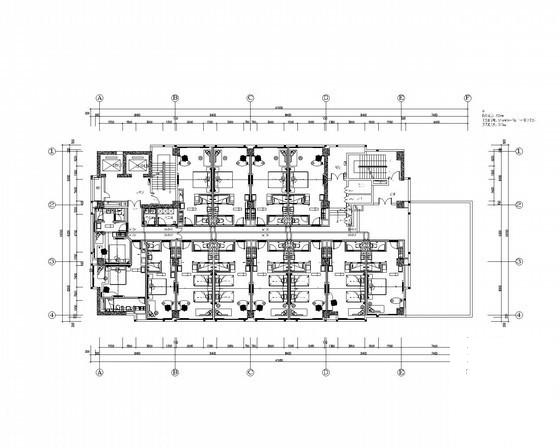

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
