[CAD]最新版桥梁16m跨径上部下部结构标准图纸（66张）.dwg

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 一、上部： 工程材料数量表 典型横断面 空心板一般构造 中板钢筋构造 边板钢筋构造 桥面整体化层钢筋及铰缝钢筋构造 支座构造 预制堵头板钢筋构造图 二、下部： 桥墩一般构造 桥墩桩柱钢筋构造（一）～（二） 桥墩系梁钢筋构造 桥墩盖梁钢筋构造 桥墩防震挡块钢筋构造 桥墩支座垫石钢筋构造 肋板式桥台一般构造（一）～（四） 肋板式桥台桩基钢筋构造（一）～（二） 肋板式桥台承台钢筋构造（一）～（二） 肋板式桥台肋板钢筋构造（一）～（二） 肋板式桥台盖梁钢筋构造（一）～（四） 肋板式桥台背墙钢筋构造（一）～（二） 肋板式桥台耳墙钢筋构造 扶壁式桥台一般构造（一）～（二） 扶壁式桥台桩基钢筋构造（一）～（二） 扶壁式桥台承台钢筋构造（一）～（二） 扶壁式桥台台身钢筋构造（一)～（二） 扶壁式桥台扶壁钢筋构造 扶壁式桥台盖梁钢筋构造（一）～（二） 扶壁式桥台背墙钢筋构造（一）～（二） 扶壁式桥台耳墙钢筋构造 薄壁式桥台一般构造（一）～（二） 薄壁式桥台桩基钢筋构造（一）～（二） 薄壁式桥台承台钢筋构造（一）～（二） 薄壁式桥台台身钢筋构造（一）～（二） 薄壁式桥台盖梁钢筋构造（一）～（二） 薄壁式桥台背墙钢筋构造（一）～（二） 薄壁式桥台耳墙钢筋构造 薄壁式桥台支撑梁钢筋构造 桥台防震挡块钢筋构造 桥台支座垫石钢筋构造 附录：墩柱配筋参考资料

qs(1)-3(x)-4-3-2-03 空心板一般构造?.dwg

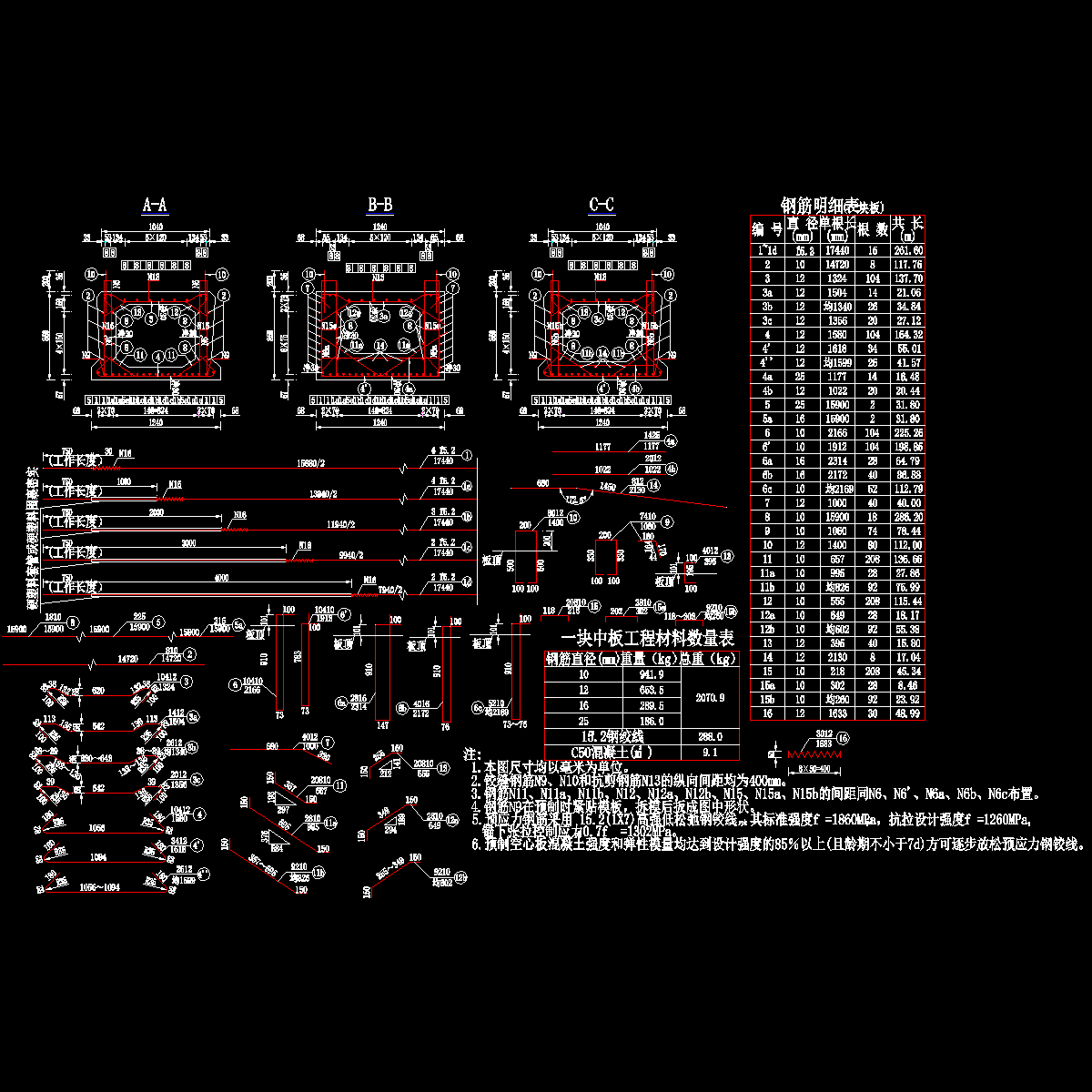

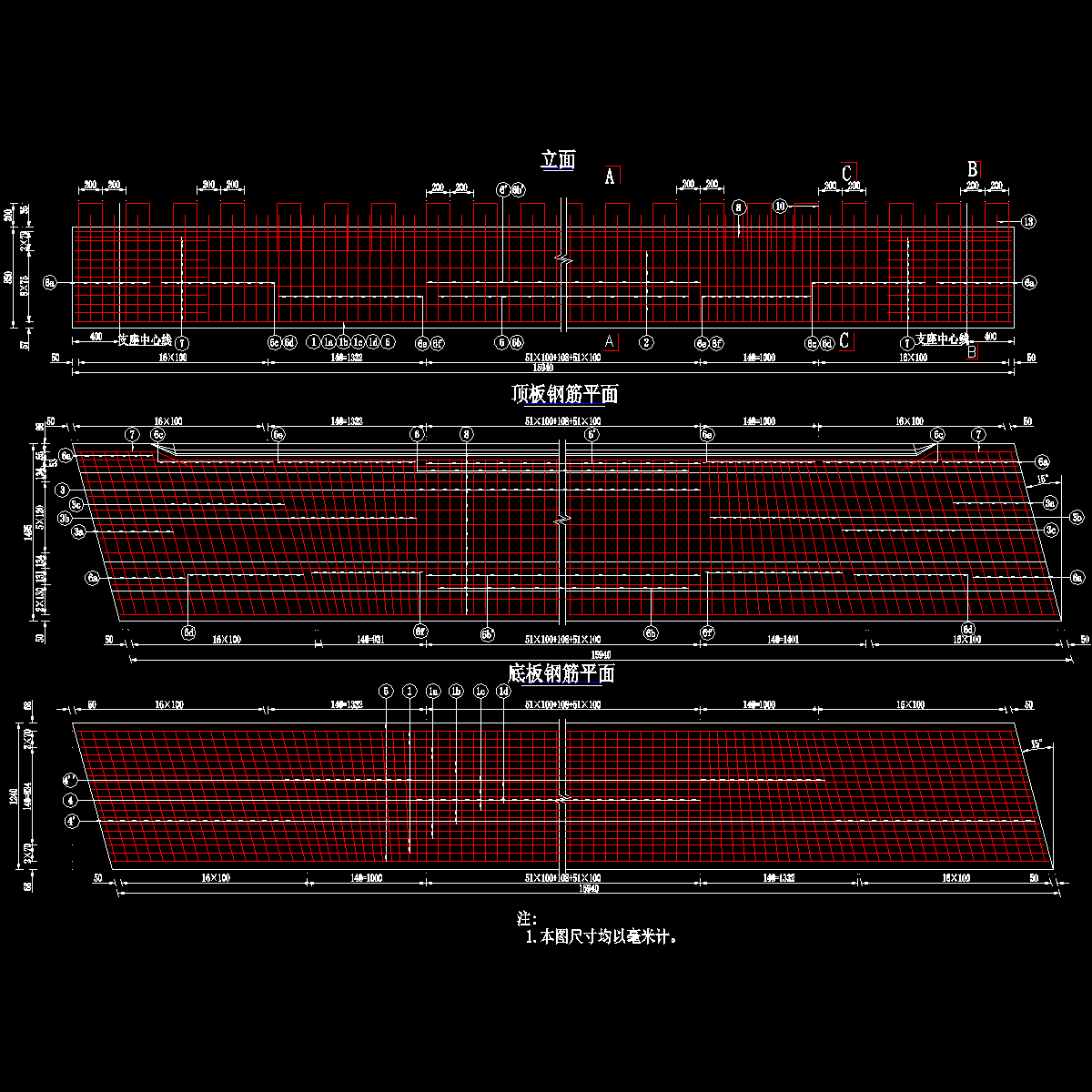

qs(1)-3(x)-4-3-2-04 中板钢筋构造1?.dwg

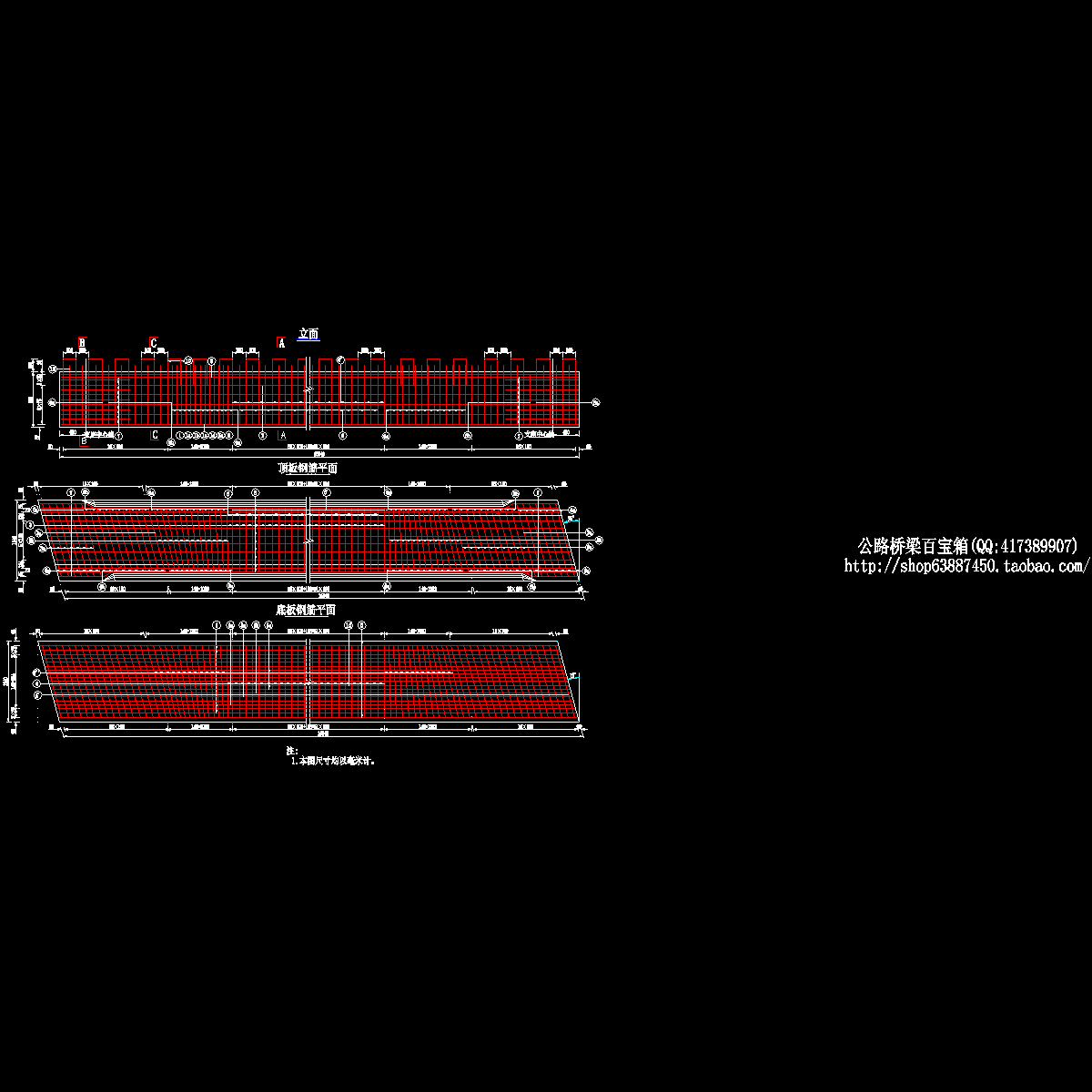

qs(1)-3(x)-4-3-2-04 中板钢筋构造2?.dwg

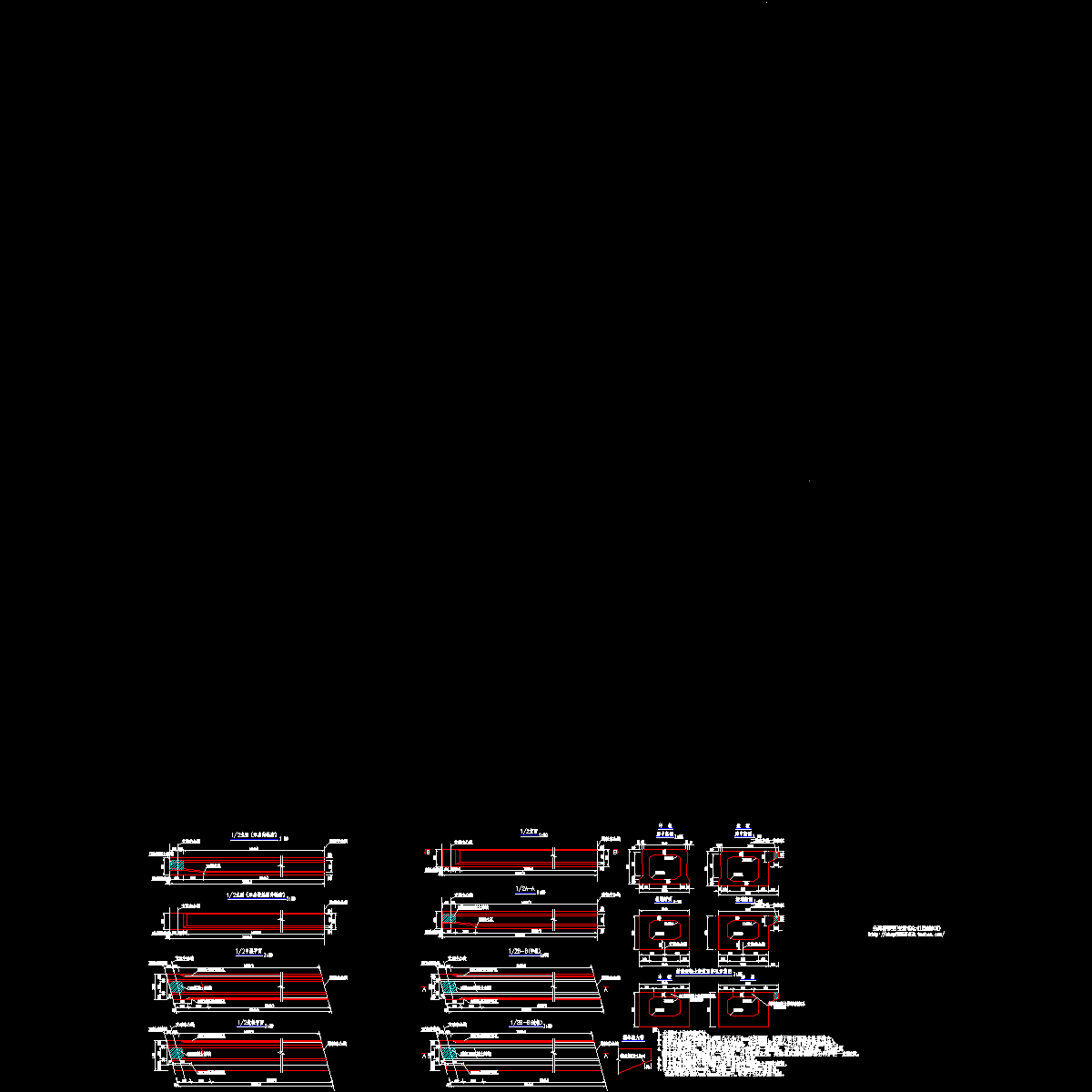

qs(1)-3(x)-4-3-2-05 边板钢筋构造1?.dwg

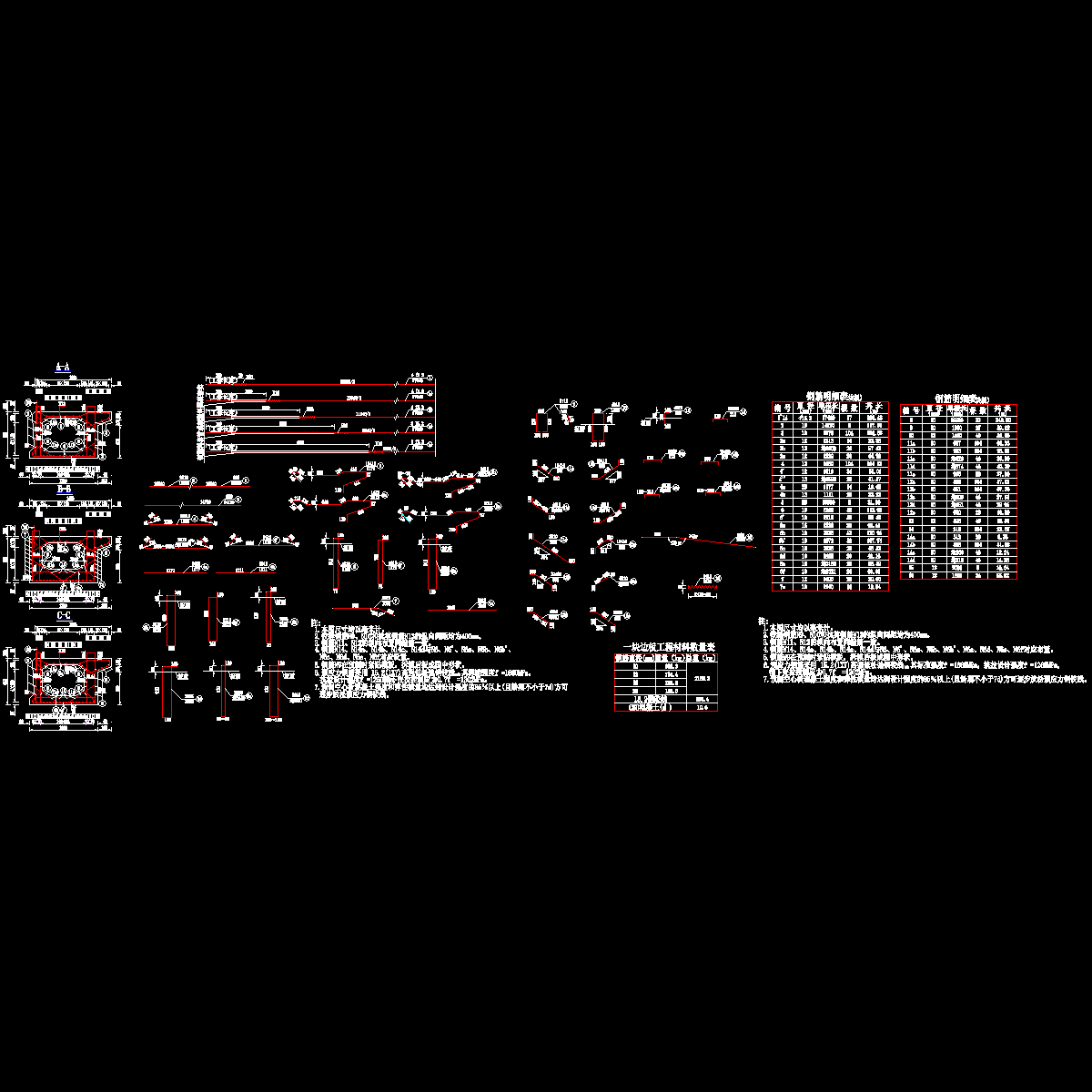

qs(1)-3(x)-4-3-2-05 边板钢筋构造2?3?.dwg

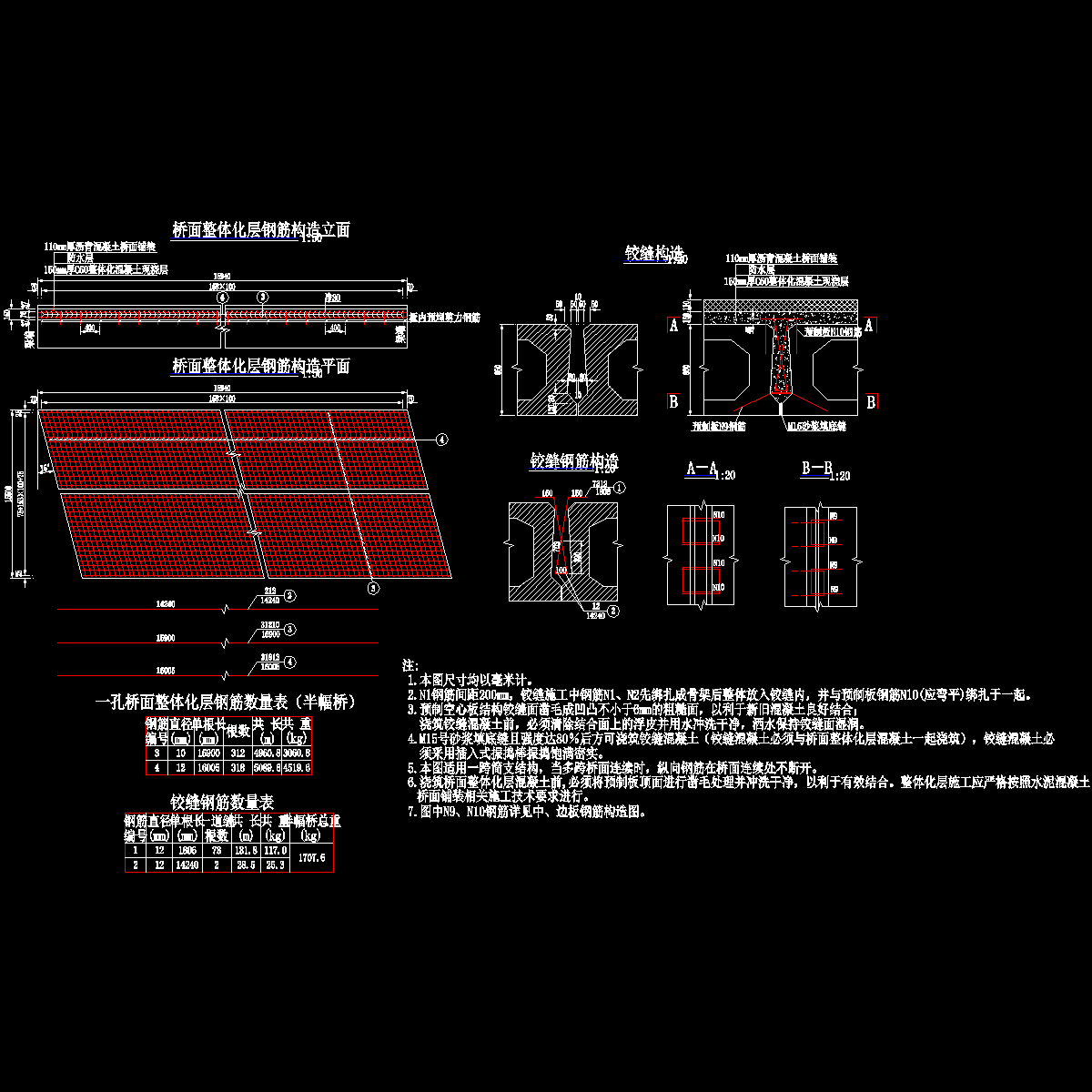

qs(1)-3(x)-4-3-2-06 桥面整体化层钢筋及铰缝钢筋构造?.dwg

qs(1)-3(x)-4-3-2-07 支座构造?.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
