绕城公路单跨13m预应力混凝土板梁桥加固维修CAD施工大样图21张(dwg)

[复制链接]

0

主题

0

帖子

1412

积分

超级版主

Rank: 8Rank: 8

积分
1412
发表于 2020-6-22 22:08:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:上海
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:13m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明(一~四)
  • 维修平面设计图
  • 总体布置图
  • 13m整体现浇预应力混凝土空心板构造图(一~三)
  • 13m整体现浇预应力混凝土空心板钢束构造图(一~三)
  • 桥面铺装构造图
  • 桥台背墙维修设计图
  • 台后搭板构造配筋图(一~五)
  • 防撞栏杆(无电缆槽)构造图(一~二)
  • 防撞栏杆(有电缆槽)构造图(一~三)
  • RG-80型钢伸缩装置构造图

附件详情

设计依据:《公路桥涵施工技术规范》JTG/T F50-2011;《公路桥梁技术状况评定标准》JTG/T H21-2011;《公路桥梁承载能力检测评定规程》(JTG/T J21-2011)。
公路等级:高速公路,设计速度100km/h。维持既有桥梁汽车-超20级、挂车-120荷载不变。耐久性设计环境类别:Ⅰ类;设计安全等级:二级。
桥梁跨径组合为单跨13m,正交交角。上部结构为预应力混凝土板梁结构,下部结构为带桩基的重力式桥台。桥梁横断面布置分内、外圈两幅布置,为0.5m(防撞栏杆) 15.0m(机动车道) 0.5m(防撞栏杆) 2.0m(中央分隔带) 0.5m(防撞栏杆) 15.0m(机动车道) 0.5m(防撞栏杆),总宽34.0m。桥梁设计荷载为汽车-超20级,挂车-120。桥面铺装为80mm沥青混凝土 1mm防水层 80mmC30钢筋混凝土桥面铺装。
本桥主要维修内容为拆除老桥桥面系及上部结构空心板梁,重新浇筑整体式后张法空心板梁,增设板梁橡胶支座,桥台处桥面增设型钢伸缩装置,重做防撞护栏、桥面铺装,更换全桥防眩板设施等。
桥梁主要病害:1、桥台处桥面连续缝构造出现开裂;2、钢筋混凝土空心板梁梁底出现横向裂缝;3、油毛毡支座腐烂失效;4、台帽顶缘混凝土小面积局部压碎。
主要工程材料:用425及以上的硅酸盐水泥和普通硅酸盐水泥,并应采用低碱含量的水泥以克服碱骨料反应。普通钢筋:采用HPB300钢筋和HRB400钢筋。防水层采用聚合物改性沥青PB(II)型防水涂。预应力钢绞线采用Φs15.20高强度低松弛钢绞线(标准强度1860MPa)。主桥纵向预应力束采用OVM15-3、OVM15-6锚具。预应力钢束管道灌浆建议采用真空灌浆工艺,灌浆料强度不低于40MPa。
……共计21张,设计于2014年

桥台横断面

板梁平面配筋图

钢束大样图

桥台背墙维修设计图

台后搭板构造配筋图

防撞栏杆(有电缆槽)构造图

13m整体现浇预应力混凝土空心板钢筋材料用量表(每片)

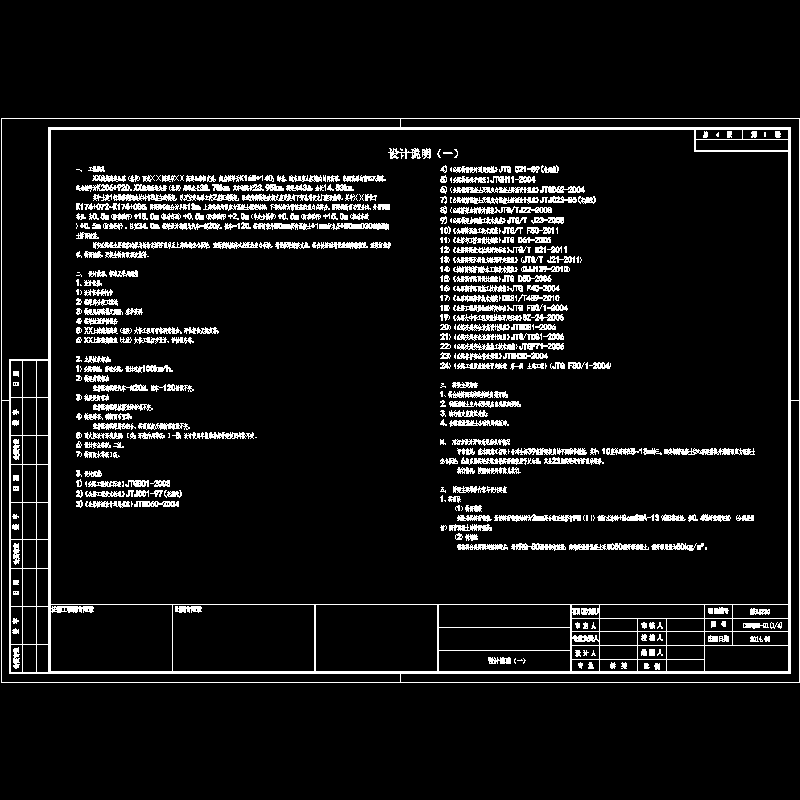

c01q06-01(1_4)设计说明(一).dwg
c01q06-01(1_4)设计说明(一).dwg

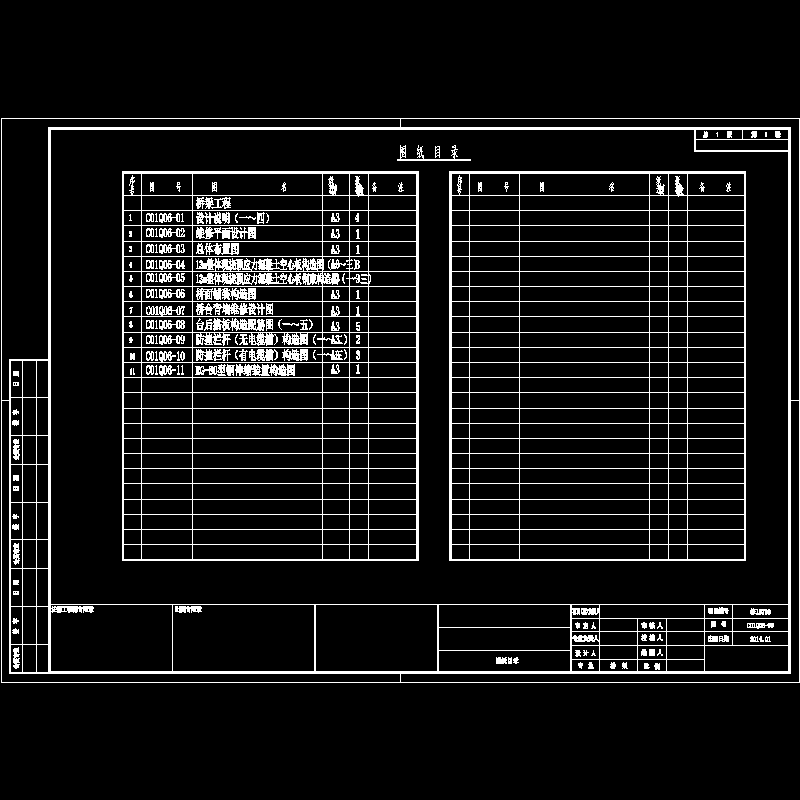

c01q06-00图纸目录.dwg
c01q06-00图纸目录.dwg

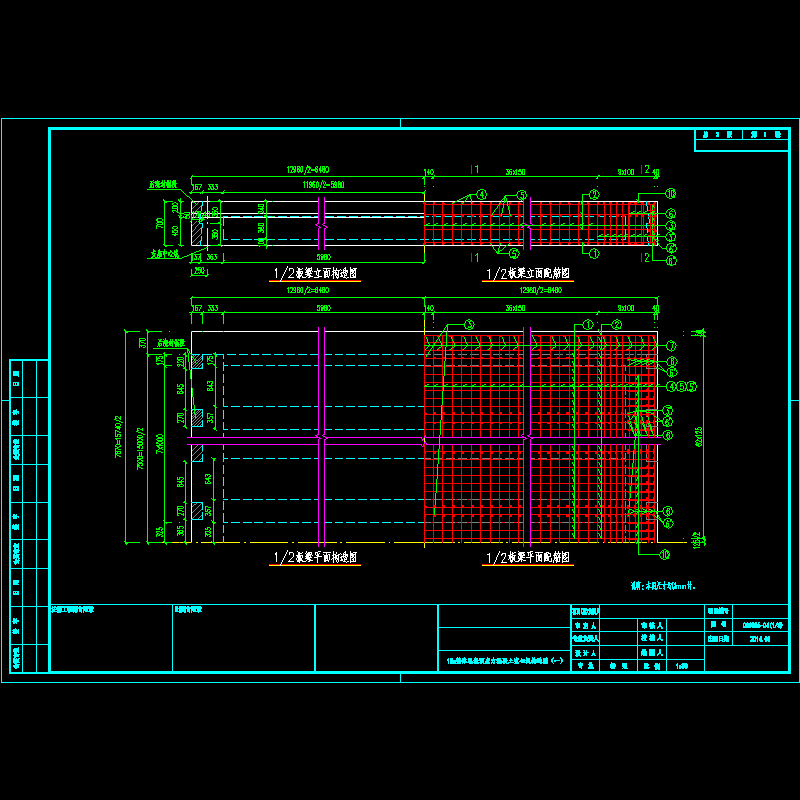

c01q06-04(1_3)13m整体现浇预应力混凝土空心板构造图(一).dwg
c01q06-04(1_3)13m整体现浇预应力混凝土空心板构造图(一).dwg

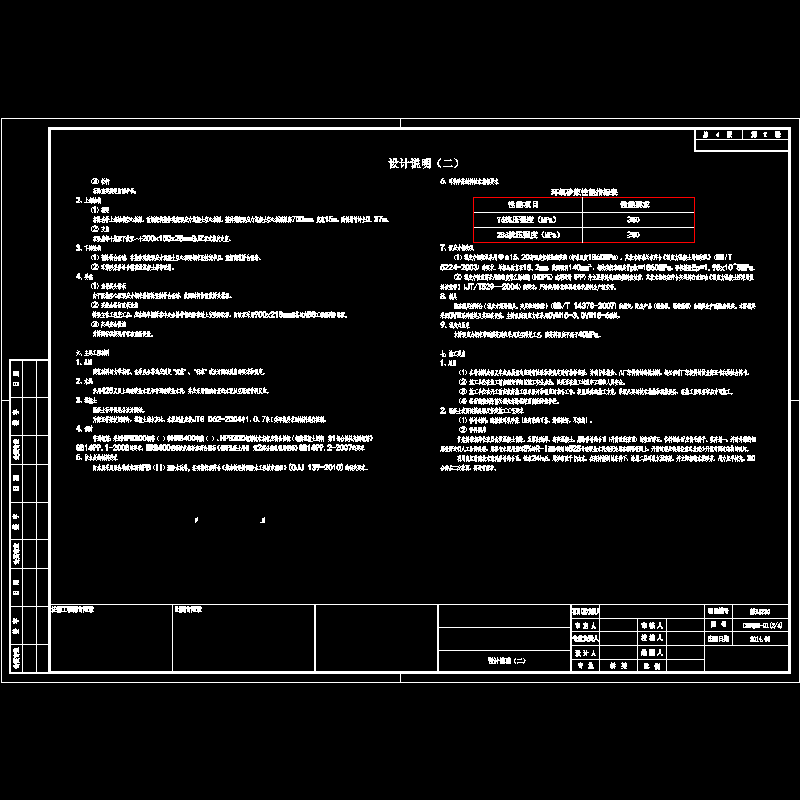

c01q06-01(2_4)设计说明(二).dwg
c01q06-01(2_4)设计说明(二).dwg

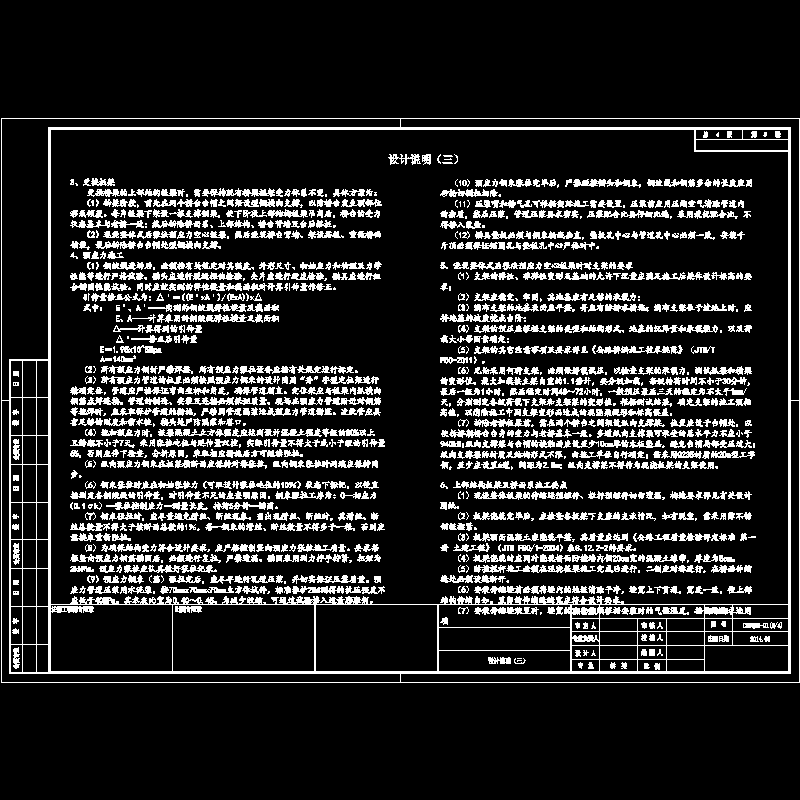

c01q06-01(3_4)设计说明(三).dwg
c01q06-01(3_4)设计说明(三).dwg

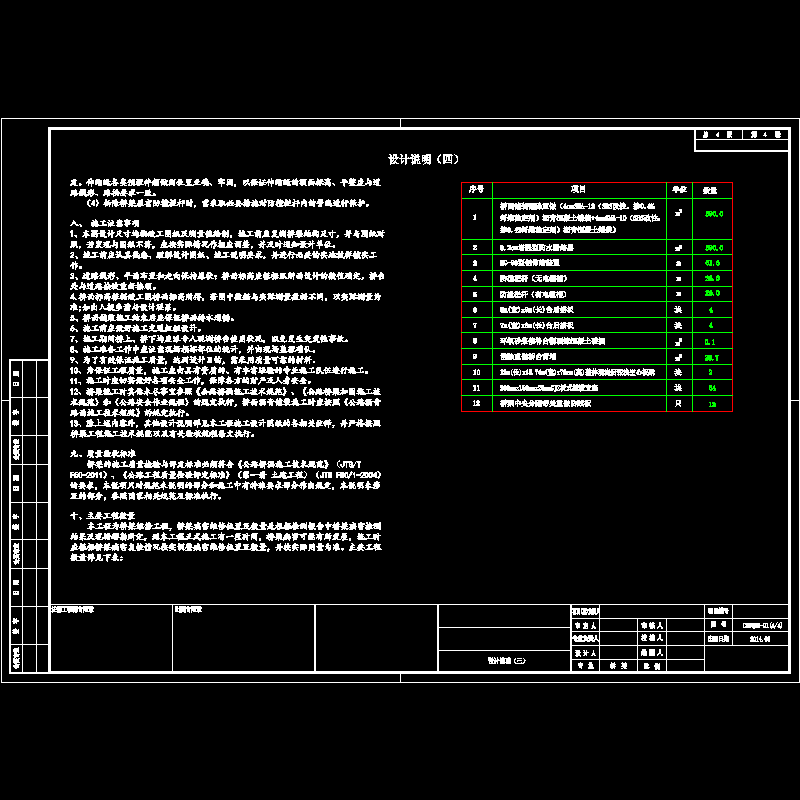

c01q06-01(4_4)设计说明(四).dwg
c01q06-01(4_4)设计说明(四).dwg
c01q06-02桥维修平面设计图.dwg
c01q06-02桥维修平面设计图.dwg
c01q06-03总体布置图.dwg
c01q06-03总体布置图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 22:08:50上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecw12s2wc2ffcfw2.rar

3.07 MB

下载  售价: 100 积分    赚积分
