[CAD]市政道路桥梁人行过街通道集水坑排水系统图纸.dwg

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计依据：《室外排水设计规范》（GB50014-2006）（2011年版）。 　　过街通道的排水通过截水沟及集水井（1500(B)×1500(L)×1500(H)）收集后用潜水泵排至附近河道。雨水提升排水泵型号:Q=100m/h H=15m N=7.5Kw。根据集水井液位自动控制潜水泵启停，高水位时两泵同时启动。雨水排水泵应有不间断动力供应。坡道处的雨水设计重现期取50年，降雨历时5min最大暴雨强度q=910L/s.ha。 　　埋地管和压力排水管道：采用内外壁热镀锌钢管。连接方式采用法兰连接或焊接,不同管径连接采用异径管。阀门:所有室内DN50及以下阀门采用铜质截止阀或球阀,大于DN50阀门采用蜗轮驱动碟阀,球墨铸铁阀体,不锈钢阀板及阀杆;压力为1.60MPa;压力排水管在排入河道处设拍门，以防止河水倒灌。 　　……共计1张，设计于2013年

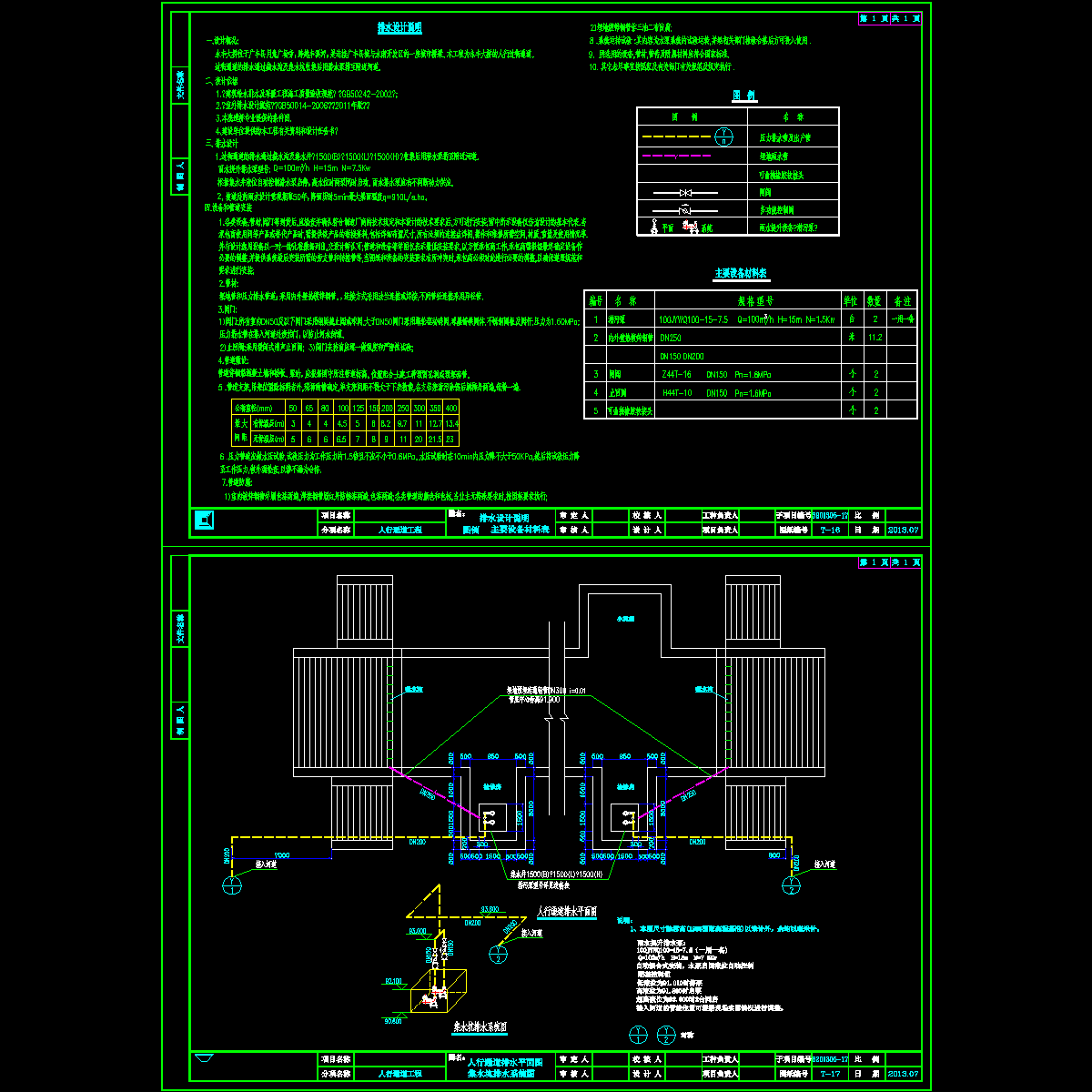

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
