该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：29486平方米
-
建筑地上层数：11层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：46张
-
设计年代：近代
-
地下室用途：人防,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
-
供水设备：水泵站
-
供水方式：市政供水,变频供水,分区供水
-
供水分区：两区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：5,25
-
特殊系统：太阳能热水系统,气体消防
-
大样节点：水箱,气体灭火,卫生间,集水坑
-
热水供应方式：集中热水供应
-
项目所在地：湖北
附件详情
-
资料目录
-
设计总说明
-
给水系统原理图
-
排水系统原理图一
-
负二层消火栓系统原理图
-
负一层至屋顶层消火栓系统原理图
-
喷淋系统原理图
-
负二层消火栓及给排水管道平面图
-
负一层消火栓及给排水管道平面图
-
地面层消火栓及给排水管道平面图
-
一至十一层消火栓及给排水管道平面图
-
屋顶层消火栓及给排水管道平面图
-
太阳能热水系统运行原理图
-
一至十一层喷淋管道平面图
-
生活及消防水泵房
平面布置图
-
集水井排水系统原理图
-
配电间气体灭火图
-
发电机房配电间气体灭火图
-
卫生间大样图
附件详情
项目概要：本项目位湖北，规划总占地面积13998.33平方米，建筑占地面积2472.96平方米。总建筑面积29486.74m2，其中地上建筑面积18497.70平方米，地下室建筑面积10989.04平方米。本建筑设有二层地下室，三层裙房和八层塔楼。该建筑属一类高层建筑，建筑耐火等级为一级。建筑高度49.20米。本套图设计内容该工程室内给排水及消防工程。
设计范围：给水系统 热水系统 排水系统 消火栓系统 自动喷淋系统 气体灭火系统
，共计46张图纸

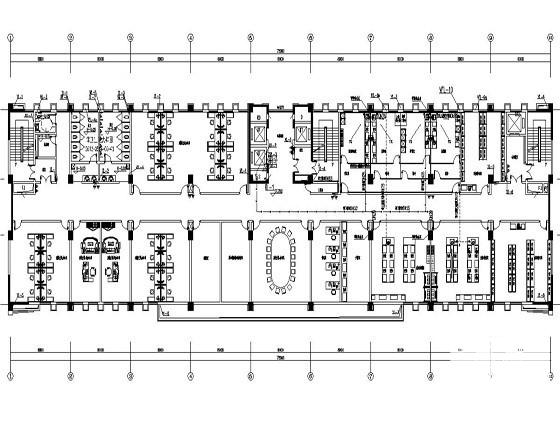

四层给排水管道平面图

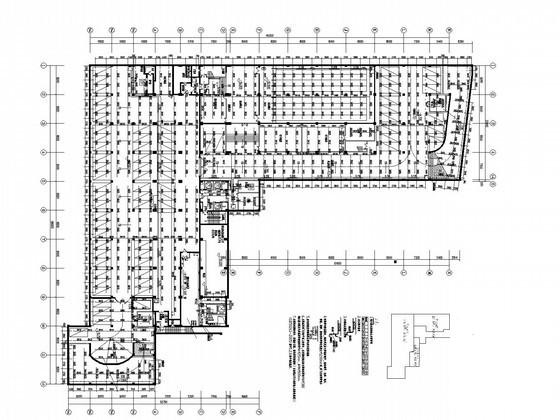

九层喷淋平面图

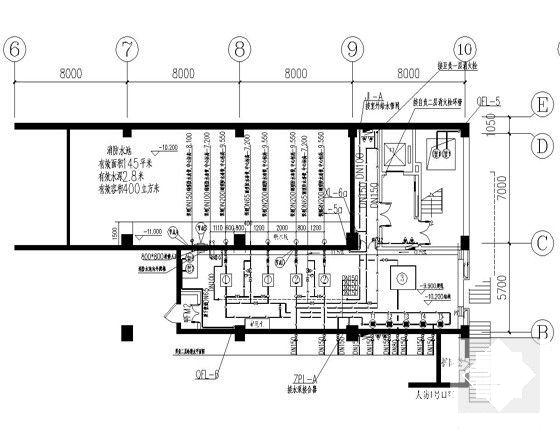

水泵房管道布置平面图

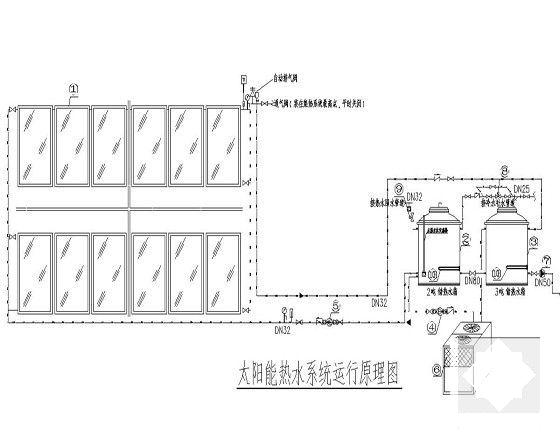

太阳能系统原理图

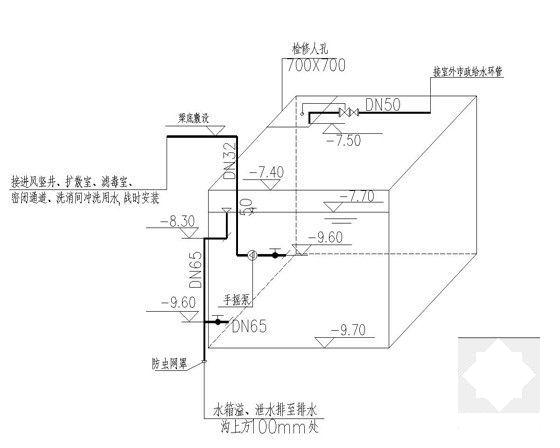

水箱系统图
负一层至屋顶层消火栓系统原理图
排水系统原理图
排水系统原理图
给水系统原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
