[CAD]250米钢结构人行悬索桥设计施工图纸.dwg

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【主要工程技术指标】 　　主要工程技术指标 　　设计人群荷载3.5KN/平米。 　　桥面净宽B=2.5米，建筑宽度3.44米。 　　跨径L=250米，矢高f=25米，矢跨比为1/10。 　　【主要材料】 　　主索及抗风索采用Φ42（7X19）高强度镀锌钢丝绳，钢丝抗拉强度δp≥1600Mpa，吊索采用Φ19高强度镀锌钢丝绳，桥面系采用A3型钢。锚具、锚杆等参见有关的施工图说明。 　　2、锚碇台与桥墩、索塔采用C25混凝土。索墩采用C30混凝土。扩大基础采用C20片石混凝土。 　　【关于施工工艺】 　　1、桥系各个组成部分都有较高的精度要求，各组件的预制加工与安装要…… 　　2、主索高强钢丝绳须采用镀锌的才可保证其耐久性，并按…… 　　3、桥面系桥面各点标高应尽可能符合设计标高…… 　　4、钢件焊缝三级，油漆二底二面。 　　5、锚碇台前缘土壤层须保持原状土壤，巨大的主索拉力需要依赖…… 　　6、锚碇台台后填土采用砂性土壤或砂砾填筑。 　　7、其它方面技术操作，可参照交通部颁发的施工技术规范进行。 　　…… 　　共计37张

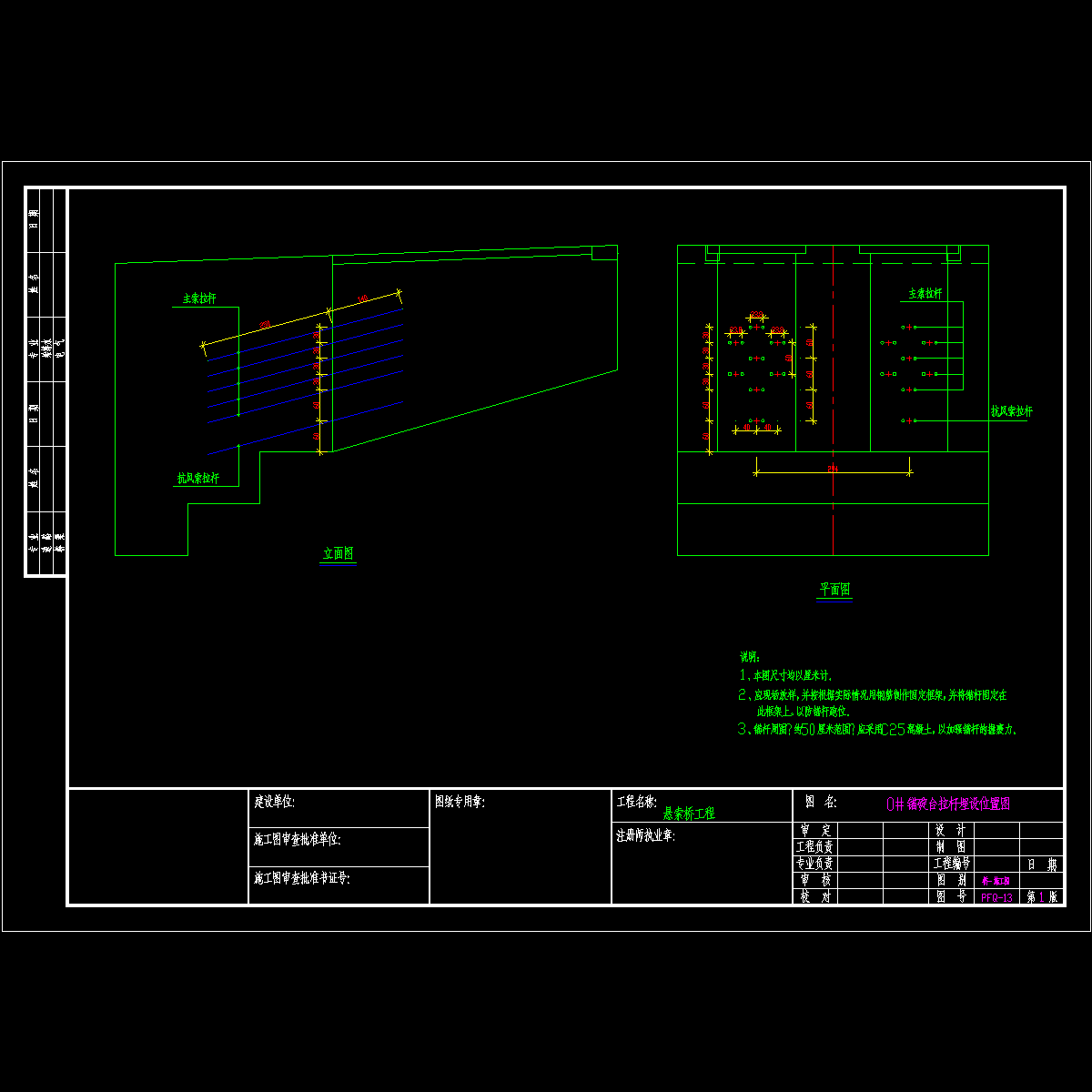

0#锚碇台拉杆埋设位置图.dwg

0#锚碇台构造图.dwg

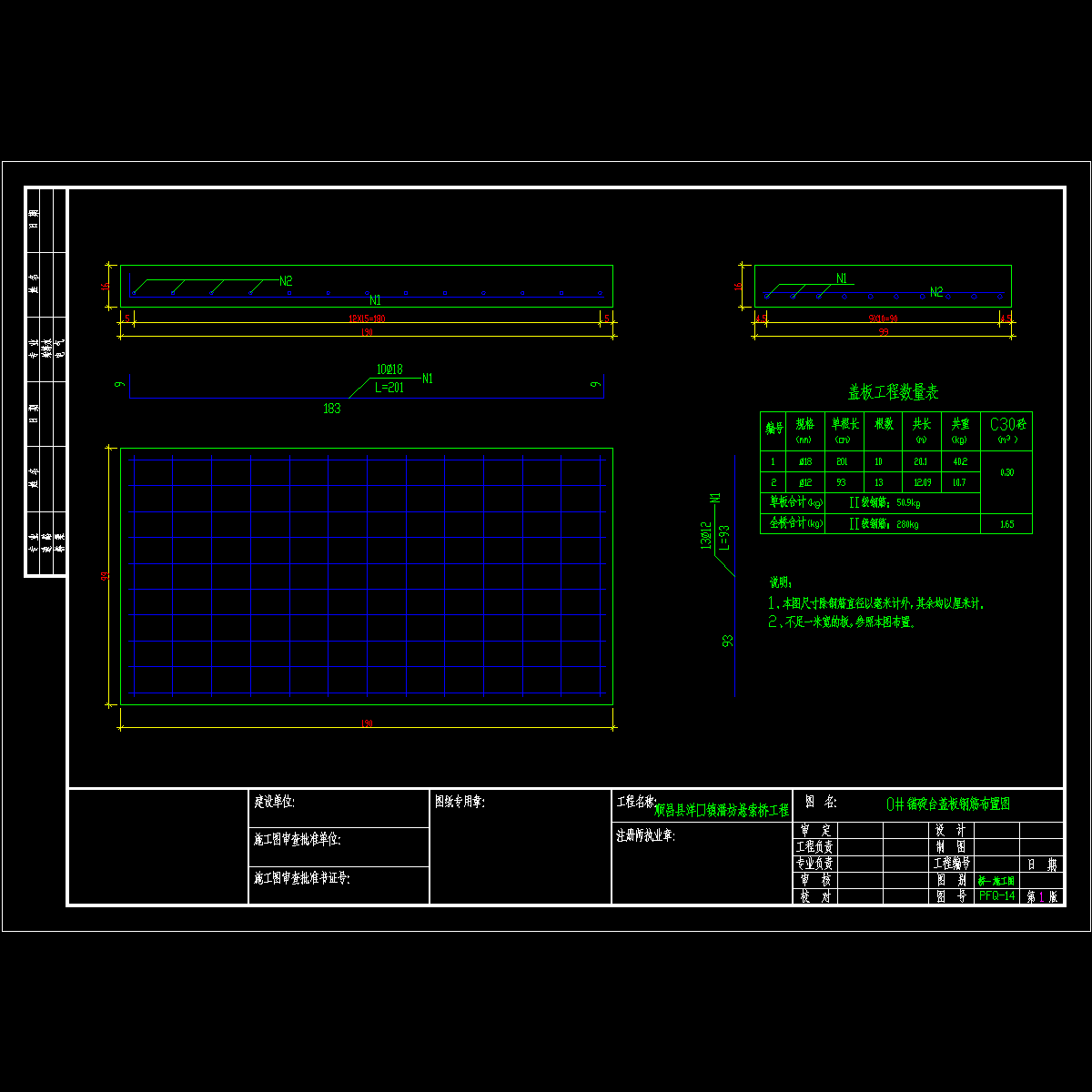

0#锚碇台盖板钢筋布置图.dwg

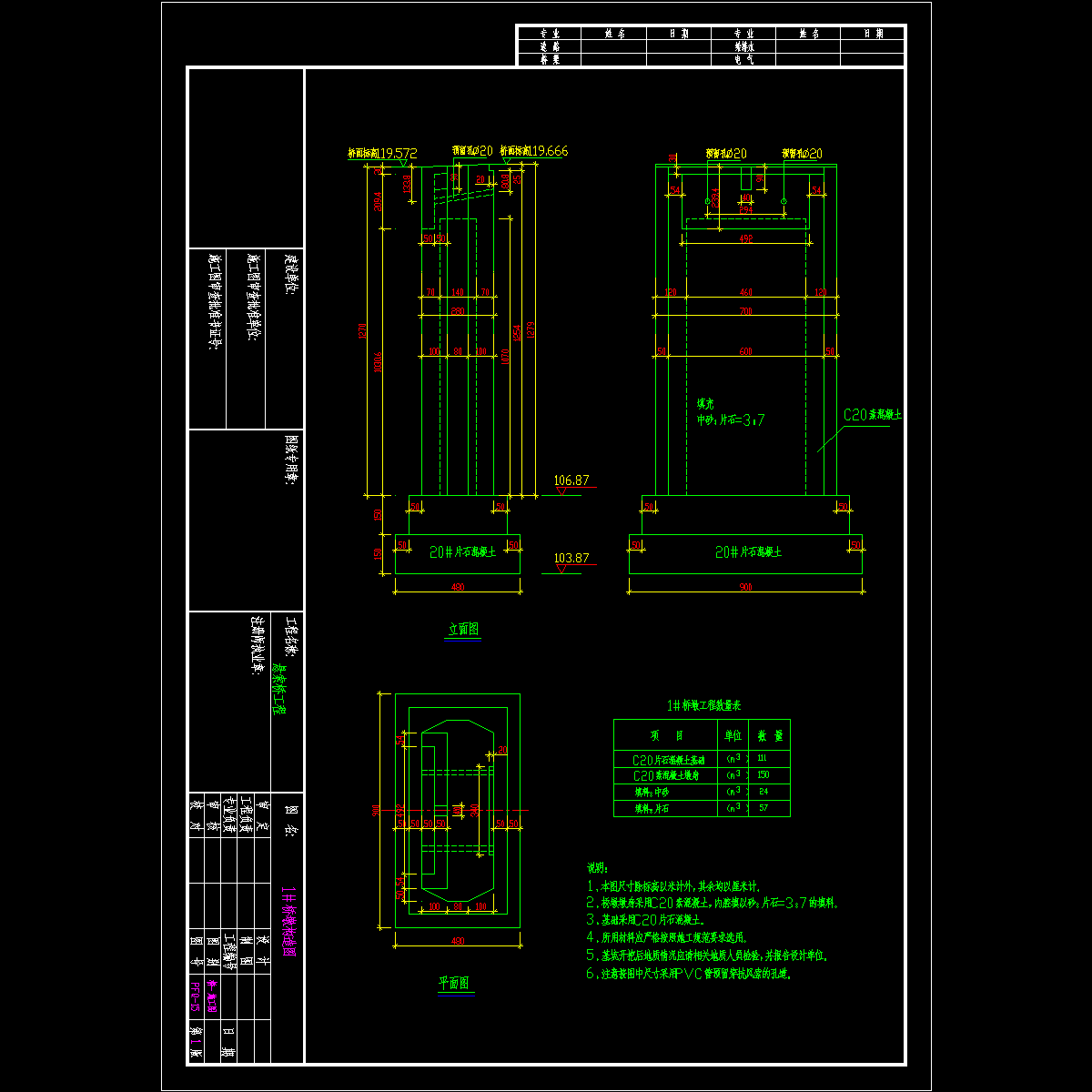

1#桥墩构造图.dwg

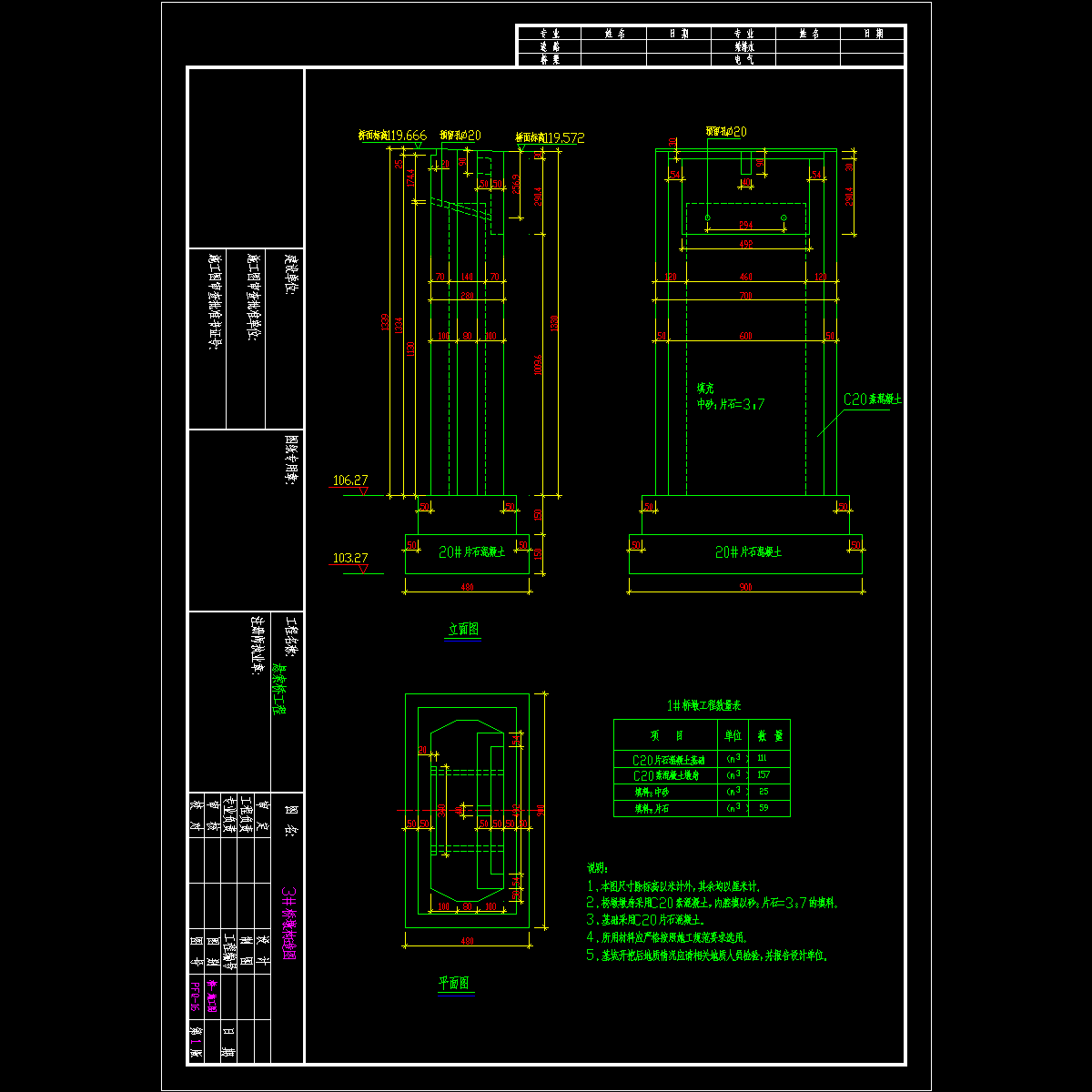

3#桥墩构造图.dwg

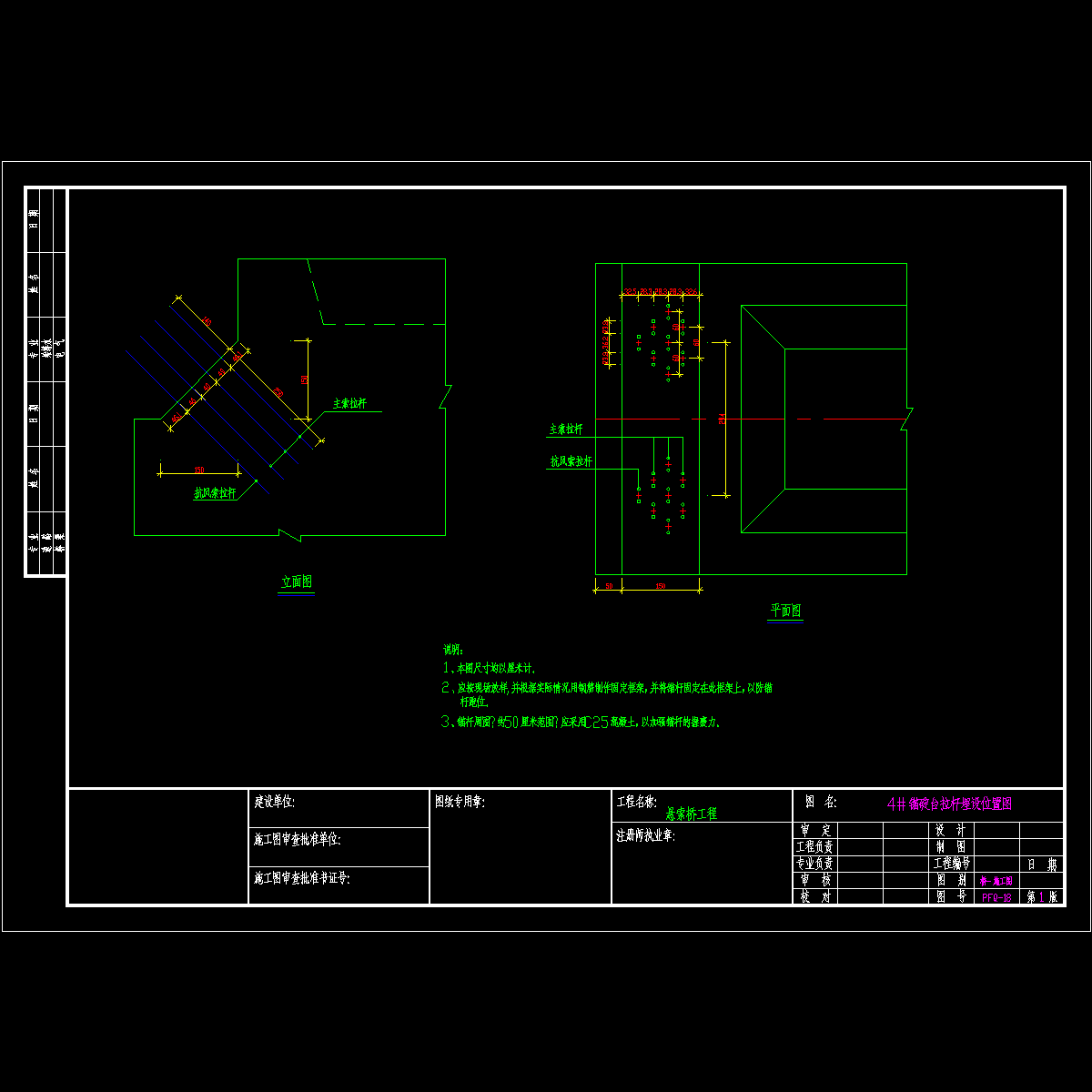

4#锚碇台拉杆埋设位置图.dwg

4#锚碇台构造图.dwg

吊杆明细表.dwg

国道台桁架设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
