钢结构人行天桥设计CAD施工图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架,桁架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

某钢结构人行天桥设计图
该资料为:某钢结构人行天桥设计图
该资料包含:
结构设计总说明、桩基础,承台平面布置图、桩基础,承台详图、预埋锚栓平面布置图、钢柱,柱间支撑平面布置图、钢柱,二层钢梁平面布置图、楼梯板,9.400板平面布置图、屋面梁,水平支撑平面布置图、屋面檩条,拉条 平面布置图 、墙檩,拉条立面布置图、楼梯侧立面布置图共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

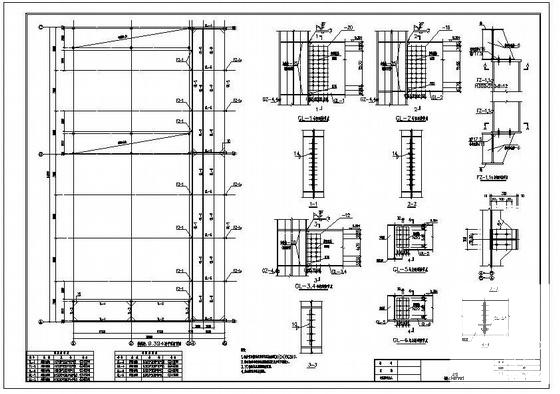

  • 人行天桥设计施工图 - 1
    人行天桥设计施工图 - 1

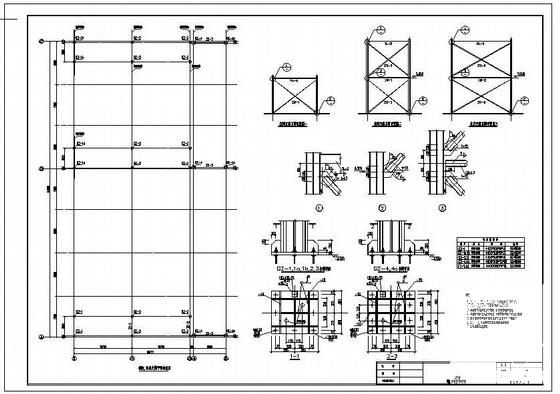

  • 人行天桥设计施工图 - 2
    人行天桥设计施工图 - 2

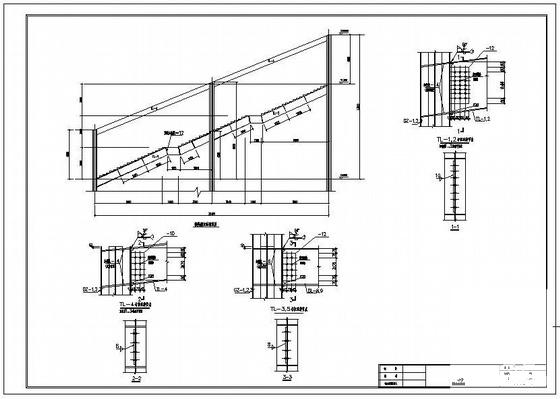

  • 人行天桥设计施工图 - 3
    人行天桥设计施工图 - 3

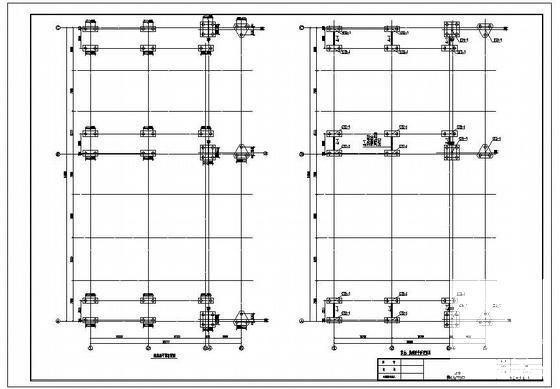

  • 人行天桥设计施工图 - 4
    人行天桥设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
