主桥结构设计 主桥为单拱塔双索面自锚式钢筋混凝土悬索桥，跨径组成为18m 38m＋66m＋18m，主跨66米，边跨38米，两侧锚跨均为18米，全长140米。 施工图设计中，根据初步设计的计算结果，对主桥结构进行了优化，主梁梁高由1.5m改为1.2米，吊杆截面进行了减小。优化以后主桥结构如下： 拱塔全高36.75m，桥上塔高26.75m，塔身为箱形截面，主墩、塔、梁固结，次边墩上均设板式橡胶支座。主梁截面为肋板式截面，在有吊杆位置设有横隔板以增强主梁刚度，主梁高1.2m，桥下净空为≥5.5m，塔下横梁梁顶结构标高为157.442m。 桥梁线形：桥梁纵坡为（正负）2.0%，变坡点位于桥面主塔下横梁处，设置R=2000m竖曲线，主梁线型与竖曲线吻合；桥面横坡为1.0%，铺装找坡。 4.1 塔、梁构造 主桥为单塔自锚式悬索桥，由钢筋砼主塔（上、下横梁处配预应力钢筋），钢筋砼肋板式桥面（横隔内配预应力钢筋），主缆和吊杆组成。 主塔：桥面以上主塔为2.0×1.5m箱型截面，顺桥向2.0m，横桥向1.5m，壁厚40cm；桥面以下为变截面，根部尺寸为2.0x3.0米。拱塔全高36.75米，桥面以上塔高26.75m，主缆索鞍位于桥面以上18.50米处，该处设有2.0x1.5m上横梁；桥面处设2.4m（宽）x2.5m（高）下横梁，为塔墩梁固接体系。 主梁结构：主跨和边跨主梁为双肋式梁板结构，主梁肋为矩形截面，1.20x1.20m，桥面中心处设一道小纵梁，以加强对横隔梁的侧向约束。 桥面全宽15m，两道肋梁中心距离11.5米，两侧均悬挑人行道板1.05米。主跨和边跨桥面板厚度为20cm，吊索处设横隔梁，横隔梁宽30cm，高1.2米；主塔处设塔下横梁，箱型截面，宽2.4米，高2.5米；主跨缆索锚固处均设边跨中横梁，宽2.5米，高3.0米。主梁肋不配预应力，为钢筋砼结构，仅在主缆锚固跨配置预应力钢束；中横梁、塔下横梁及边跨中横梁亦配置预应力钢束：中横梁内布置2束8φ15.24钢绞线，主塔上横梁内布置4束8φ15.24钢绞线，主塔下横梁内布置4束10φ15.24钢绞线。 两侧锚固跨均为箱梁结构，单箱双室，顶板与底板板厚25cm，边腹板及中腹板宽50 cm，靠近支座处腹板加宽。边墩处设端横梁。

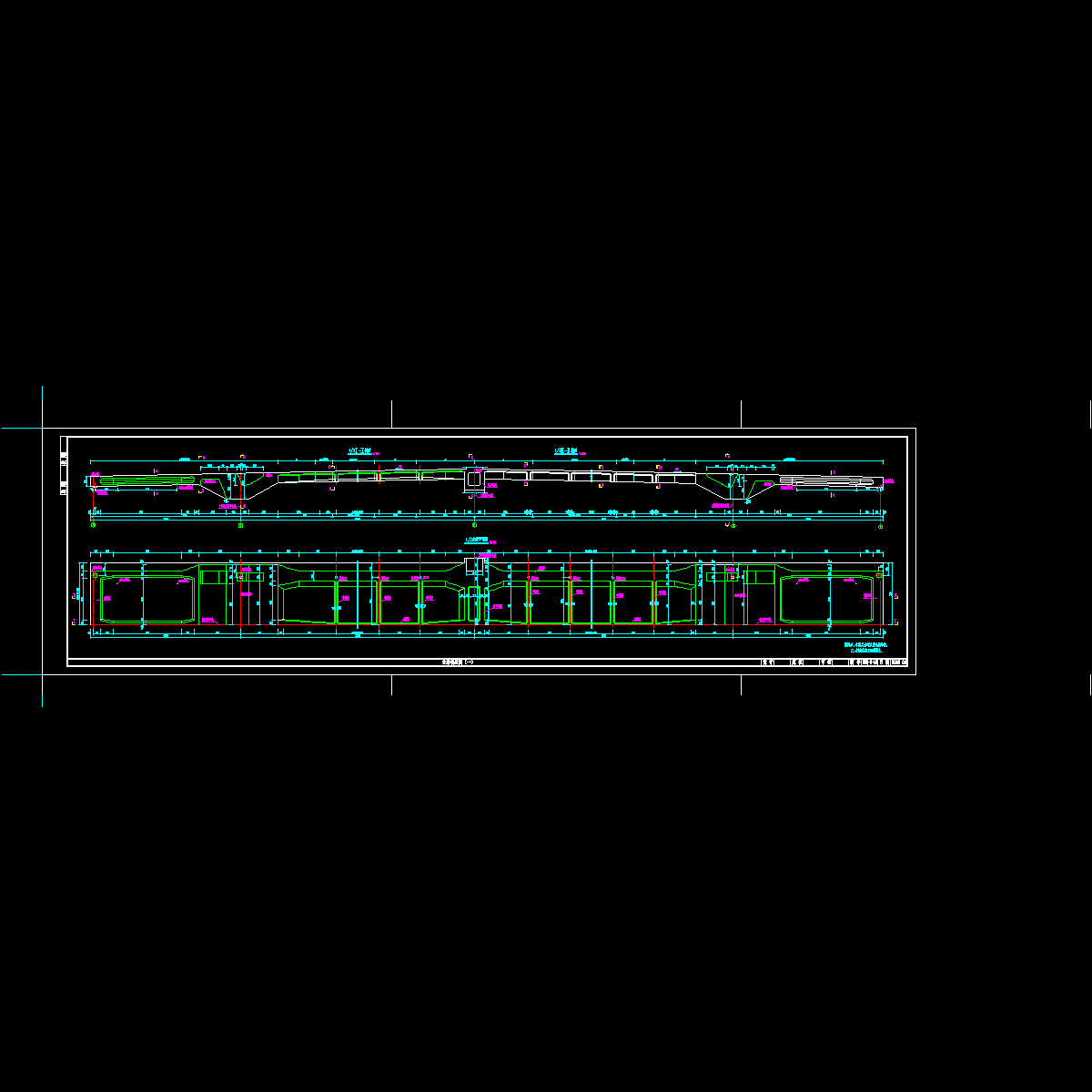

xsq-s-10(主梁构造图（一）)-jc.dwg

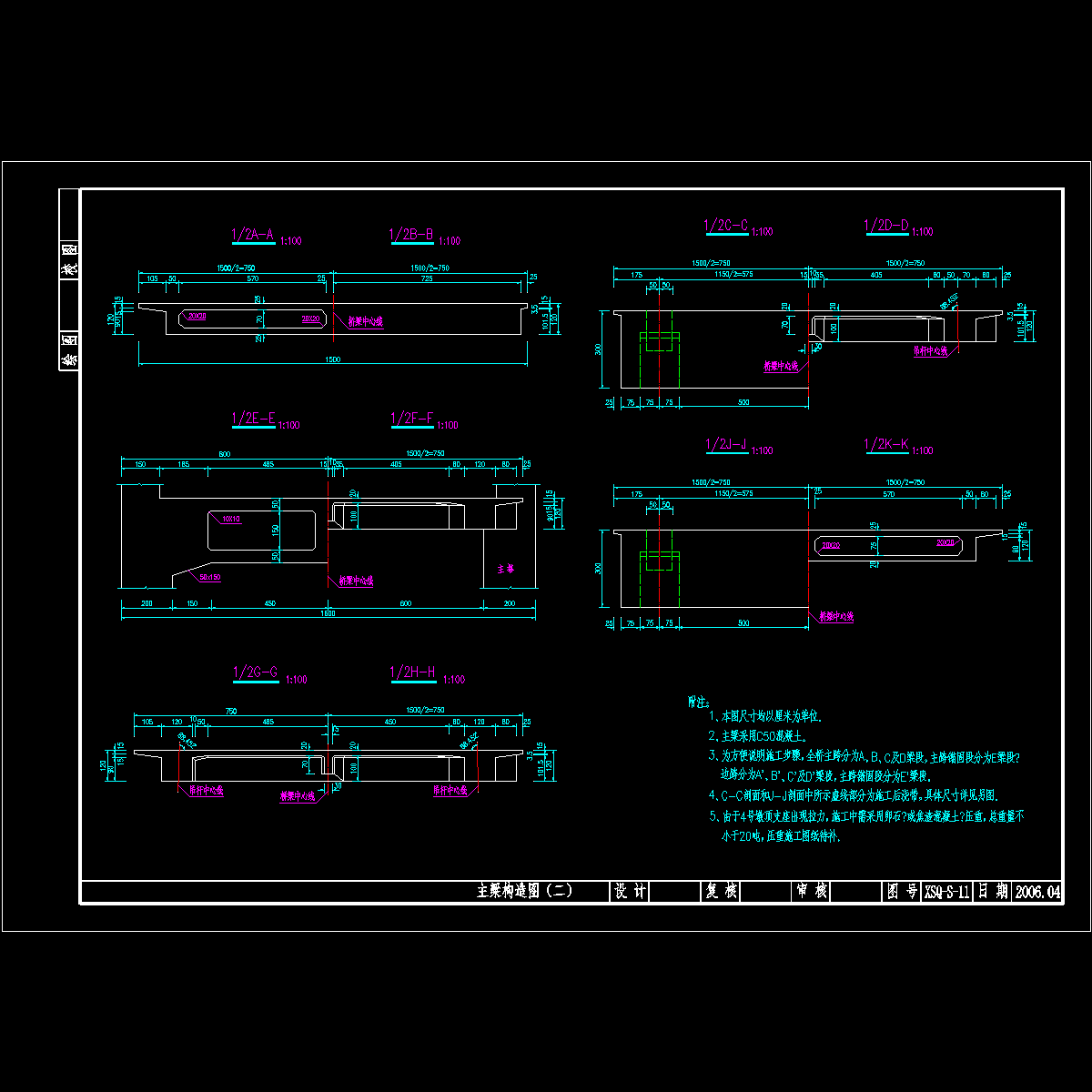

xsq-s-11(主梁构造图(二)).dwg

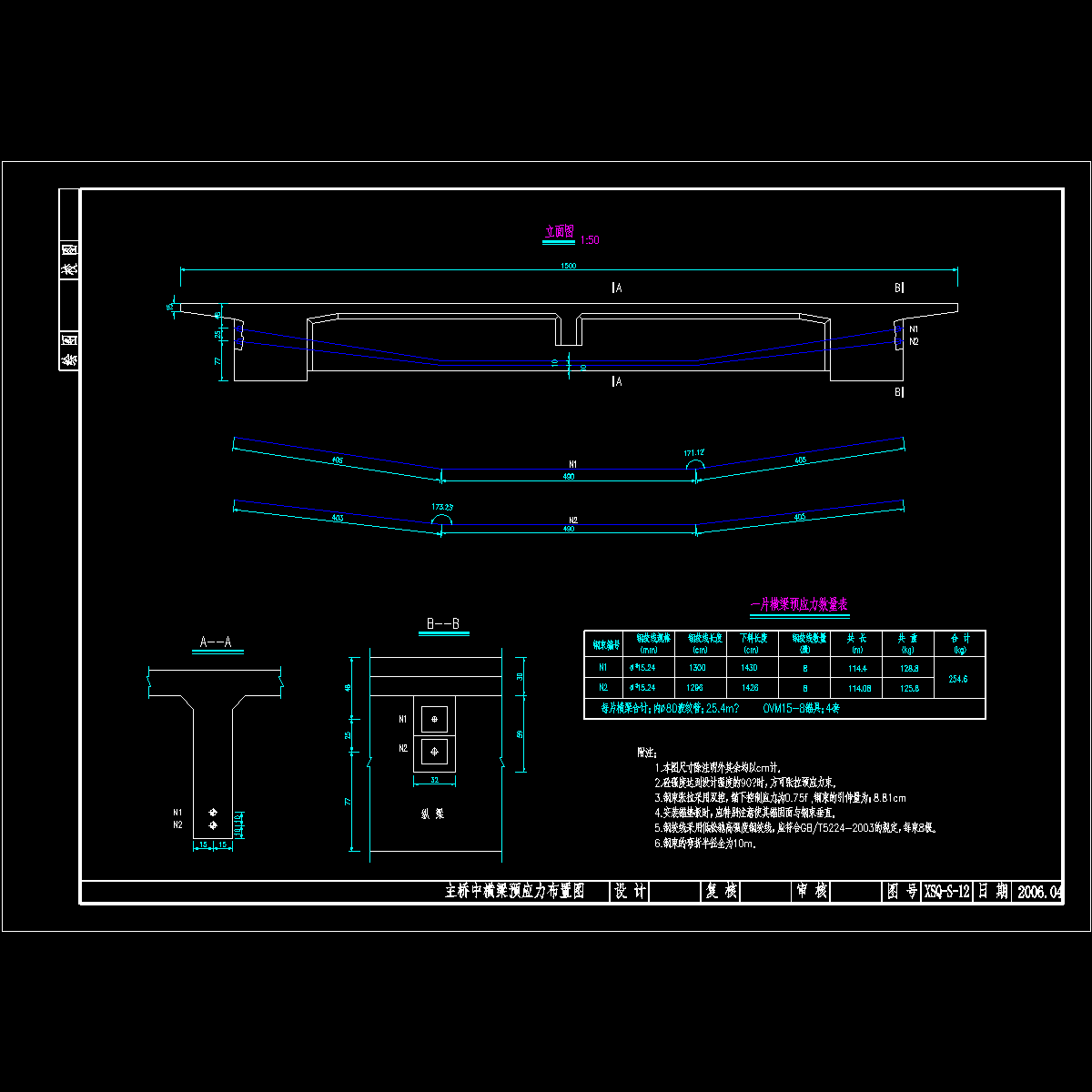

xsq-s-12(中横梁预应力束布置).dwg

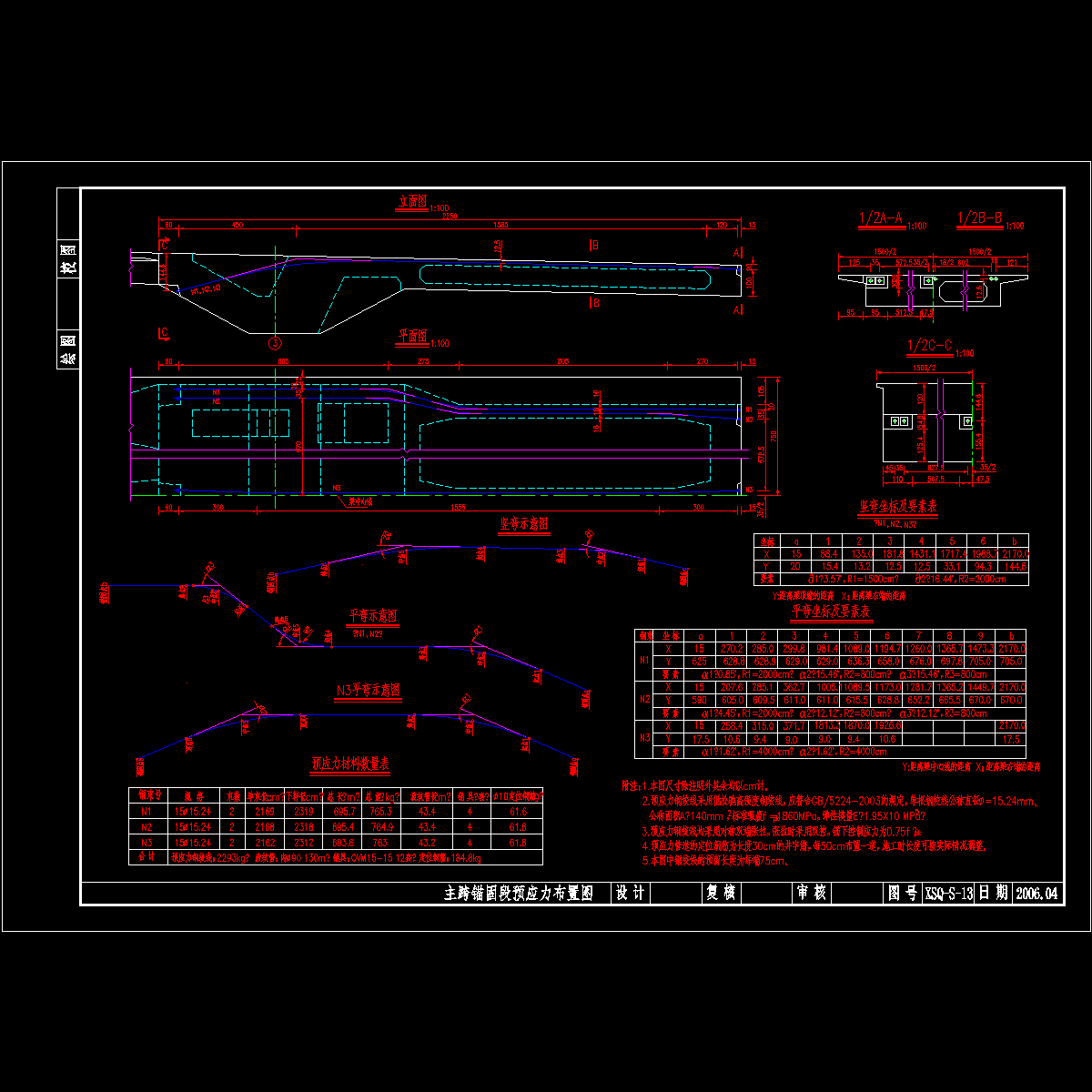

xsq-s-13(主跨锚固段预应力布置图).dwg

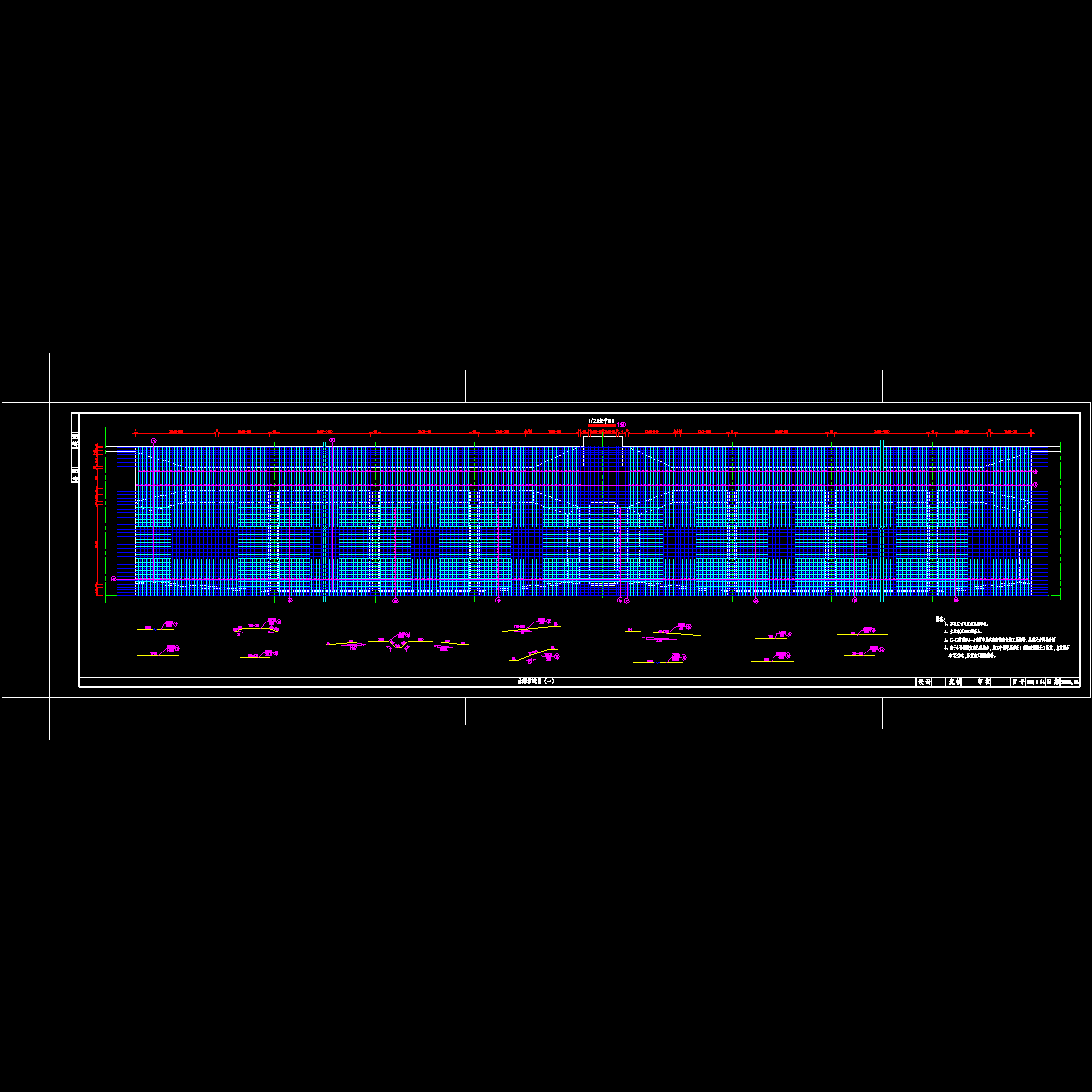

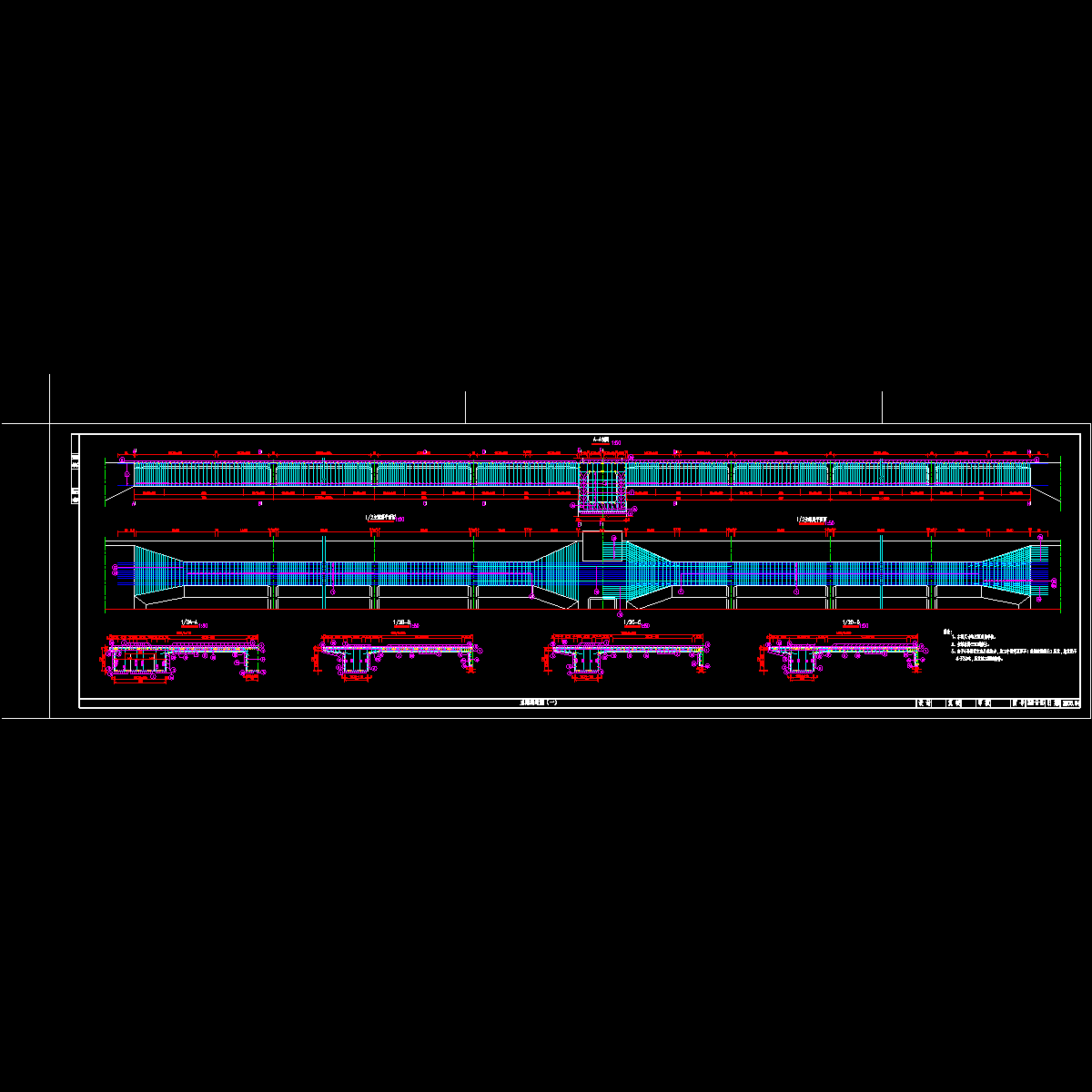

xsq-s-14(主梁配筋图1)-jc.dwg
xsq-s-15(主梁配筋图2)-jc.dwg
xsq-s-16(主梁配筋图3)-jc.dwg
xsq-s-17(主梁配筋图4).dwg
xsq-s-18(主锚固跨配筋图01)-jc.dwg
xsq-s-19(主锚固跨配筋图02).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
