7孔13钢筋混凝土板桥改造CAD施工图纸设计(桩基础).dwg

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本桥老桥为7孔13m钢筋砼桥，设计荷载：汽车-超20、挂车-120；与路线交角为90°，目前老桥营运状况良好，排水通畅，未发现裂缝、沉降等不良现象，故本次施工图设计予以拓宽利用，考虑到与老桥相配合，拓宽桥梁上部构造亦采用7孔13钢筋砼板，下部结构采用独柱墩、桩基础，U台，扩大基础。…… 　　共20张。 桥型布置图 SSFB80伸缩缝构造图

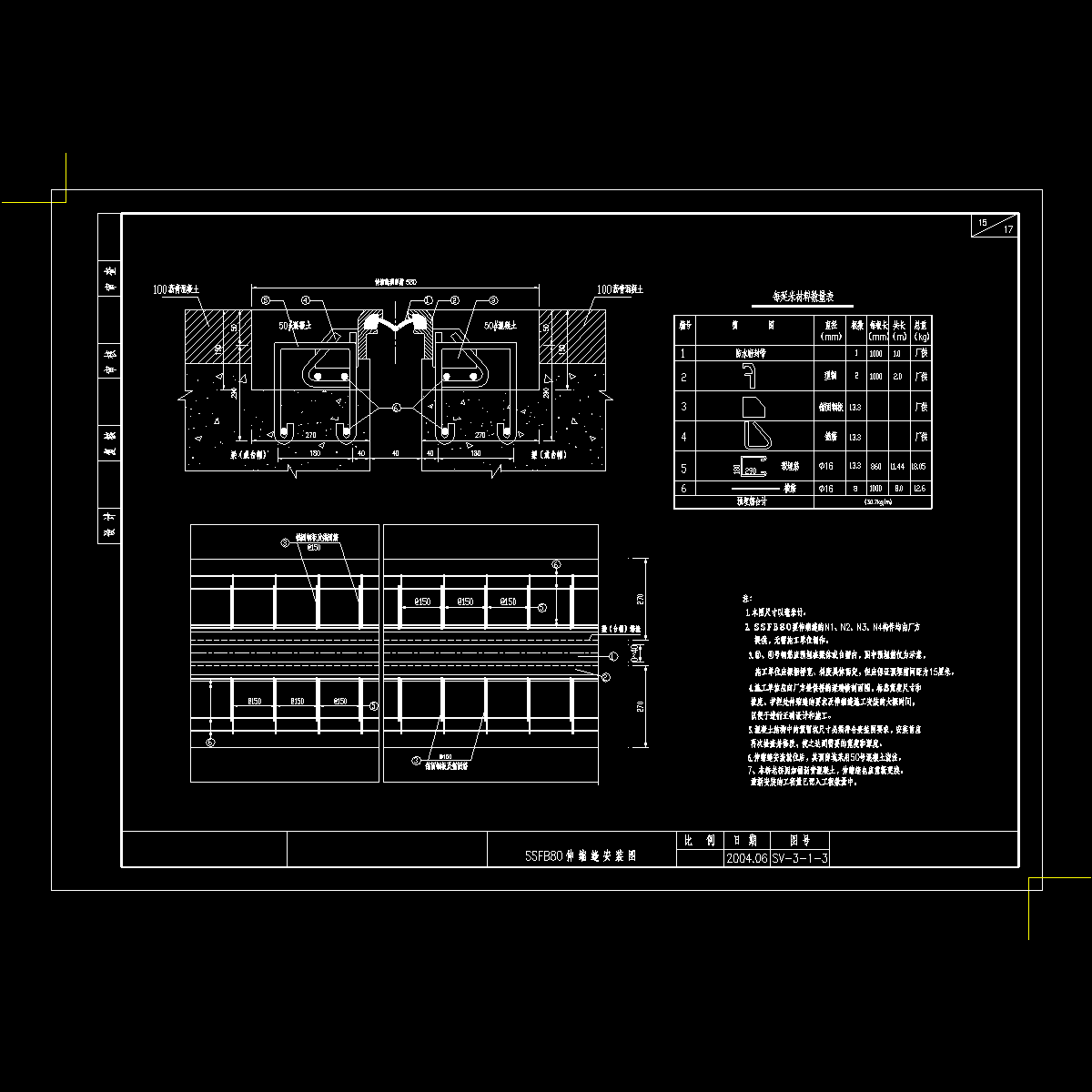

ssfb80伸缩缝.dwg

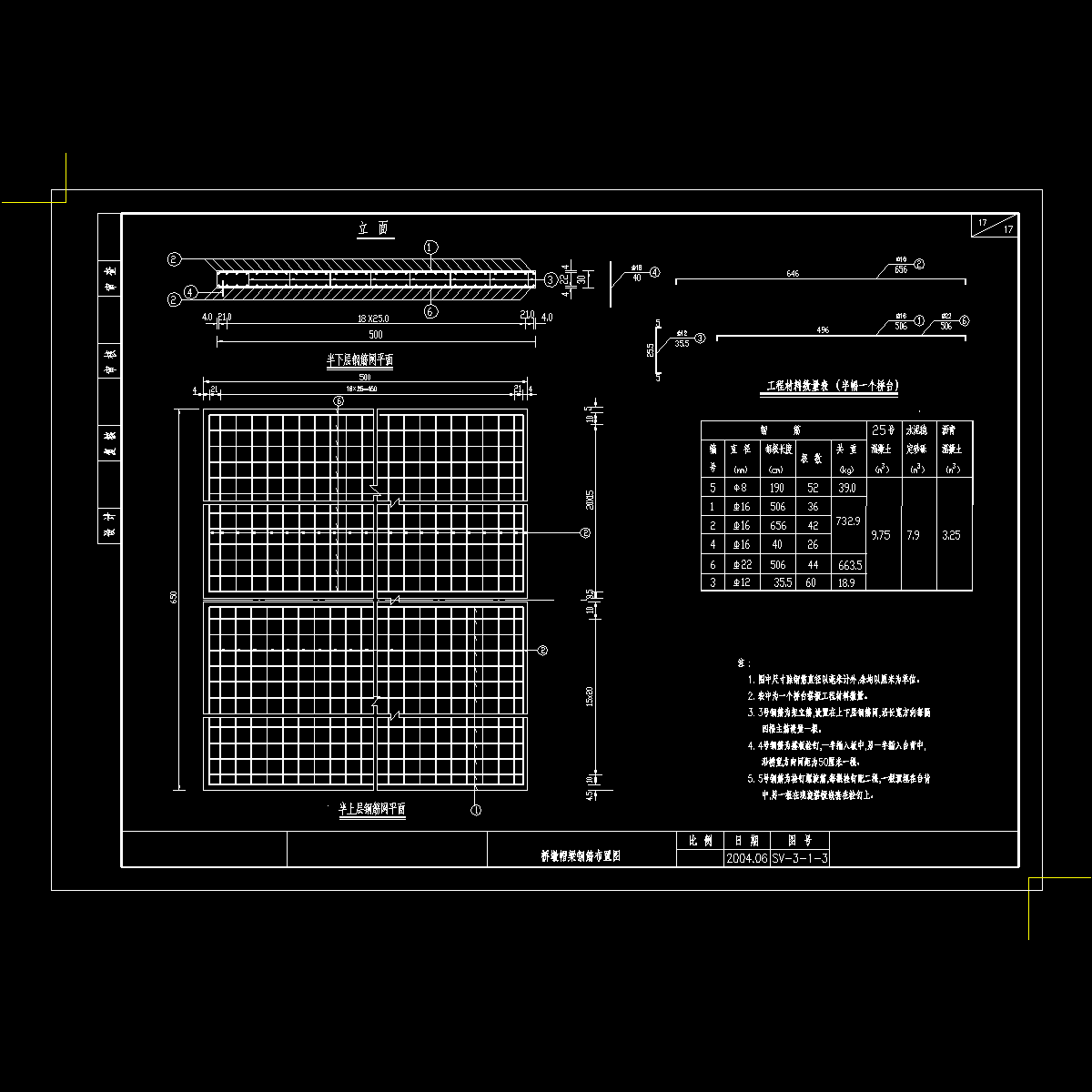

搭板钢筋.dwg

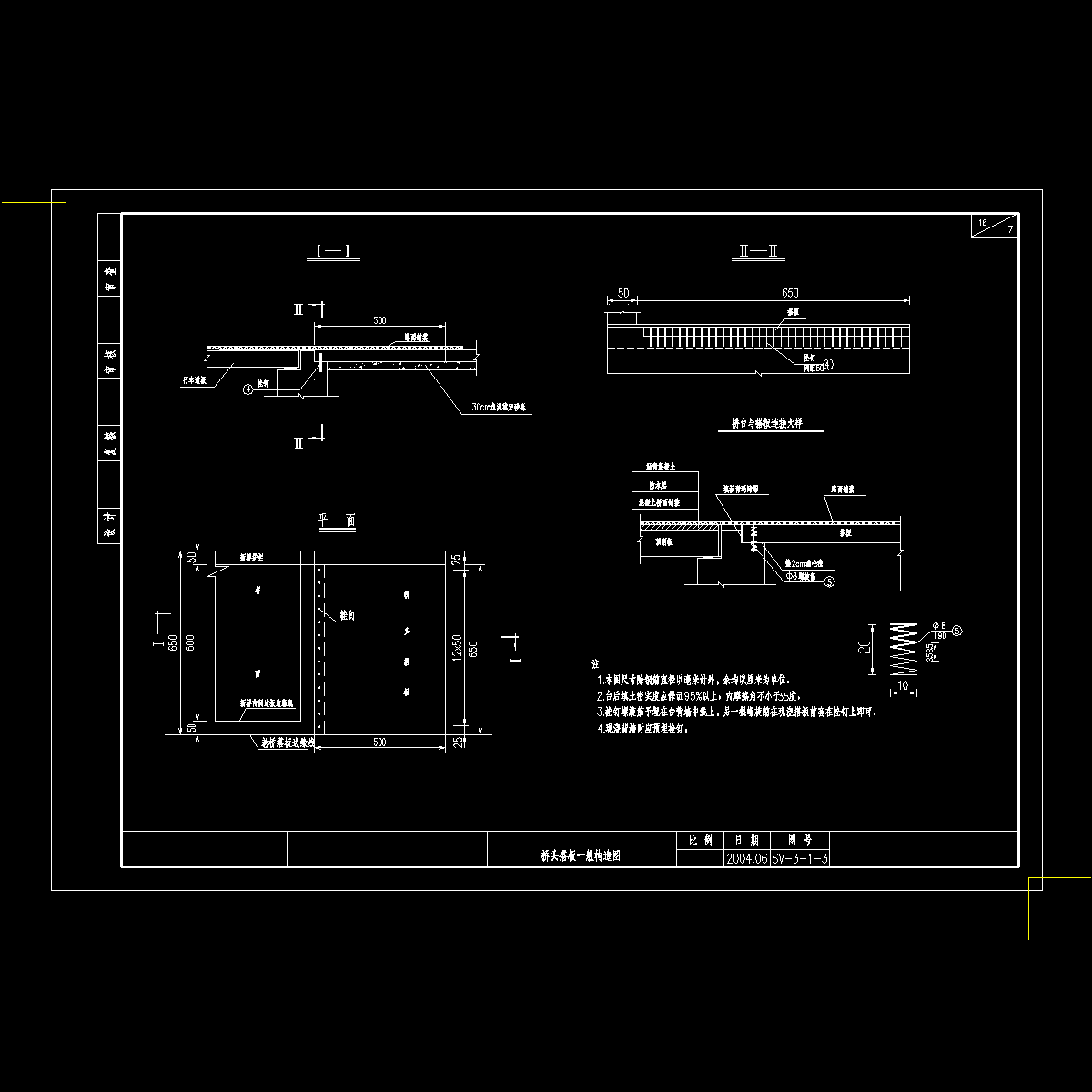

搭板构造图.dwg

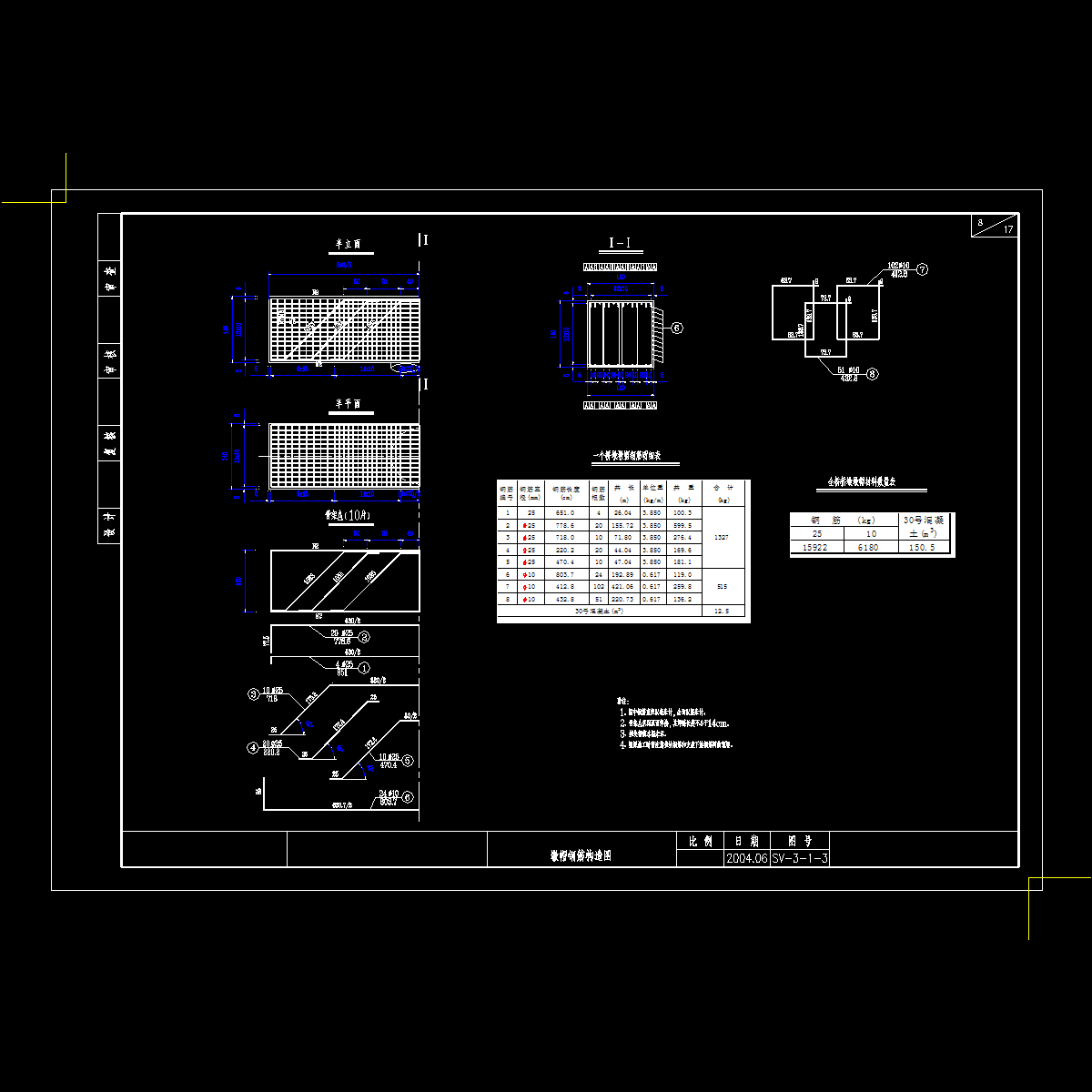

墩帽钢筋.dwg

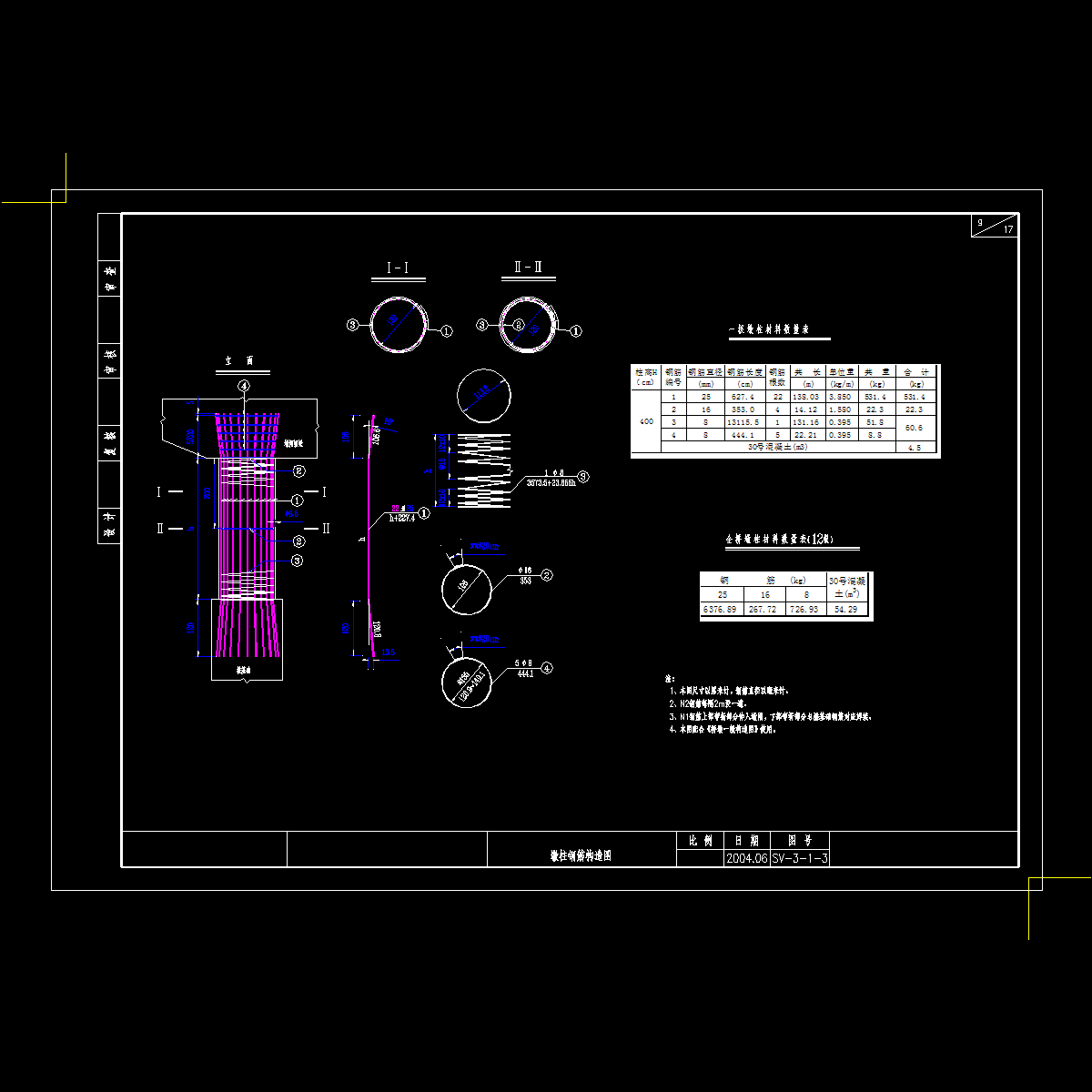

墩柱钢筋.dwg

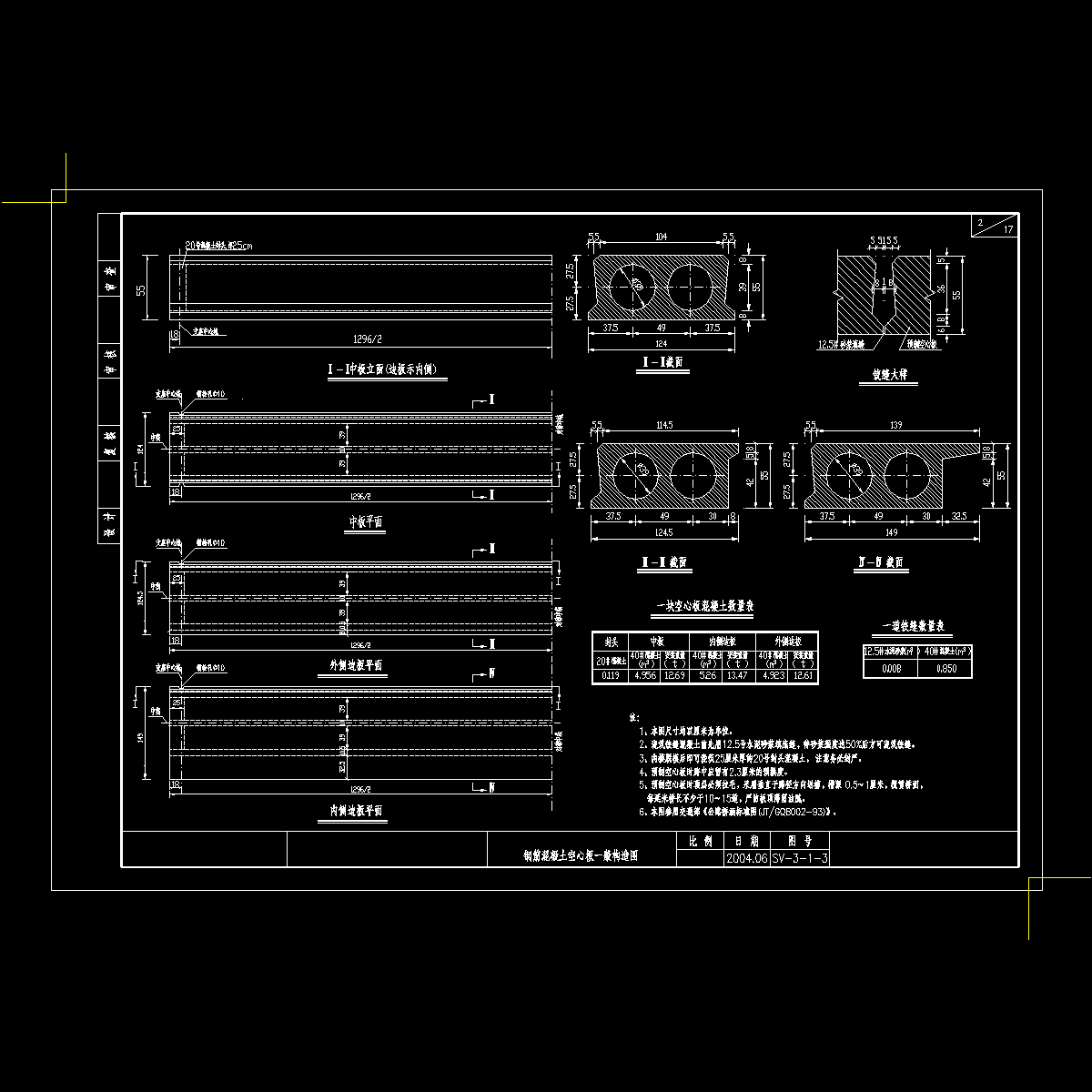

空心板构造图.dwg

空心板配筋图.dwg

锚栓、支座.dwg

桥墩挡块钢筋构造图.dwg

桥墩构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
