单跨13m简支预应力钢筋混凝土空心板桥施工CAD图纸设计（三座桥梁）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 桥梁地理位置图
• 桥梁施工图 设计总说明
• 桥梁桩位坐标图
• 桥梁立面设计图
• 桥梁平面设计图
• 桥梁横断面设计图
• 桥梁桥台一般构造图
• 桥梁桥台耳背墙钢筋图
• 桥梁桥台挡块、垫块钢筋图
• 桥梁桥面系设计图
• 桥梁空心板一般构造图
• 桥梁空心板中板钢筋图
• 桥梁空心板边板钢筋图
• 桥梁伸缩缝构造图
• 桥梁栏杆设计图
• 桥梁台后挡土墙设计图
• 桥梁台后搭板钢筋图
• 桥梁桥台盖梁钢筋图
• 桥梁桥台桩基钢筋图
• 桥梁接坡道路设计图

附件详情

本该资料包含三座桥梁工程施工图设计，均为单跨13m简支预应力钢筋混凝土 空心板桥 。
……
主要技术指标：
桥梁设计安全等级：二级；设计基准期100年；设计使用年限30年。通航要求：无。
地震作用：区块抗震设防烈度为6度，地震动峰值加速度系数为0.05g。桥梁抗震设防分类为丁类；桥梁抗震设计方法为C类。
设计荷载：汽车荷载采用城-B级；人群荷载为4.2kN/。
横坡：人行道为2.0%的向内坡，车行道横坡为1.5%的向外坡。
桥梁断面布置：0.3m栏杆 1.2m人行道 6.5m车行道 1.2m人行道 0.3m栏杆=9.5m。
……
结构设计：
1、总体布置: 本桥为单跨13m简支预应力钢筋混凝土空心板桥。为直线正交桥。
2、上部及附属结构
桥梁上部采用标准跨径先张法预应力钢筋混凝土空心板。板长12.96m，板高0.7m。桥台支座为GYZ 225×35mm板式橡胶支座。车行道桥面铺装层为8cmC40混凝土 2mm防水层 6cm AC-13C细粒式沥青混凝土；人行道采用3cm花岗岩面砖（20×40cm） 2cm厚水泥砂浆结合层 8cm厚人行道板。在桥台背墙及空心板板端间设型钢伸缩缝。
3、下部结构
桥梁下部结构采用桩接盖梁桥台、钻孔灌注桩基础。桩基直径为1.0m，桩长25m。台后沿盖梁设浆砌块石挡土墙。
……

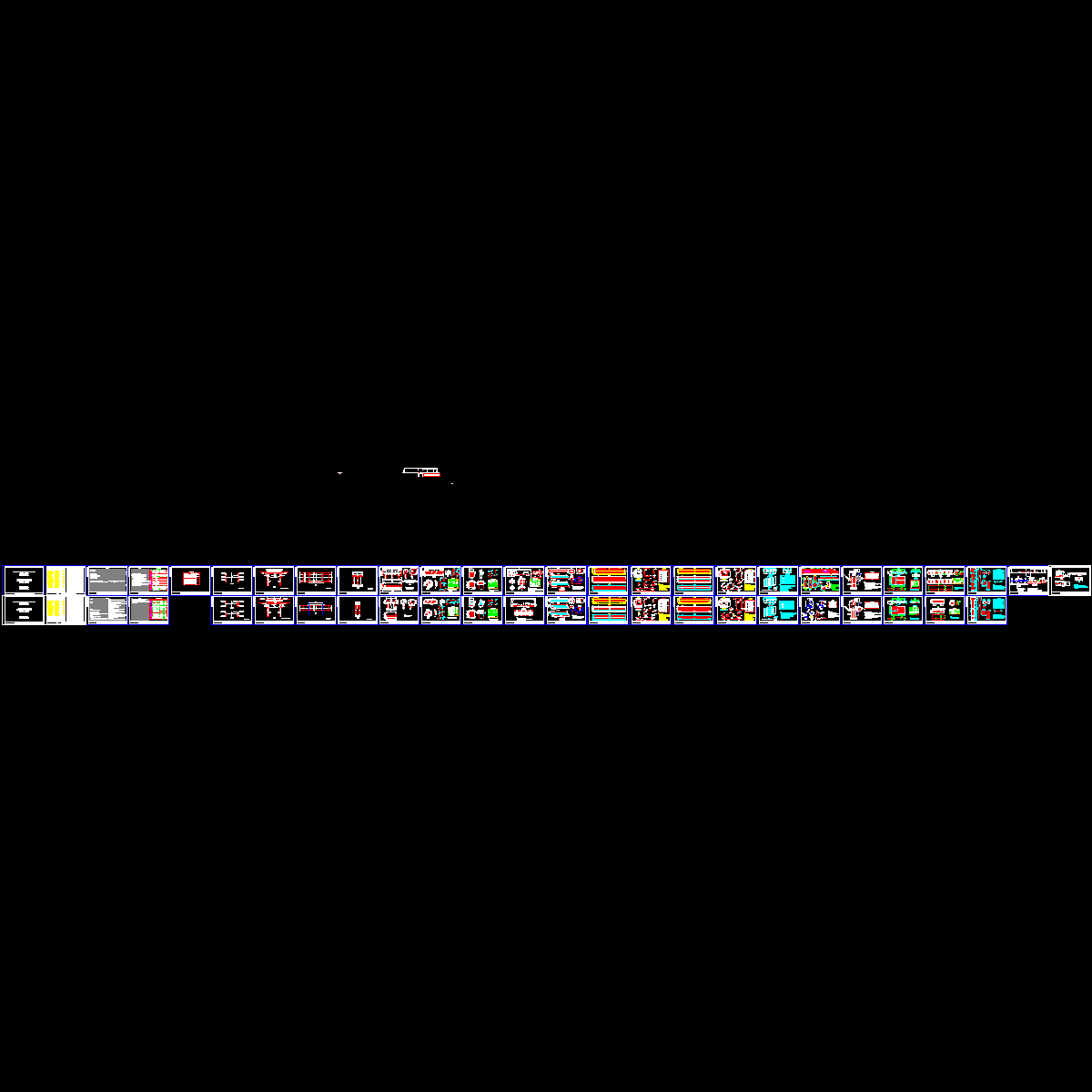

共49张，编制于2016年。

桥台钢筋布置图

桥面系设计图

桥梁栏杆设计图

桥梁接坡道路设计图

伸缩缝构造图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
