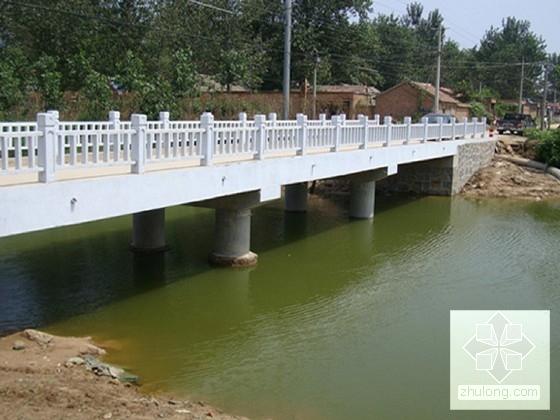

3×13预应力空心板桥施工CAD图纸全套45张

  • 位置:湖北
  • 编制时间:近代
  • 跨径大小和多跨总长:13m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 说明书
  • 全桥工程数量表
  • 桥位 平面布置图
  • 工程地质剖面图
  • 桩位坐标图
  • 桥型布置图
  • 上部构造横断面图
  • 空心板一般构造图(二)
  • 边板普通钢筋构造图(二)
  • 中板普通钢筋构造图(二)
  • 空心板预应力钢筋构造图
  • 空心板板端加强钢筋构造图
  • 空心板绞缝钢筋构造图
  • 封锚端钢筋构造图
  • 支座预埋钢板布置图
  • 支座安装示意图
  • 支座垫石钢筋网构造图
  • 锚栓钢筋构造图
  • 桥面铺装钢筋构造图
  • 桥面连续钢筋构造图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 桥台挡块钢筋构造图
  • 桥台耳背墙钢筋构造图
  • 桥台桩基础钢筋构造图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋构造图
  • 桥墩挡块钢筋构造图
  • 桥墩墩柱钢筋构造图
  • 桥墩桩基础钢筋构造图
  • 桩基检测管布置图
  • 桥面排水示意图
  • 扶手式栏杆构造图
  • 人行道板布置图(二)
  • D40伸缩缝构造图
  • 桥台搭板一般构造图
  • 桥台搭板钢筋构造图
  • 桥台锥坡布置图
  • 工程进度图

附件详情

荷载等级:公路-Ⅰ级;桥梁宽度:净18+2×3.0m,桥梁全长:44.04米
桥面横坡:行车道双向2%;设计洪水频率:1/100;地震动峰值加速度系数:0.05g
上部结构采用预应力混凝土(后张)简支空心板,桥面连续;下部结构采用柱式墩,墩台采用桩基础。本桥平面位于直线上,桥面横坡为双向2%,纵断面纵坡0%。桥台采用GJZF/4200x250x44型四氟滑板式橡胶支座;桥墩采用GJZ200x250x42型板式橡胶支座;0、3号桥台采用QMF-40伸缩缝。台后搭板长度为6m。在短边距板端1300mm位置,有铰缝一侧设80×25mm预留孔,对于边板,在悬臂根部设80×40mm的预留孔,以便于空心板的吊装。
……
共计45张,

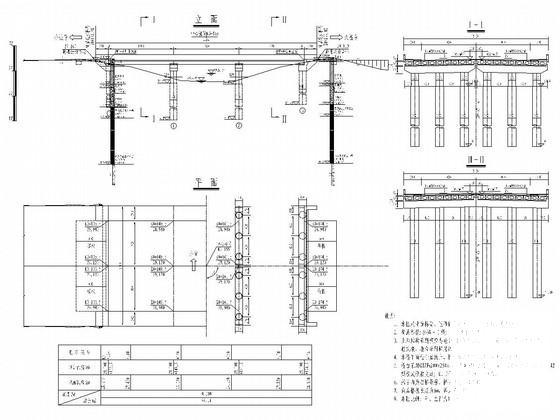

桥型布置图

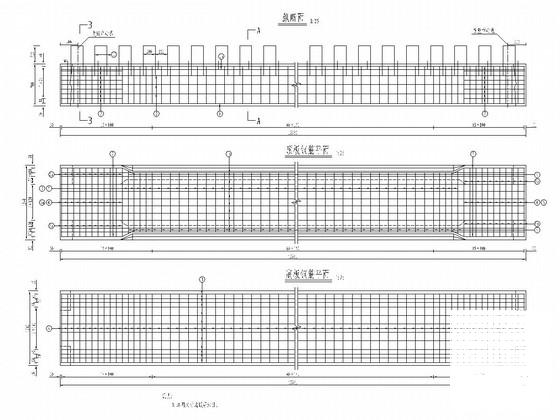

中板普通钢筋构造图(一)

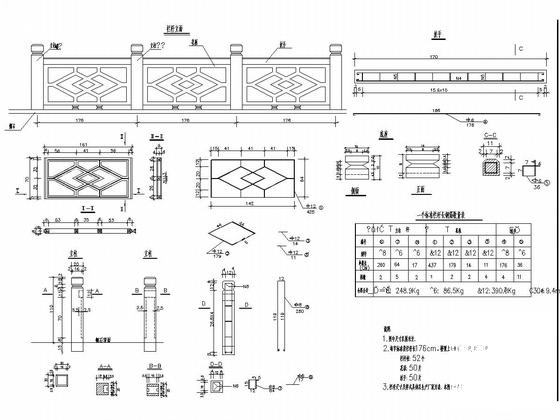

扶手式栏杆构造图

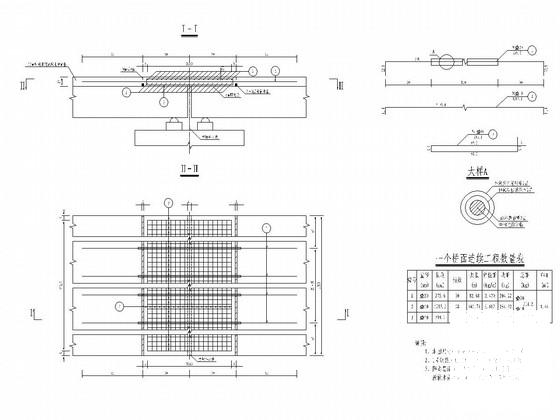

桥面连续钢筋构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 预应力空心板桥 - 1
    预应力空心板桥 - 1
  • 预应力空心板桥 - 2
    预应力空心板桥 - 2
  • 预应力空心板桥 - 3
    预应力空心板桥 - 3
  • 预应力空心板桥 - 4
    预应力空心板桥 - 4
  • 预应力空心板桥 - 5
    预应力空心板桥 - 5
以上是部分截图,请下载附件后查看完整高清内容
