该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：教育,体育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
参考图纸：28张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统
-
供水设备：水泵站
-
供水方式：市政供水,变频供水
-
供水分区：两区
-
排水体制：雨污分流
-
排水技术：重力排水,虹吸雨水（满管）
-
雨水重现期：10年
-
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：30
-
特殊系统：太阳能热水系统,虹吸雨水,消防炮
-
大样节点：泵房,卫生间,集水坑,阀门管件,设备房布置
-
热水供应方式：集中热水供应
-
项目所在地：江苏
附件详情
-
资料目录
-
给水排水设计总说明
-
设备和主要器材表
-
给排水图例
-
生活给水系统原理图
-
排水系统原理图
-
雨水系统原理图
-
消火栓系统原理图
-
自动喷水灭火系统原理图
-
自动消防水炮灭火系统原理图
-
体育馆一层给排水平面图
-
地下层给排水平面图
-
体育馆二层给排水平面图
-
体育馆三层给排水平面图
-
体育馆四层给排水平面图
-
体育馆屋顶层给排水平面图
-
生活泵房给排水详图
-
报警阀间详图
-
卫生间给排水平面放大图、系统图
-
卫生间给排水平面放大图、系统图
-
热交换室给排水放大图和系统图
-
太阳能及热水系统原理图
-
系统说明
-
虹吸雨水系统原理图
附件详情
该项目位于江苏，是一体育馆项目，体育馆：观众座席5177人，其中固定座席4013人，活动座席1164人，含无障碍座席观众席6人。地上共四层，建筑高度为建筑高度为23.35米，可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场馆运营区。
设计范围：给水排水、消防等管道系统；
，共计28张图纸；

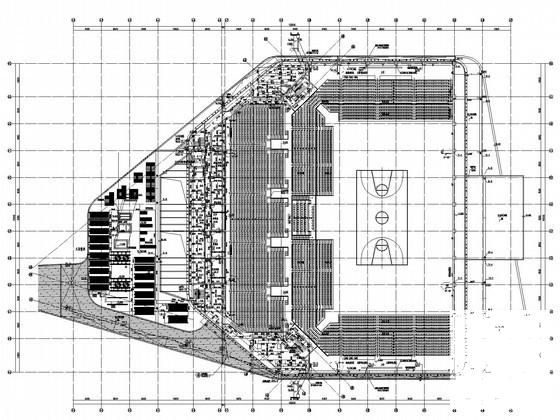

一层给排水平面图

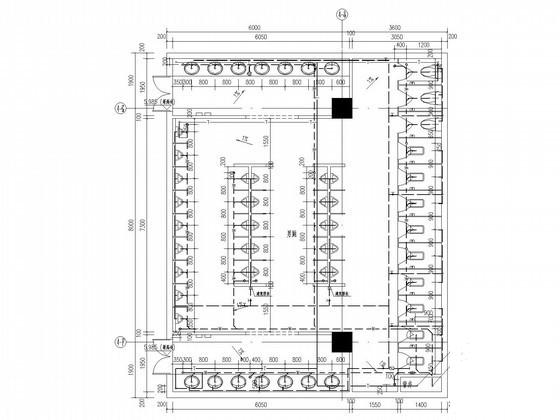

卫生间给排水平面放大图

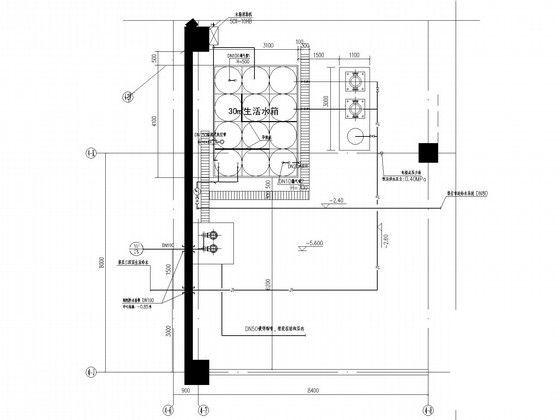

地下室生活给水泵房详图

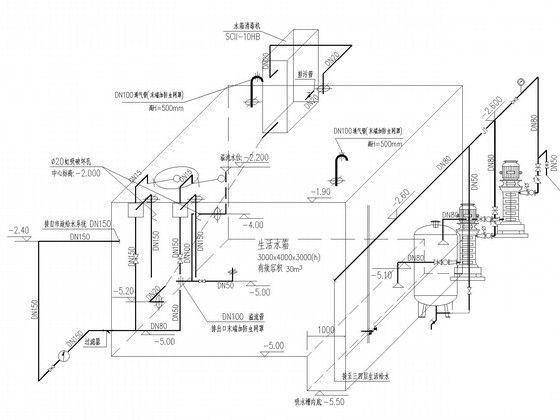

地下室生活给水泵房轴侧图

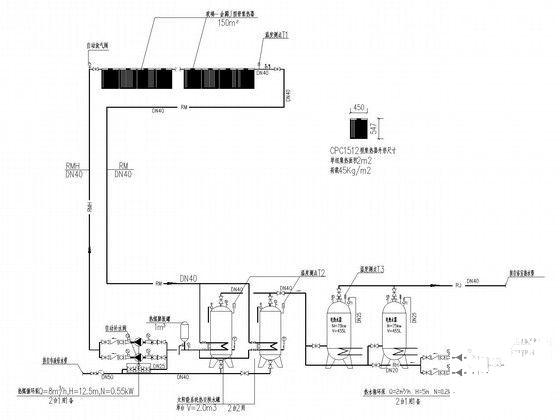

热水给水系统原理图
自动喷水灭火系统原理图
室内消火栓系统原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
