一份12层公寓建筑给排水CAD施工图纸(自动喷水灭火系统)

[复制链接]

0

主题

0

帖子

1694

积分

超级版主

Rank: 8Rank: 8

积分
1694
发表于 2020-2-18 13:53:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:22775平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:稳压泵
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:压力排水
  • 大样节点:卫生间
  • 项目所在地:北京

附件详情

  • 设计及施工说明
  • 地下室给排水平面图
  • 一层给排水平面图
  • 二-七层给排水平面图
  • 四及五层卫生间给排水 平面布置图
  • 九-十二层给排水平面图
  • 厨房及卫生间给排水平面及系统图
  • 二-八层公用卫生间给排水平面及给水系统图
  • 公用卫生间排水系统图
  • 地下室消防平面图
  • 一层消防平面图
  • 二-八层消防平面图
  • 九-十一层消防平面图
  • 十二层消防平面图
  • 十二层消防平面图
  • 消防水箱间及系统图
  • 消火栓及自动喷水灭火系统原理图
  • 给水系统原理图
  • 排水系统原理图

附件详情

项目概要:该项目位于北京,为地上一层商业,二-十二层公寓,地下一层为设备用房及储藏间。。建筑工程耐火等级为地下一级,地上二级,建筑项目等级二级,抗震设防烈度为六度。总建筑面积:22775.59平方米其中地上20453.9平方米,地下2321.69平方米,占地面积为1693.78平方米,建筑高度42.95M,建筑设计使用年限50年,年,屋面防水等级为II级。
该项目设计范围包括:室内给水、排水系统设计;室内、外消防系统设计。( 消防系统 设计包括消火栓系统、喷淋系统及灭火器配置)。
,图纸共18张。

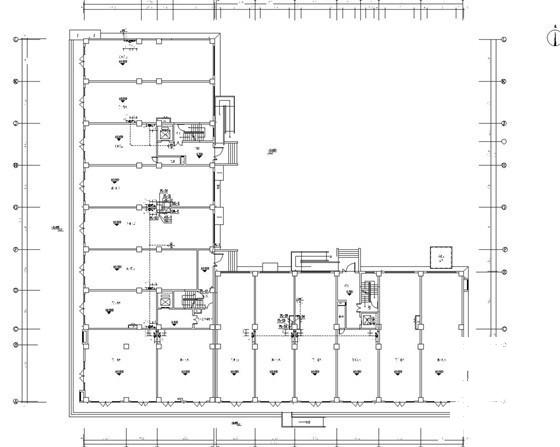

一层给排水平面图

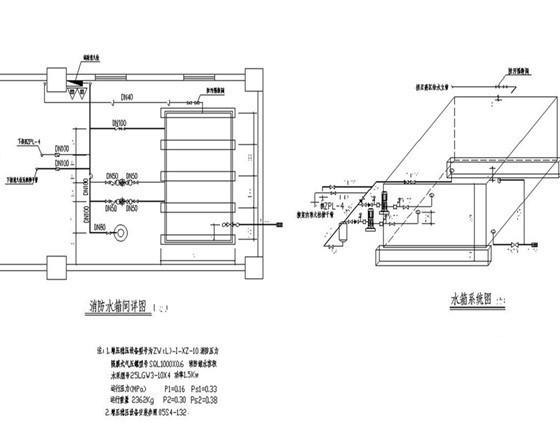

消防水箱详图

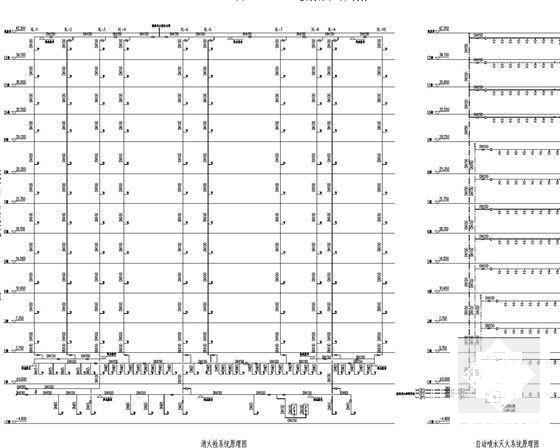

消火栓及自动喷淋系统图

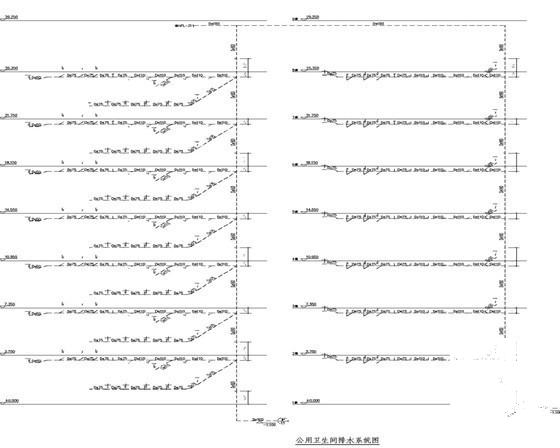

卫生间排水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 13:53:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0dc1cwcssf0eeccd.rar

1.31 MB

下载  售价: 100 积分    赚积分
