一、项目概要：
该项目位于重庆市，是一个知名商业建筑项目，地上4层，地下1层，建筑总高度32.00米，总建筑面积约44000平方米。地上设有商场，餐厅。本建筑分两大部分，沃尔玛超市部分和深国投商场部分。
图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，室防排烟系统原理图，空调水系统原理图，空调通风水管平面图，空调风管平面图，通风水管平面图，冷水机房空调水管平面图，空调机房设备基础
，冷水机房剖面图，任谁及防大样图，冷却塔管道及基础平面图，空调机房详图等...
二、空调系统：
1.冷热源：采用离心式冷水机组，热水锅炉...
2.风系统：采用风机盘管加新风系统，低速全空气系统...
3.水系统：采用一次泵二次泵异程系统...
三、
系统：
通风系统：
地下一层车库根据防火分区的划分，设置机械送排风系统...
防排烟系统：
该项目商场各层排烟安防火分区设置，每个防火分区按防排烟分区设有多个排烟系统。排烟时的补风系统按防火分区设置。具体见图纸...
图纸展示：

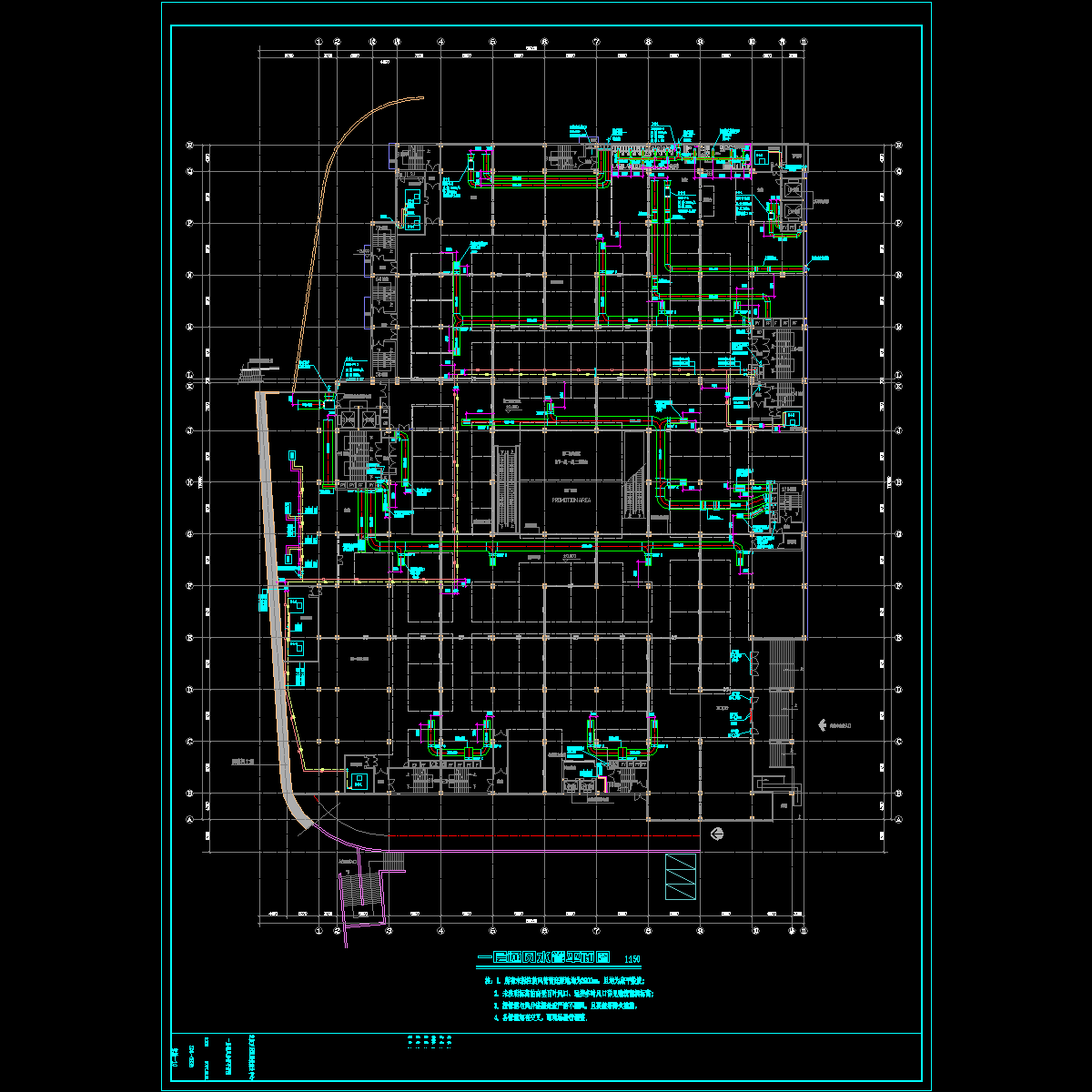

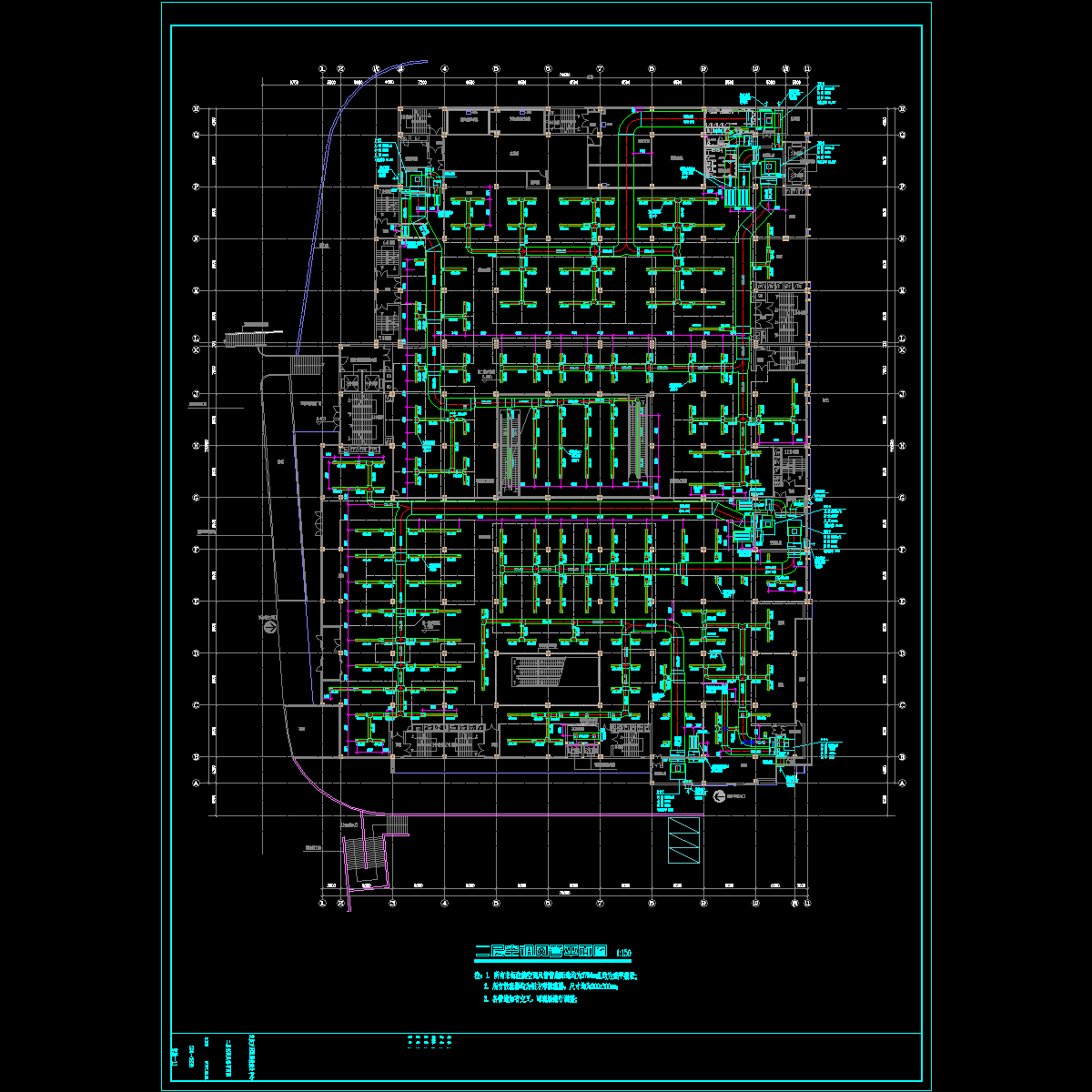

一层空调风管平面图
一层通风水管平面图

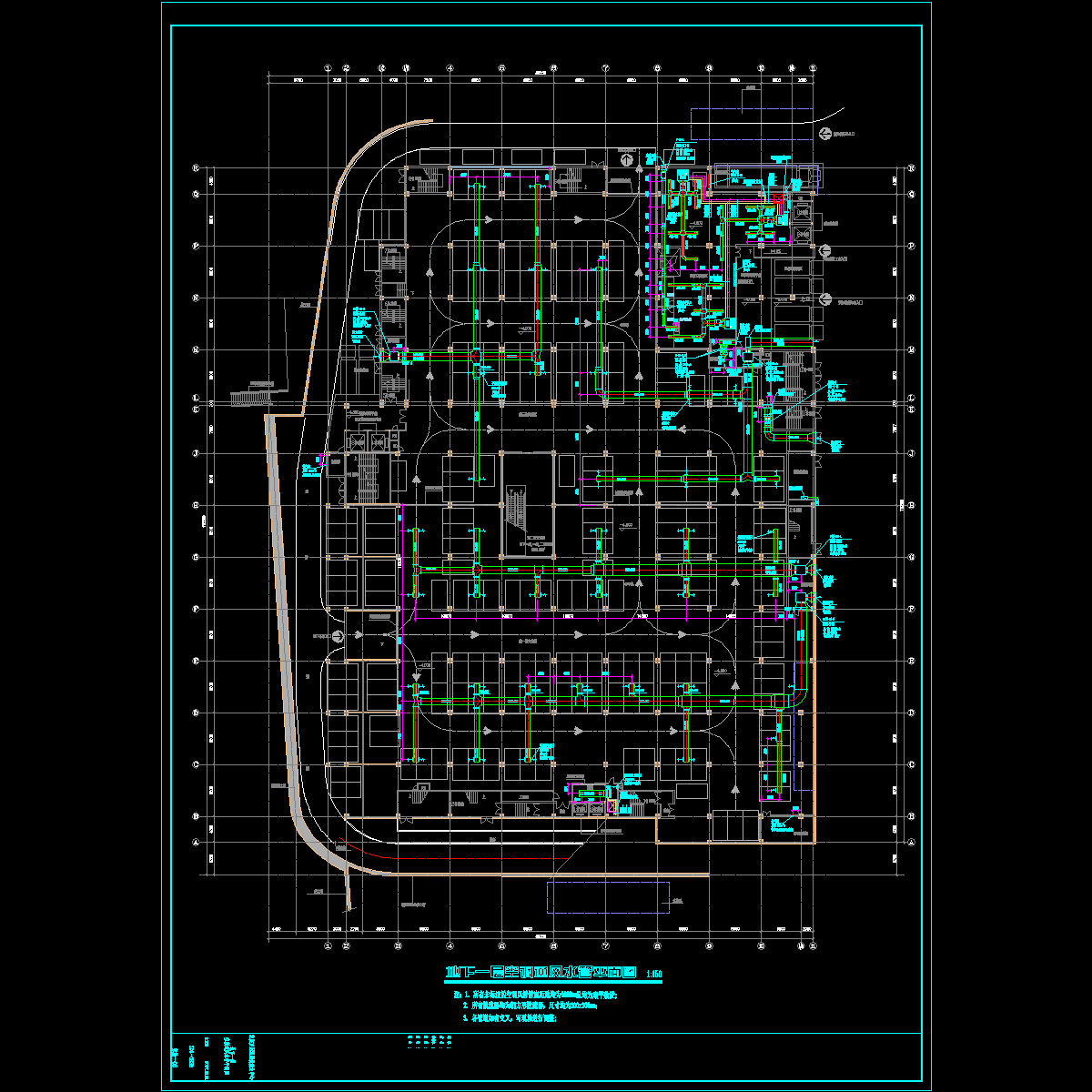

地下一层空调通风水管平面图

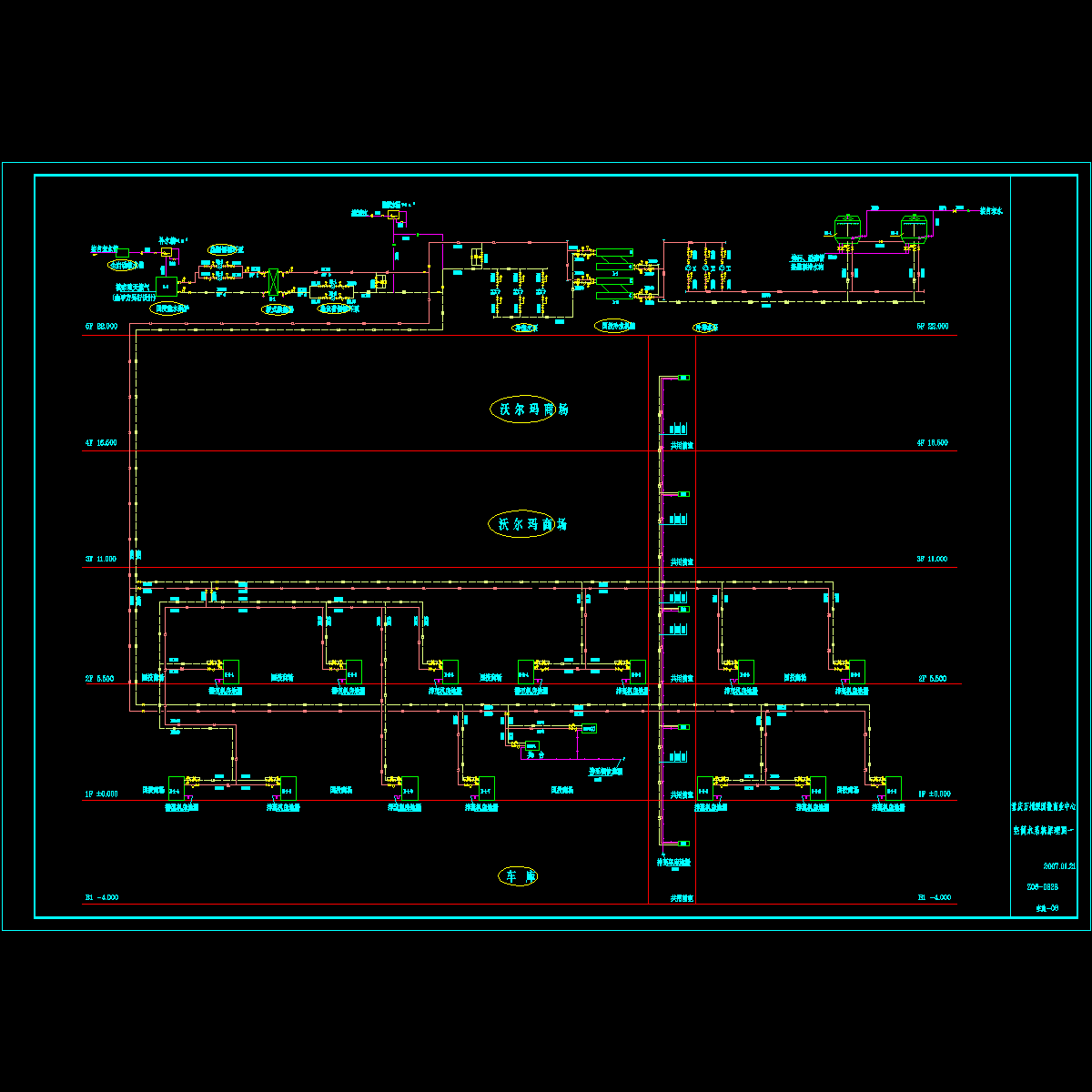

空调水系统原理图一

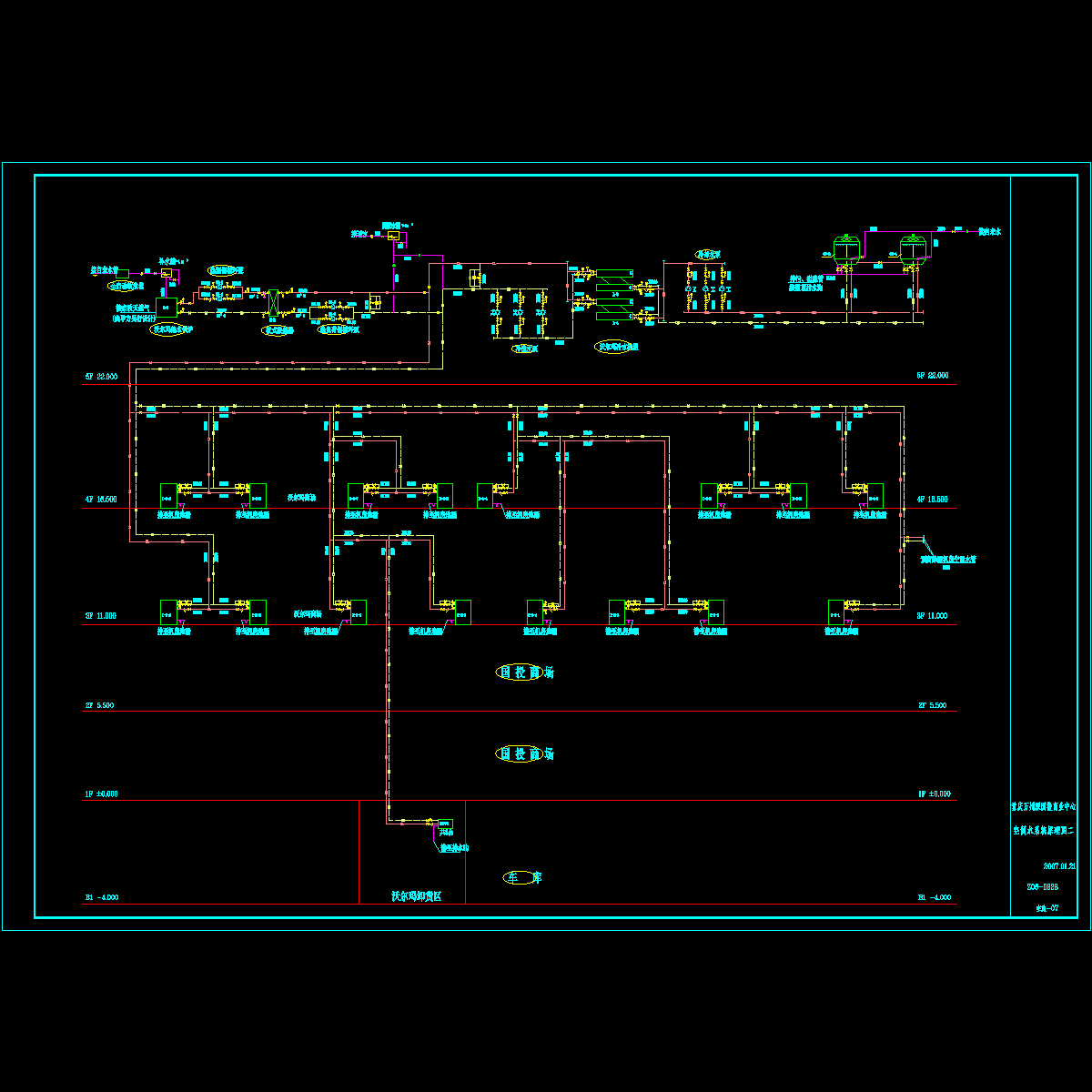

空调水系统原理图二
防排烟系统原理图
