多层博物馆建筑空调通风及防排烟系统设计CAD施工大样图(压缩式冷水机组)(dwg)

[复制链接]

0

主题

0

帖子

738

积分

超级版主

Rank: 8Rank: 8

积分
738
发表于 2020-8-27 07:01:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公,文化
  • 建筑面积:25383平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 全空气系统:定风量,单风道
  • 水系统:单式泵,定流量,双管制,异程式
  • 送风方式:散流器送风
  • 节点大样:集分水器,风机盘管,空气处理机组
  • 项目地址:浙江

附件详情

  • 设计施工说明
  • 图例
  • 材料表
  • 空调风系统平面图
  • 空调水系统平面图
  • 通风系统平面图
  • 风机盘管大样图
  • ......

附件详情

一、项目概要:
该项目为浙江省某博物馆,其中包括博物馆和规划展览馆二部分的建筑,总建筑面积:25383m2,地下一层,地上四层。建筑总高度为22.4m......
二、冷热源:
1.冷热源为风冷热泵螺杆机组。冷媒为HFC-134a。风冷热泵机组单台制冷量为732.9KW,总制冷量为2198.7kw。
2.另设变频多联机室外机,为办公室的室内机提供冷热源,室外机总冷负荷为208KW......
三、空调风系统:
1. 大展厅采用全空气系统一次回风定风量全空气的空调方式。
2. 小展厅采用风机盘管加新风系统。
3. 文物库房采用独立的水冷恒温恒湿空调机。
4. 办公用房采用独立的变频多联机加新风系统。
5. 气流组织形式:空调送风采用上送上回,送风口采用方形直片散流器带调节阀,或圆形喷口送风;回风口采用双层百叶风口,带调节阀......
四、空调水系统:
1.空调水系统为一次泵定流量,双管异程式系统。
2.系统采用脱气定压罐装置进行定压......
五、通风排烟系统:
1.地下车库设机械排风(兼排烟)系统。排风(烟)量按6次/小时换气次数计算。
2.消毒、熏蒸室设独立的通风系统。
3.变配电室、水泵房、机房等采用自然进风,机械排风。
4.库房内侧设有电机复位的自动防火阀......

编制于2010年 图纸共30张

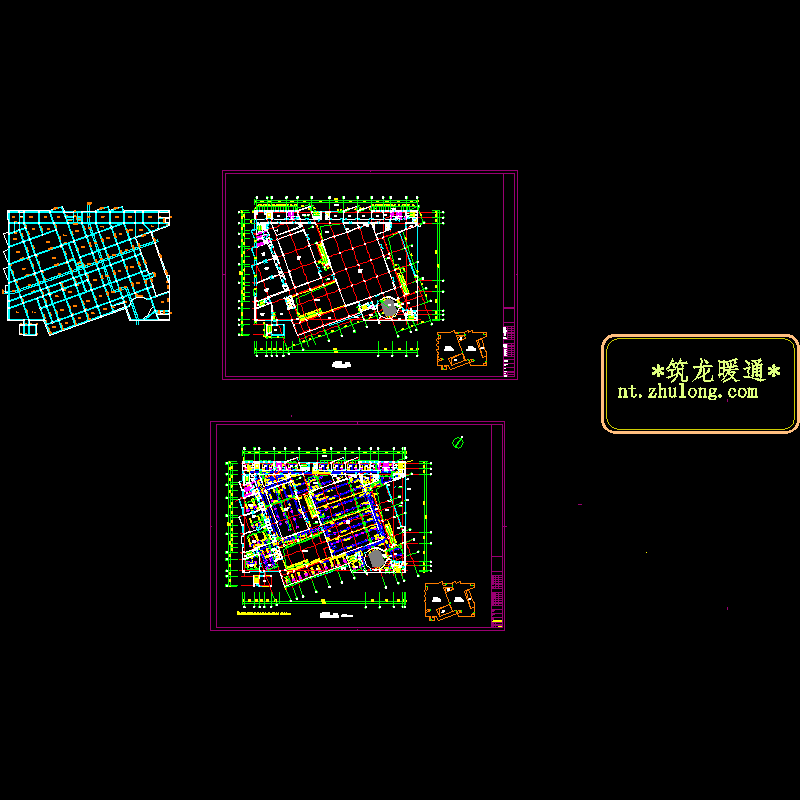

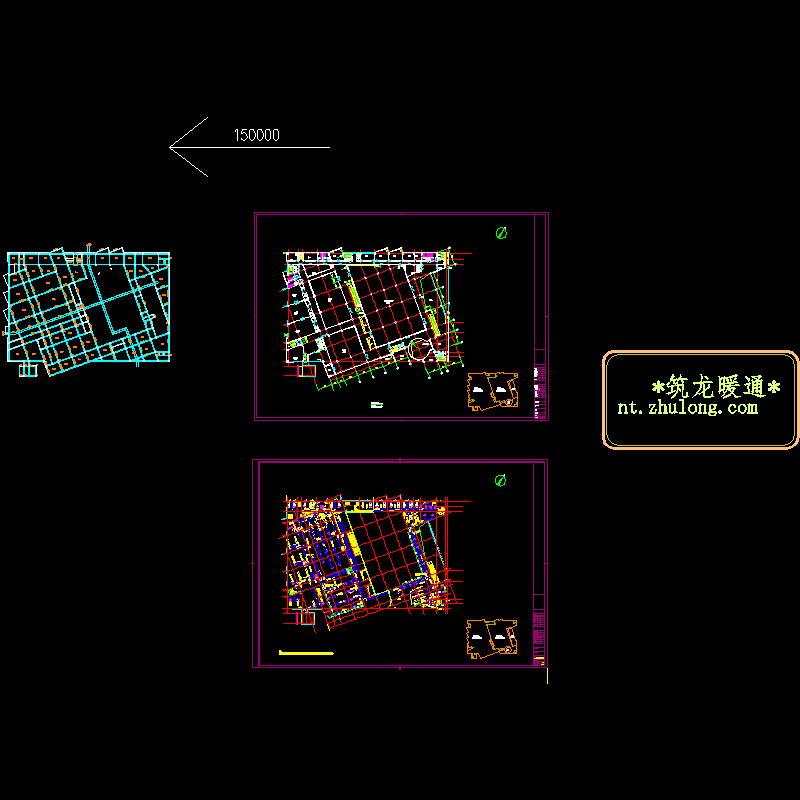

通风平面图

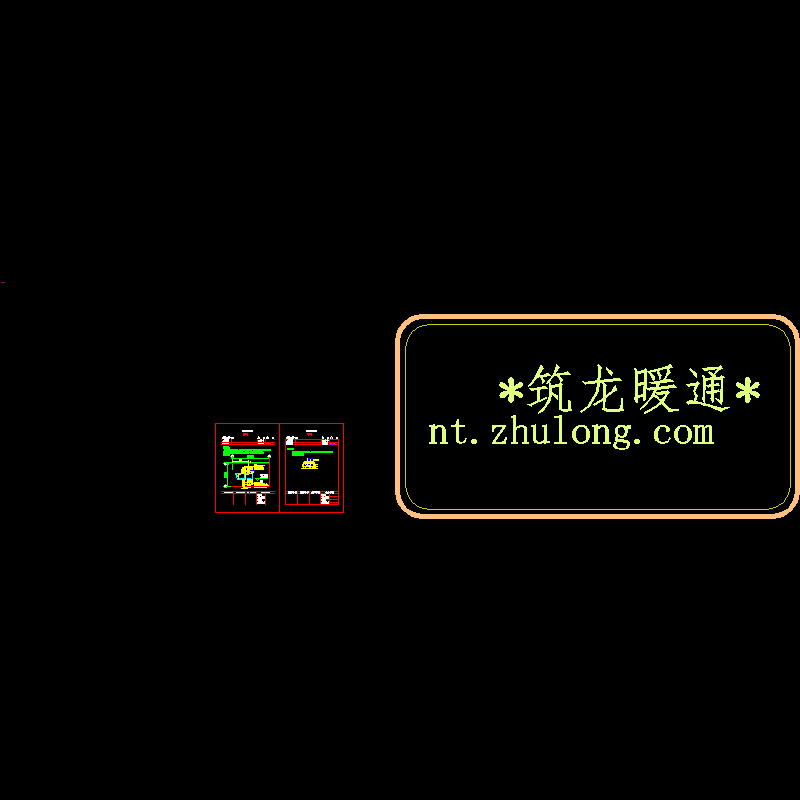

材料表

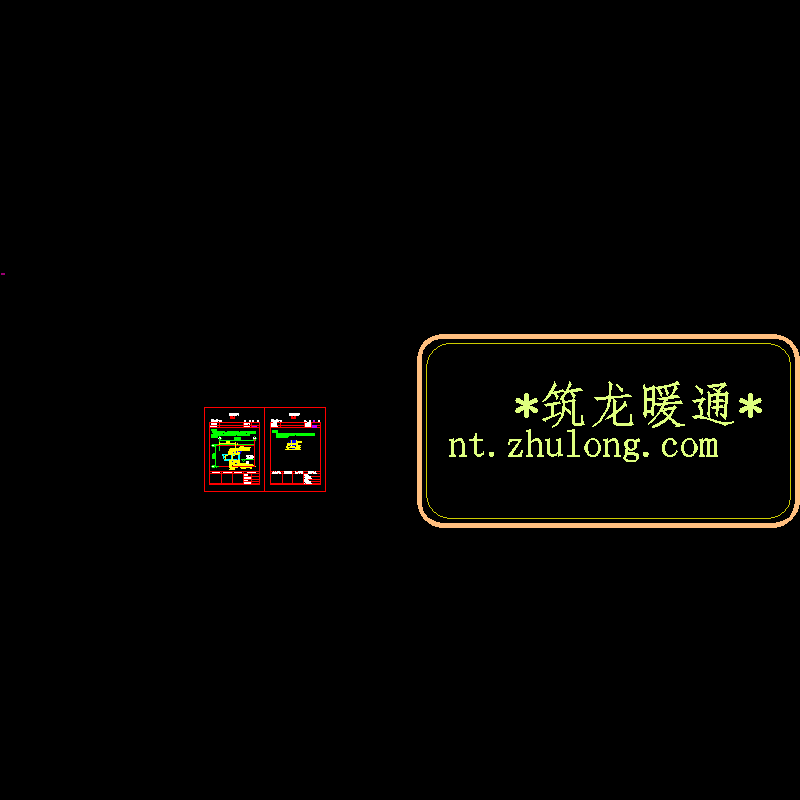

空调机组水管接管图

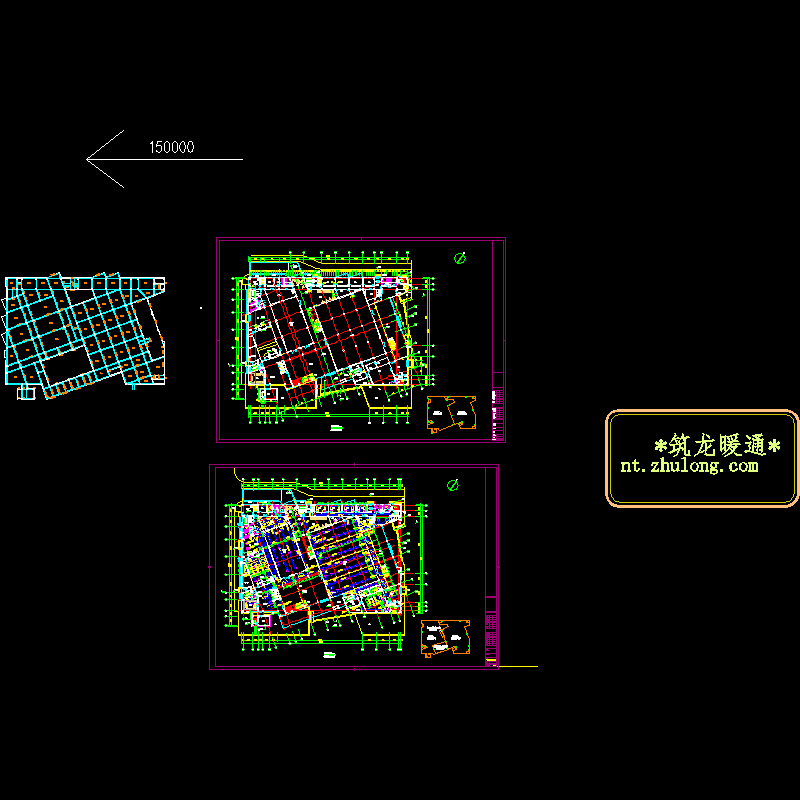

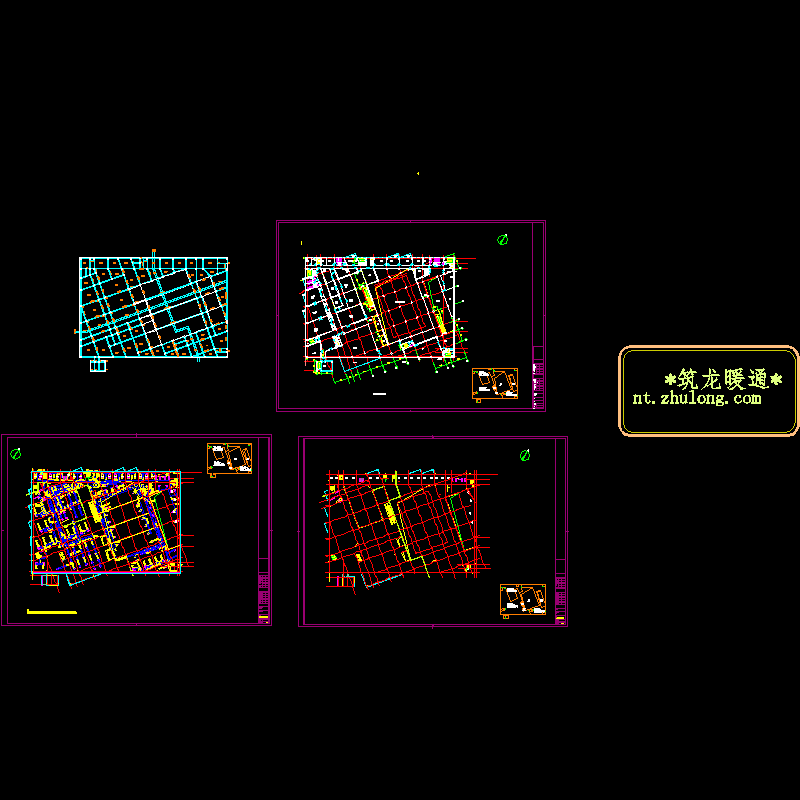

空调水平面图

博物馆暖通变更1、2-t3.dwg
博物馆暖通变更1、2-t3.dwg
变更1、2-t3.dwg
变更1、2-t3.dwg
1层空调_t3_t3.dwg
1层空调_t3_t3.dwg
2层空调_t3_t3.dwg
2层空调_t3_t3.dwg
3层空调_t3.dwg
3层空调_t3.dwg
4层空调_t3.dwg
4层空调_t3.dwg
一层空调水_t3.dwg
一层空调水_t3.dwg
三层空调水_t3.dwg
三层空调水_t3.dwg
二层空调水_t3.dwg
二层空调水_t3.dwg
四层空调水_t3.dwg
四层空调水_t3.dwg
地下室空调_t3.dwg
地下室空调_t3.dwg
地下室空调_t3_t3.dwg
地下室空调_t3_t3.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
