公建混合住宅项目采暖空调通风防排烟系统设计施工图纸（系统图纸CAD详图纸多）(压缩式冷水机组).dwg

renrenwa · 发表于 2020-12-27 19:27:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：无
建筑类别：住宅,商业
建筑面积：33892平方米
图纸设计深度：施工图
参考图纸：78张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：市政热网,电动压缩式冷水机组,空气调节器
采暖系统：热水辐射
水系统：双管制,异程式
送风方式：散流器送风
项目地址：北京

附件详情

一、项目概要：
总建筑面积约33892平米，为一住宅建筑群...
二、冷热源：
1.该项目的供暖热源为市政热力。
2.冷源采用风冷式冷热水机组...
三、供暖系统：
1.本项目设计分区计量集中供暖系统，共用立管采用下供下回双管异程式。
2.末端采用低温热水地板辐射供暖。
3.本项目供暖室内系统入口装置由供水调节阀、热量表和表前过滤器及回水截止阀组成...
四、空调系统：
1.该项目的空调采用多联式空调新风的系统。
2.空调（新风）水系统采用2管制系统，冷冻水温度为7/12°C。
3.多联式空调系统室外机集中在各层阳台上...
五、通风排烟系统：
1.卫生间设置机械排风系统，换气次数满足10次每小时。
2.消防电梯前室或合用前室设置独立的机械加压送风系统。
3.地上部位均已具备自然排烟条件，不需另设机械防排烟设施...

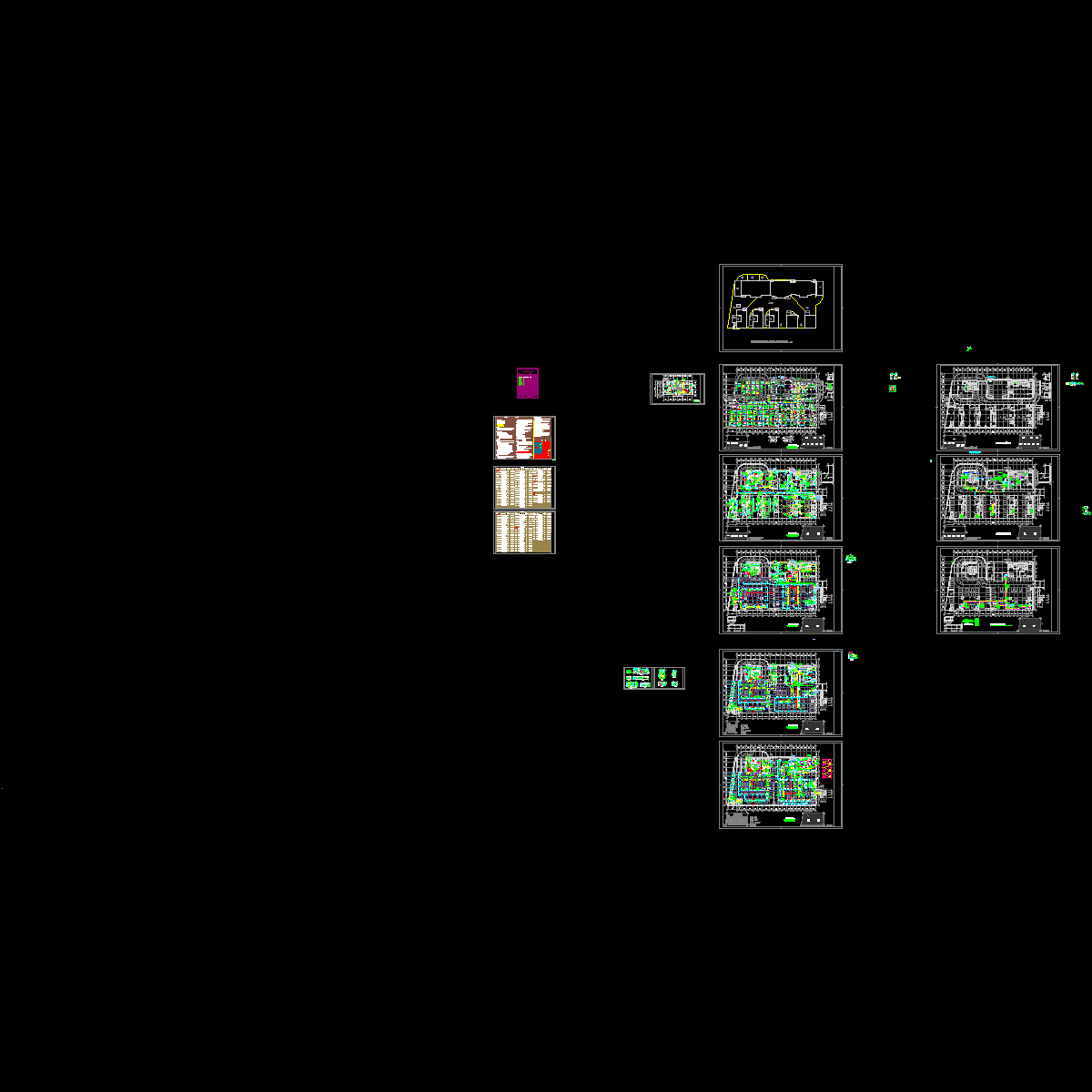

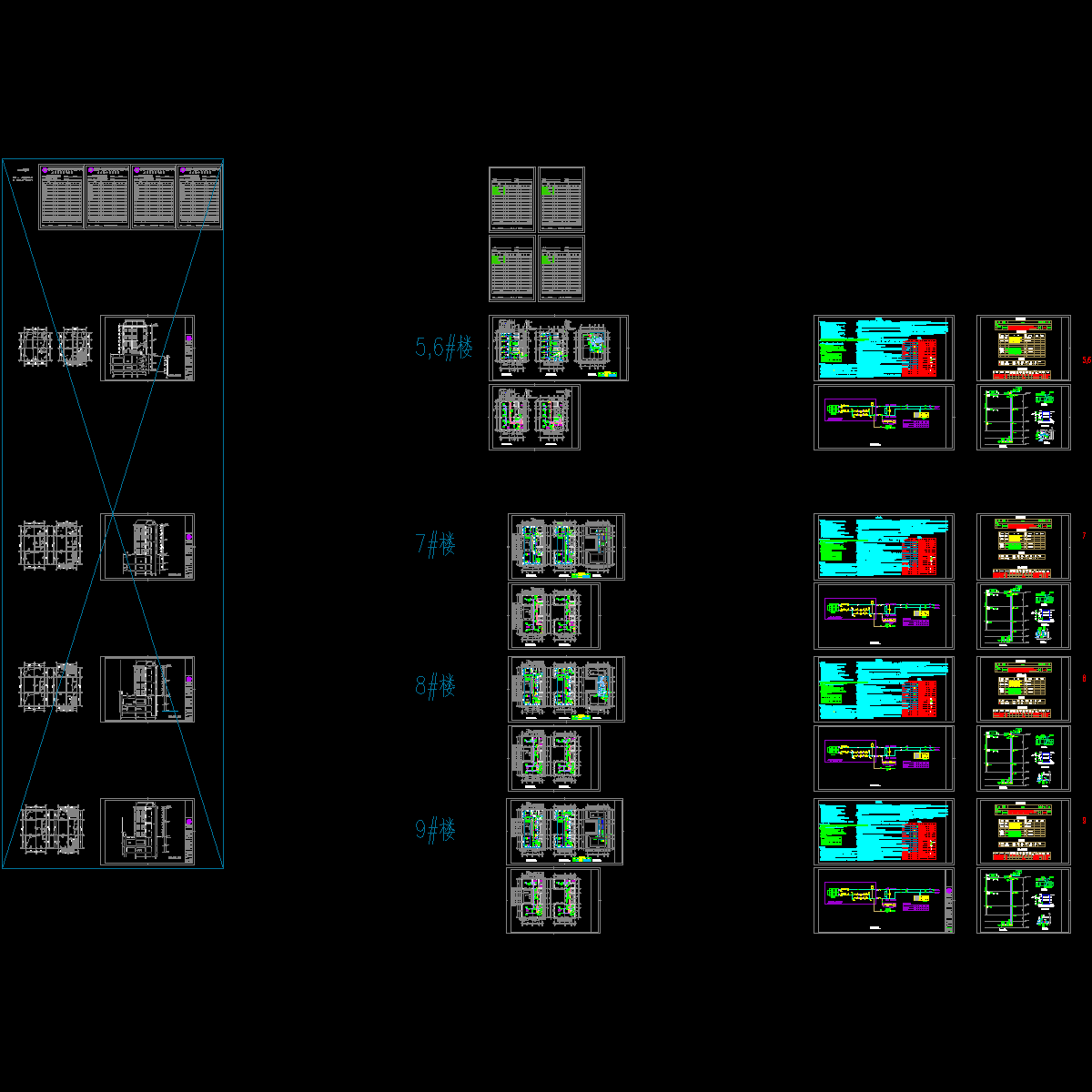

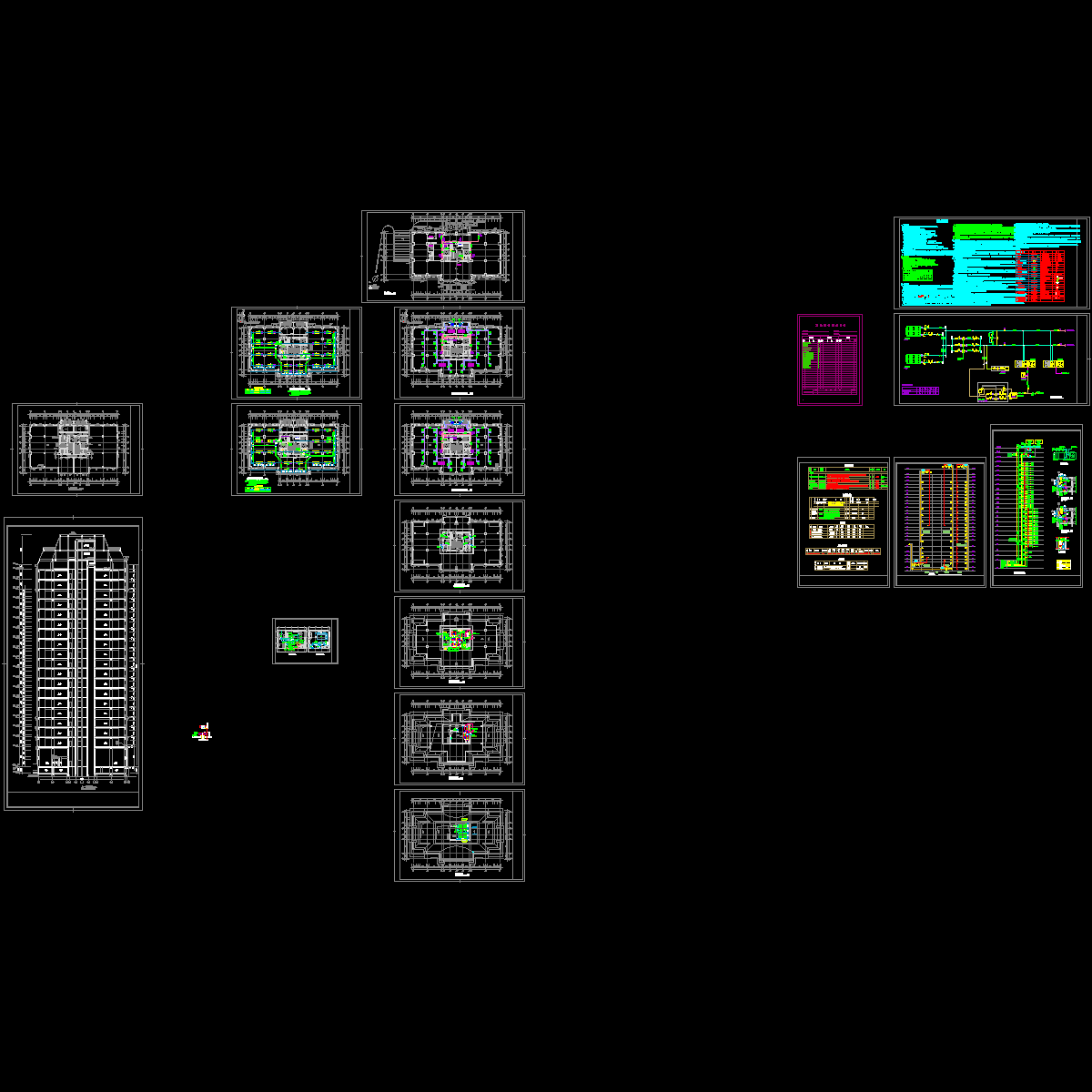

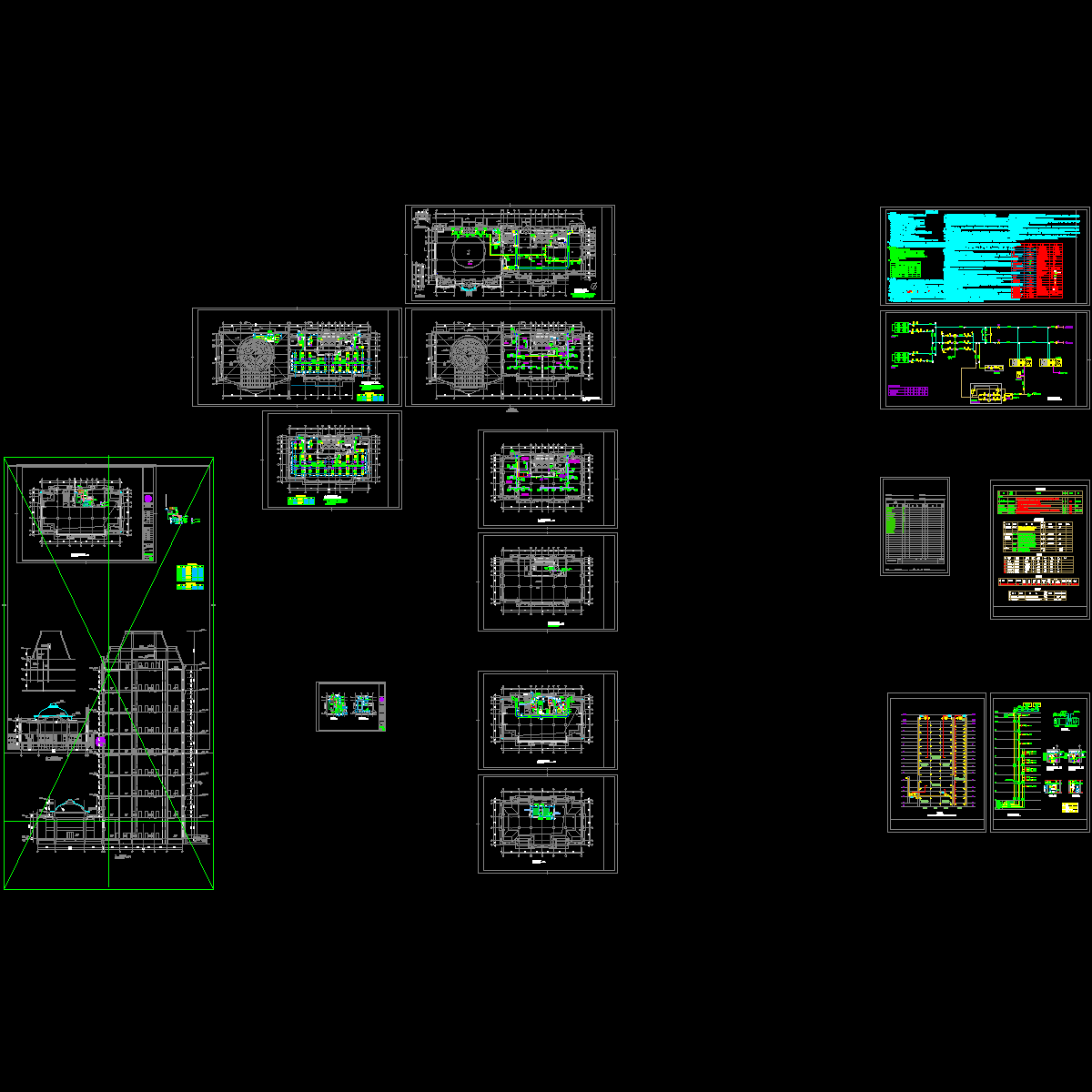

编制于近代年图纸共78张。
