一份大型幼儿园电气CAD施工图纸(三级负荷)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-19 19:38:08 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑面积 :4192平方米
  • 图纸设计深度: 施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第二类
  • 项目所在地:四川
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统

一、建筑概况
该项目为成都市XXXXX幼儿园建设项目,为多层 公共建筑 ,总占地面积4666.33平米。总建筑面积4192.35平米。地下一层、地上三层。建筑高度为11.8米。框架结构,柱下独立基础,抗震设防烈度为7度. 室外消防用水25L/S.
二、设计范围
2.1 该项目为改造项目,设计包括建设红线内的内容:配电系统,电力配电系统,照明系统,电气节能、环保和绿色建筑。
2.2 与其他专业设计的分工
2.2.1 室外照明系统,由专业厂家设计,该资料仅预留电源。
2.2.2 报告厅、多功能厅等的调光照明系统,该资料仅预留电源容量。
2.2.3 有特殊设备的场所(例如:多功能厅、厨房等),该资料仅预留配电箱并注明用电量。
2.2.4 有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。该资料将电源引至配电箱,预留并在 平面图 上注明装修照明容量。
2.2.5 电源分界点为配电间电源进线柜内进线开关的进线端。
三:配电系统
3.1 负荷分类及容量
3.1.1 该项目负荷等级
二级负荷:应急照明、消防设备用电及幼儿园走道照明、厨房保障用电;
三级负荷:其他电力负荷及一般照明。
3.1.2 各级负荷容量
二级负荷: 164.52 kW;
三级负荷:449.82kW。
3.2 供电电源:
工作电源由室外箱变引来,消防应急电源由设备房地下室发电机房引来。供电电压:220V/380V,使用电压:220V/380V。进线电缆从建筑外人孔井引至一层配电间1A、2A柜。
3.3备用电源
3.3.1该项目选用 一 台柴油发电机组,功率为 200 kW,作为备用电源。
紧急广播系统备用电源的连续供电时间,必须与消防疏散指示标志照明备用电源的连续供电时间一致。
备用消防电源的供电时间和容量,应满足该建筑火灾延续时间内各消防用电设备的要求。
3.3.2 当市电停电或变配电所变压器同时故障时,配电间低压配电柜进线开关前端及的ATS处取柴油发电机的延时启动信号NHKVV-2x2.5至柴油发电机房,信号延时0~10s(可调)自动启动柴油发电机组,柴油发电机组15s内达到额定转速、电压、频率后,投入额定负载运行。
3.3.3 当市电恢复 30~60s(可调)后,由 ATS 自动恢复市电供电,柴油发电机组经冷却延时后,自动停机。
3.3.4 应急电源和工作电源之间,采取防止并列运行的措施。
3.4 计量
3.4.1 对照明插座用电、空调用电、动力用电、特殊用电分别设置独立计量装置。
3.5 低压保护装置
非消防配电回路断路器设过载长延时、短路瞬时脱扣器及(分励)脱扣器,可以在火灾时,切断火灾场所相关非消防设备电源。消防动力配电回路断路器设短路瞬时脱扣器,并具有过载报警不跳闸功能。
四:图纸展示

地下室干线平面图

地下室火警平面图

地下室弱电平面图
地下室照明平面图
首层插座平面图
首层火警平面图

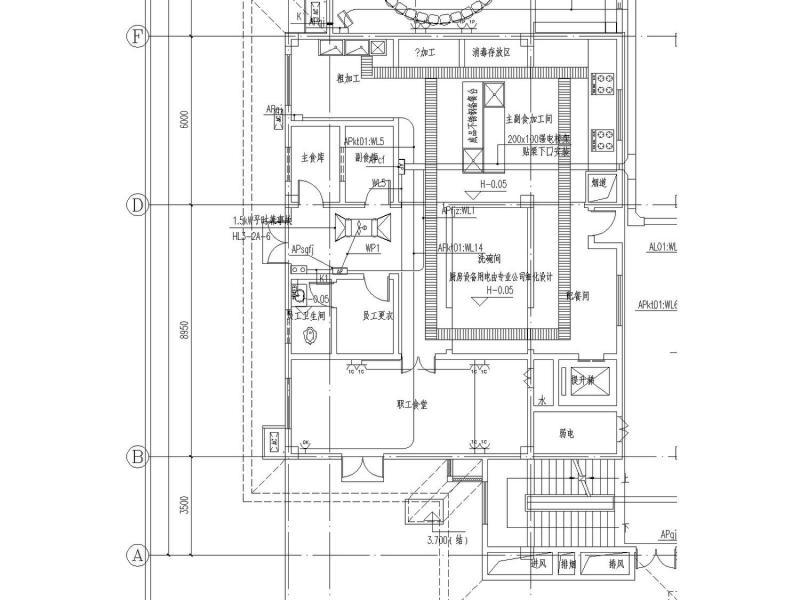

大型幼儿园 - 1
第 1 张图

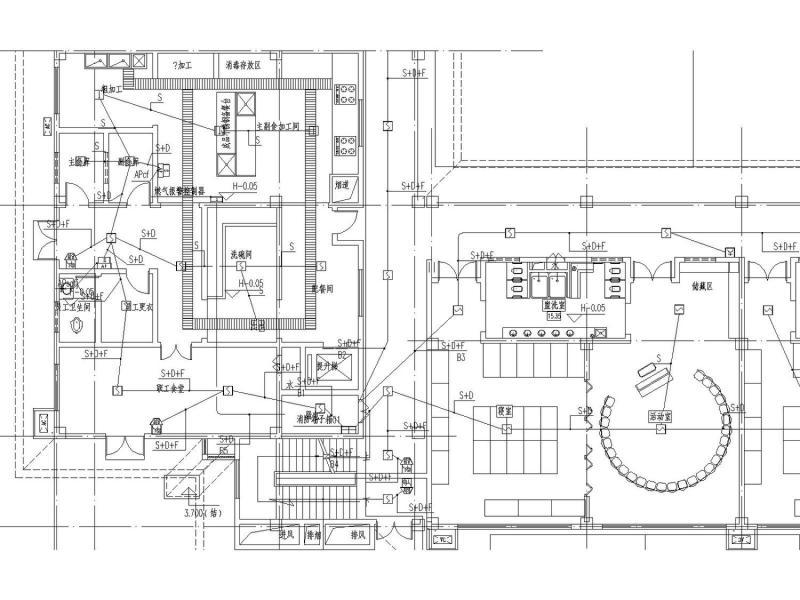

大型幼儿园 - 2
第 2 张图

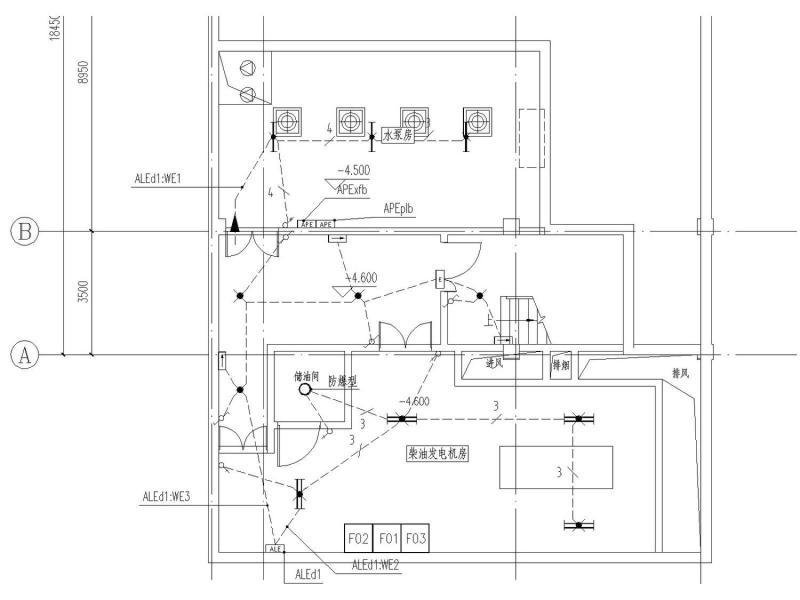

大型幼儿园 - 3
第 3 张图

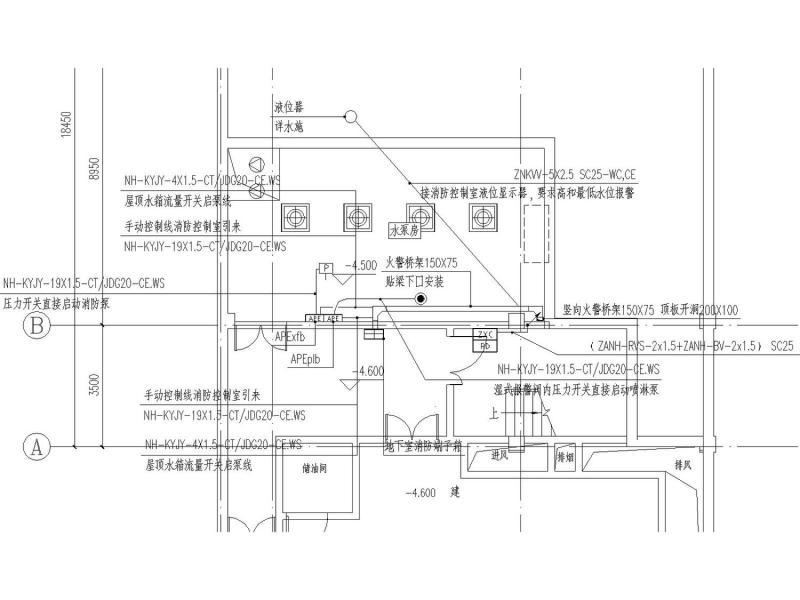

大型幼儿园 - 4
第 4 张图

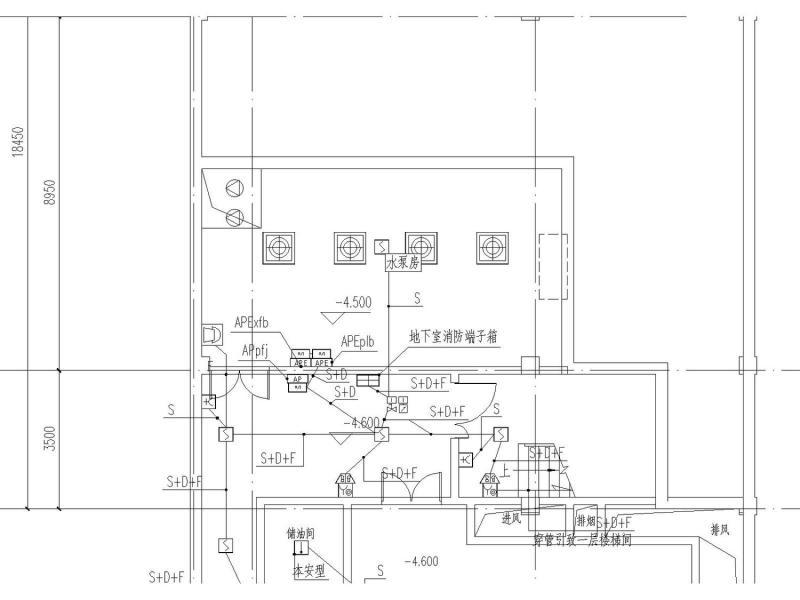

大型幼儿园 - 5
第 5 张图

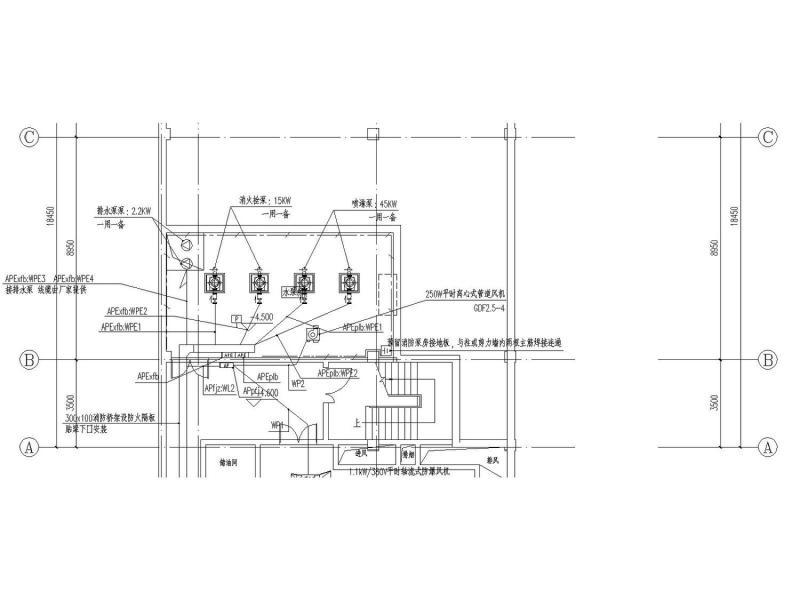

大型幼儿园 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 19:38:08上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edeecfs1wfec1d1ff2e.dwg

2.31 MB

下载  售价: 100 积分    赚积分
