一份4层小学教学楼电气CAD施工图纸（三级负荷）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：4997.4平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统

附件详情

• 一、设计说明
• 二、配电系统图
• 三、弱电系统图
• 四、照明平面图
• 五、弱电平面图
• 六、屋顶防雷平面图
• 七、接地平面图

附件详情

该项目是小学教学楼，电气施工图包含220/380V配电系统、照明系统、建筑物防雷、接地系统及安全措施。工程建筑面积为4997.4平方米，框架结构共四层，功能为教学，防水等级为二级，耐火等级为二级。

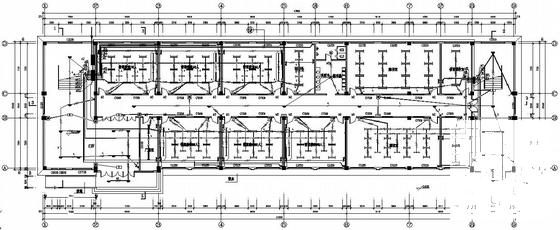

第 1 张图

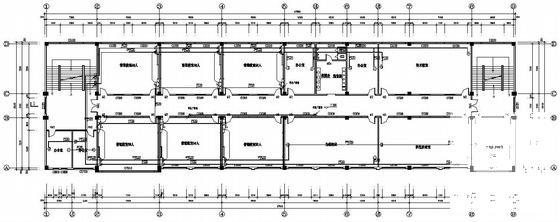

第 2 张图

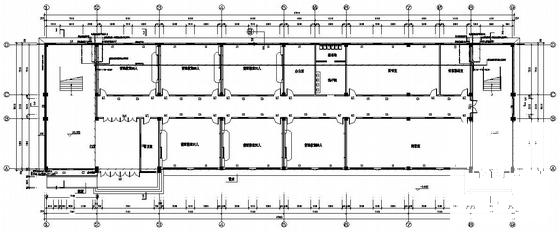

第 3 张图

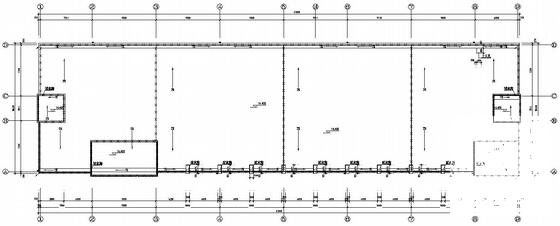

第 4 张图
