5层知名大学环境科学与工程学院楼结构CAD施工图纸(8度抗震)(甲级桩基础).dwg

woshinikl · 发表于 2020-12-28 21:11:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：教育
建筑高度：多层建筑
地上层数：5层
地下层数：3层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：筏形基础, 桩基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：8度抗震
风压：0.50kN/平方米
地下室功能：车库, 设备用房, 其他
参考图纸：59张
设计年代：近代

附件详情

环境科学与工程学院位于北京大学，占地面积6521平方米，大楼是集教学、研究、实践、展览、行政及学术会议于一体的现代综合性学院建筑，总建筑面积：20357平方米，地上5层，地下3层，檐口高17.250m，为框架剪力墙结构。
抗震设防烈度为8度，采用变厚度筏板基础，基础设计等级为甲级，人防抗力级别：核5级/常5级。

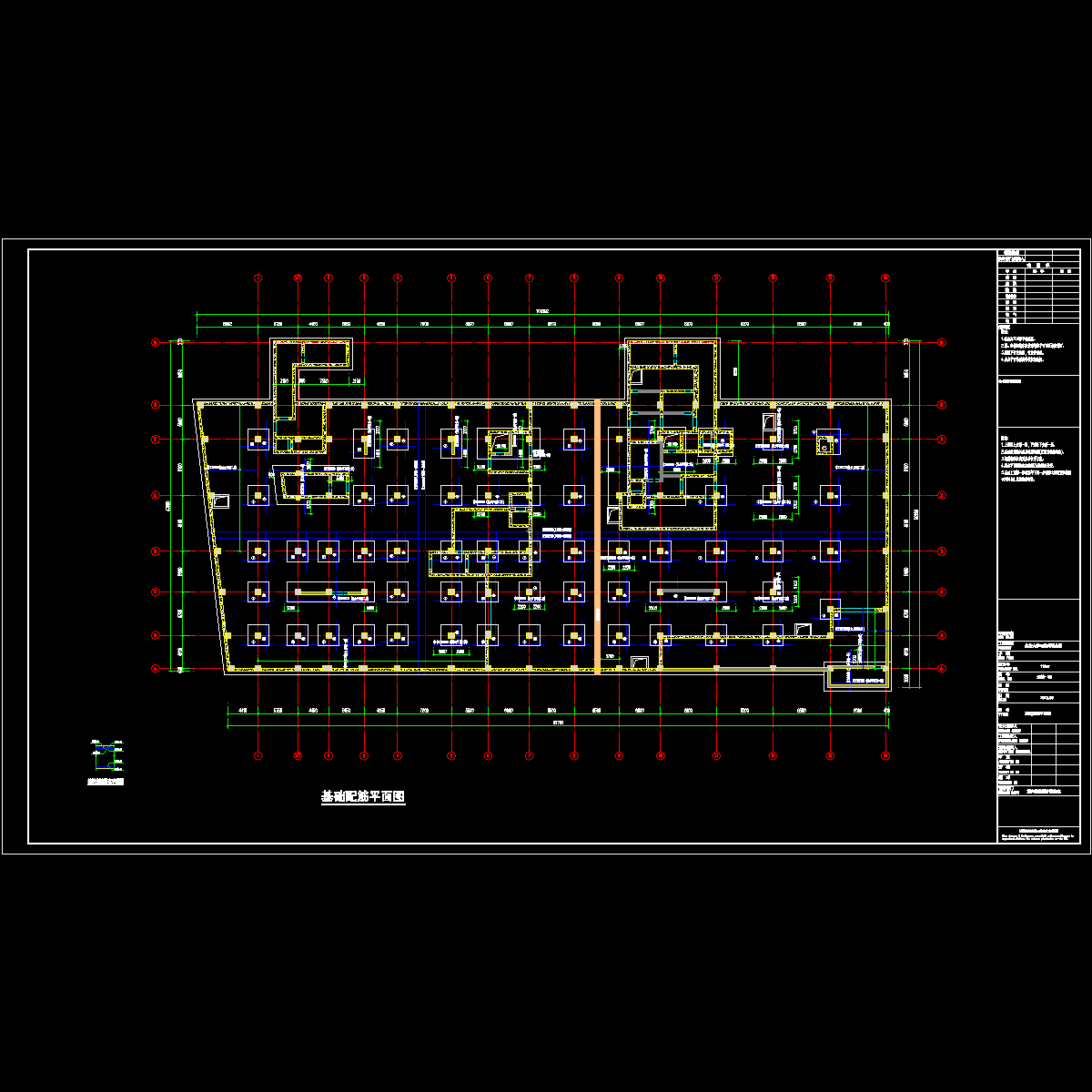

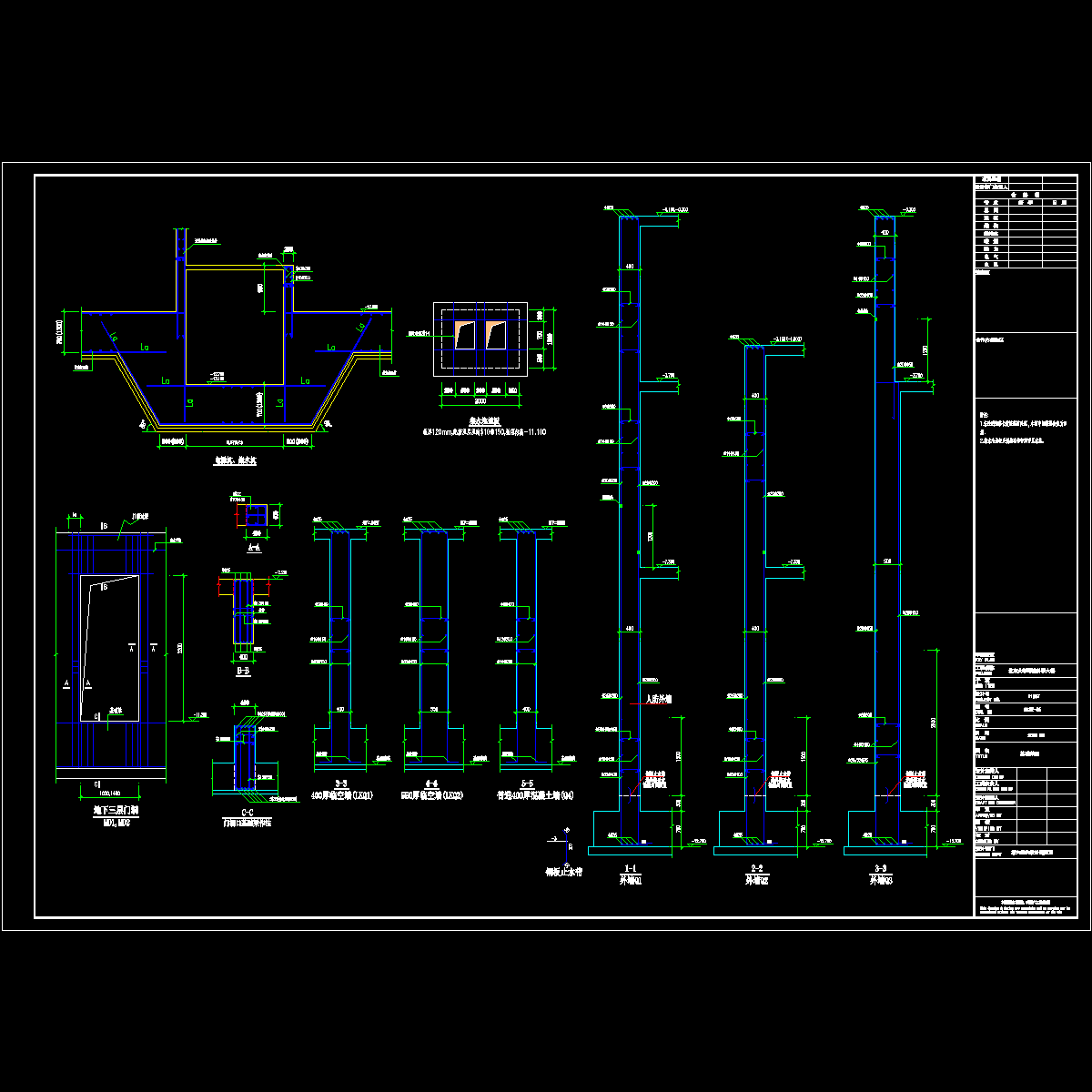

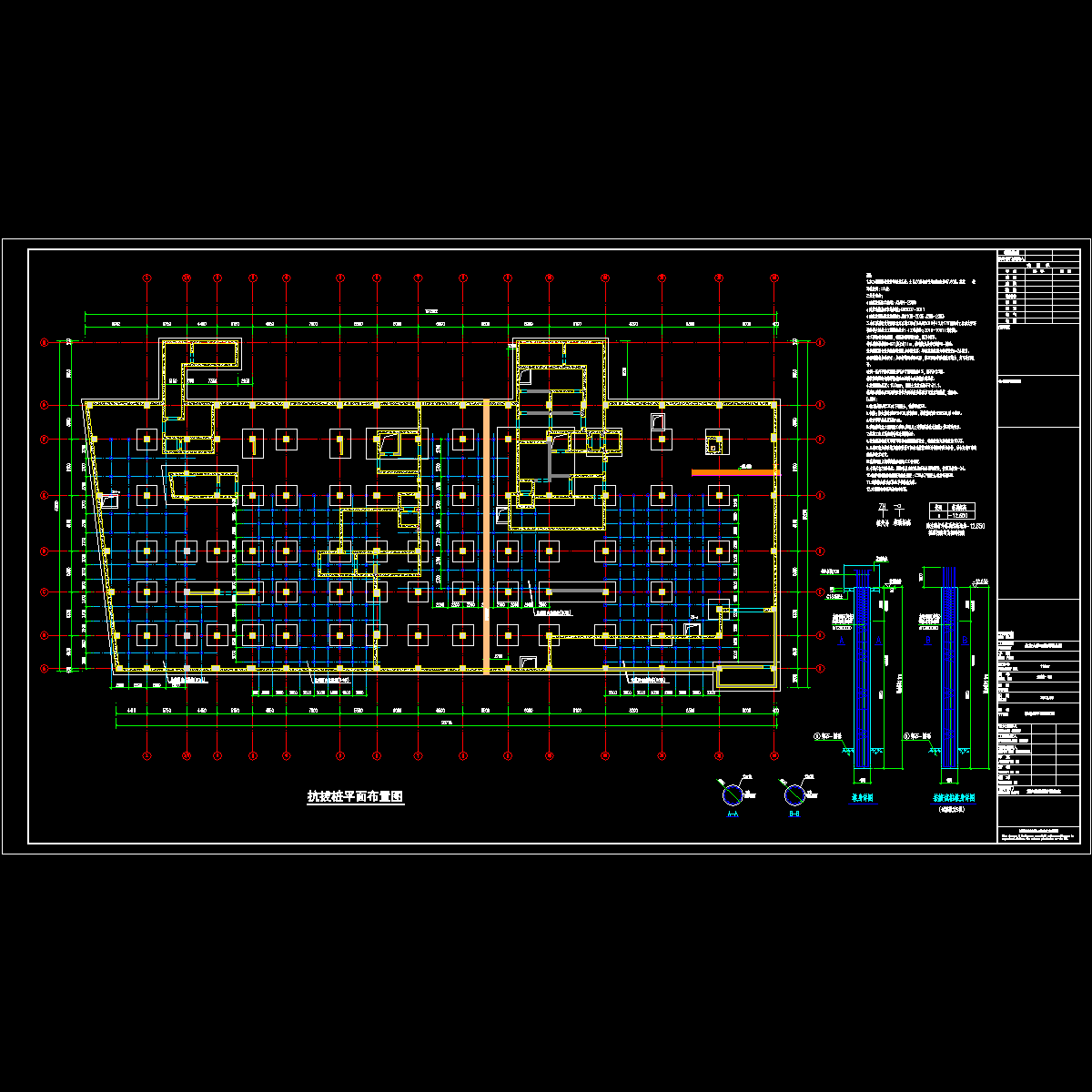

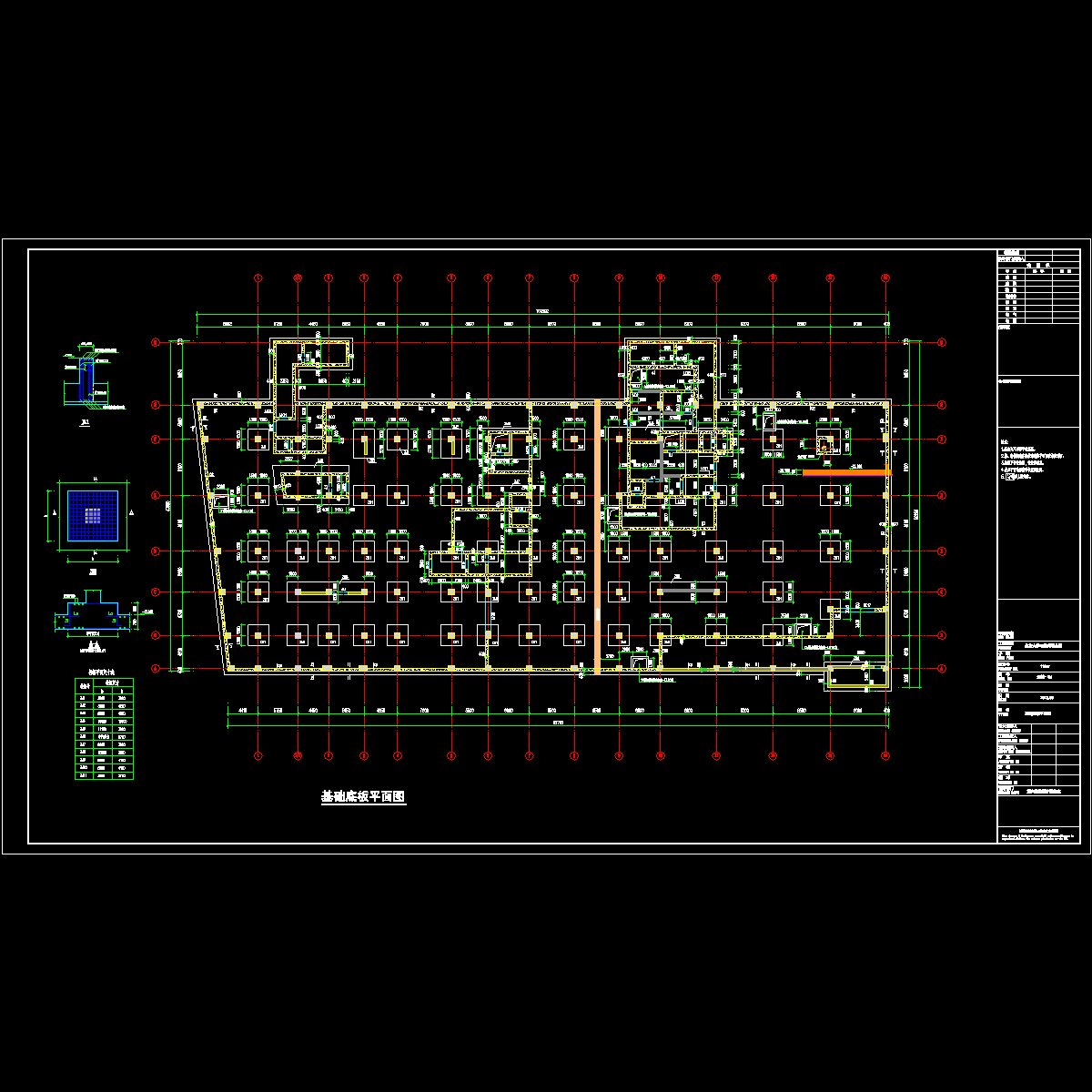

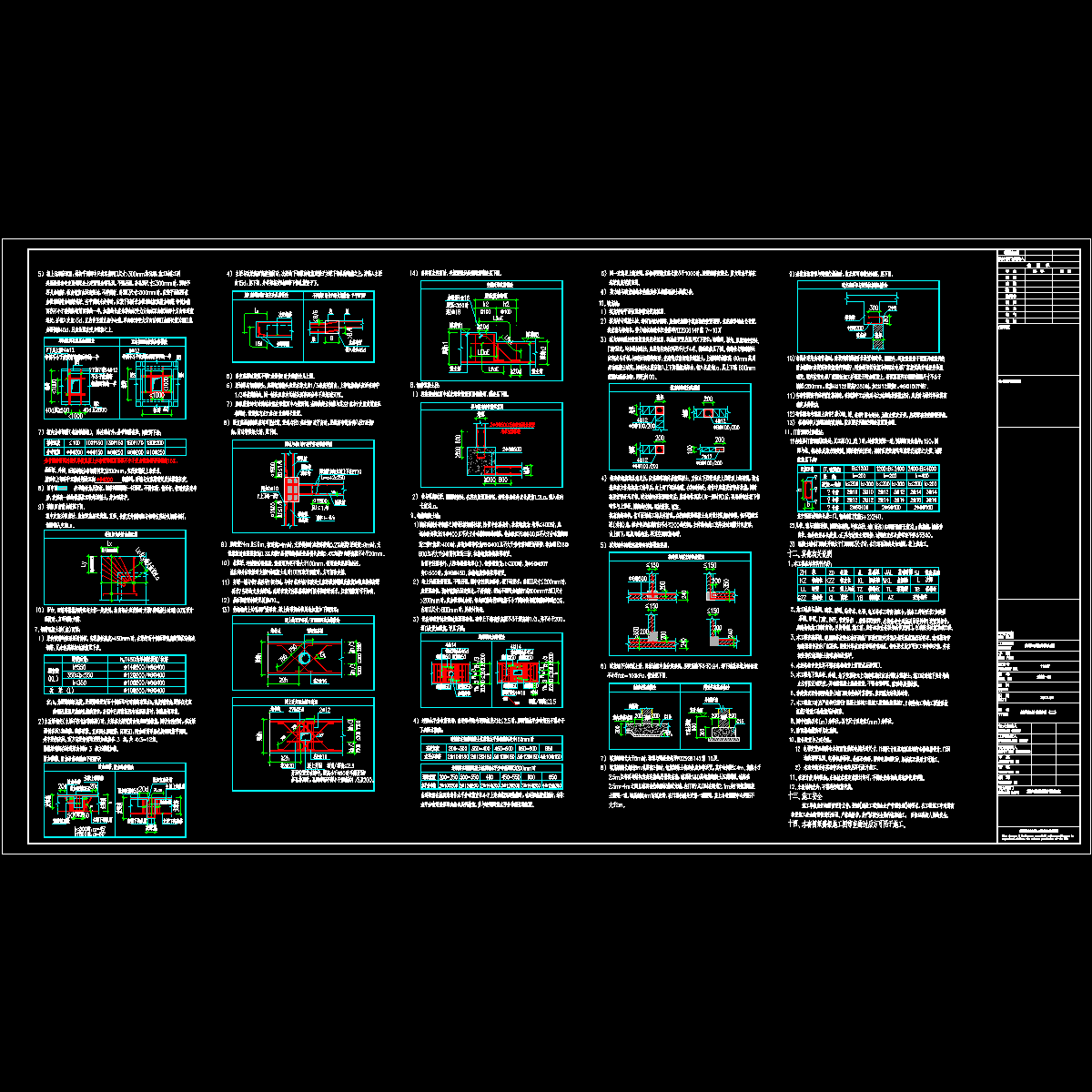

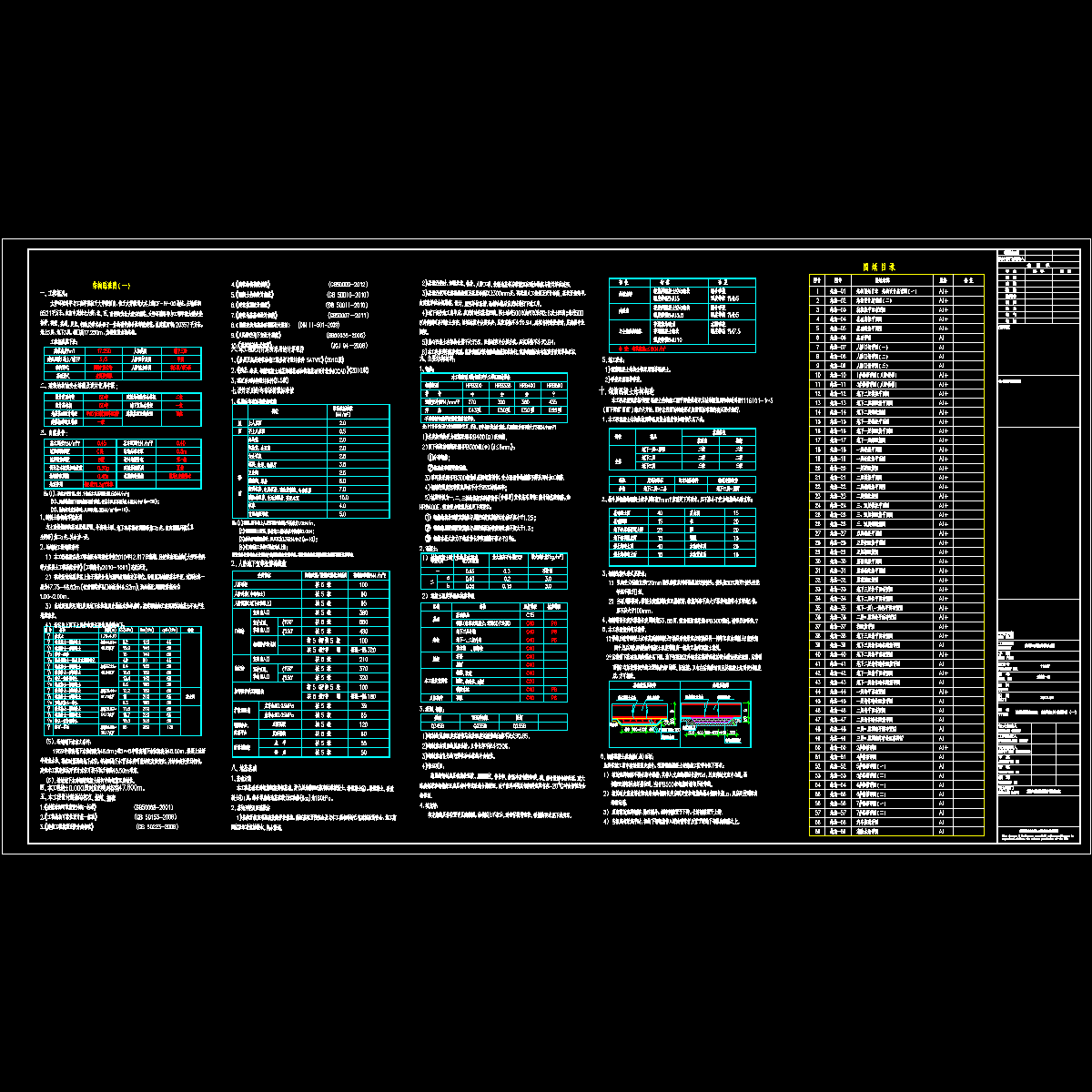

该资料包含：结构设计总说明，抗拔桩平面布置图，基础底板平面图，基础配筋平面图，基础详图，人防口部详图，地下、地上模板平面图，板配筋平面图，梁配筋图，墙平面布置图，暗柱配筋详图，汽车坡道详图，消防水池详图共计59张图。
分享投稿时间：近几年8月。

二层模板平面图

二层梁配筋图

二层墙平面布置图

汽车坡道详图

消防水池详图

人防口部详图

二层-屋顶层柱平面布置图
