一份两层门式钢架银行改造加固结构CAD施工图纸(平面布置图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 参考图纸：4张
• 设计年代：近代

附件详情

该项目属改造加固工程，不改变原有结构体系的抗震设防等级。原结构体系采用旧规范设计，不适用于现行的规范。甲方拟将原有建筑结构局部加固，本图遵从甲方需要进行钢结构加固设计。
该资料包含：
结构设计总说明、原混凝土梁底角钢加固与新设工字钢梁 平面布置图 、新增压型钢板混凝土楼面配筋图、新加钢柱其柱脚与柱顶连接详图、钢梁与原混凝土梁连接共4张图纸。

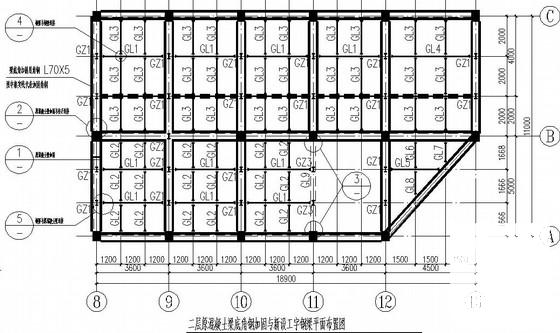

第 1 张图

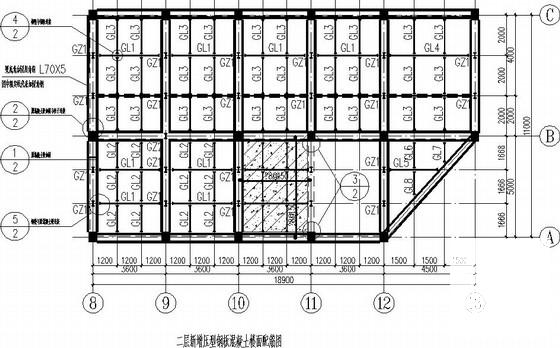

第 2 张图

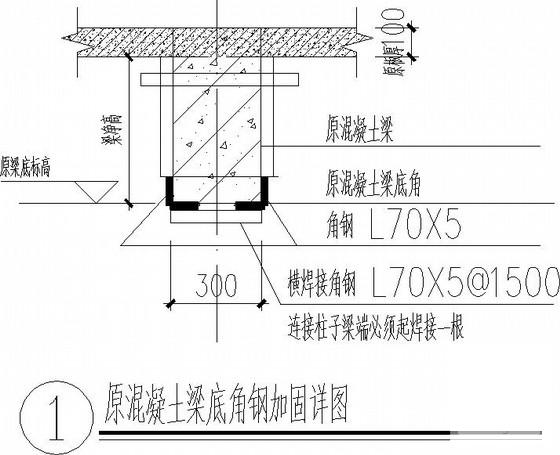

第 3 张图

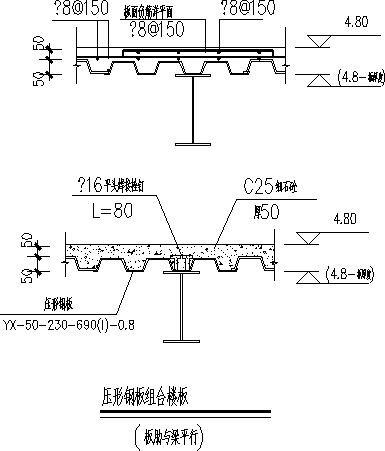

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
