一份18m跨单层门式钢架厂房结构CAD施工图纸（独立基础）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架, 轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：18m
• 抗震设防烈度：6度抗震
• 风压：0.5kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

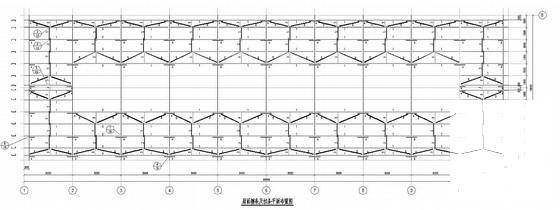

该项目为单层无吊车、带天窗门式刚架轻型房屋钢结构厂房。跨距18m，柱距6m，6度抗震设防，柱下独立基础。包括：结构设计总说明，墙皮檩条及拉条平面布置图，基础详图， 节点详图 ，钢柱及柱间支撑平面布置图，天窗架结构剖面图，屋面檩条及拉条 平面布置图 等共计18张图纸。

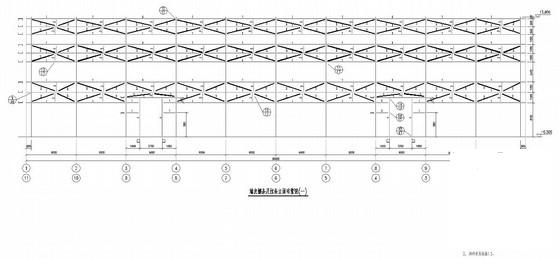

墙皮檩条及拉条立面布置图

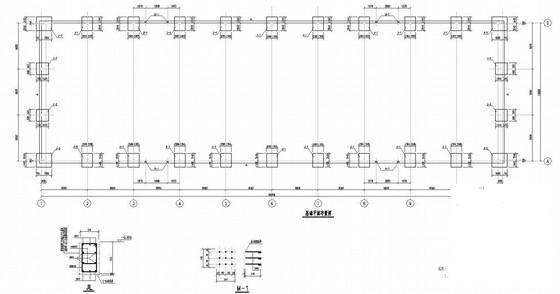

基础平面布置图

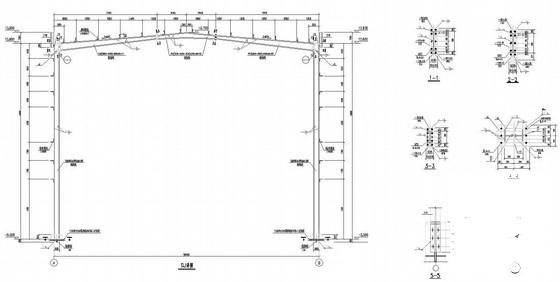

钢架详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
