城市支路CAD施工图纸设计25张(标准横断面图).dwg

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 施工图设计说明书
• 项目地址示意图
• 定线关系图
• 逐桩坐标表
• 道路平面设计图
• 道路纵断面设计图
• 标准横断面图
• 道路横断面设计图
• 土方数量表
• 清表数量表
• 路面结构设计图
• 人行道铺装设计图

附件详情

本道路为城市支路，规划红线25m，设计速度为30km/h。规划横断面为一幅路型式，行车道宽19m，行车道两侧绿化带各宽为1.5m，两侧人行步道各宽为1.5m，人行道外两侧绿化带宽4m。
……
横断面为一幅路型式，具体如下：4m（绿化带） 1.5m（人行道） 1.5m（绿化带） 2.5m（非机动车道） 14m（机动车道） 2.5m（非机动车道） 1.5m（绿化带） 1.5m（人行道） 4m（绿化带）。道路路拱采用直线型，车行道横坡为双向坡，坡度为1.5%，人行道横坡为1.0%，人行道横坡向车行道方向，具体详见标准横断面设计图。
……
该项目道路路面为沥青砼路面结构，结构厚度结合当地地质条件、满足道路等级、考虑开发区内重车通行、满足防冻厚度要求确定。沥青混凝土路面设计基准期为10年，标准轴载BZZ-100，土基回弹模量E0设计值为20MPa。土基顶面设计弯沉值为310.5(1/100mm)。
……
共25张，编制于近代年。

标准横断面图

人行道铺装设计图

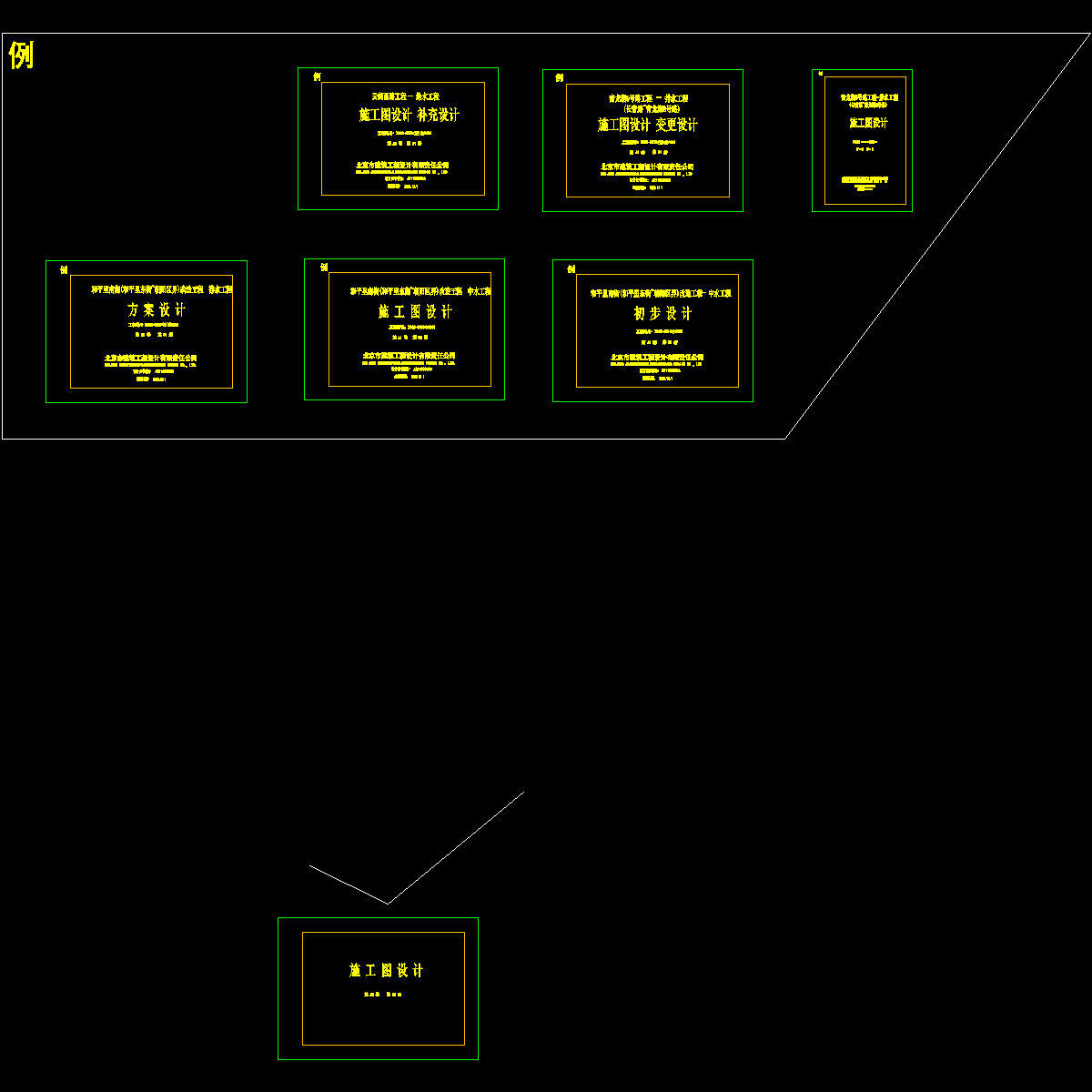

00市政封面.dwg

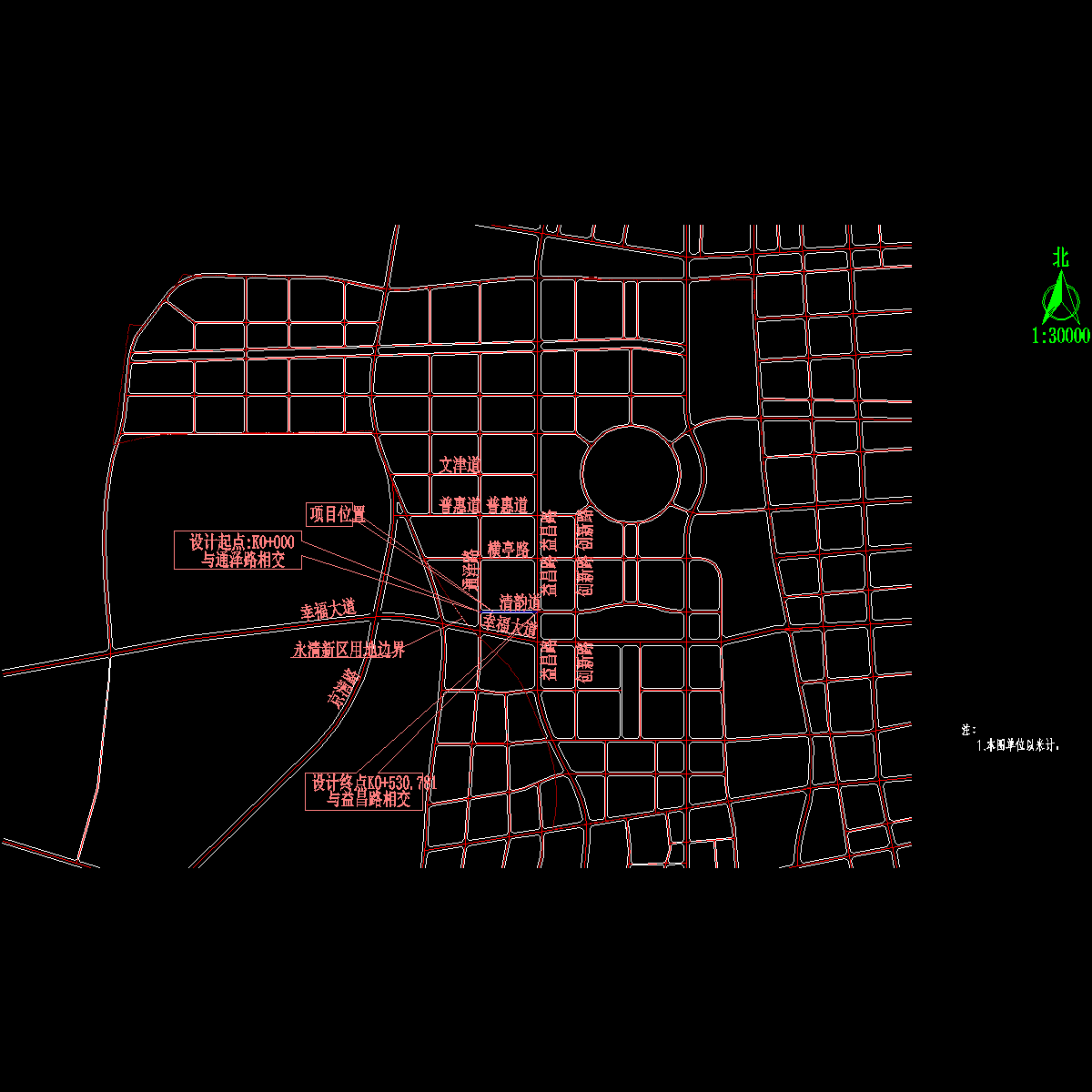

01项目位置.dwg

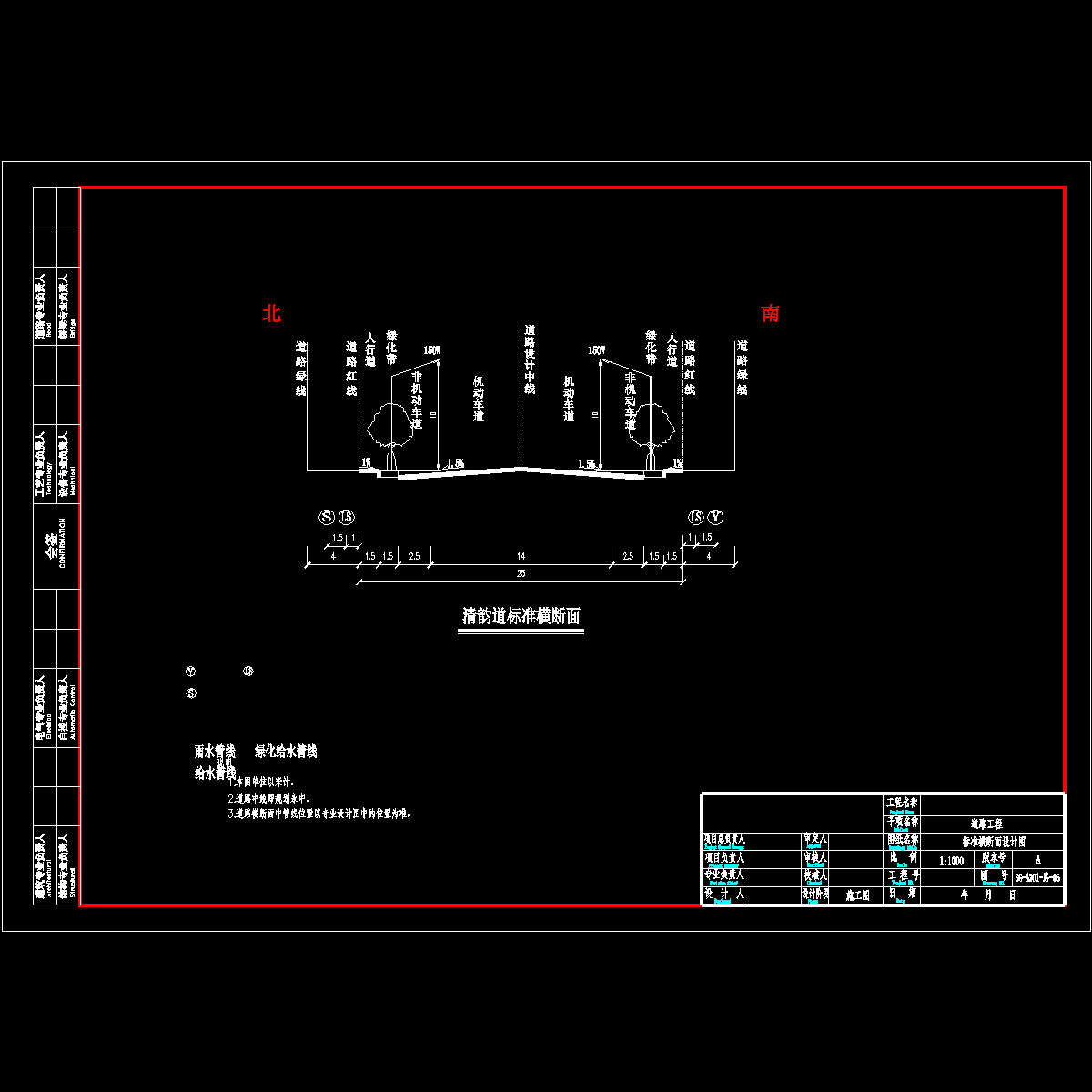

06标准横断面.dwg

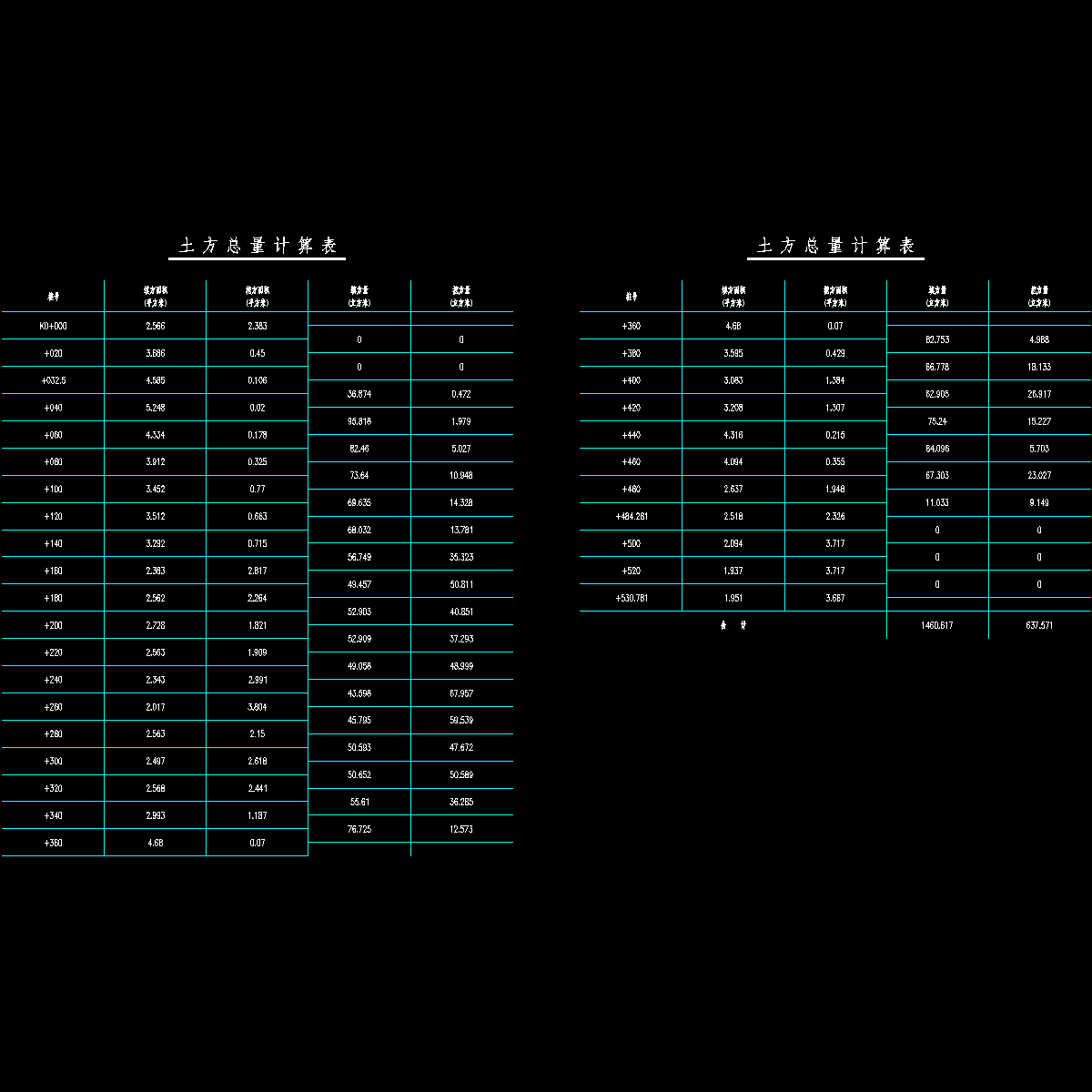

08逐桩土方表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
