[CAD]4层钢框架结构车间办公楼结构图纸（局部5层）(平面布置图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：条形基础, 独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

该项目是济南某车间办公楼，办公楼部分四层（局部五层），高度15.3米，结构体系为钢框架结构，采用柱下独立基础、墙下条形基础，基础设计等级为丙级，抗震设防烈度为6度。
该资料包含： 结构设计说明 ，基础图，基础详图，结构图，结构节点图，梁柱连接节点图，楼梯图等共计18张图。
分享投稿时间：近几年8月。

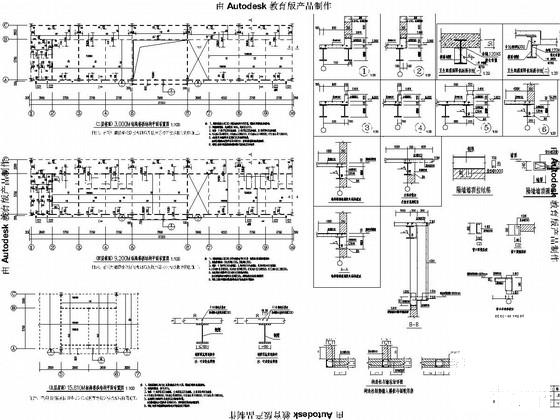

结构图

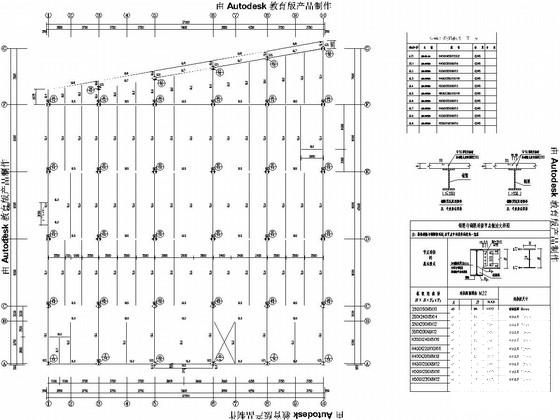

节点 平面布置图

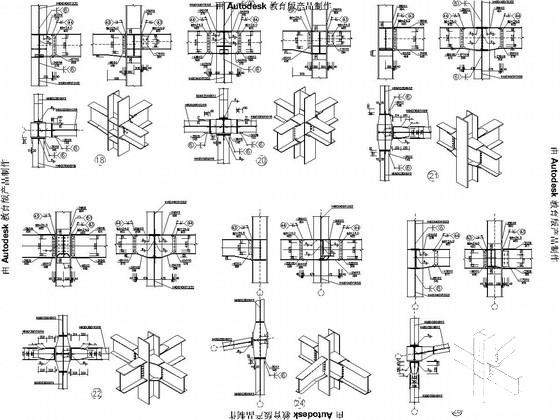

梁柱节点图

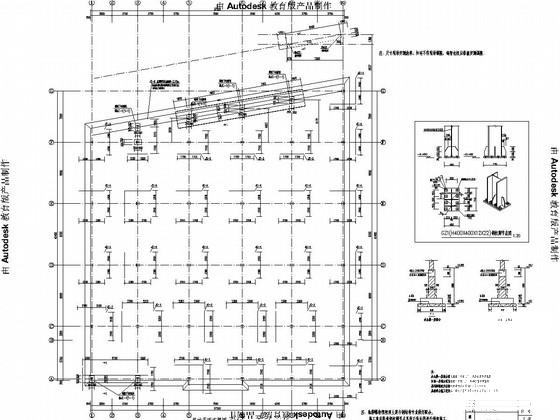

第 1 张图
