公司钢构车间和局部3层办公楼给排水设计CAD施工图纸

  • 建筑类别:工业厂房
  • 建筑地上层数:3层
  • 建筑地下层数:0层
  • 出图日期:2010
  • 建筑设计面积:33000平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓

附件详情

1.项目概要:为一层成都某高新技术有限公司钢构车间和局部三层办公楼,属丁类生产车间,车间建筑面积3600平米,建筑体积约3.3万平米,耐火等级二级,车间和三层办公楼相接,办公楼每层建筑面积440平米,建筑体积约5400平米。该项目无中央空调系统。设计范围:室内给排水、消火栓系统、灭火器的配置;屋面雨水、空调冷凝水及阳台排水详建施。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

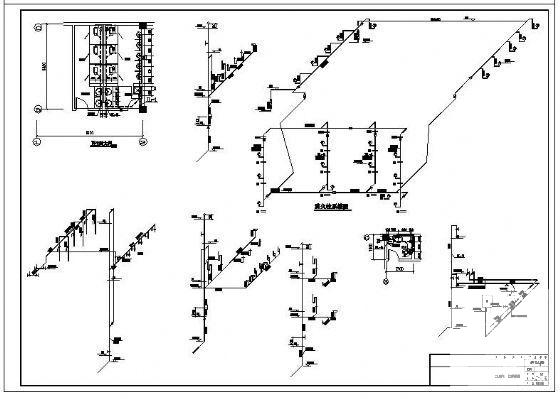

  • 办公楼给排水施工图 - 1
    办公楼给排水施工图 - 1
  • 办公楼给排水施工图 - 2
    办公楼给排水施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
