22层5万平商住楼电气CAD施工图纸(TN-S)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 建筑面积：50721.27平方米
• 地上层数：22层
• 地下层数：2层
• 图纸设计深度：施工图
• 地下室用途：车库,设备用房
• 负荷等级：一级,三级
• 接地方式：TN-S
• 项目地址：四川
• 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计：火灾自动报警系统,视频监控系统,有线电视和卫星接收系统,其它

概况：

本项目包括地下两层停车库及地上 1 栋高层商住楼，为一类高层商住楼。规划总建筑面积50721.27m。本项目为单体及地下室两个子项组成。地下室为两层，由汽车库、设备房构成，建筑面积17013.75m。其中负一层8658.40m、负二层8412.70m。汽车库停车数为470辆。地上部分共22层，1~4层为商业网点，部分为物管用房，建筑面积为5773.96mm；4~22层为纯住宅，建筑面积为27678.11m。地下室为两层，层高具体详地下室平面图。地上建筑高度为79.50m。

设计范围：

10/0.4kV变配电系统；动力配电系统；照明系统；

建筑物防雷接地系统及安全措施；

光纤入户系统；有线电视系统；视频安防监控系统；

可视对讲系统；电梯五方对讲系统；

火灾自动报警及消防联动控制系统；火灾应急广播系统；

部分图纸摘录：

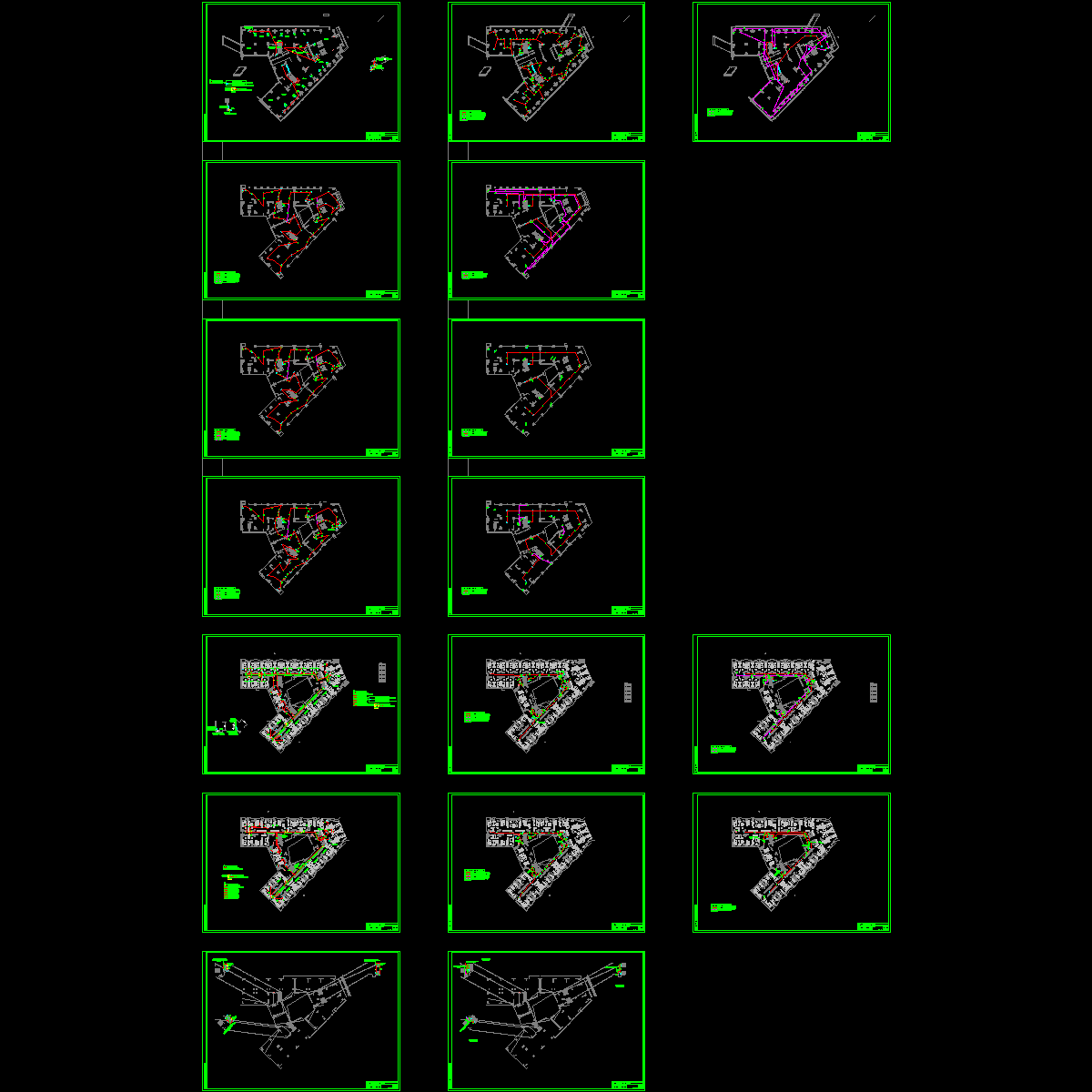

可控照明平面图

消防报警平面图

消防广播平面图

弱电平面图

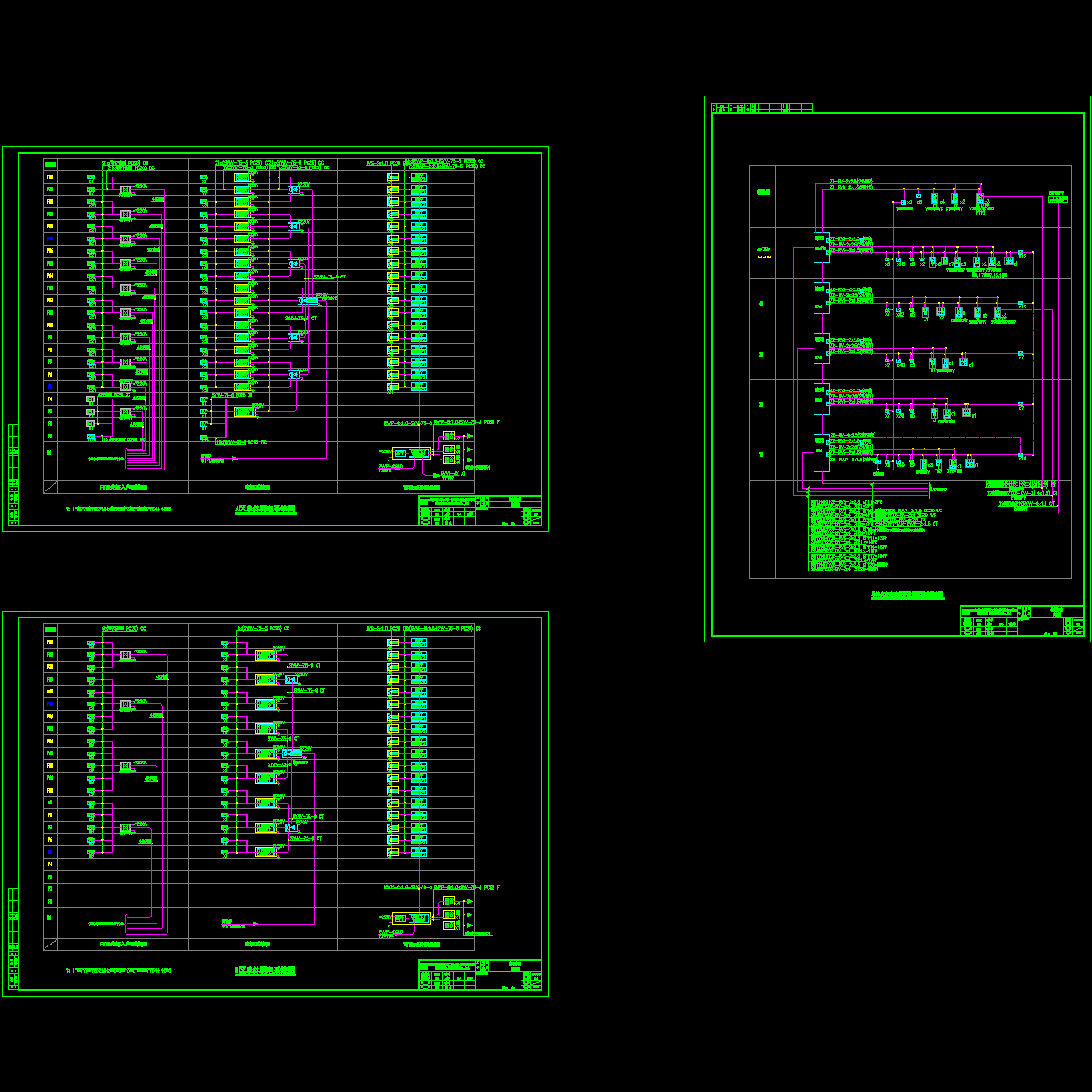

火灾自动报警系统图

电气火灾监控系统图

可视对讲系统图

FTTH光纤入户总系统图

电梯五方对讲系统总图

变配电房平面布置、接地平面图及剖面图

弱电机房平面布置图

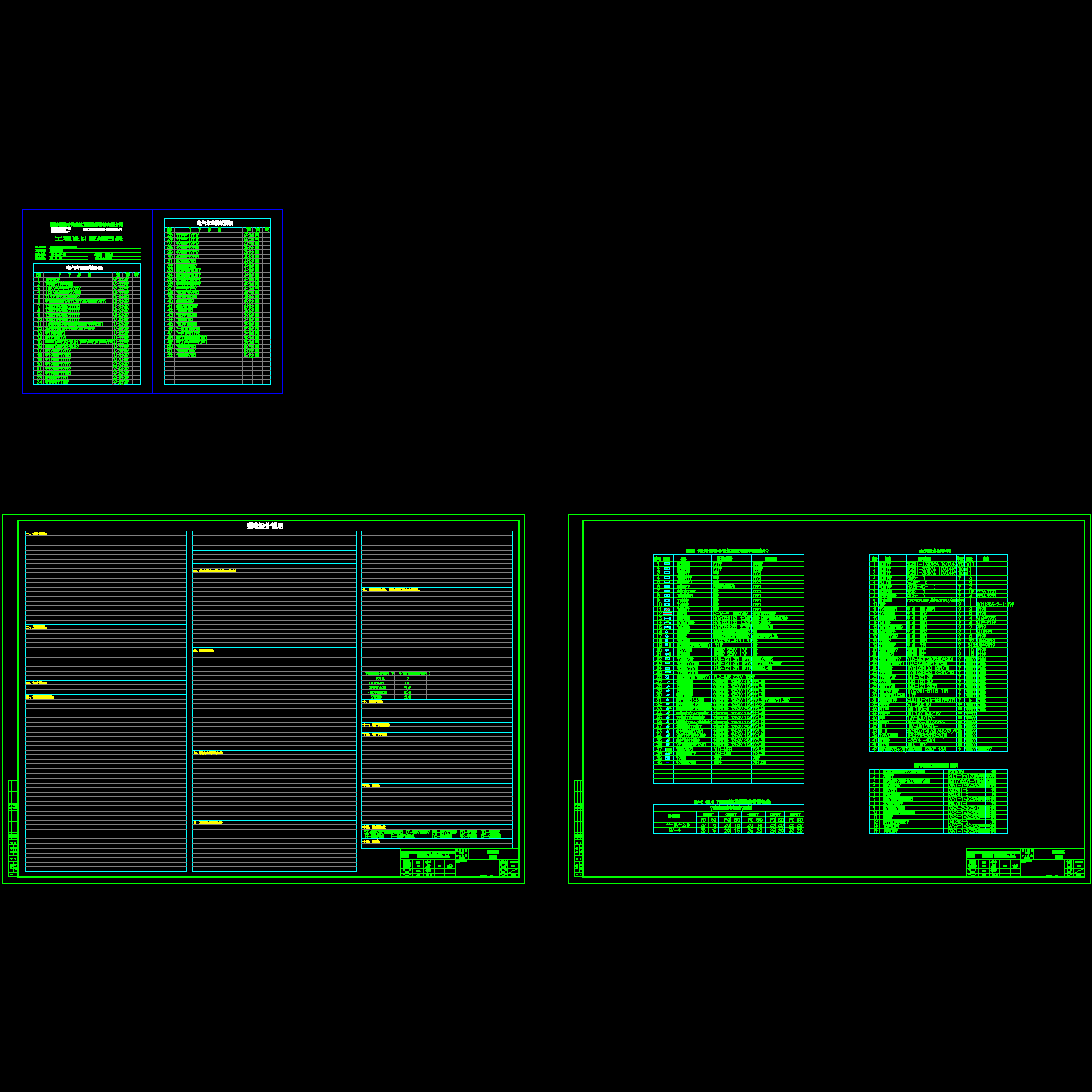

1 、弱电、消防设计说明.dwg

2、地下室弱电、消防系统.dwg

3、单体弱电、消防系统图.dwg

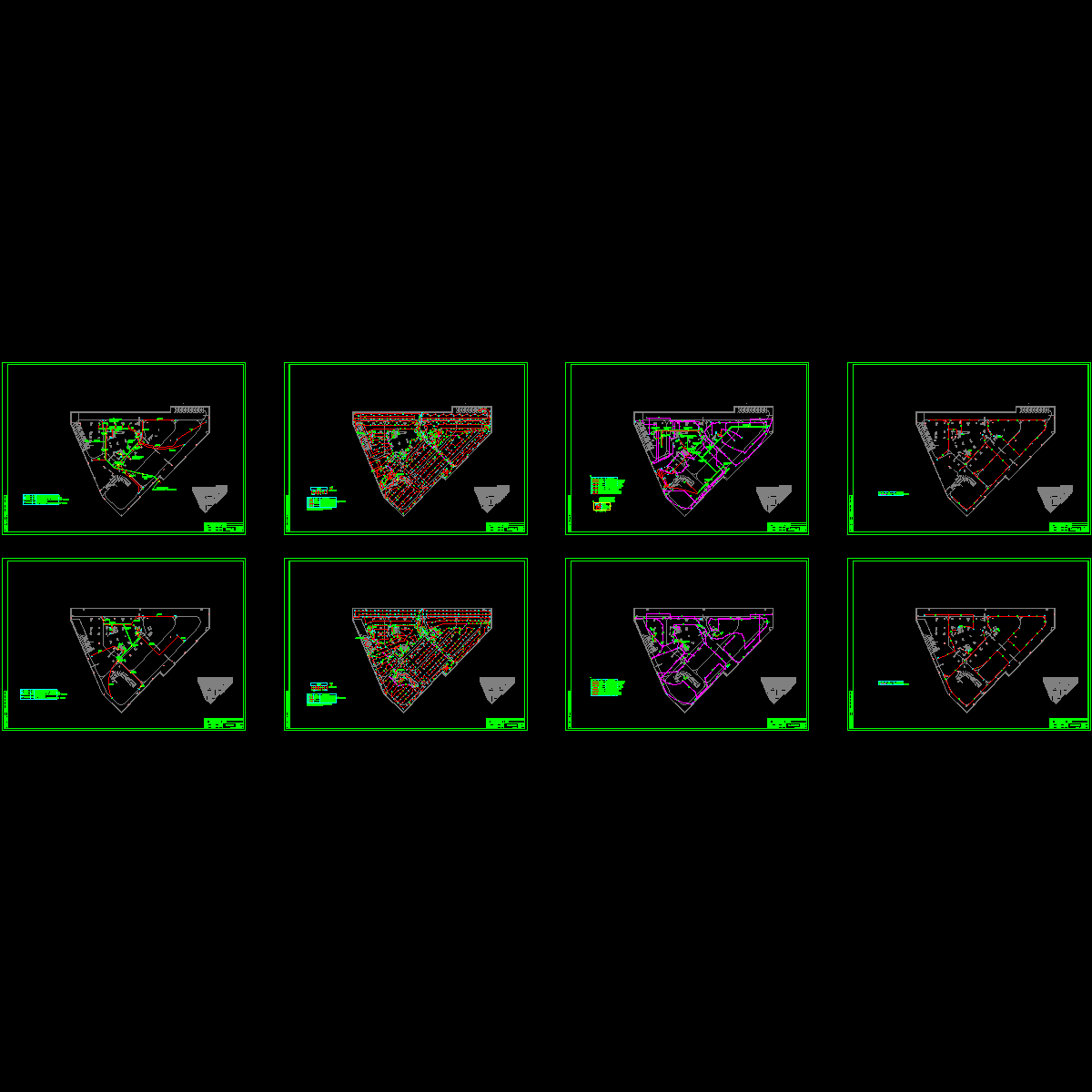

4、地下室弱电、消防平面.dwg

5、单体弱电、消防平面.dwg

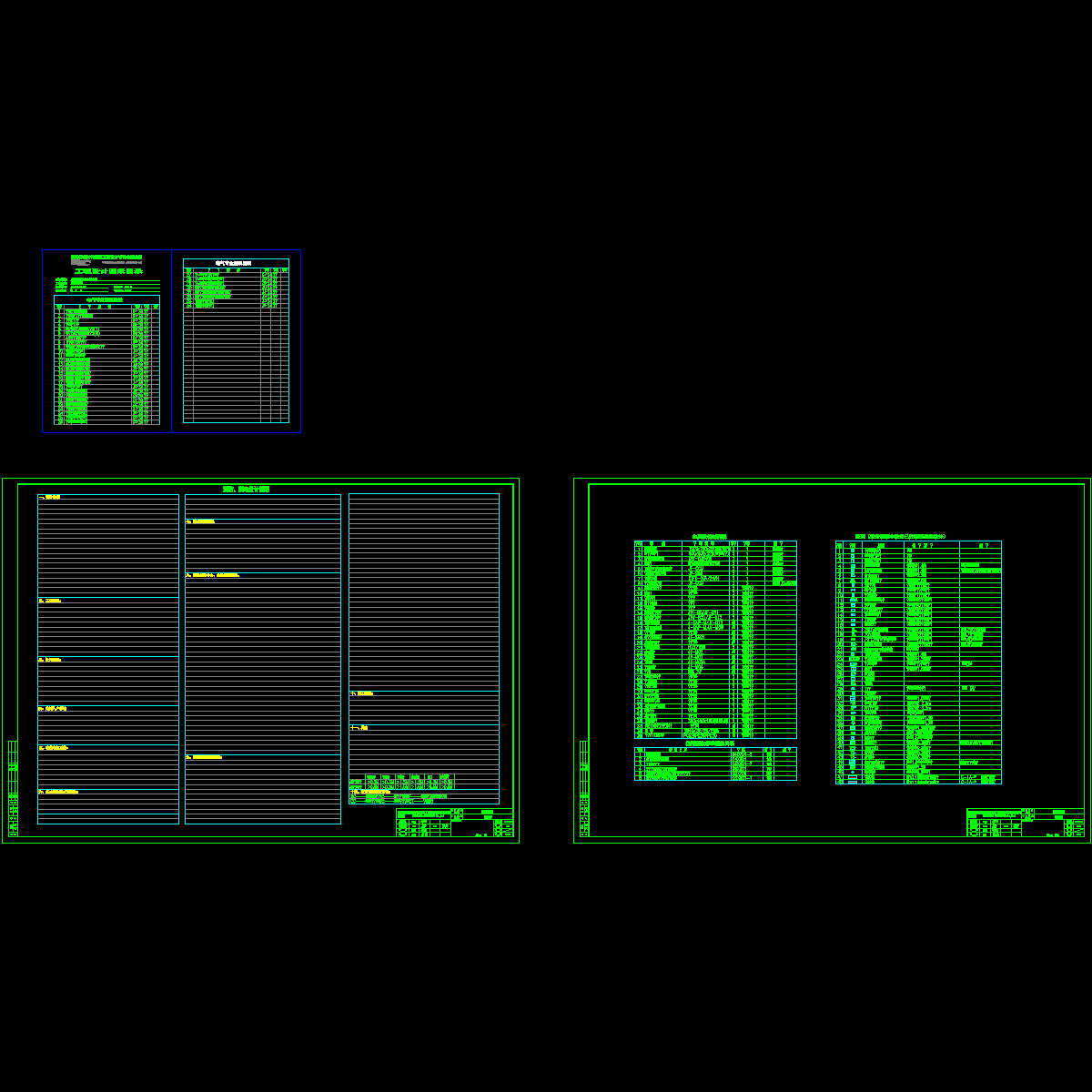

1、强电设计说明.dwg

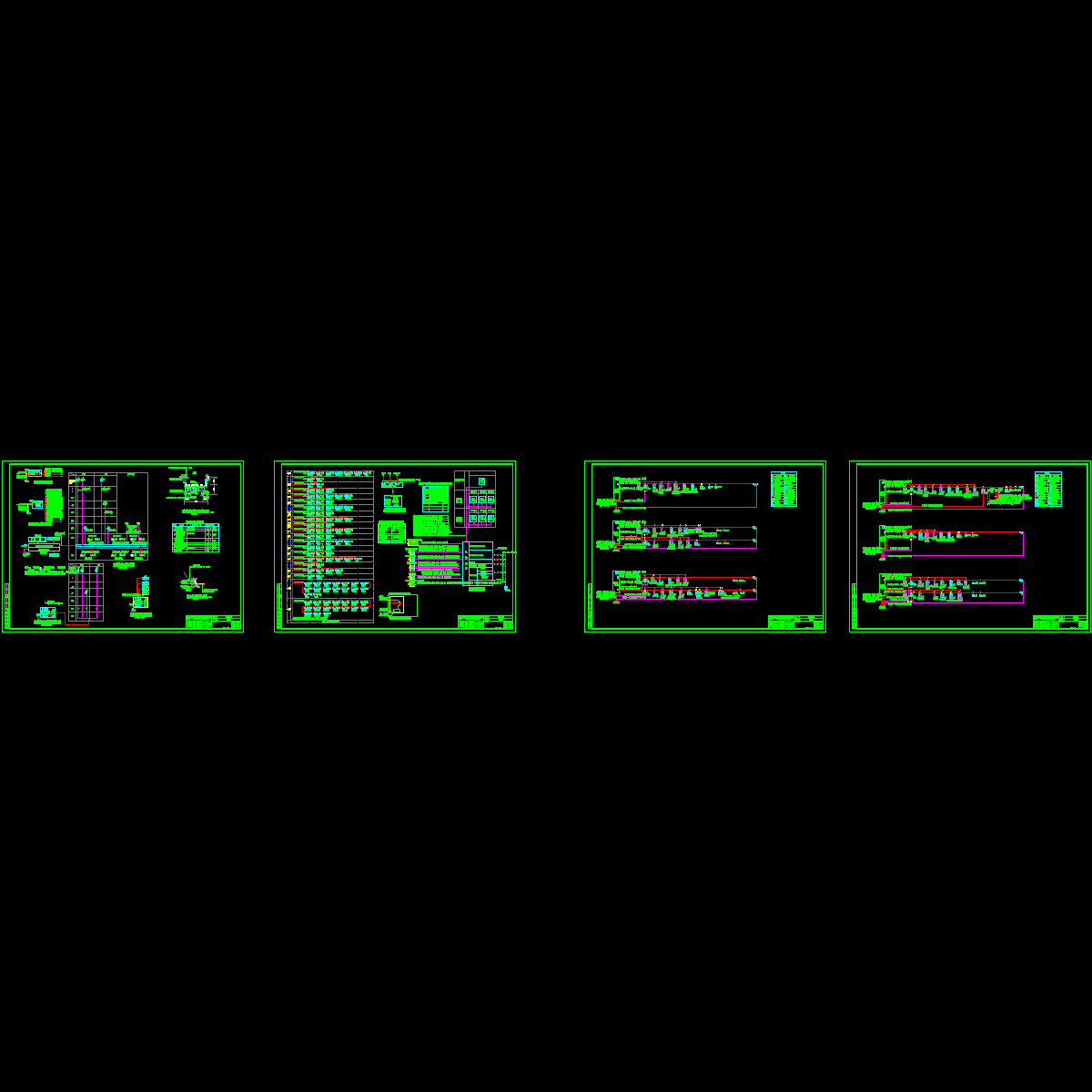

2、高低压系统图、配电系统图.dwg

3、变电所.dwg

4、竖向系统图.dwg

5、地下室动力、照明系统.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
