一、项目概况
该项目为市委党校内的一幢二类高层建筑，包括学员楼及教学楼。地下一层，地上部分左侧教学楼为四层，右侧学员楼为11层。学员楼客房分为三种:4 1型套间,1 1型套间以及
标准
套间。
二、设计范围
1.该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2.地下室以及一层厨房工艺,雨水处理工艺由设备供应商提供工艺和设备安装图，经我方审核后施工。
三、系统概况
1.生活给水系统：
1).水源：该项目二根DN200给水管从校园内两根引入管接出(这两根引入管从虹漕南路接入，管径均为DN200，两根引入管间设阀门)，作为该项目生活消防合用水源，供水压力不小于0.16MPa。
2).生活用水量：最高日用水量为313m3/d，最大小时用水量为38m3/h。
3).供水方式：下沉庭院和室外景观水池由市政管网压力直接供水。
低区——地下1层～5层（变频泵组经减压阀减压供水）
高区——6层～11层（变频泵组供水）
4).高区坐便器给水系统：高区坐便器给水由屋顶20m3冲厕消防合用水箱供给,水箱有保证18m3消防水量不挪作它用的措施。
2.热水系统：
1).供应范围：学员楼客房以及地下一层和一层内厨房。
2).热媒：地源热泵机组提供的55℃热水以及校园原有蒸汽锅炉将作为事故备用热源（热媒部分由暖通专业提供设计）.
2).供水方式：生活热水采用板式热交换器制备热水。地下室泵房内设置两组板式热交换器、立式贮热罐及热水循环泵。 热水系统分区与冷水系统相同；热水系统均采用机械循环，干管循环，学员楼客房内支管保温采用电伴热。
4．生活污水系统：
1)．排水条件：北侧杨家桥路有市政雨、污水管道。
2)．排水体制：该项目采用污、废水分流制。室内%%p0.000以上污废水重力自流排入室外雨污水管，地下室污废水采用潜水排污泵提升至室外雨污水管。厨房废水经隔油池处理后，排入室外污水管。
3). 污水排放量：280m3/d。
5.雨水系统：
1).屋面为重力雨水系统。
2).屋面雨水排至室外雨水管，部分经雨水回用系统收集处理后回用于知名地产浇灌和水体补充。室外雨水经知名地产和地面渗透后，径流雨水由雨水口收集至室外雨水管，最终排至市政雨水管道。
6.消火栓系统：
1).水量：室内消火栓用水量20L/s；室外消火栓用水量30L/s。
2).供水方式：
a、室外消防由市政管网压力直接供水，管网最小压力为0.16MPa。
b、室内消火栓系统为临时高压制：地下一层消防泵房内设有消火栓泵二台，直接从室外消防管上抽水；42.50米标高屋面设有20m3生活消防合用水箱(采取18m3消防水量不挪作它用的措施),为消火栓,喷淋系统及大空间智能洒水装置合用消防水箱。
4).消火栓布置：保证室内同层任何部位有两股水枪的充实水柱同时到达。
5).系统分区：采用一个压力分区，B1至3F消火栓采用减压稳压消火栓。
6).室外设置水泵接合器2套。
7.自动喷水灭火系统：
1).水量：35L/s。
2).供水方式：
a、管网最小压力为0.15MPa。
b、室内喷淋系统为临时高压制：地下一层消防泵房内设有喷淋泵二台，直接从室外消防管上抽水；42.50米标高屋面设有20m3冲厕消防合用水箱(采取18m3消防水量不挪作它用的措施),为消火栓,喷淋系统及大空间智能洒水
装置合用消防水箱。
4).喷头布置：除了不宜用水扑救的场所外，均以自动喷水灭火系统保护，其中地下车库按中危Ⅱ级设计，喷水强度为8L/min*m2 ;地上空间按中危Ⅰ级设计，喷水强度为6L/min*m2。净空高度大于8m的场所采用非仓库类高大净空场所设计，喷水强度为6L/min*m2。作用面积260m2。入口门厅上空及休息接待区上空采用大空间智能洒水装置。
5).系统分区：采用一个压力分区.
6).4套湿式报警阀设在地下一层水泵房内。
7).室外设置水泵接合器3套。
8.移动式灭火器：
所有消火栓箱内配置储压式磷酸铵盐干粉灭火器(又称ABC干粉灭火器)。地下变电所设置手推车式磷酸铵盐干粉灭火器。除学员楼为严重危险级外，其余部位均为中危险级。
四、图纸展示

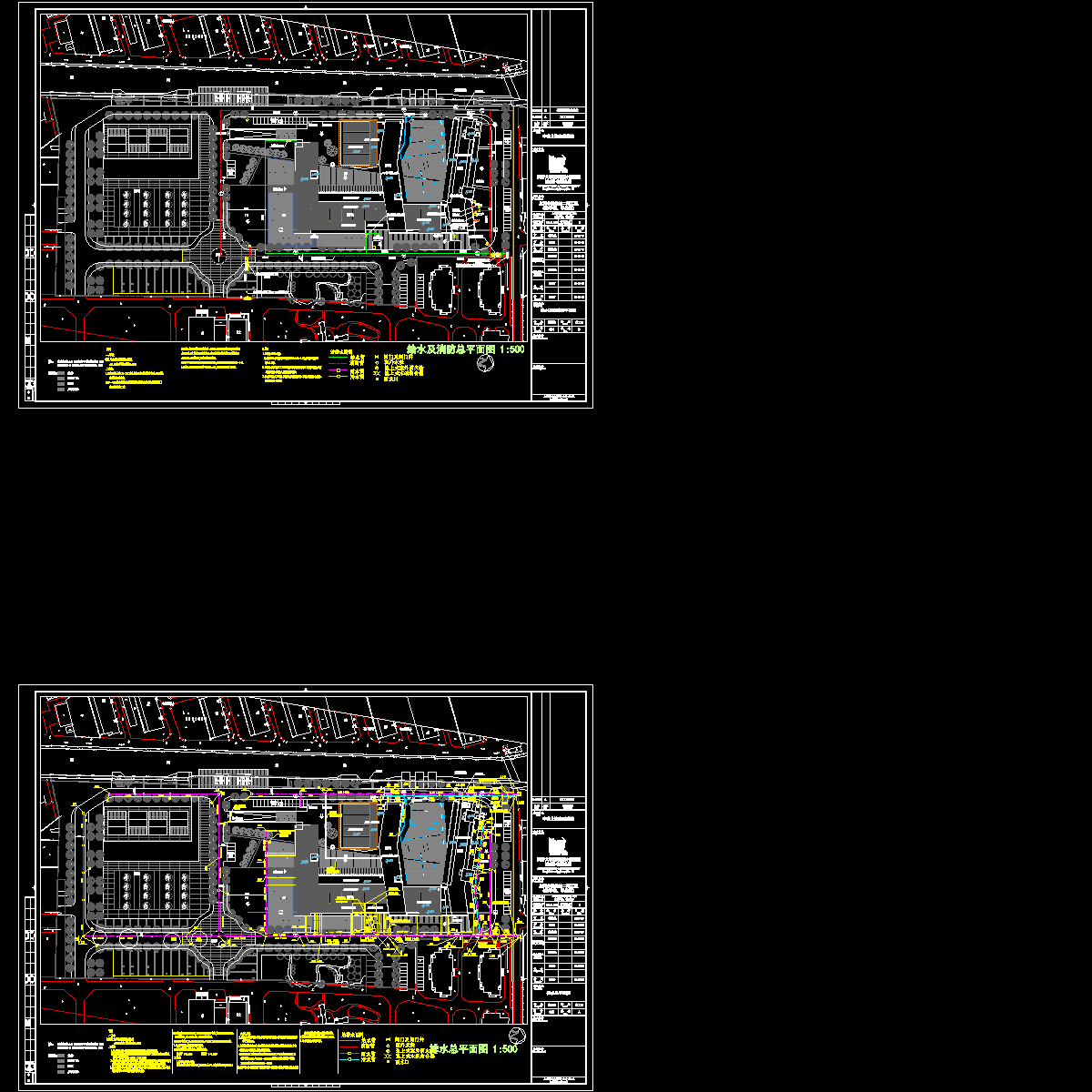

排水总图

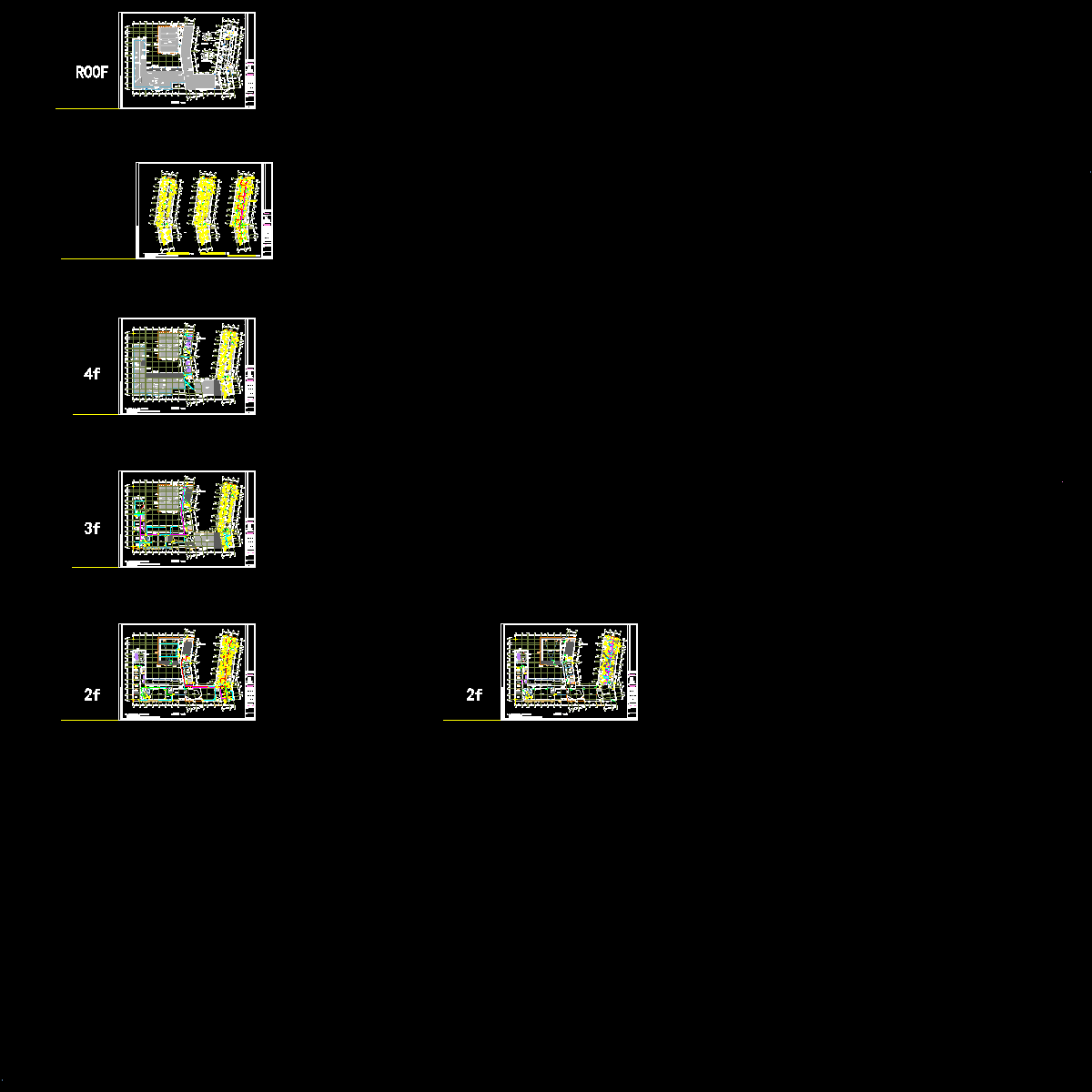

WC详图

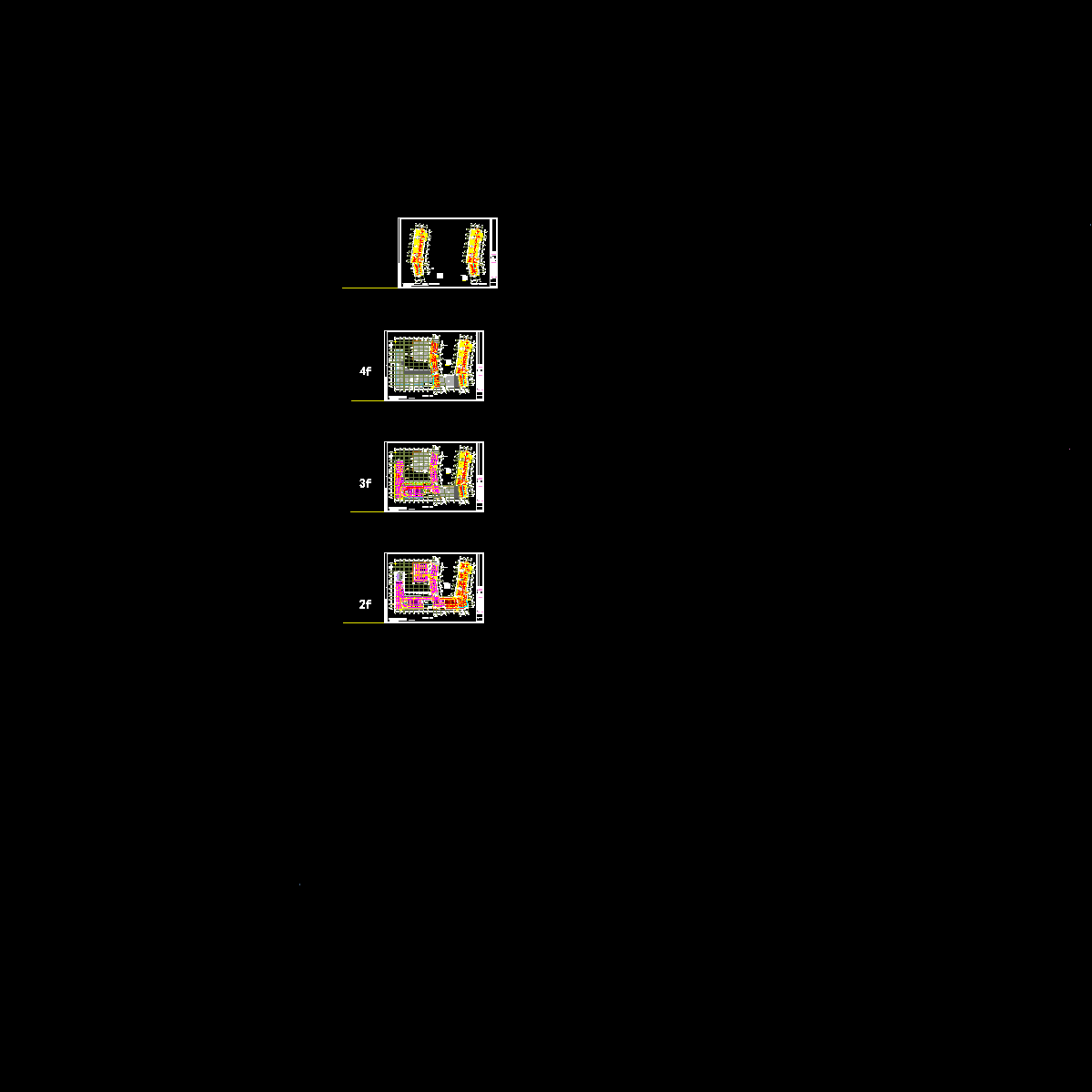

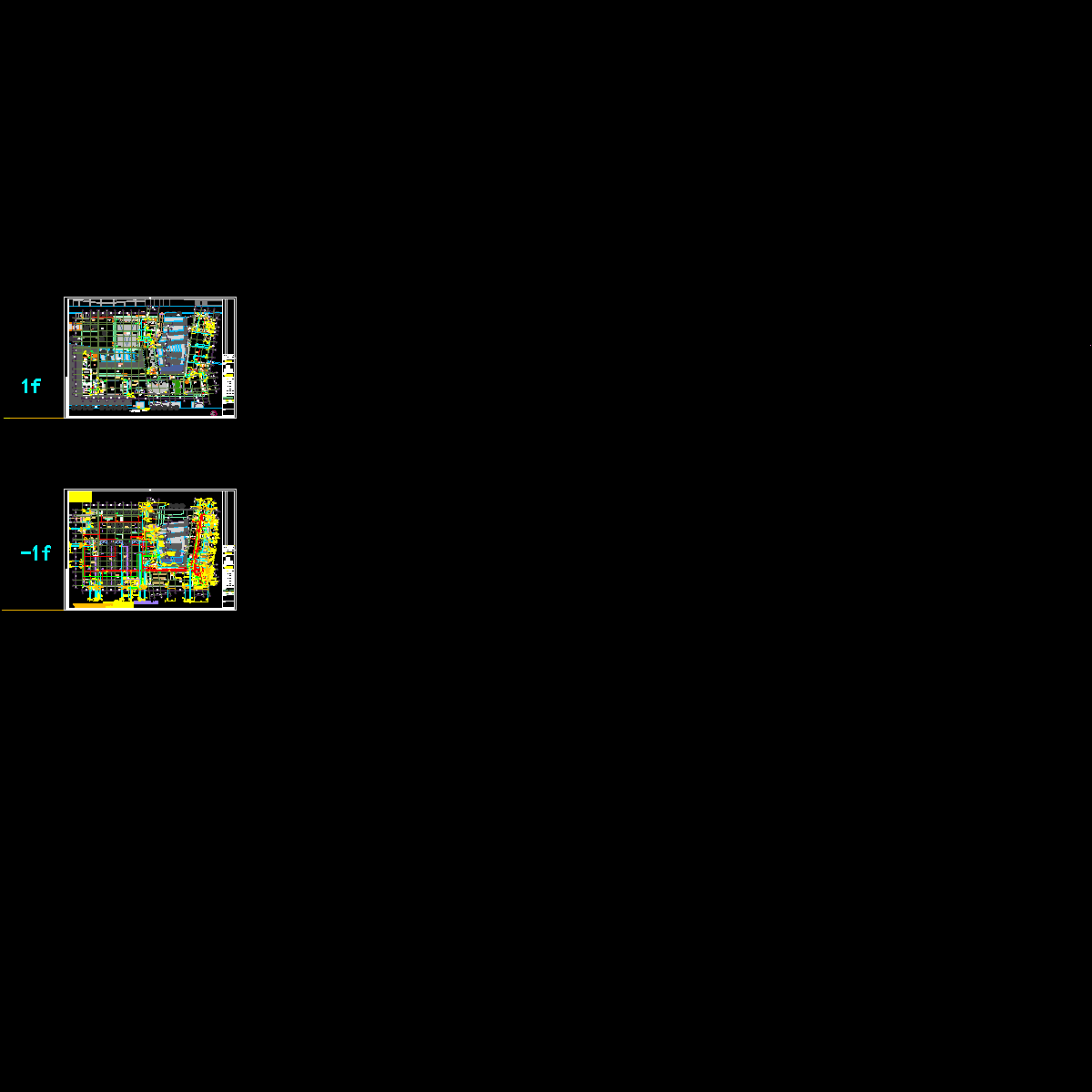

给排水及消防平面图

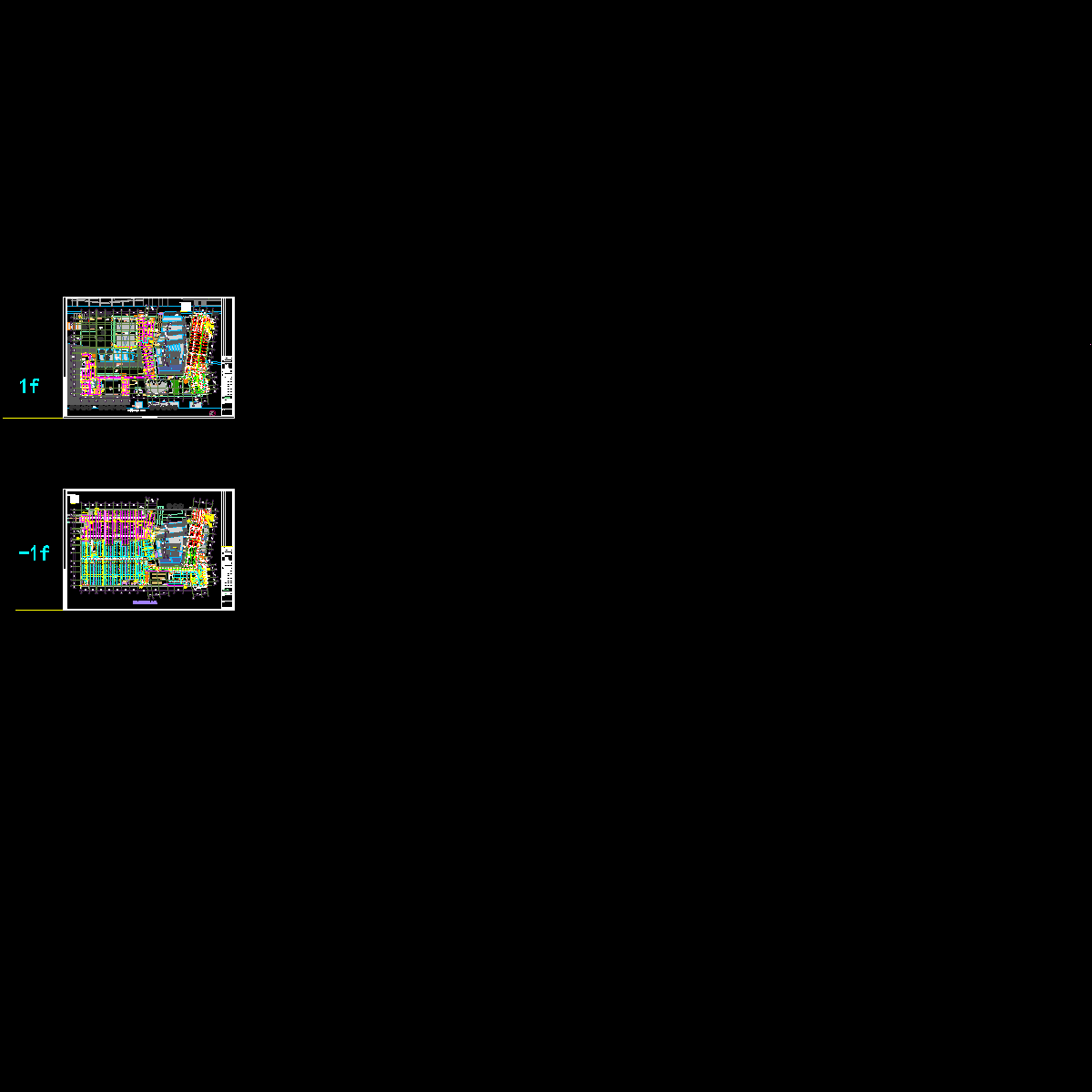

给排水及消防平面图2
喷淋平面图
热水设备示意图
水泵房平面图
