地铁车站深基坑支护结构钢支撑节点设计CAD详图纸.dwg

[复制链接]

0

主题

0

帖子

860

积分

超级版主

Rank: 8Rank: 8

积分
860
发表于 2021-1-10 20:23:16 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

3、支撑由活动、固定端头和中间节组成,各节由螺栓连接,本图所示为标准长度横撑中间节组合模数,非标准 长度横撑按其实际情况确定中间节组合模数。
6、每榀支撑安装时,用2台100t千斤顶对挡土结构施加预应力,千斤顶本身必须附有压力表,使用前需在实验室进行标定,两台必须同步施加顶力,达到设计值后,塞紧钢楔块才能拆除千斤顶。
7、焊接管端头与法兰盘焊接处,法兰端面与轴线垂直偏差控制在1.5mm以内,每根钢支撑的安装轴线偏心不大于20mm,法兰盘加工应符合国家标准JB81-59要求。
包含CAD图:
钢支撑设计图(一)
钢支撑设计图(二)
钢支撑设计图(三)

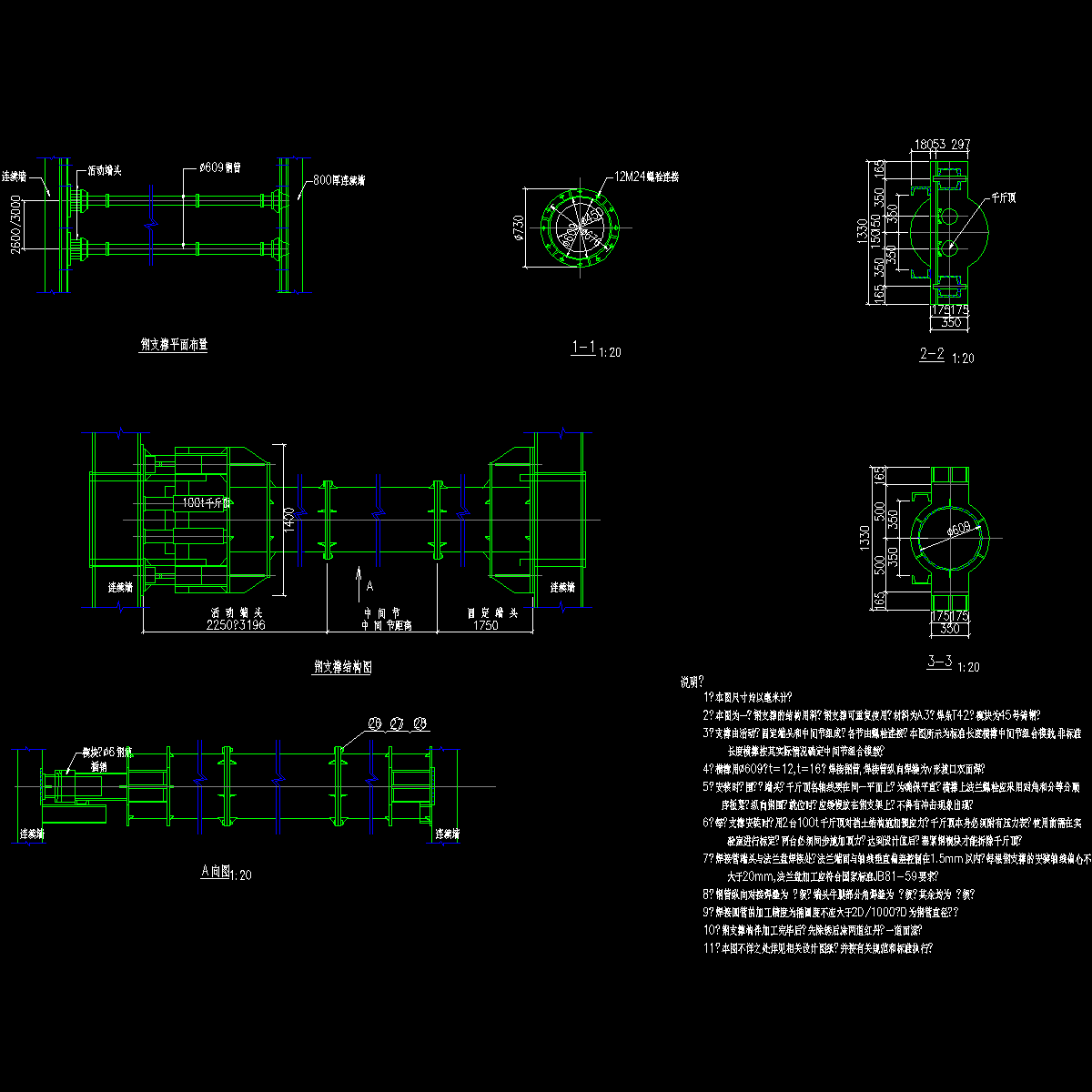

钢支撑平面布置
钢支撑结构图

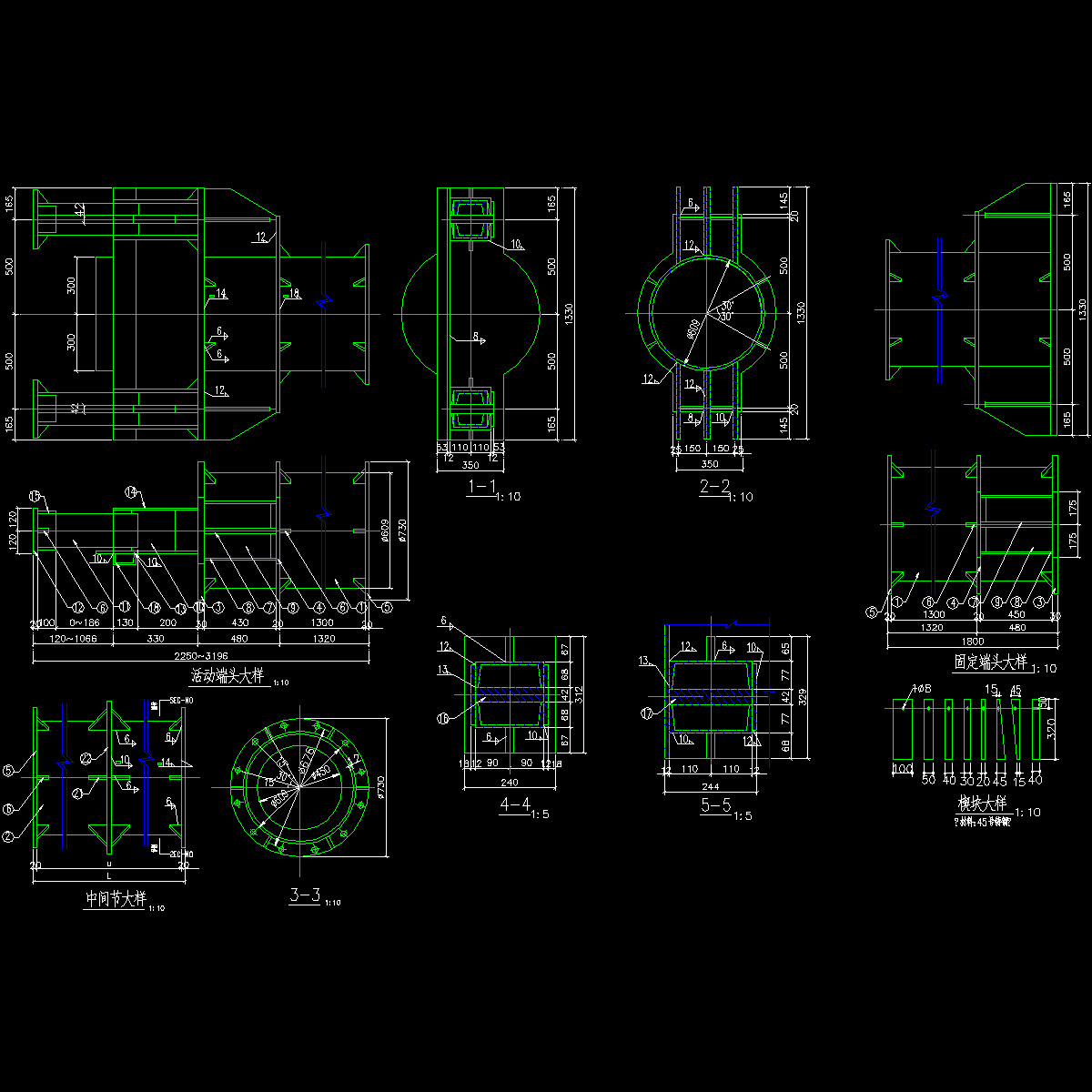

中间节大样
楔块大样

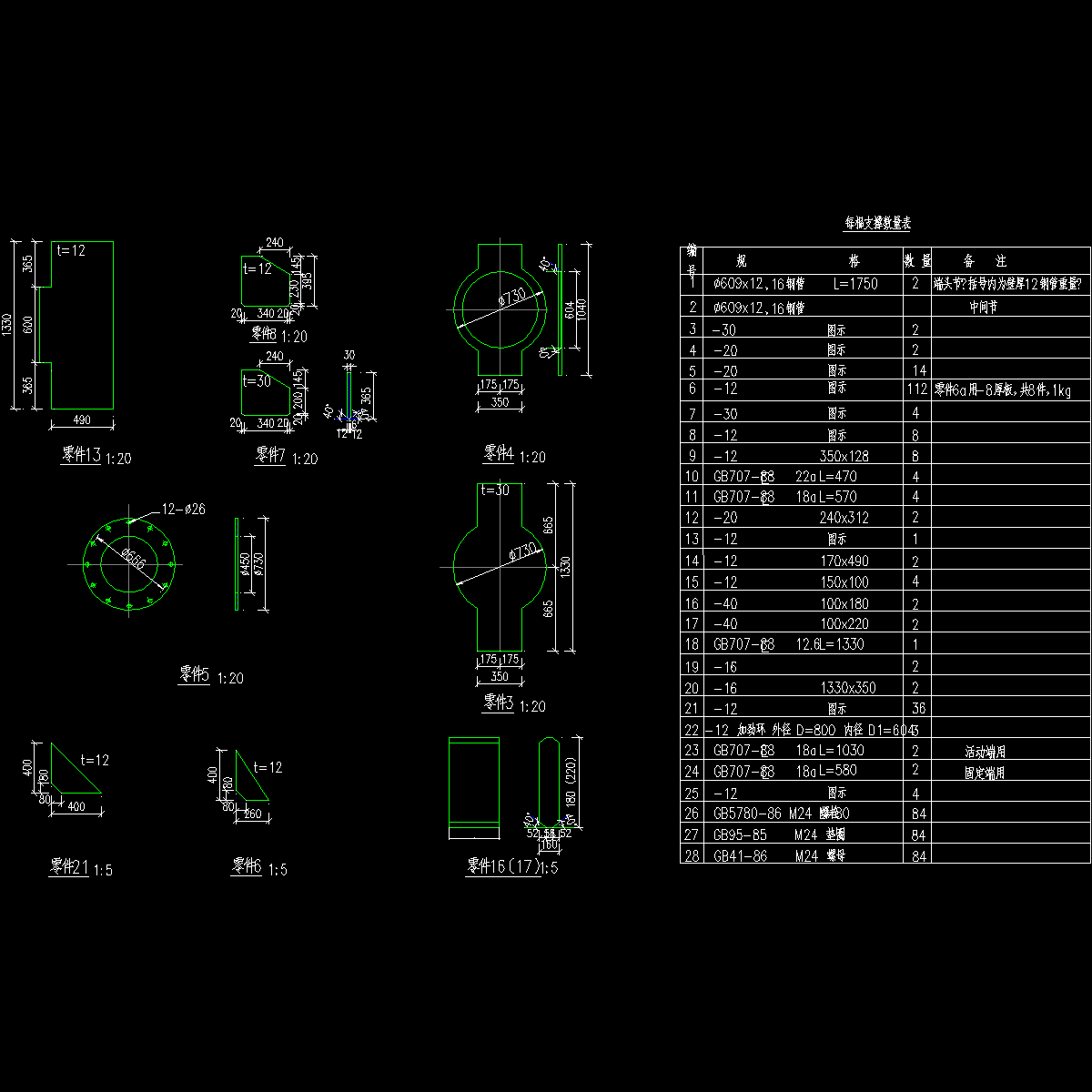

每榀支撑数量表
编制于近代年 共3张

钢管撑大样一.dwg
钢管撑大样一.dwg
钢管撑大样三.dwg
钢管撑大样三.dwg
钢管撑大样二dwg.dwg
钢管撑大样二dwg.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewc0scd00s0sesfw.rar

281.07 KB

售价: 100 积分    赚积分

深基坑支护设计图纸相关帖子

回复

使用道具 举报

0

主题

1

帖子

104

积分

注册用户

Rank: 1

积分
104
发表于 2022-2-16 15:25:53
不全,只有前三张
