12.5米深基坑排桩加内支撑及锚索支护CAD施工图纸(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目设地下室二层，基坑开挖深度12.5m，基坑侧壁安全等级为一级。基坑支护采用机械钻孔灌注桩围护＋二～三道支撑的支护型式；钻孔灌注桩桩径900和1000两种，桩中心距均为1300，支撑从上至下分别为钢筋混凝土内撑＋预应力锚索＋预应力锚索；两桩间隙砌240砖拱墙，同时在砂层区域两桩间施做二重管旋喷止水。
9张。

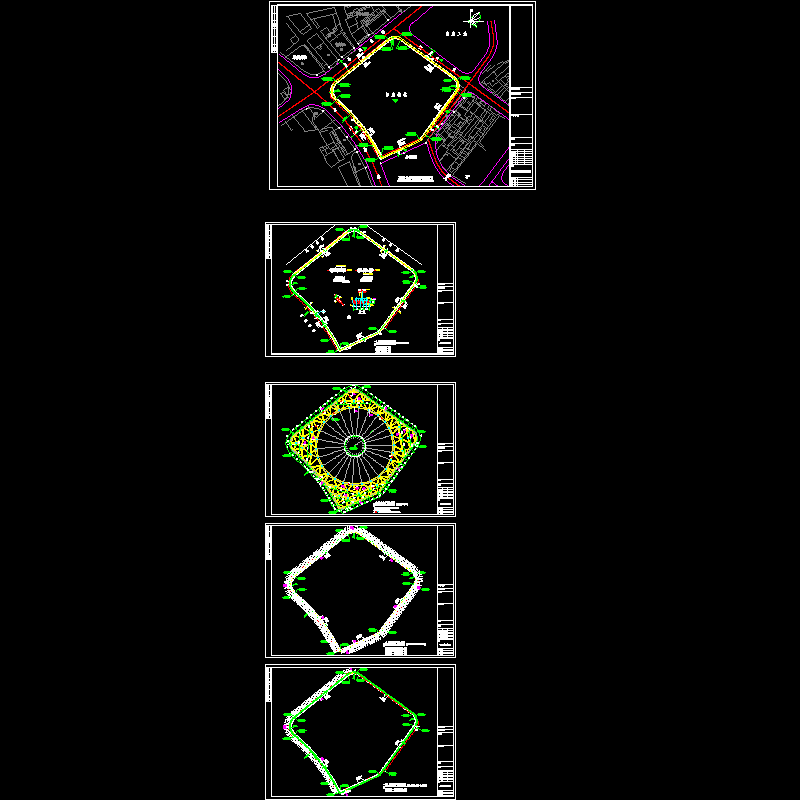

锚索 平面布置图

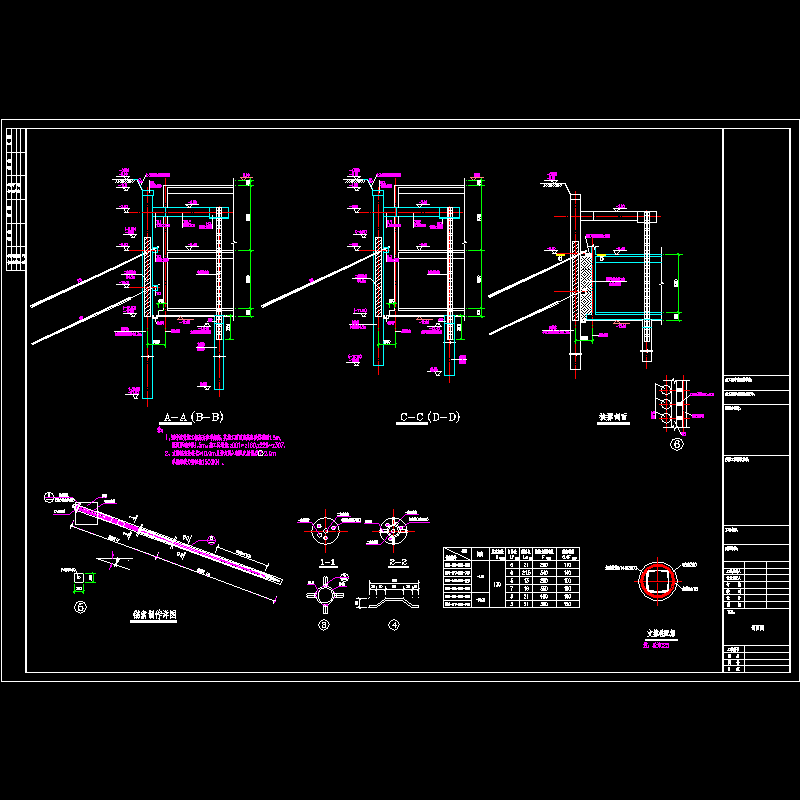

基坑支护剖面图

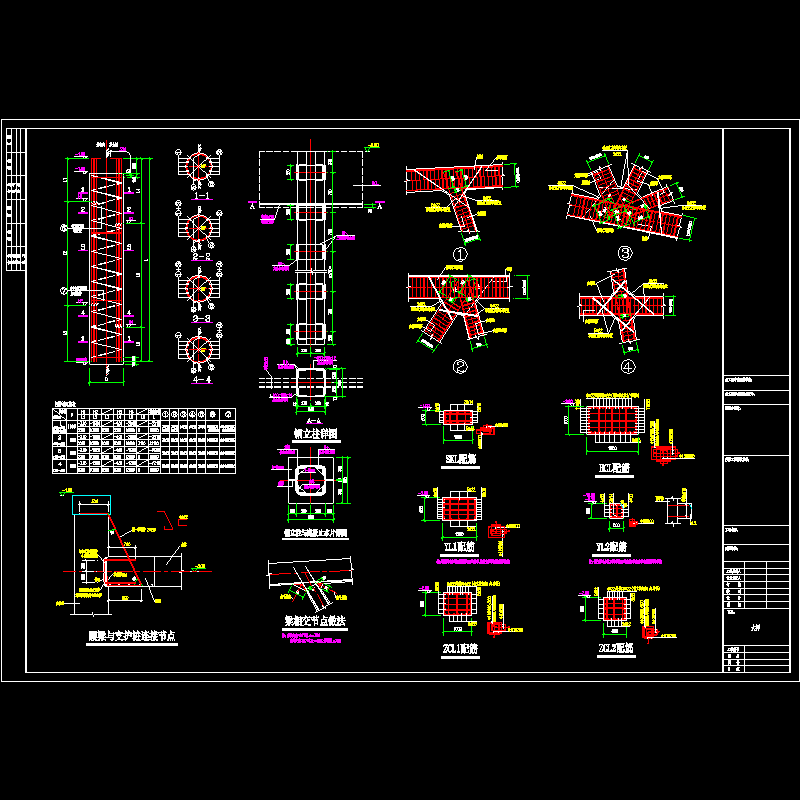

支撑节点大样

基坑平面.dwg

剖面.dwg

大样.dwg

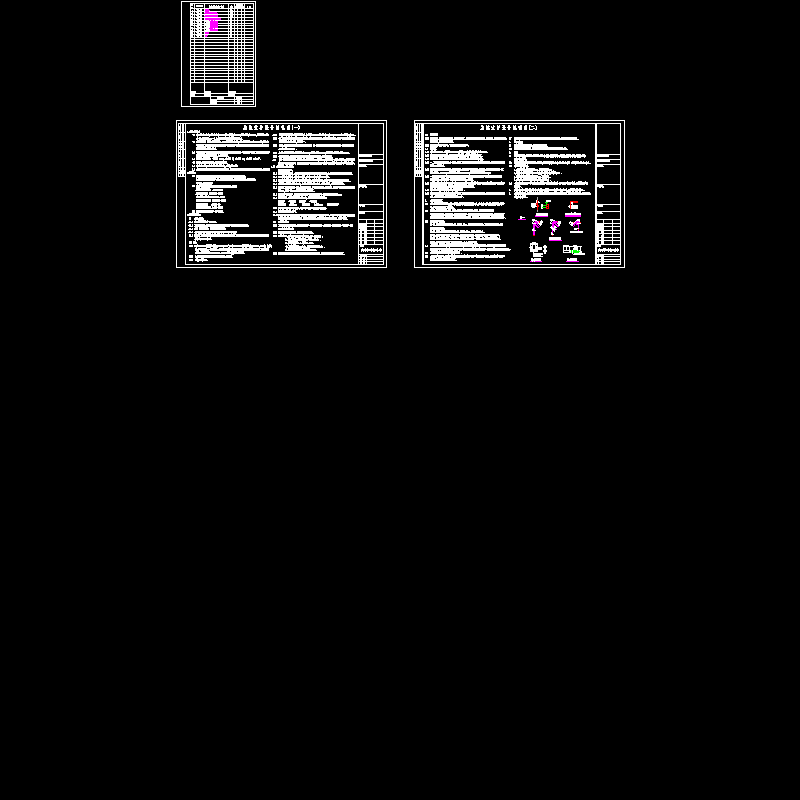

总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
