30×108门式刚架厂房钢结构初设图纸CAD含建筑和结构剖面图

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：扩初图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.4kN/平方米

该资料为30×108门式刚架厂房钢结构初设图。

资料为初设深度图纸，该项目为双跨门式刚架结构厂房。

图纸说明详细，结构剖面图，结构立面屋面檩条拉条图完整。

屋顶平面布置图

钢柱平面布置图

屋面结构布置图

屋面檩条布置图

榀架剖面图

第 1 张图

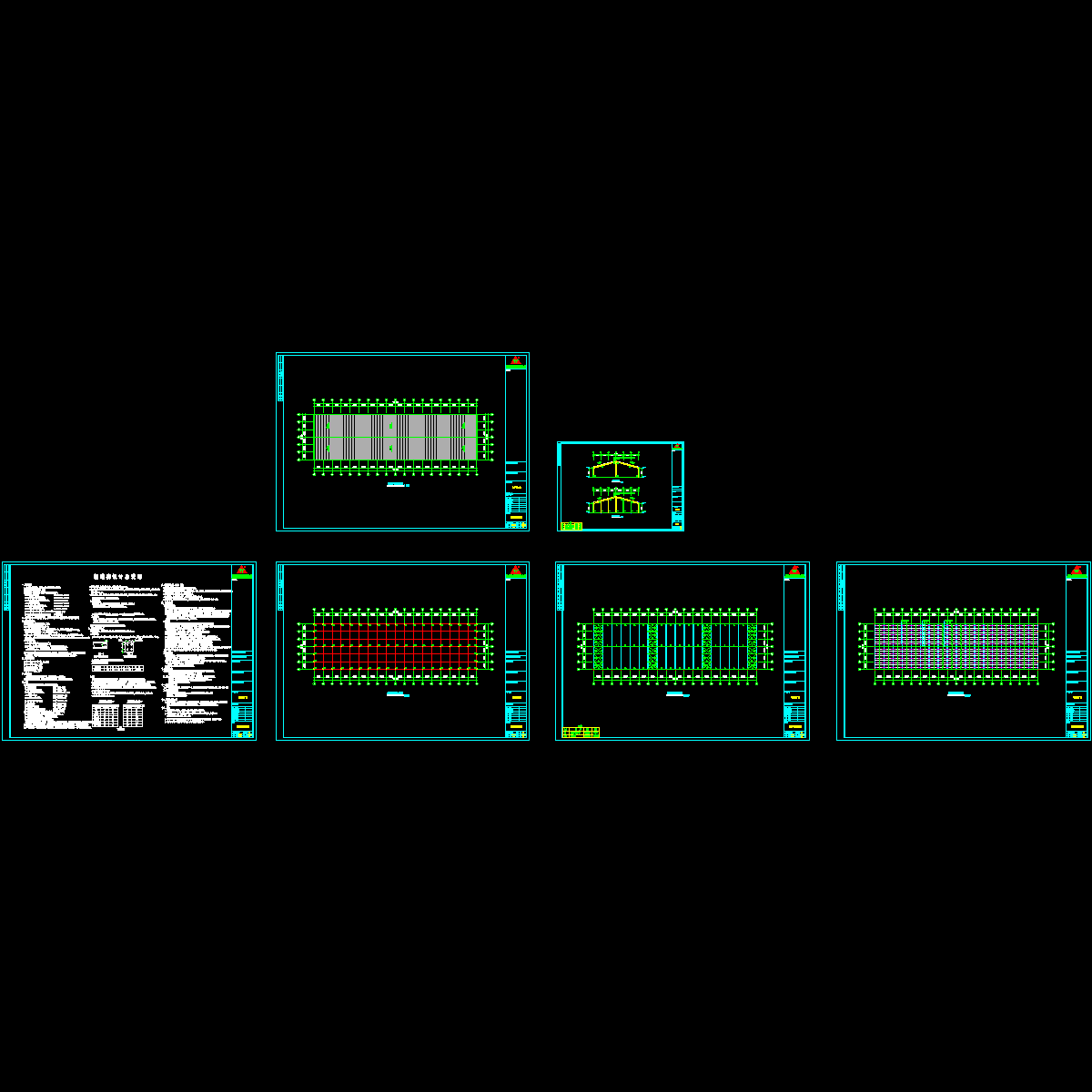

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
