码头建设全套施工CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

码头建设全套施工图纸，其中包括：
水工施工图设计说明
总 平面布置图
港池疏浚平面图
港池疏浚断面图
水工结构平面图
水工结构立面图
水工结构剖面图
桩位布置图
引桥900mm钻孔灌注桩配筋图
码头1000mm灌注桩结构图
桩顶锚固安装图

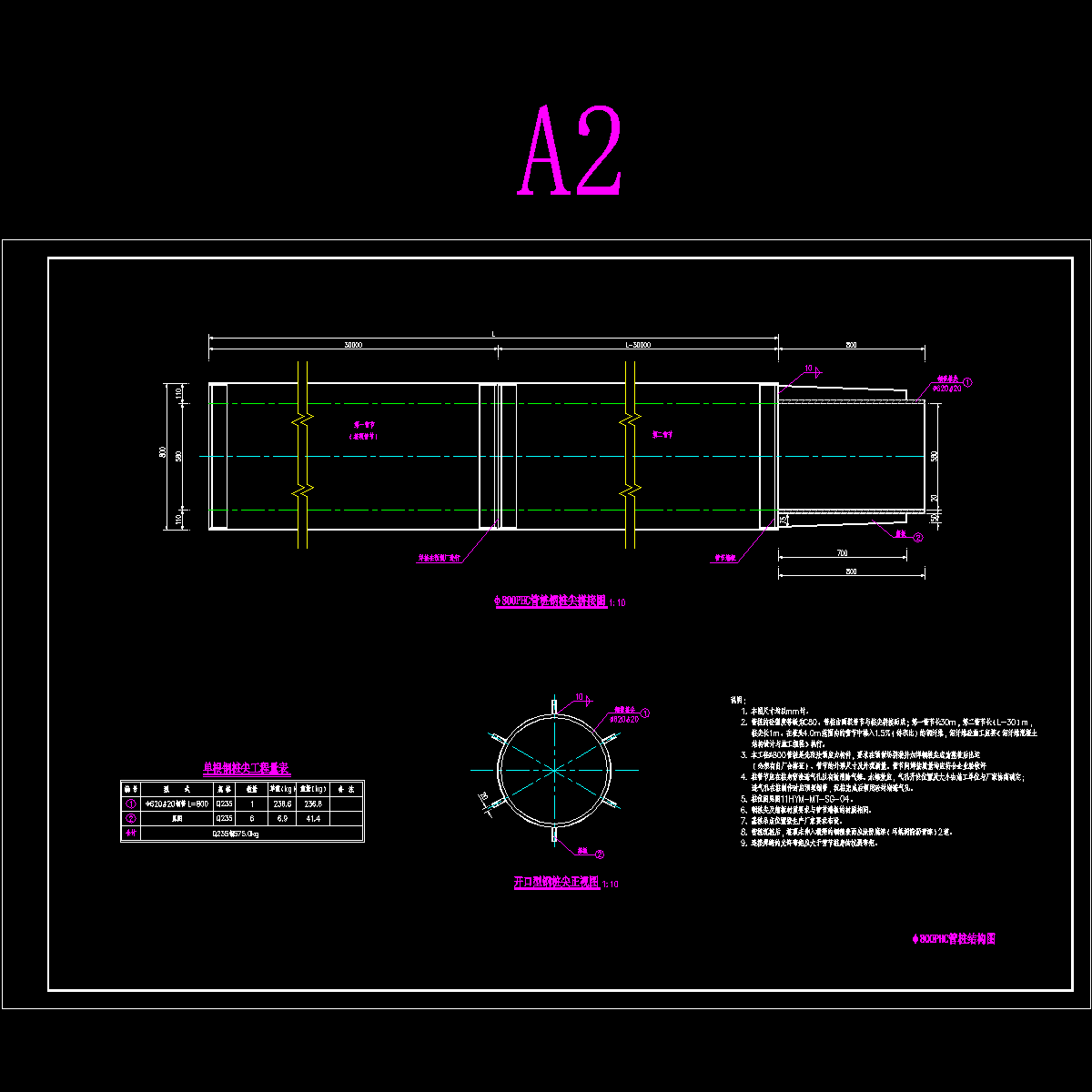

φ800mmPHC管桩钢桩尖结构图

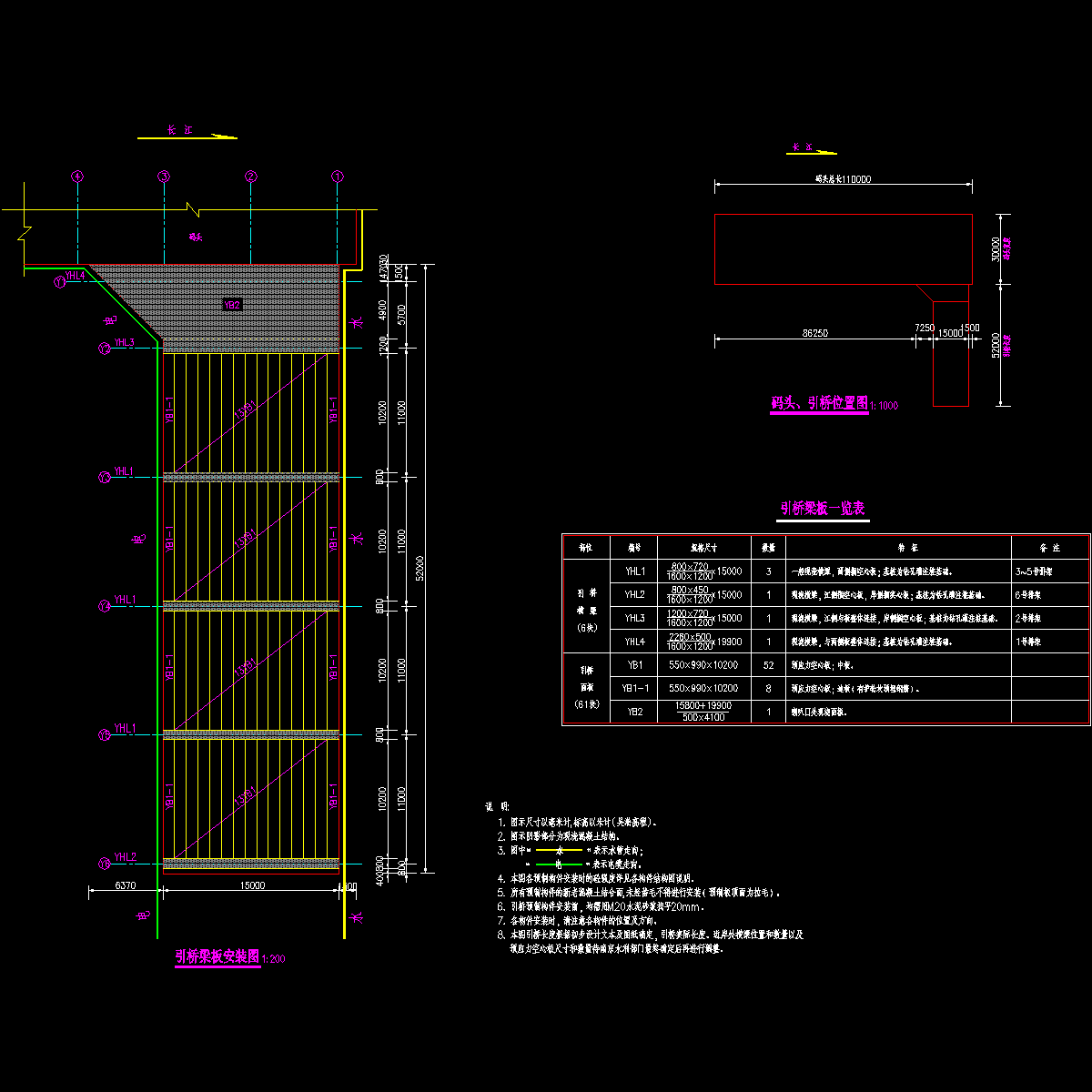

引桥梁板安装图
引桥横梁结构图（一）
引桥横梁结构图（二）
引桥异形现浇面板结构图（一）
引桥异形现浇面板结构图（二）
引桥预应力空心板结构图
引桥现浇面层结构图
引桥水电埋件结构图
引桥栏杆结构图
码头梁板布置图
二层横梁XHL结构图（一）
二层横梁XHL结构图（二）
二层横梁XHL结构图（三）
预制走道板ZDB结构图
靠船构件KJ结构图
水平撑SPC结构图
横梁结构图（一~七）
预制前边梁QBL结构图
现浇前边梁结构图
预制后边梁HBL结构图
现浇后边梁结构图
预制轨道梁GDL结构图
现浇轨道梁结构图
预制纵梁ZL结构图
现浇纵梁结构图
码头预制面板结构图
码头平台叠合面板结构图（一）
码头平台叠合面板结构图（二）
橡胶护舷布置及安装图
钢轨锚固图
码头平台埋件图
350KN、550kN系船柱结构图
爬梯结构图
码头栏杆结构图
综合管线图

编制于近代年

12.16纵梁等.dwg

16-引桥梁板安装图.dwg

19、20－引桥预应力空心板结构图1、2.dwg

21～25－引桥横梁结构图1～5.dwg

43、44－码头预制面板结构图1、2.dwg

φ800phc管桩结构图.dwg

平立剖.dwg

总平面.dwg

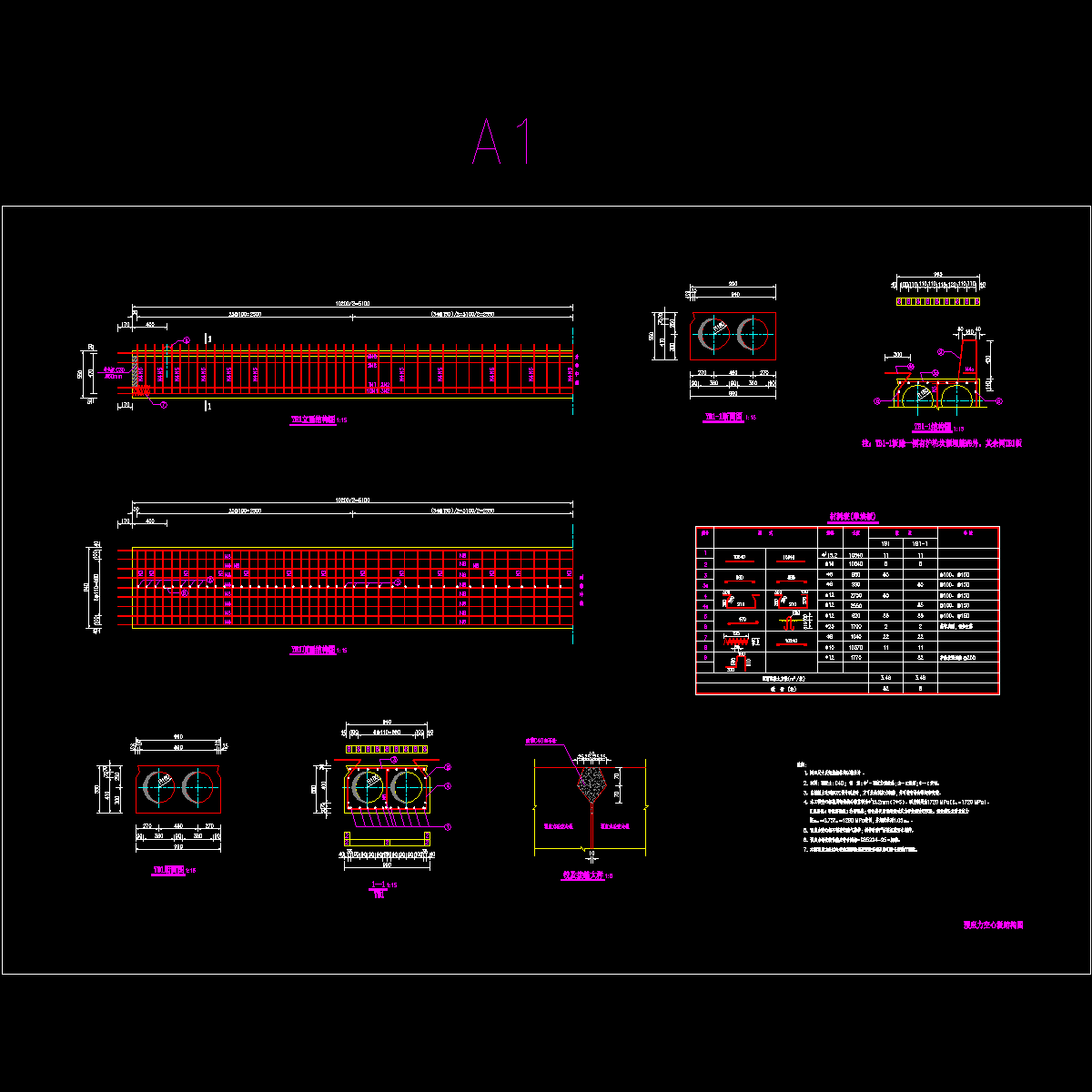

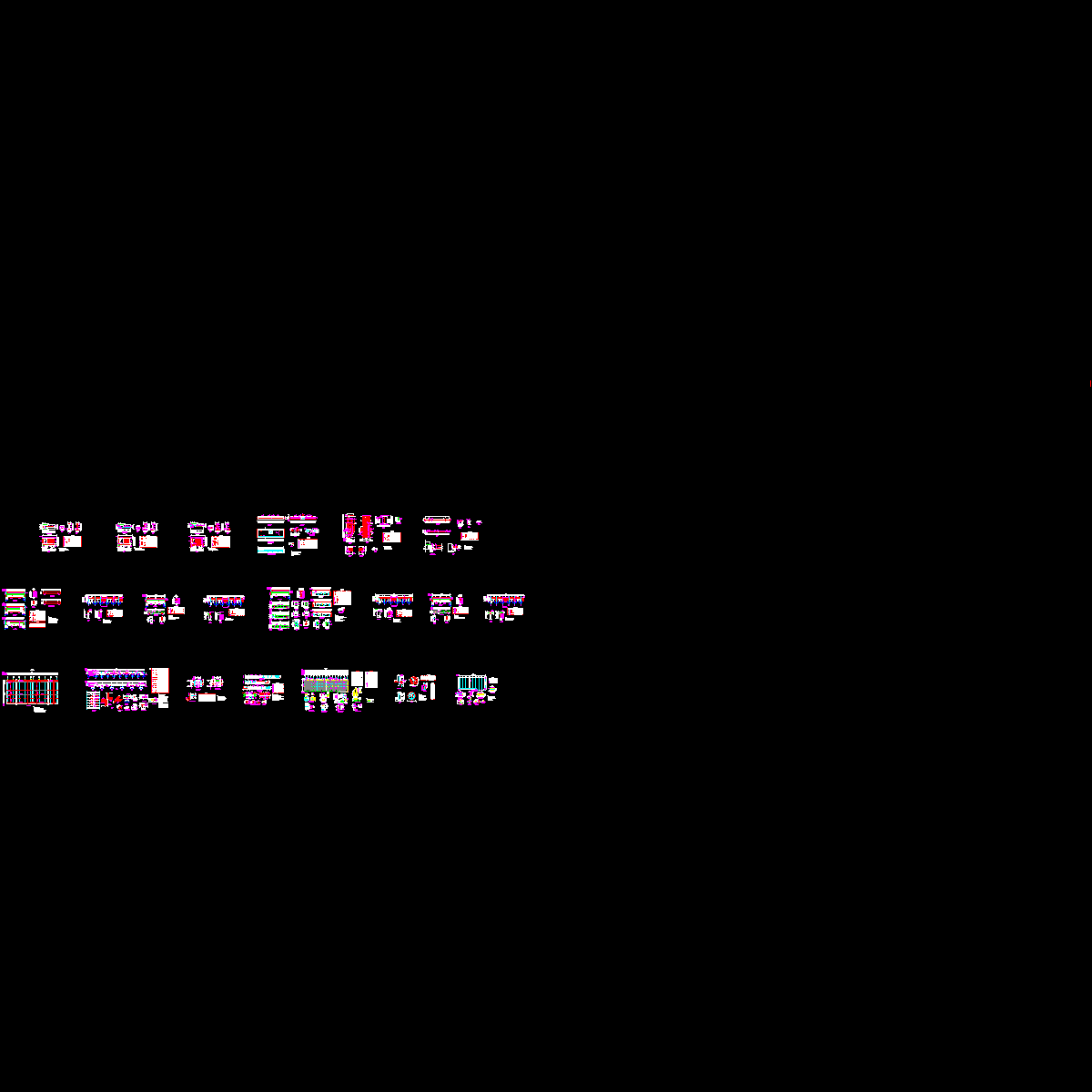

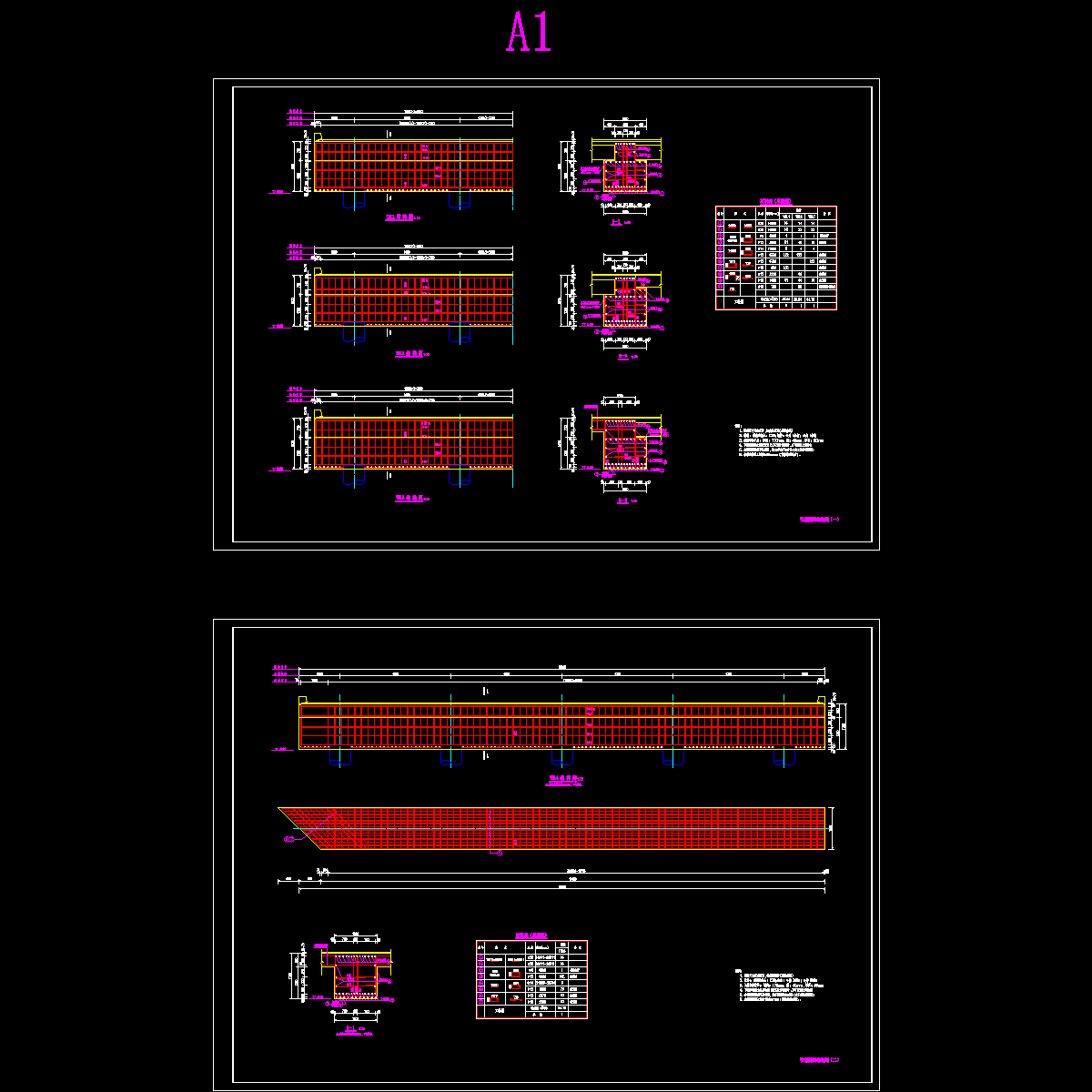

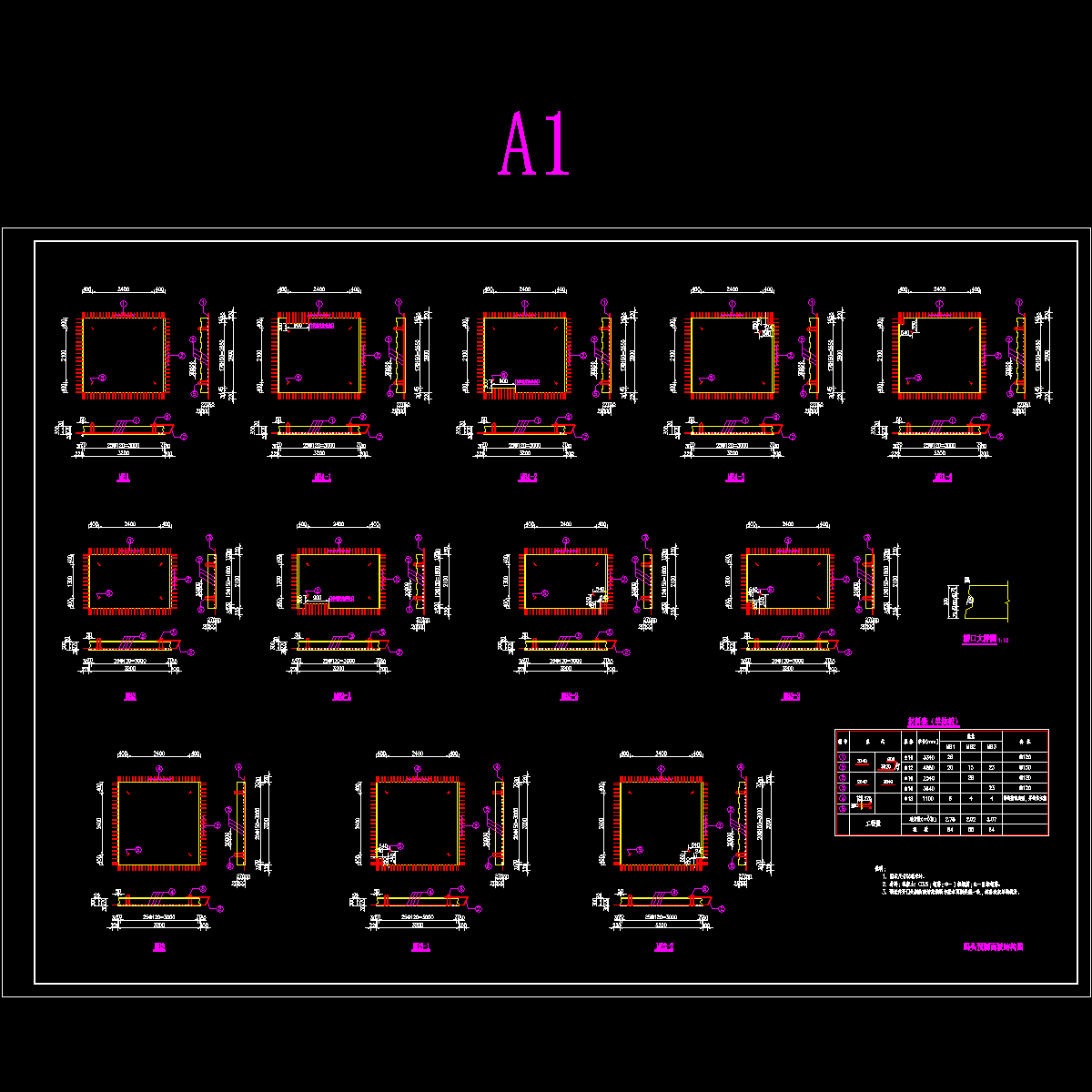

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
