一份精装4层别墅电气CAD施工图纸(甲级设计院)

[复制链接]

0

主题

0

帖子

1428

积分

超级版主

Rank: 8Rank: 8

积分
1428
发表于 2020-2-21 08:54:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:916.7平方米
  • 建筑地上层数:1层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 项目所在地:河北
  • 强电设计:建筑物防雷
  • 弱电设计:火灾自动报警系统,有线电视和卫星接收系统
一、概述
1、该住宅为别墅,其中地下1层,地上3层,建筑高度是10.85米。
2、总建筑面积916.7m2
二、设计内容及范围
设计内容:
1、220/380V低压配电设计;2、照明配电系统;
3、防雷及接地系统;4、有线电视系统;
5、电话网络系统;6、保安对讲系统;
7、火灾自动报警系统;
设计范围:
1、进入本建筑物内的低压电源(220/380V)电力电缆其型号、规格均由供电局确定,该资料仅预留电缆进线保护管及低压配电柜土建条件,电源分界点为配电柜开关下口。电缆进出建筑物时,所穿保护管应超出建筑物散水坡200mm,且应对管口实施阻水堵塞。
2、弱电设计仅预留穿线管(包括引入穿线管),具体深化设计由产品厂家与业主商定,设计单位给以配合。
三、供电电源及配电系统
1、该项目用电负荷为三级。
2、电源为380/220V。
3、配电方式
(1)照明低压电源引入照明表箱AW,然后引入户内总箱,进线电缆由外线设计负责,嵌墙暗装。电气管线由电工预留穿墙套管及穿墙洞,树干式结合放射式配电。
(2)低压配电采用TN-C-S系统。
(3)为提高供电可靠性,照明电源电缆选用相线与零线同截面的电缆。
4、计量方式
各户单独设计量表,表箱设于门厅前,嵌墙暗装,带锁。
四、配电及线路敷设
1、所有的三相负荷配电用干线电缆选用YJV全塑电缆,在墙内穿管暗敷设。
2、室内线路采用BV-450/750铜芯塑料线穿中型PC塑料阻燃管暗敷在现浇楼板及墙体内。布线用塑料管采用难燃型材
料,其氧指数应在27以上,烟气密度小于75。
3、其余各种导线、电缆及穿线管管径详见电气平面图及系统图,作法详见98D301-2-9~11。
五、图纸展示

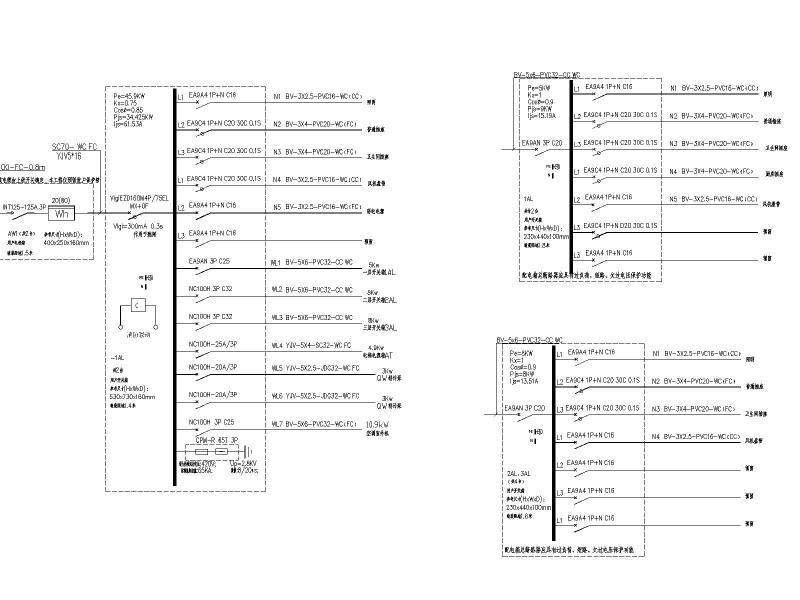

配电系统图

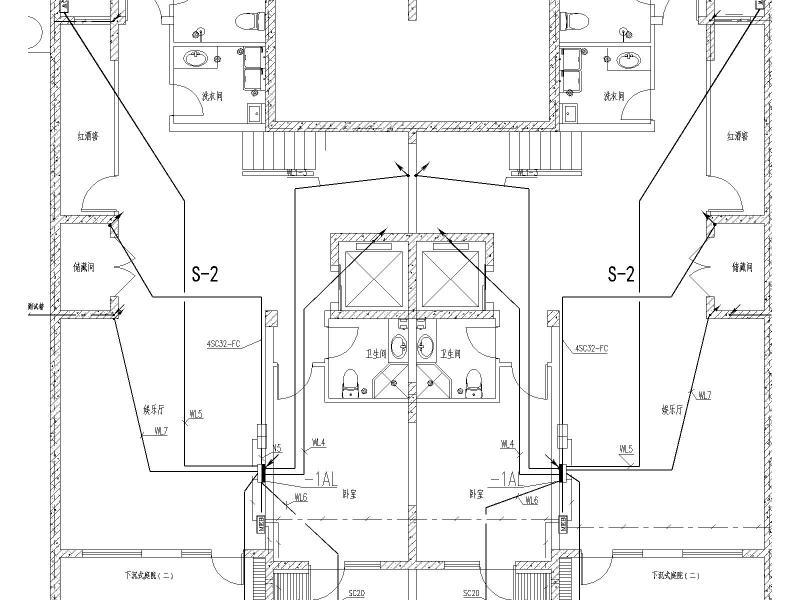

地下室电力干线,系统接地平面图

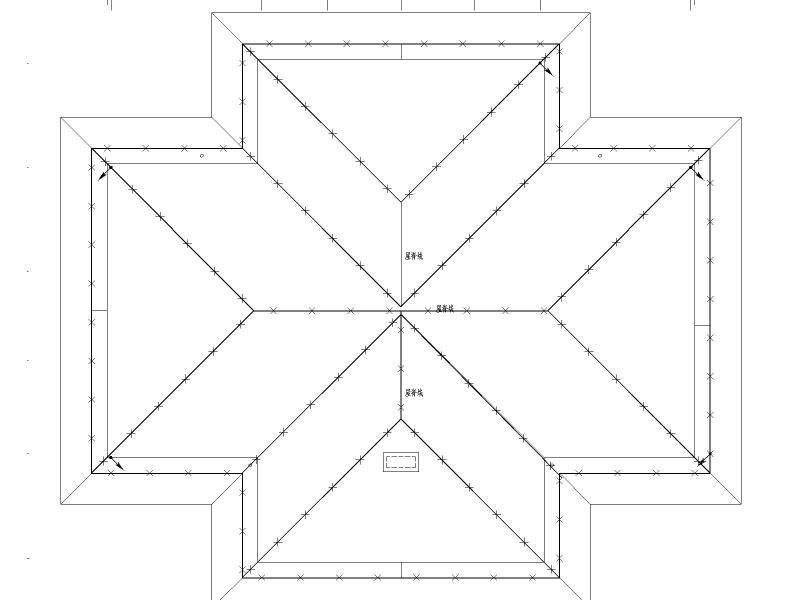

屋顶防雷平面图

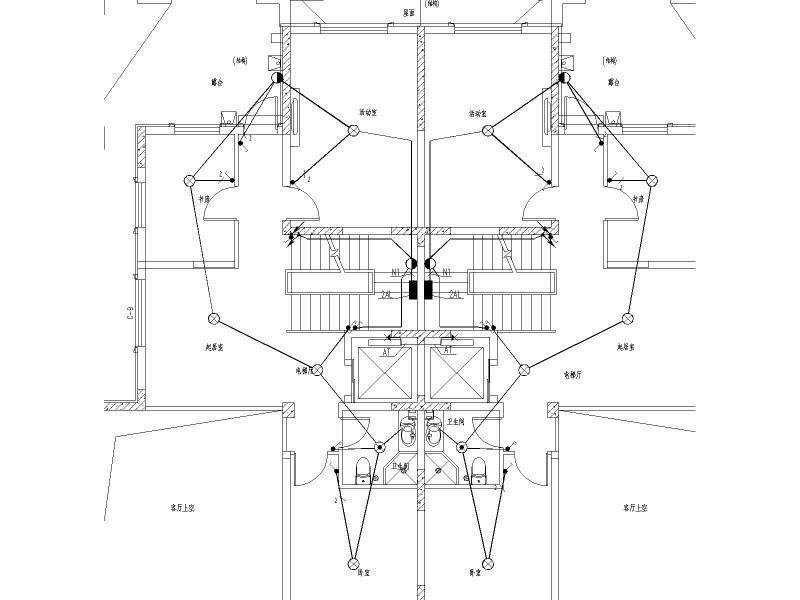

二层照明平面图

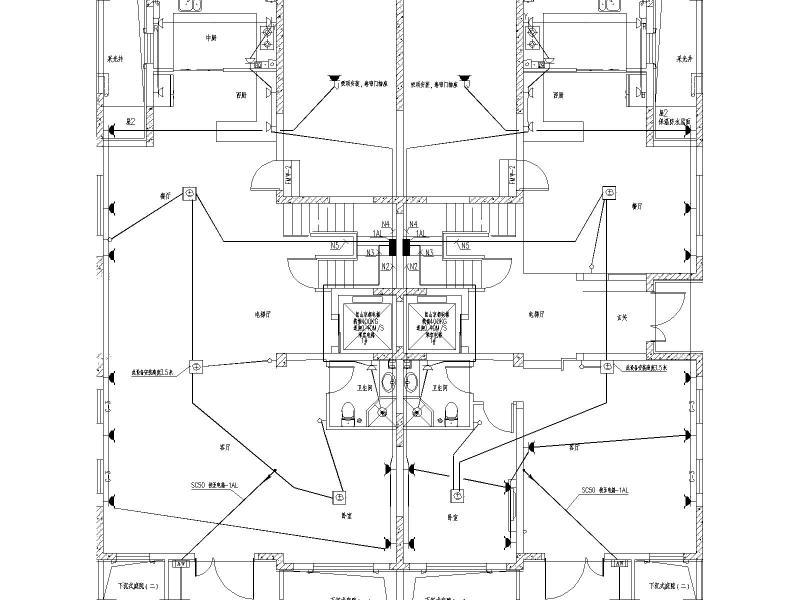

一层电力平面图

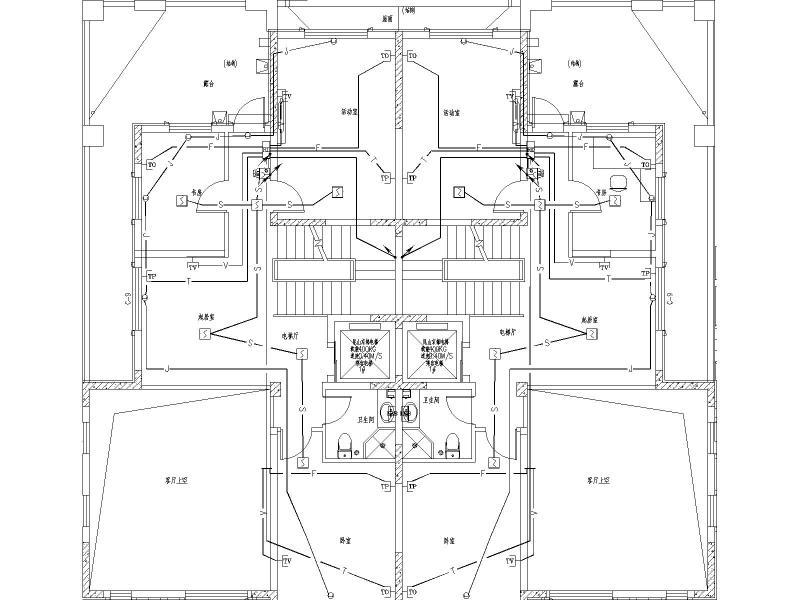

二层弱电平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-21 08:54:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11edeedcw22fsec02dce1.dwg

3.22 MB

下载  售价: 100 积分    赚积分
