一份32吨带吊车钢结构厂房结构设计方案CAD图纸

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2020-2-21 11:10:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:32m
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

31.5m×96m。门式刚架。32t吊车。该资料包含:建筑设计说明, 结构设计说明 ,建筑平面、立面、剖面图,屋顶平面,基础平面布置图,钢架支撑平面、立面图,吊车梁 平面布置图 ,柱脚锚栓布置图,屋面檩条布置图,墙面檩条布置图,吊车梁详图,独立基础大样图,GJ详图等,共17张图纸。

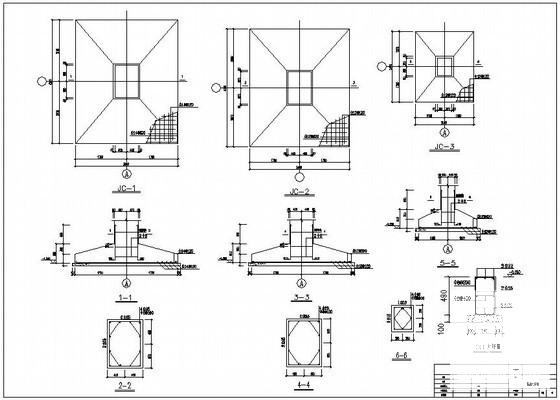

第 1 张图
第 1 张图

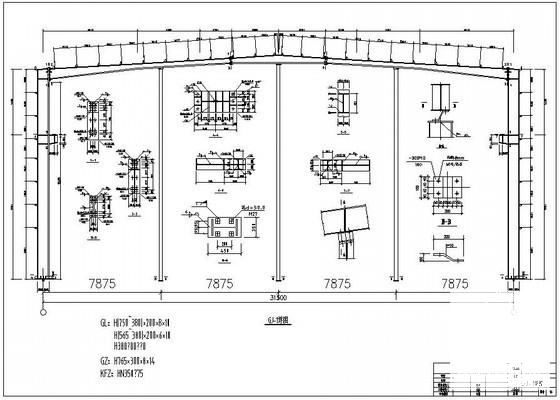

第 2 张图
第 2 张图

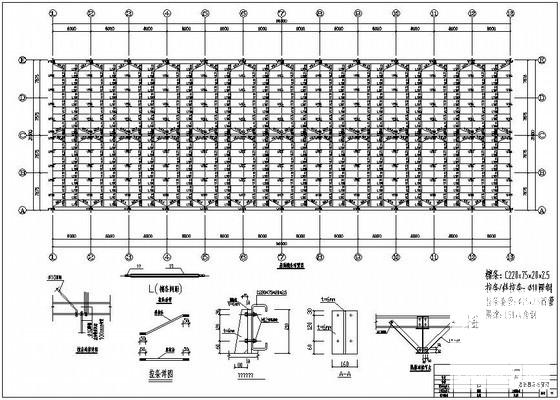

第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-21 11:10:12上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11edfccfcff0cf02cfcf2.rar

1.11 MB

下载  售价: 100 积分    赚积分
