建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：46张
-
设计年代：近代
附件详情
该项目位于江苏某镇工业园区内，长48M，宽36M，总建筑面积约为1768.6平方米，门式刚架结构，7度设防，总高度：12.6米。
一次设计，围护全部彩钢，包括图纸：钢
结构设计说明

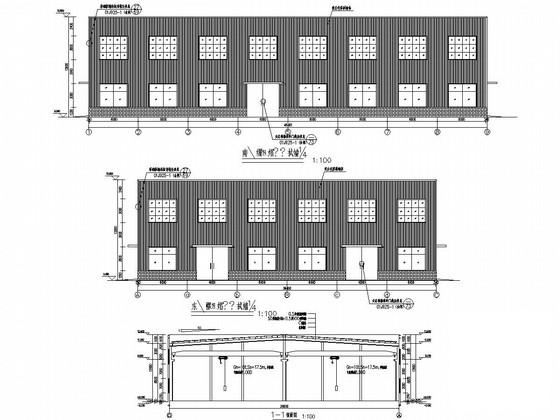

，基础锚栓图，支撑结构图，檩条结构图，吊车梁，屋面图，墙梁，过梁，中柱，边柱；建筑设计说明，平面、立面、剖面图等26张图。
二次设计，屋面彩钢围护，墙面砖墙围护。该资料包含：钢
结构设计说明
，基础锚栓图，支撑结构图，檩条结构图，吊车梁，屋面图，墙梁，过梁，中柱，边柱；建筑设计说明，平面、立面、剖面图等20张图。
总计46张图，分享投稿时间：近几年10月。

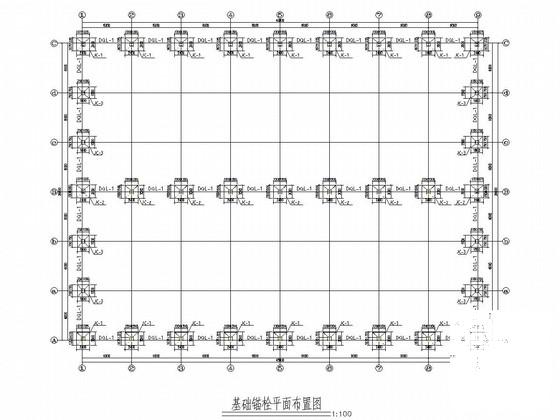

基础锚栓布置图

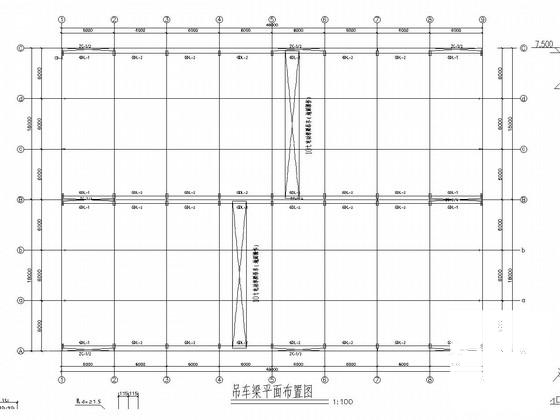

吊车梁结构图

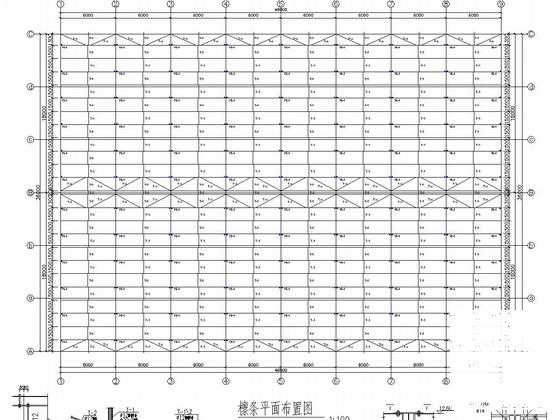

檩条布置图

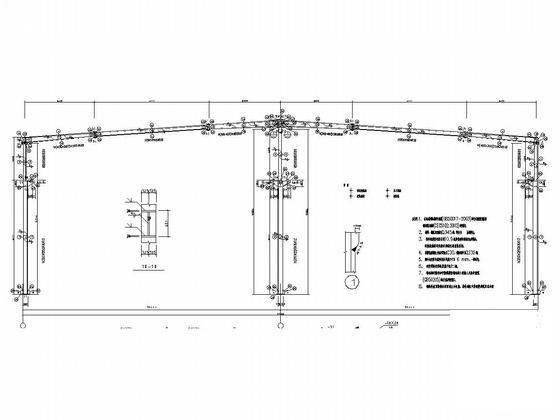

钢架图

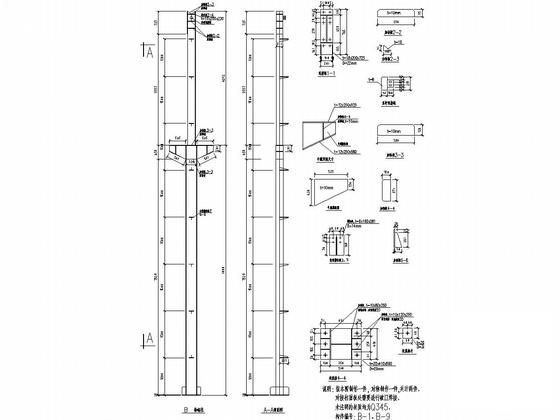

中柱图
边柱图
过梁图
支撑布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
