4层厂房建筑施工CAD图纸

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：13949.5平方米
• 用地面积：3802.4平方米
• 地上层数：5层
• 效果图：无

附件详情

1、工程名称：纺织车间（一）、（二）
2、建设地点：
3、建设单位：
4、建筑面积：13949.5平方米；占地面积：3802.4平方米。
5、建筑物合理使用年限：建筑主体耐久年限50年；钢结构部分为15年
6、建筑物耐火等级：建筑耐火等级二级
7、屋面防水等级：三级
8、该项目为四层框架（局部五层）结构，主体总高18.45米，抗震设防烈度为六度

节点

平面

侧立面图

总图

第 1 张图

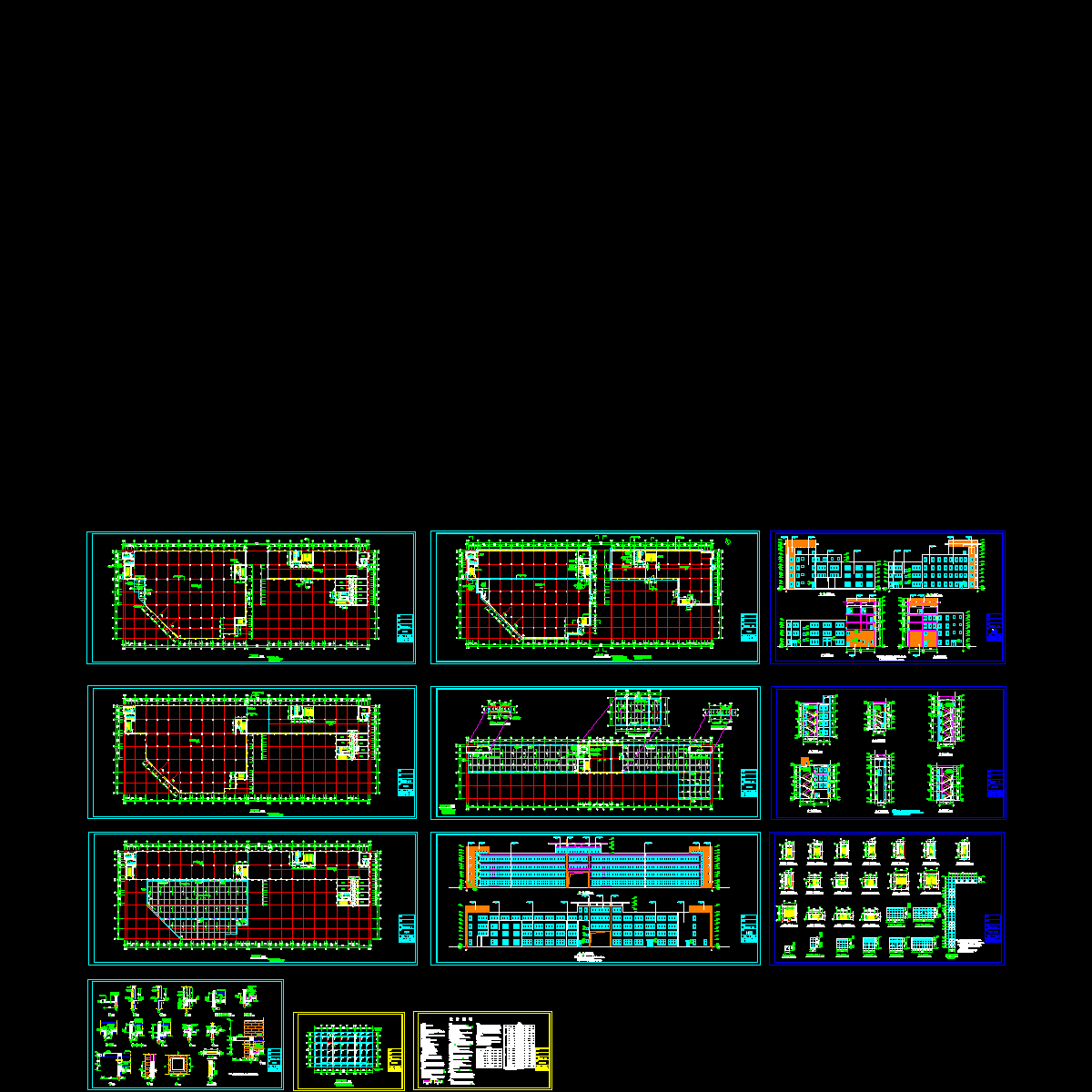

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
