多层DVD厂房框架建筑结构施工CAD图纸

附件详情

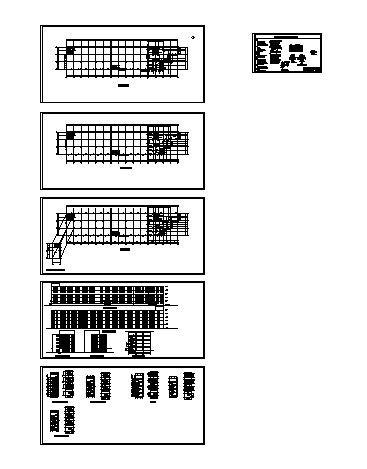

本毕业设计由建筑设计和结构设计两部分组成。首先，我查阅了大量建筑设计规范，根据要求，画出了建筑平面图、立面图、剖面图、等12幅 建筑施工 图。其次由于土木工程计算大部分为结构设计。我们的主要任务就是进行结构设计。设计过程中，我翻阅了大量的文献，采用了新的规范，新的要求。设计中进行了大量的计算，直接引用了一些公式。在框架结构的设计过程中，进行了以下工作：决定梁、板、柱的尺寸和布置结构，荷载统计。最后完成了8幅结构施工图。在框架的结构抗震内力计算时，我采用了程序法计算梁柱内力。由于是初次设计，充分考虑了安全的要求。




建筑设计说明部分
1、项目概要：
1）、工程名称：某多层厂房；
2）、工程位置：；
3)、工程总面积：8225.88平方米，主楼5层()m，一层高5m，其他层层高 m； ，一层层高4.5 m，其他层高3.6m；
4）、建筑设计结构形式：现浇整体框架。
2、建筑物功能与特点：
该拟建的建筑位于保定市市内，设计内容：主楼为电视机生产厂房，辅助用房为生活用房。

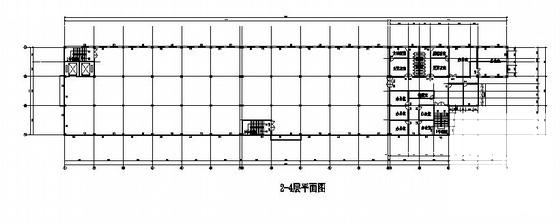

1）、平面设计
建筑朝向为南北向，平面布置满足长宽比小于5，采用纵向、横向7.5m的柱距，满足建筑开间模数和进深的要求。

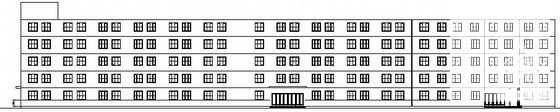

2）、立面设计
该建筑立面为了满足采光和美观需求，设置了大面积的钢框玻璃窗。
3）、防火
防火等级为二级，安全疏散距离满足房门至外部出口或楼梯间最大距离小于35m，大房间设前后两个门，小房间设一个门，满足防火要求。
4）、抗震
建筑的平立面布置规则，建筑的质量分布和刚度变化均匀，楼层没有错层，满足抗震要求。
5） 、屋面
屋面形式为平屋顶；平屋顶排水坡度为2%，排水坡度的形式为垫置坡度，排水方式为有组织排水。屋面做法采用水泥蛭石保温层屋面。
3、设计资料
1）、自然条件
（1）、工程地质条件：详见地质勘查报告。（）
