[CAD]简支连续空心板桥标准通用图纸（24张多基础形式）.dwg

0 主题	0 帖子	1088 积分

Rank: 8 Rank: 8

发表于 2020-11-30 20:47:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件为简支、连续空心板桥标准通用图，跨径包含3x13m、8 20 8m，基础形式分别为桩基础、重力式桥台等，设计准确，图纸完整，值得借鉴参考。　　...... 　共24张CAD设计图。

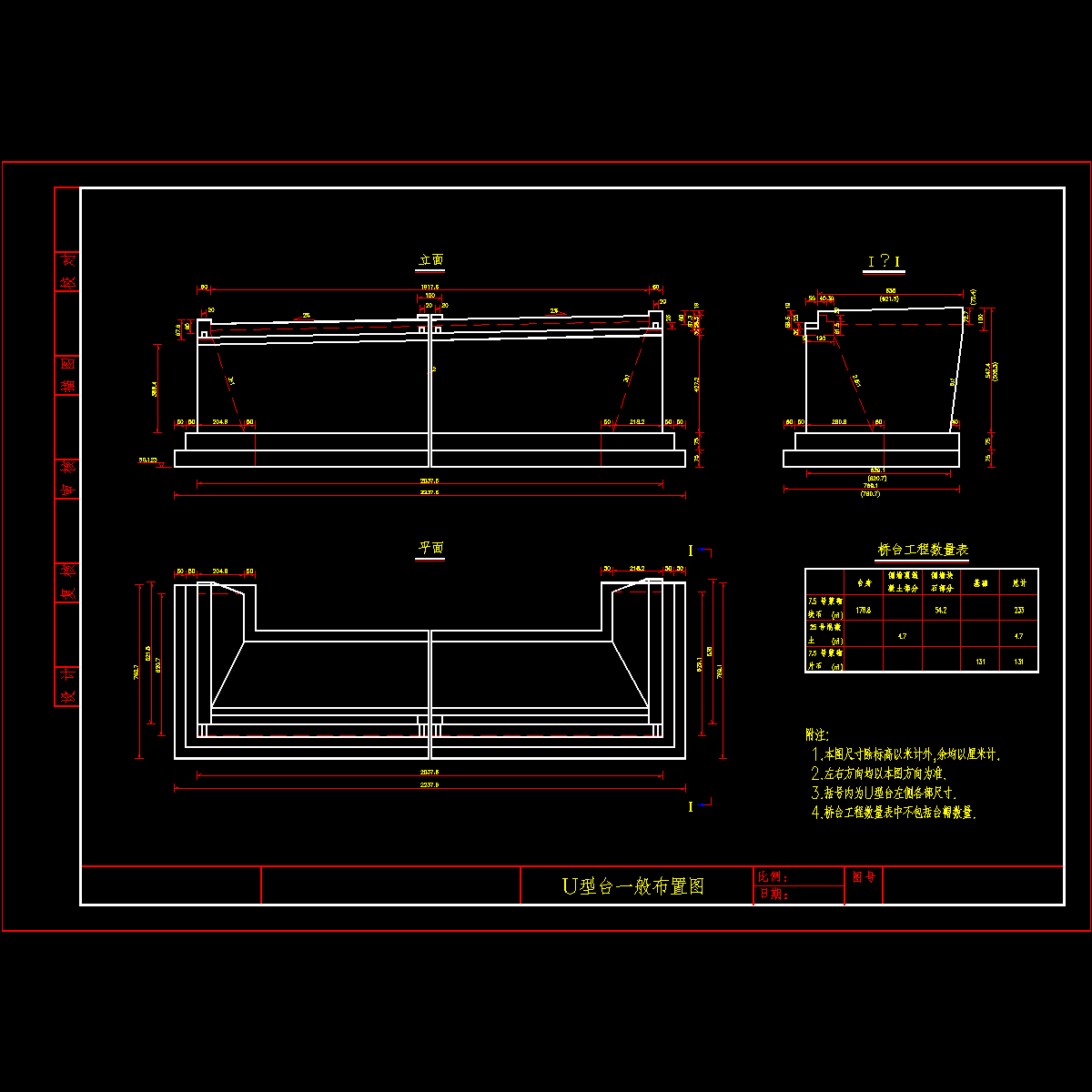

u型台一般布置图.dwg

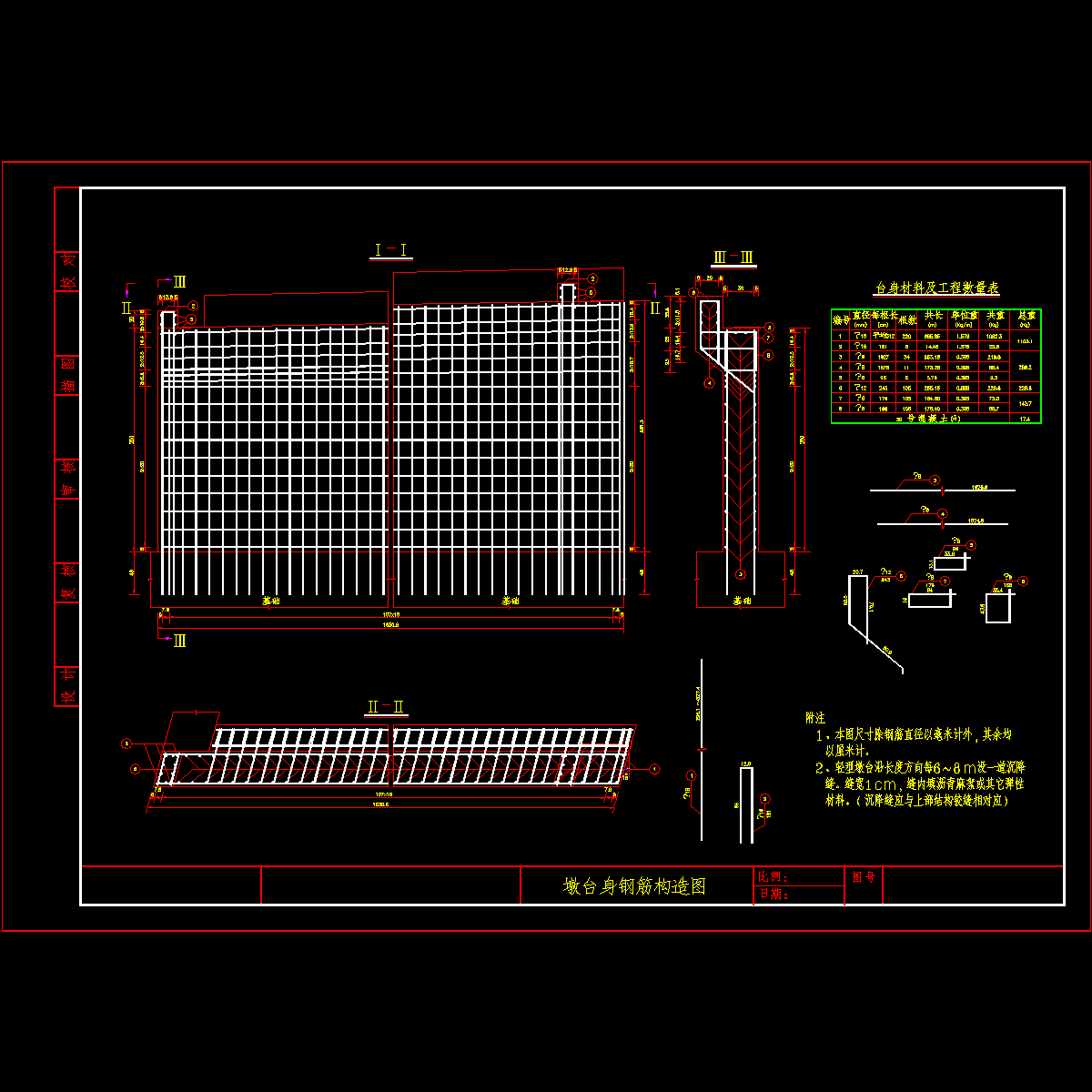

墩台身钢筋构造图.dwg

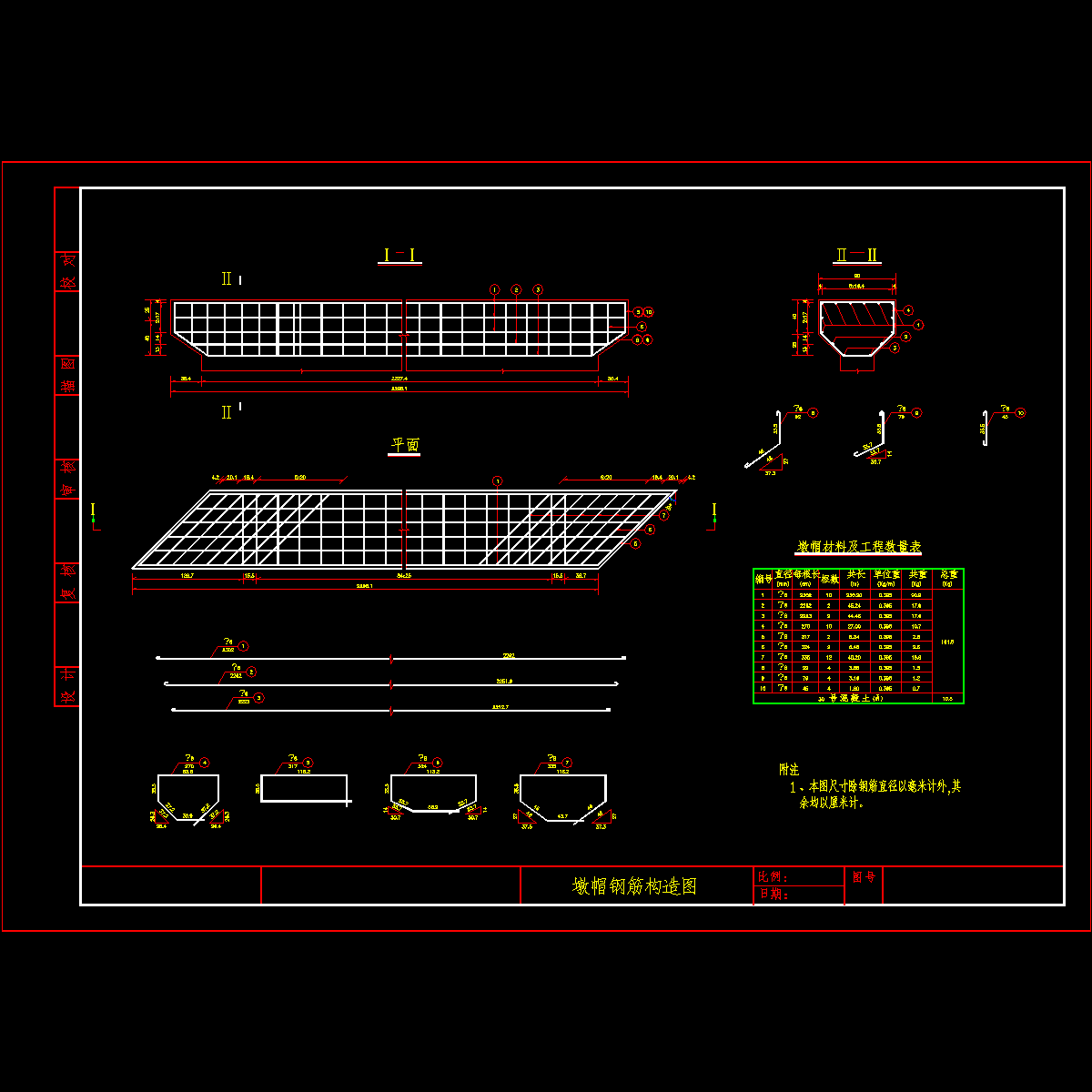

墩帽钢筋构造图.dwg

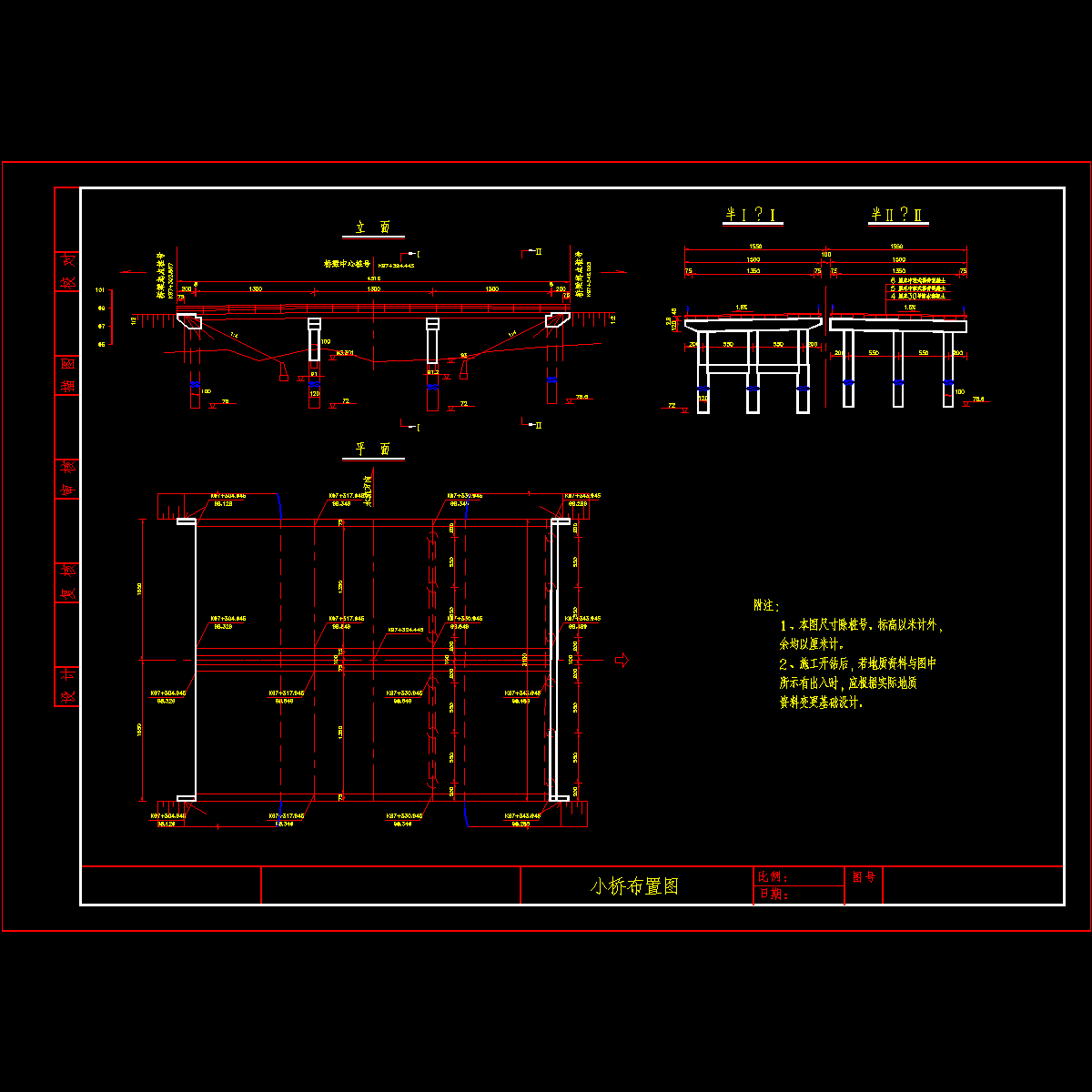

小桥布置图.dwg

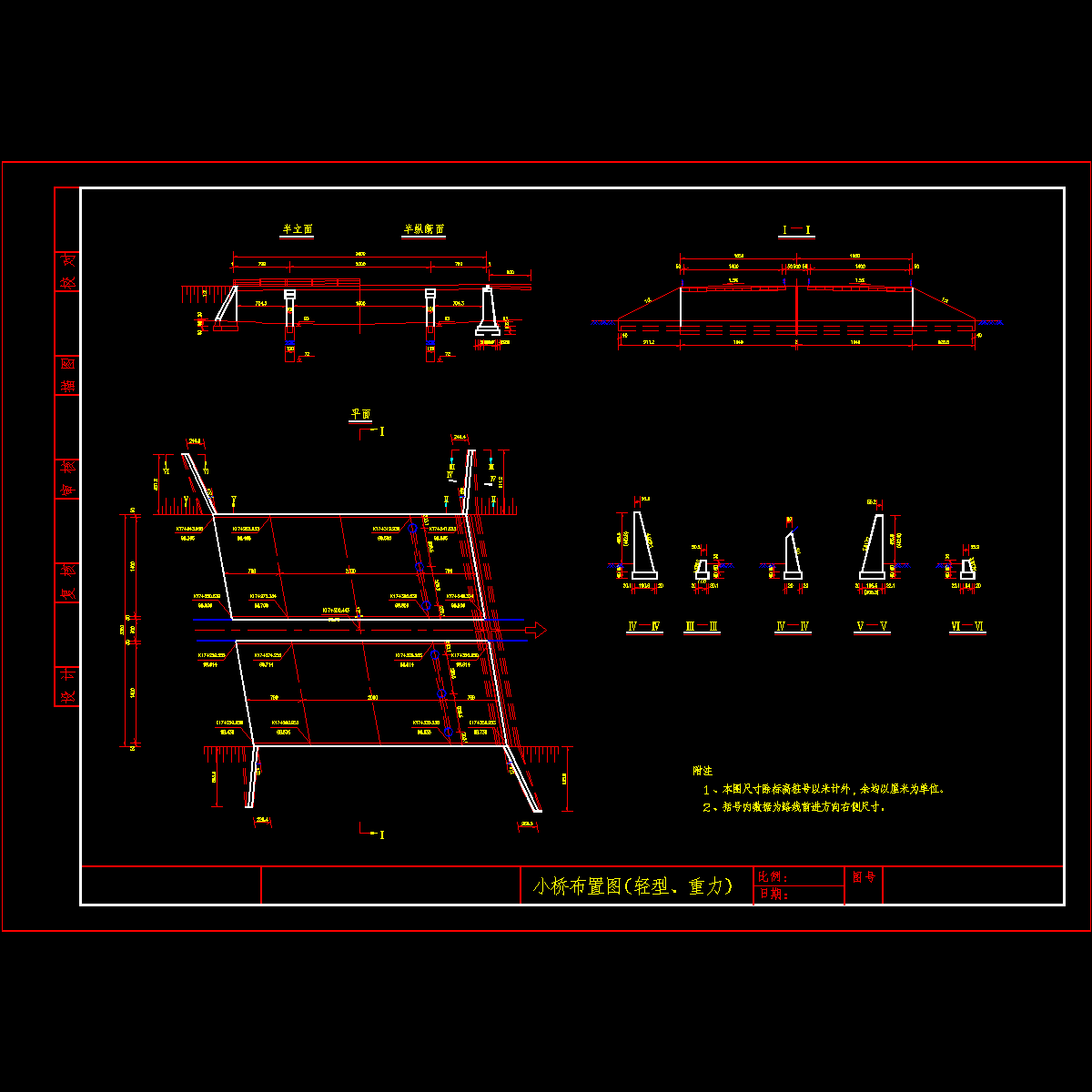

小桥布置图（轻型、重力）.dwg

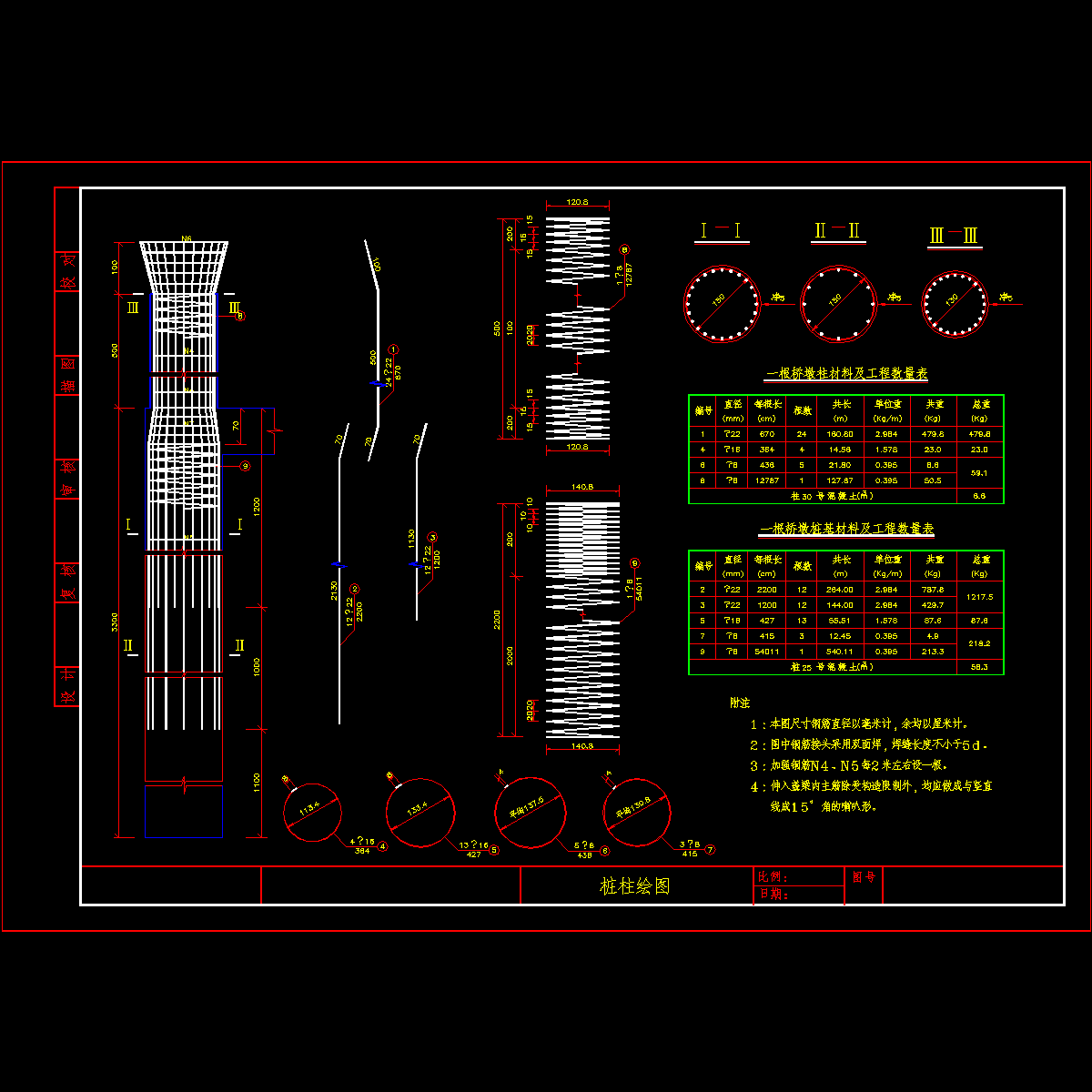

桩柱钢筋构造图.dwg

盖梁钢筋构造图.dwg

简支空心板一般构造图.dwg

简支空心板底板钢筋构造图2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

710.44 KB
