一份4层大型体育运动馆给排水CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站,稳压泵,水池
• 供水方式：市政供水,无负压供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 资料目录，引用标准图目录
• 给排水设计说明
• 主要设备材料表
• 给排水设计常用图例
• 给排水总平面图
• 一层给排水平面图
• 二层给排水平面图
• 看台层给排水平面图，四层给排水平面图
• 卫生间给排水平面图及系统图
• 给水及 消防系统 图

附件详情

该项目位于重庆，为大型体育运动馆项目。1.给水及消防系统：该资料采用给水及消防共用系统，沿体育场外设置DN200的环向给水管网，市政水源通过原体育场的给水管网从体育场的东南方供给；另一供水管从体育场的西北方供给，保证市政给水从两个不同的方向引入。2.雨水排放系统:体育场内的雨水经"弹塑软式透水管"排入运动场四周的排水暗沟,并经雨水排水管排入南干道上的雨水市政管网;体育场外设置环向雨水管网。3.污水排放系统:体育场看台建筑物内的生活污水排入体育场外的排污管网后,集中排入体育中心东南侧的的生化池,经处理达标后排入南干道上的污水管网。生化池由具有环保专项资质的单位另行设计。
，共15张图。

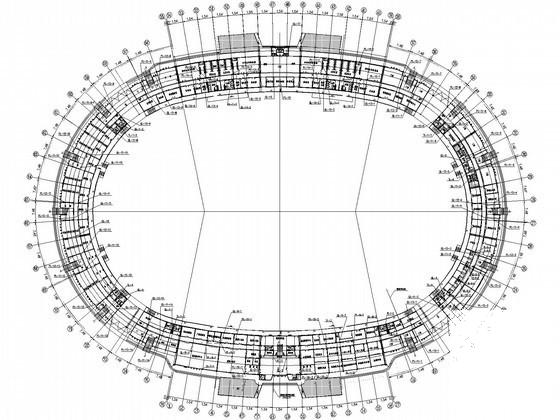

一层给排水平面图

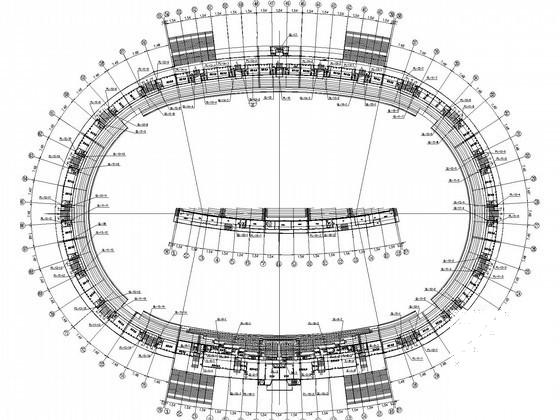

二层给排水平面图

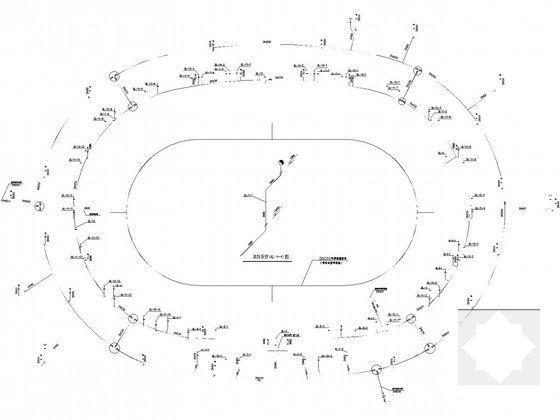

消防及给水系统图

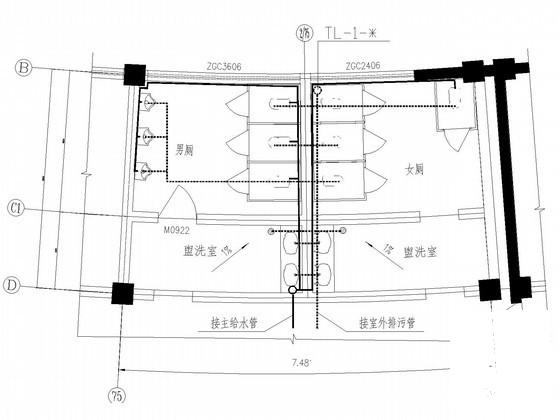

1号卫生间给排水平面图

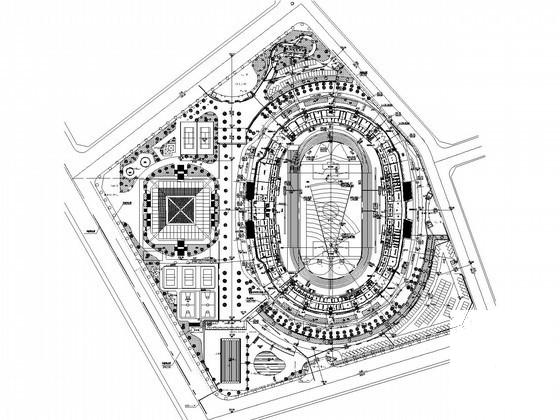

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
