3层别墅建筑结构施工CAD图纸

[复制链接]

0

主题

0

帖子

1319

积分

超级版主

Rank: 8Rank: 8

积分
1319
发表于 2021-3-17 20:43:36 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅类型:联排别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑面积:1100平方米
  • 用地面积:338平方米
  • 容积率:0.85平方米
  • 建筑高度:12.6m
  • 地上层数:3层
  • 地下室建筑面积:312平方米
  • 效果图:无

附件详情

1、建设地点 吴江市芦墟东菇荡 .
2、建筑类别 民用建筑.
3、该项目总建筑面积 1100 平方米.(包括地下室:312平方米)
4、容积率 0.85 .
5、防火等级 二级 级.
6、抗震等级 四 级.
7、场地类别 Ⅲ 类.
8、该项目建筑占地面积 338 平方米.
9、抗震设防类别 丙 类.
10、抗震设防烈度 6 度.
11、设计基本地震加速度值 0.05g .
12、建筑平面规则性 规则 .
13、建筑层数 三 层.
14、建筑高度 10.500 米.
15、建筑工程等级 三 级.
16、本建筑耐久年限为 50 年.
17、结构体系 框架结构 .
18、液化判别 无液化 .
19、基础形式 桩基 .
20、最大高度 12.900 米.
21、结构计算软件/版本号 PKPM2005 .
22、持力层名称 粉土夹粉砂 .
23、地基承载力 .
24、结构安全等级 二 级.
25、该项目用电负荷等级 三 级.
26、该项目建筑物防雷等级 三 级.
27、本屋面工程防水等级 Ⅲ 级(Ⅲ级防水层耐用年限10年)
28、设计标高:该项目建筑室内地坪0.000,相当于黄海标高 4.300 米.

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共14张图纸


另配有结构施工图。

2

3

4

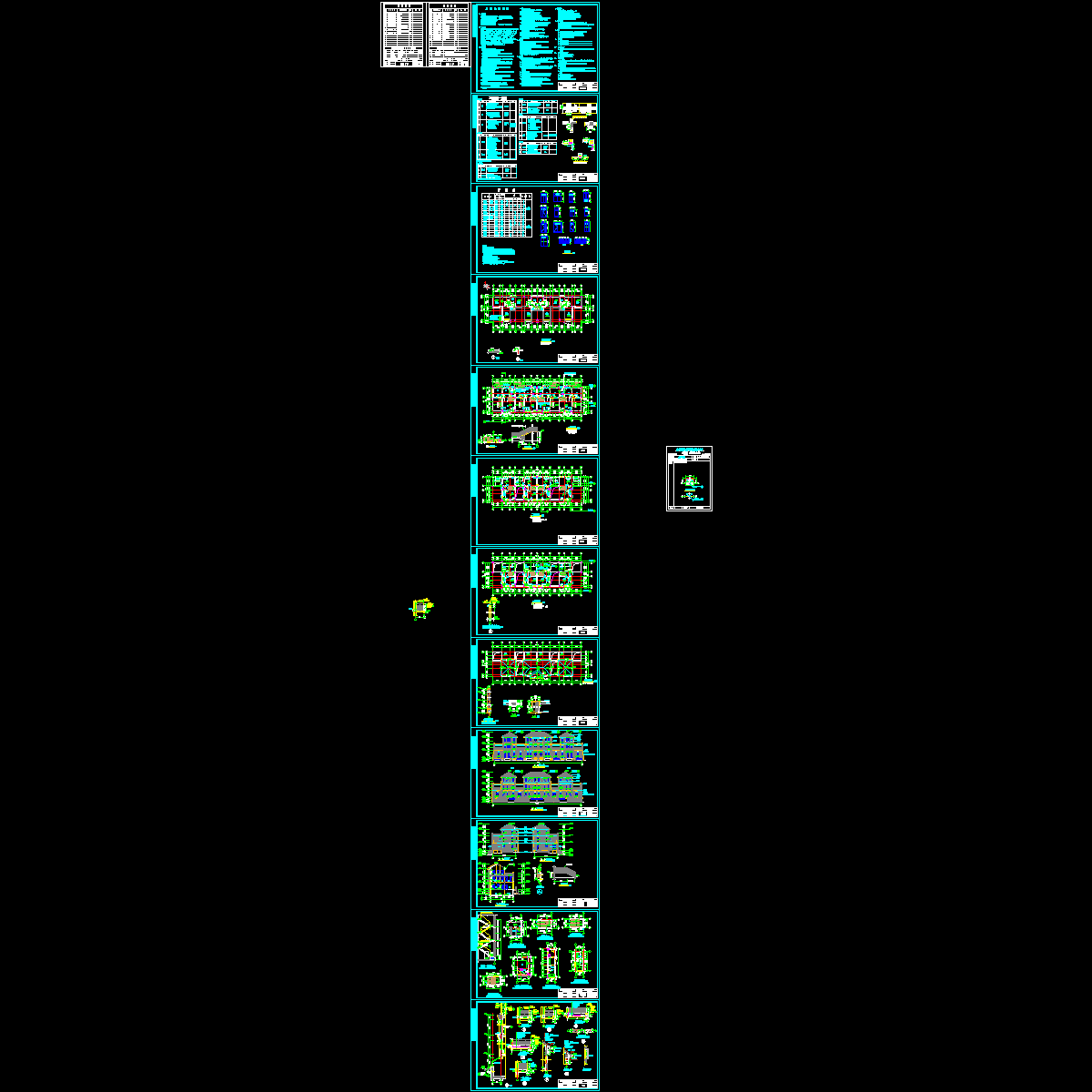

3号楼-建筑-蓝图.dwg
3号楼-建筑-蓝图.dwg

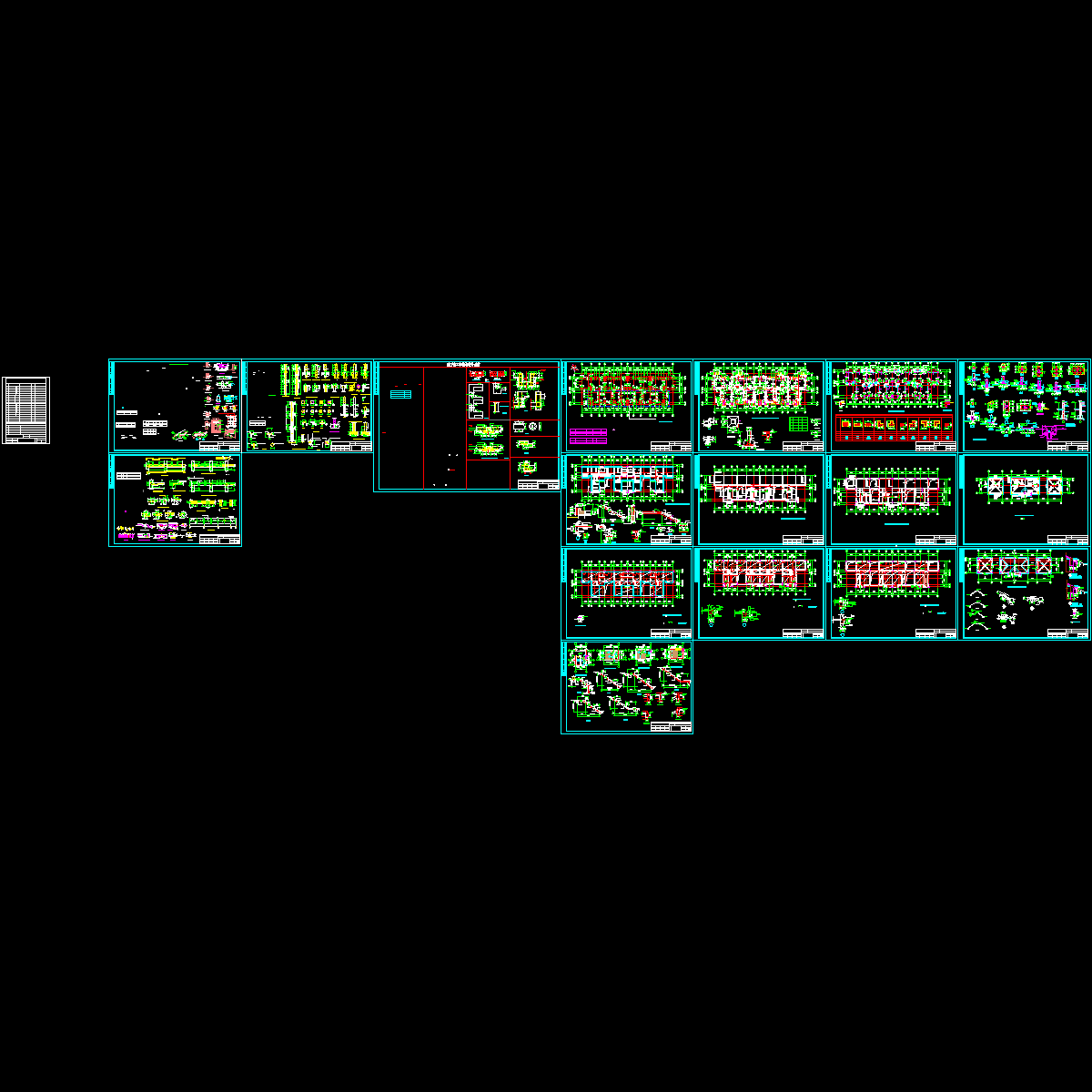

xx墟x别墅3号楼-结构-蓝图.dwg
xx墟x别墅3号楼-结构-蓝图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ed12swswfwcdc2d2ed1.rar

3.23 MB

下载  售价: 100 积分    赚积分
