一份高等院校9层图书馆暖通空调全系统设计CAD施工图纸（人防设计）(压缩式冷水机组)

ghjkkkff · 发表于 2020-2-22 10:29:41

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：教育,文化
建筑高度类型：高层建筑
建筑设计面积：39073.5平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：50张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,人防,其它
冷热源：电动压缩式冷水机组,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
水系统：双管制,异程式
送风方式：散流器送风
节点大样：制冷机组
项目所在地：江苏

一、项目概要：

该项目位于江苏省，是一个高层高等院校图书馆建筑项目，地上8层，地下1层，总建筑面积约39073.5平方米，建筑高度41.75米。建筑类型为文化建筑，结构类型为钢筋混凝土框架+平板网架，建筑耐火等级为一级。

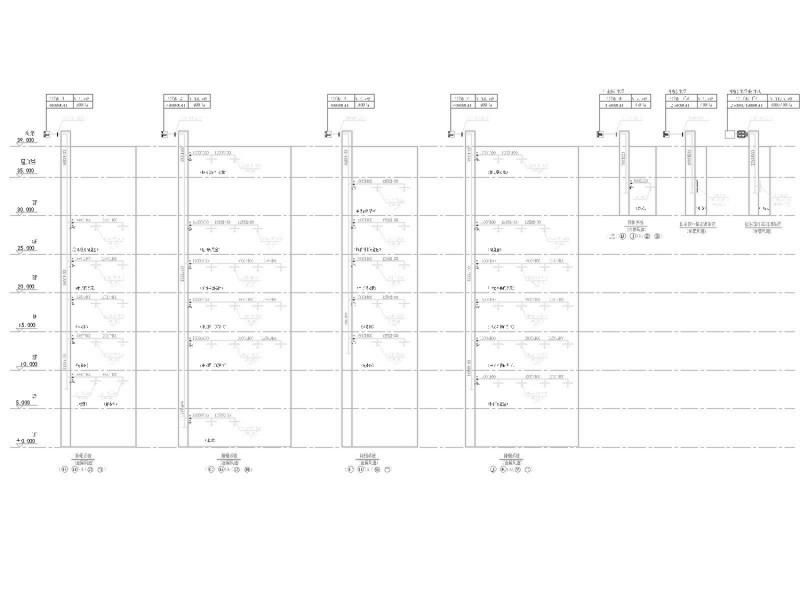

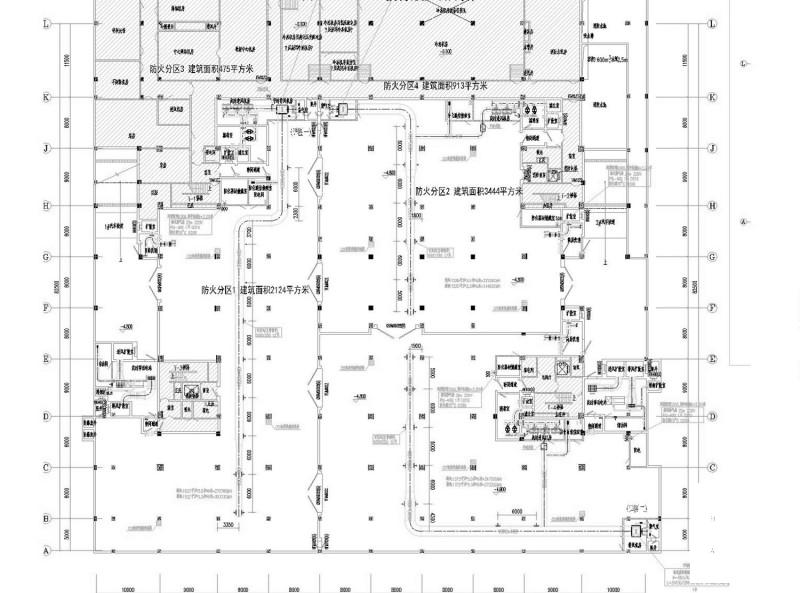

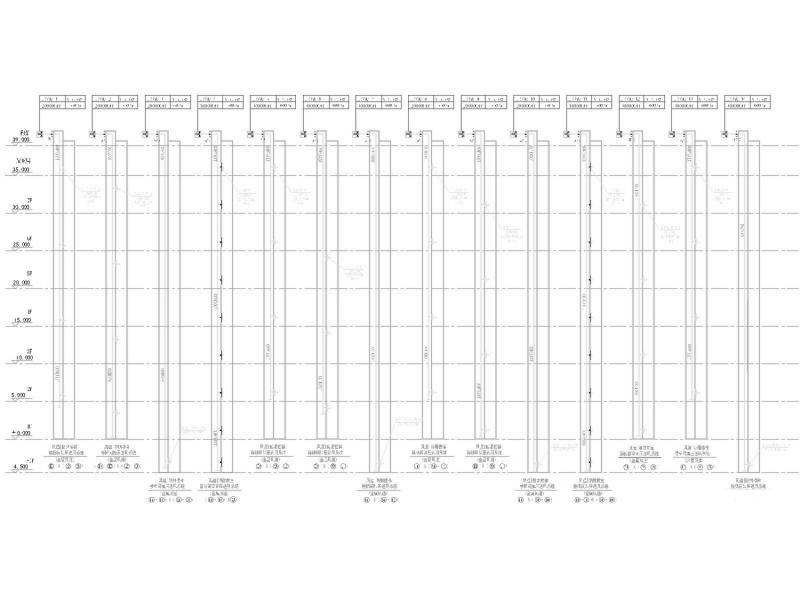

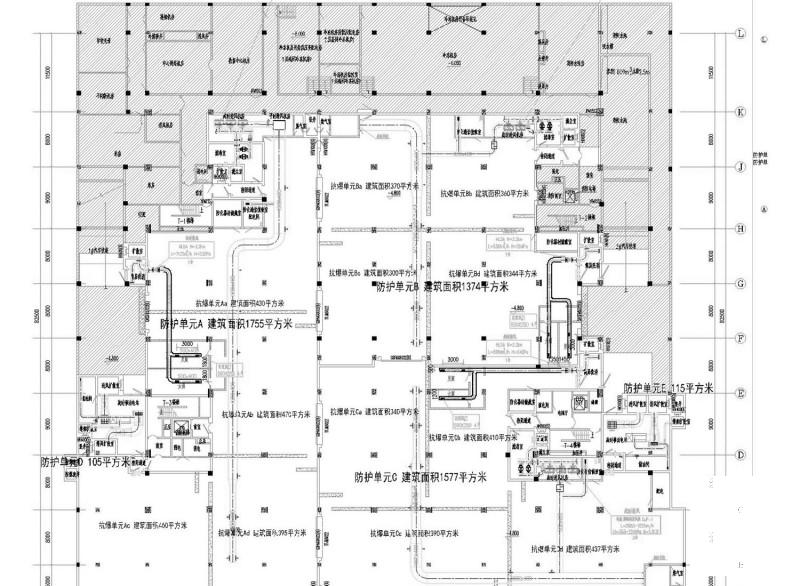

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，防火阀及机房吸音墙安装详图，室内水管支吊架安装详图，通风机、风柜及风机盘管安装详图，风柜、新风机组及风机盘管接管图，空调风管平面图，空调水管平面图，空调末端水系统图，排风系统图，空调自控原理图，防排烟系统图，通风平面图（平时），安装预埋设备大样图，通风平面图（战时），移动电站战时通风平,剖面图等...

二、空调设计：

1.冷热源：由能源中心冷水机组提供...

2.风系统：采用全空气系统，风机盘管+需求化新风系统，恒温恒湿组合式空调机组，多联机系统...

3.水系统：采用两管制异程方式...

三、通风防排烟系统：

通风系统：

通风换气量标准详见设计施工说明；

公共卫生间设机械排风系统，采用低噪音离心风机，自然补风。水泵房、变压器房、配电室、书库、阅览、制冷机房分别设置机械排风系统...

防排烟系统：

所有防烟楼梯间及合用前室均采用机械加压送风。超过60m长的内走道采用机械排烟，排烟量按大等于60m3/(m2.h)计算。超过12m高的中庭采用机械排烟。排烟量按照中庭排烟要求设计。中庭共设8台排烟风机，其中4台为双速风机，平时过渡季排风，火灾时排烟...

图纸展示：

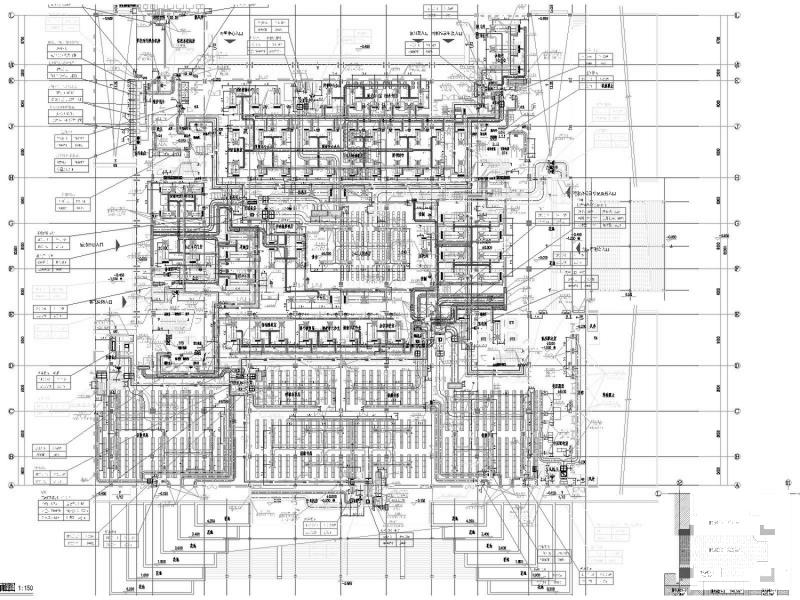

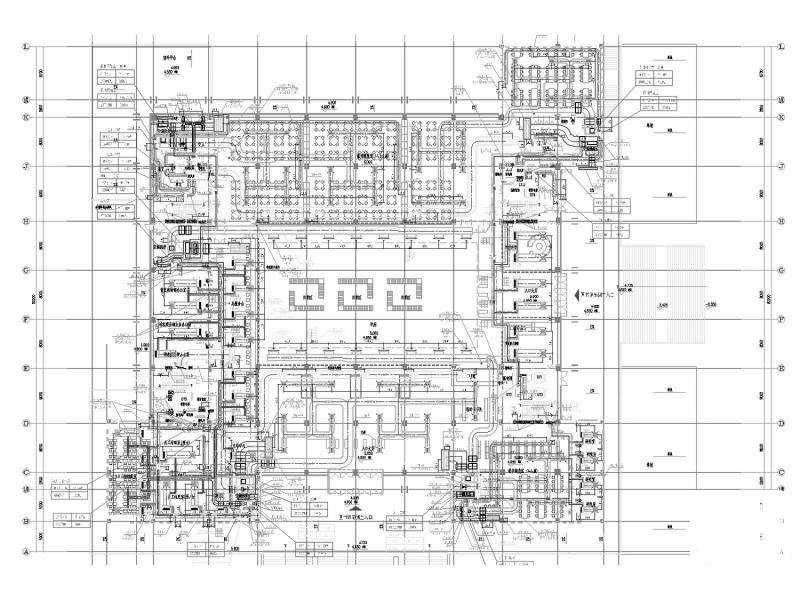

一层暖通平面图
