4层新建幼儿园工程暖通施工图纸cad平面图

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2021-10-26 21:48:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6584.54平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000,PDF
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:四川
设计总说明:1、项目概要:该项目为 成都新建幼儿园工程 暖通施工图 2021 ;项目用地为教育用地,南侧规划为教育用地,西侧、北侧为规划居住用地,东侧为绿化隔离带以及24米宽城市道路。本项目总建筑面积6584.54平方米,建筑总高度为15.45m,地上4层,地下1层.由幼儿园及其地下室、门卫组成,属于多层公共建筑,设计使用年限50年,抗震烈度7度。
2、设计范围:防排烟、通风系统设计,空调设计:按分体空调预留外机位置和空调用电负荷。
部分图纸展示:

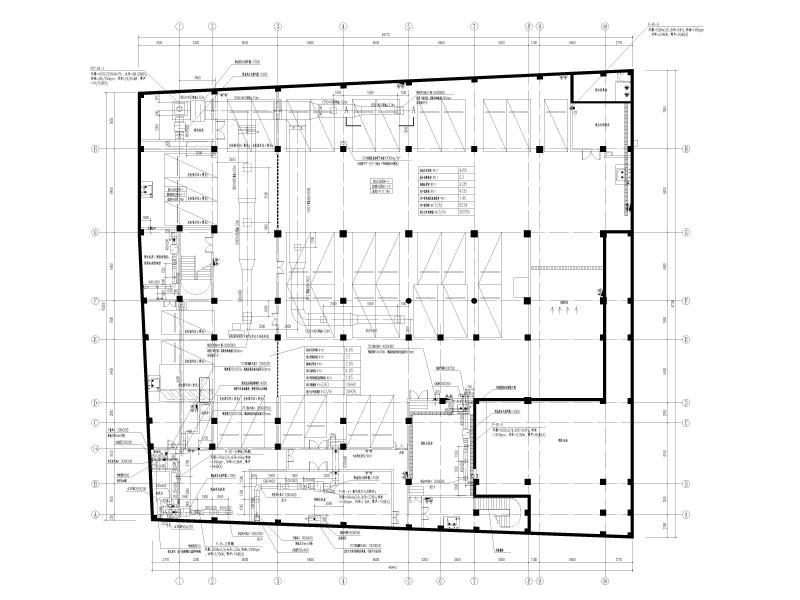

地下一层通风、防排烟平面图
地下一层通风、防排烟平面图
顶板通风平面图
顶板通风平面图

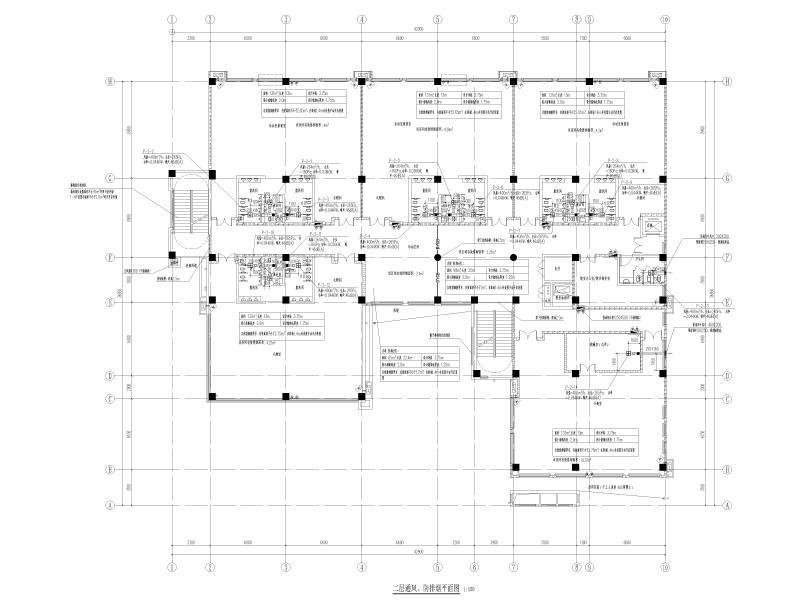

二层通风、防排烟平面图
二层通风、防排烟平面图

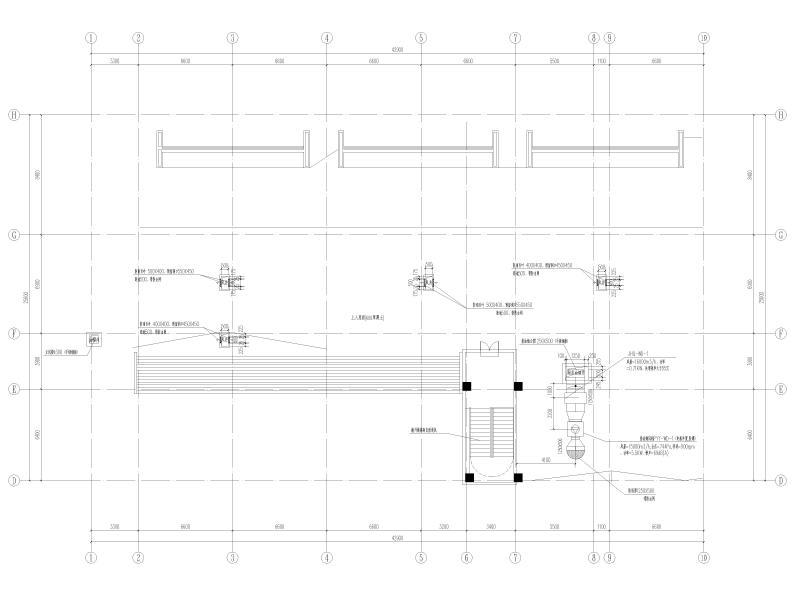

屋顶层通风、防排烟平面图
屋顶层通风、防排烟平面图

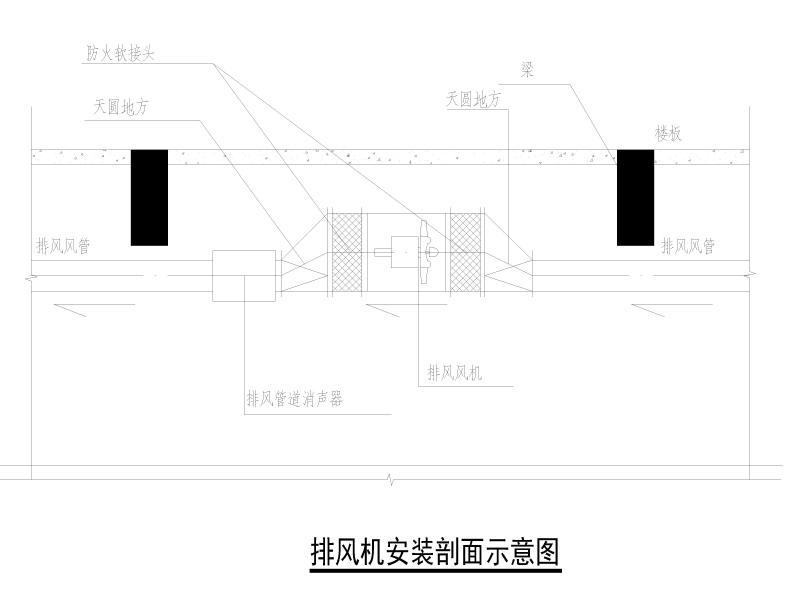

排风机安装剖面示意图
排风机安装剖面示意图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdfcfewsdsfd121c.zip

14.83 MB

下载  售价: 100 积分    赚积分
